1N4733A Zener Diode: Delo, pinout in podatkovni list

Ta vodnik raziskuje značilnosti in uporabe 1N4733a zener diode, komponente v sodobni elektroniki, znani po zanesljivi regulaciji napetosti.Zajema delovna načela diode, kako jo uporabljati v vezjih in njeno vlogo pri ohranjanju stalne napetosti v različnih nastavitvah.

Katalog

Pregled diode 1N4733A Zener

The 1N4733A Dioda izstopa zaradi močnega ravnanja z močjo in natančnostjo pri regulaciji napetosti, z oceno moči 1 vata in zenerjevo napetostjo 5,1 V.Ta dioda je najpomembnejša v elektrotehniki, ki se veliko uporablja pri stabilizaciji napetosti in rezanih vezjih.Ocenjena je zaradi nizkega vzvratnega uhajanja, ki zagotavlja stalne napetostne ravni.Te lastnosti so zelo koristne za pretvornike in vezja za napajanje, kar izboljšuje njihovo operativno uspešnost in zanesljivost.V elektroniki zmožnost diode za izvajanje toka v tako naprej kot v povratni smeri ga razlikuje od značilnih diod.Ta funkcionalnost pomaga pri regulaciji napetosti, kar zagotavlja stabilen izhod, tudi pri nihajočih vhodnih nivojih in ohranja učinkovitost med scenariji razčlenitve.Takšna značilnost je ugodna za kompleksne modele vezja, ki zahtevajo stabilnost.Trpežna konstrukcija, ki vsebuje močno dopirano PN stičišče, zaprto v zaščitno steklo, omogoča diodi, da ravna z napetostnim spektrom od 3,3 do 91 V. To ne samo povečuje njegovo odpornost med različnimi okoljskimi razmeranapetost.Zanesljivost diode je razvidna iz njegove konstrukcije.Vključuje dvojno zasnovo polža, ki se upira koroziji in ima enostavno spajkane terminale, kar zagotavlja trdne povezave v vezjih.

1N4733A PIN konfiguracija

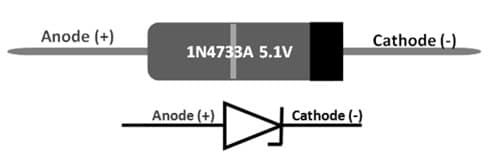

Zatiča št.	Ime pin	Opis
1	Anoda	Tok teče v ta terminal.
2	Katoda	Tok teče s tega terminala.

1N4733A Značilnosti in specifikacije

Funkcija/specifikacija	Podrobnosti
Nominalna zenerska napetost (VZ)	5.1 voltov
Razvajanje moči (PZ)	1,0 vata
Zener regulator toka (IZM)	178 Mamps
Vrsta paketa	DO-41 (skozi luknjo)
Nominalna napetost	5.1 voltov
Toleranca	± 5%
Temperaturno območje skladišča	-65 ° C do 175 ° C.
Teža	0,35 gramov
Posebne funkcije	Visoka zanesljivost, ostre obratne lastnosti.

Kako deluje 1N4733A?

Dioda Zener 1N4733A je zasnovana tako, da uravnava napetost, tako da se različno obnaša od standardnih diod v obratni pristranskosti.V pristranskosti naprej omogoča, da tok teče z majhnim padcem napetosti (približno 0,3 do 0,7 voltov), ​​podobno kot običajne diode.Vendar pa pod obratno pristranskostjo kaže edinstveno vedenje.Ko povratna napetost doseže svojo razčlenjeno točko, približno 5,5 voltov, dioda začne izvajati tok.Ta nadzorovana razčlenitev omogoča, da dioda vzdržuje stabilno izhodno napetost, tudi če vhodna napetost ali obremenitev vezja niha.

Ta regulacija napetosti je dosežena s pomočjo dveh procesov: razpada Zenerja in učinku plazov.Pri nižjih napetostih prevladuje razpad zenerja z negativnim temperaturnim koeficientom, kar pomeni, da se napetost razpada zmanjšuje, ko se temperatura dvigne.Pri višjih napetostih učinek plazov prevzame s pozitivnim temperaturnim koeficientom, kjer se razpadna napetost poveča s temperaturo.V 1N4733A se ta dva učinka uravnotežita in zagotavljata dosledno delovanje v različnih temperaturah.Zaradi tega je dioda zanesljiva izbira za vezja, ki zahtevajo stalno regulacijo napetosti, zlasti v okoljih s spremenljivimi pogoji.

Razvoj izmeničnega voltmetra z Arduino Uno

Oblikovanje AC Voltmetra z uporabo Arduino Uno služi kot privlačen vstop v svet aplikacij za mikrokontroler za merjenje izmeničnih napetosti.Ta projekt je obogaten z različnimi komponentami, kot so 330-ohm upor, potenciometer 10K-ohm, izbor uporov in kondenzatorjev, diode, kot je 1N4733A Zener, in praktično ploščo, ki olajša sestavljanje.Vezje obdeluje vhodne napetosti 110V, 220V, 380V z uporabo napetostnega delilnika, ki jih udobno poravna z Arduinovim 5V območjem.Zenerska dioda 1N4733A nudi zaščito in zaščita vezja pred napetostmi nad 5,1 voltov.Prikazovanje izmerjenih vrednosti je doseženo z LCD zaslonom, kar povečuje vidnost in razumevanje rezultatov.Spremljajoči program Arduino spretno vključuje delitev največjih izmeničnih napetosti z √2 za izračun vrednosti RMS, kar je premišljen vidik, ki odraža vsakodnevne scenarije, kjer je pogosto potrebna pozornost.

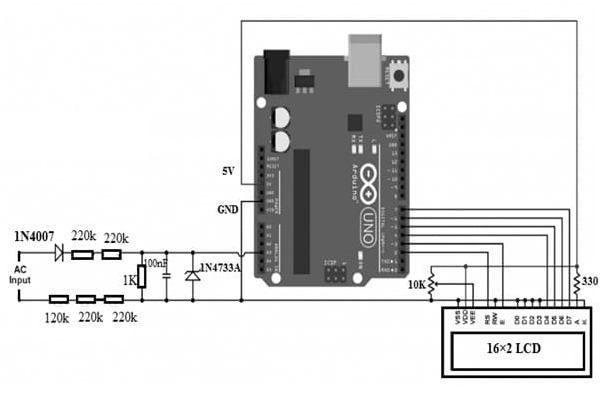

AC voltmeter z arduino ploščo

Izdelava programa Arduino

Arduino koda prevzame dinamično vlogo v sistemu, tako da vztrajno sledi napetosti RMS z oceno meritev najvišjega pol vala.Koda, ki uporablja notranjo referenčno napetost, zagotavlja večjo razlago sinusne valovne napetosti, kar olajša višjo stopnjo natančnosti.Ta postopek prikazuje spretnost programiranja mikrokontrolerjev v inženirstvu natančnih in zanesljivih merilnih instrumentov za področje elektrotehnike.

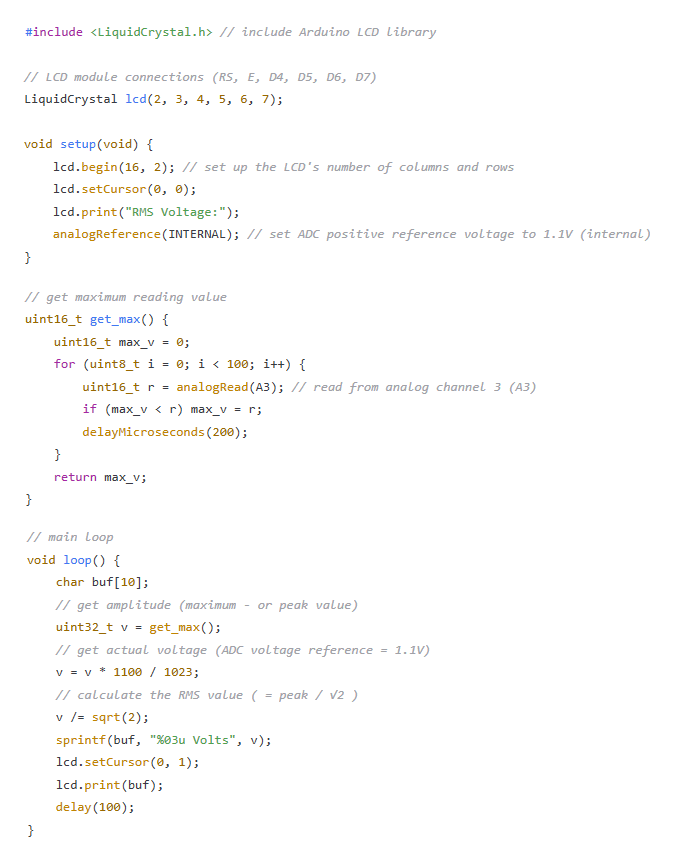

Arduino koda

Aplikacije 1N4733A Zener diode

Funkcije zaščite napetosti

V aplikacijah za zaščito napetosti 1N4733A služi za zaščito občutljivih komponent, pri čemer se z natančnostjo vpenja na presežno napetost in ohrani funkcionalnost vezja.Ta dioda spretno omejuje največjo napetost in se spretno odziva na prehodne pogoje, ki bi sicer lahko povzročili moteče okvare komponent.

Uravnavanje napetosti za kompaktne sisteme

Za manjša vezja, ki jih najdemo v prenosnih pripomočkih, 1N4733A zagotavlja stabilno izhodno napetost.Tiho podpira dosledno učinkovitost, ki je potrebna med različnimi vhodnimi pogoji, kar kaže na njegovo pomembnost v scenarijih, kjer je konstantna napetost življenjska pot za dolgo življenjsko dobo in trajnost naprave.

Aplikacije za striženje valovnih oblik

Ko je v seriji seznanjen z drugimi diodami, 1N4733A izvaja rezanje valovnih oblik, vidik upravljanja izkrivljanja signala.Ta aplikacija ima veliko vrednost v komunikacijskih napravah, kjer je čistost ohranitve signala velika skrb.

Varovanje mikrokontrolerjev ali ICS

1N4733A ponuja proaktivno zaščito v vhodni napetosti za mikrokontrolerje ali integrirana vezja, kar preprečuje pretirane napetostne pogoje, ki bi lahko ogrozili te komponente.Omogoča stroškovno učinkovito sredstvo za okrepitev zanesljivosti modelov v občutljivih elektronskih sistemih.

Stabilnost napetosti v nepravilnih pogojih

Stabilnost, ki jo zagotavlja 1N4733A, dokazuje v vezjih, nagnjenih k motnjam moči ali elektromagnetnim motnjam, pri čemer ohranja stalno izhodno napetost in igra vlogo pri preprečevanju potencialnega upada zmogljivosti.

Omejevanje poškodb vezja zaradi napetostnih naletov

Preventivne strategije proti visokim napetostnim porastom so sestavni del podpiranja blaginje elektronskih vezij.Integracija 1N4733A zmanjšuje tveganje škode zaradi nepričakovanih visokih napetostnih konic, kar prispeva k vzdržljivosti elektronskih modelov v praksi.

Prestavljanje napetosti za spremenljive izhode

1N4733A olajša učinkovito premikanje napetosti za izhodne modifikacije, glajenje prehodov v različnih izhodnih fazah.Ta funkcija podpira fleksibilne konfiguracije vezja, kjer je vsestranskost ugodna.
