2N2219 NPN Tranzistor: Specifikacije, aplikacije in podatkovni list

Ta poglobljeni vodnik raziskuje podrobnosti 2N2219 NPN tranzistorja, pomembnega tranzistorja z majhnim signalom, ki ga slavi zaradi njene trajnosti in prilagodljivosti pri amplifikaciji in preklopnih nalogah.Ta članek s preučevanjem njegove značilne strukture, ki vsebuje plast tipa P med dvema materialima N, prikazuje, kako 2N2219 z učinkovitostjo povečuje šibke signale in postavlja temelje za številne tehnološke inovacije.Razčlenili bomo njena načela delovanja, toplotne značilnosti, aplikacije in tehnike oblikovanja vezja.

Katalog

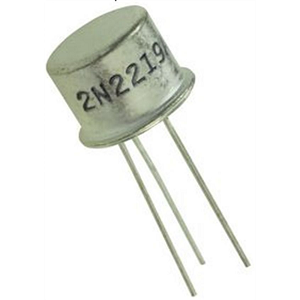

Pregled 2N2219 NPN tranzistorja

The 2N2219 NPN Transistor je zanesljiv in vsestranski tranzistor z majhnim signalom, ki se pogosto uporablja za amplifikacijo in preklapljanje.Znana po obliki trpežnega kovinskega kanistra, ponuja izboljšano odvajanje toplote v primerjavi s plastičnimi alternativami, kar omogoča, da deluje pri nekoliko višji napetosti in ravni moči.Zaradi tega je priljubljena izbira v vezjih, ki zahtevajo učinkovitost in robustnost.V delovanju sta kolektor in oddajalec tranzistorja obrnjena na povratno verodostojno, dokler se na njegovo bazo ne uporabi majhna napetost.To napravo preusmeri v stanje, ki je na pristranskost naprej, kar omogoča, da tok teče med kolektorjem in oddajalcem.S skrbnim uravnavanjem osnovnega toka, v idealnem primeru pod 5MA, lahko 2N2219 učinkovito ojača signale ali obravnava stikalne naloge s tokovno zmogljivostjo do 800mA v nasičenem stanju.Ko se osnovni tok odstrani, se tranzistor vrne v svoje presežno stanje, zaradi česar je dobro primeren za vezja, ki zahtevajo hitre prehode vklop/izklop.Kovinsko ohišje 2N2219 ne samo poveča njegovo vzdržljivost, ampak tudi izboljša toplotno upravljanje, kar omogoča komponenti, da obvlada večjo moč brez pregrevanja.Za zahtevnejše aplikacije lahko dodajanje toplotnih umivalnikov ali povečanje pretoka zraka prepreči prekomerno ogrevanje in zagotovi dosledne zmogljivosti.Te značilnosti naredijo 2N2219 zaupanja vredna izbira za visokofrekvenčne preklopne in zmogljive modele.

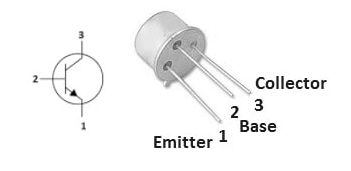

2N2219 PIN konfiguracija

Zatiča št.	Ime pin	Opis
Zatič 1	Oddajalec	Pretok toka se izteče skozi ta terminal in je običajno povezan z GND.
Zatič 2	Baza	Nadzoruje pristranskost tranzistorja in obrne tranzistor Vklopljen ali izklopljen.
Zatič 3	Zbiratelj	Omogoča pretok toka in je običajno povezan z a obremenitev.

2N2219 Specifikacije in značilnosti

Funkcija/specifikacija	Podrobnosti
Tip	Tranzistor z majhnim signalom NPN
Paket/ohišje	Do-39
Območje obratovanja	-65 ° C do 150 ° C.
Število zatičev	3
Polarnost	NPN
Največji tok zbiralnika (IC)	800 Ma
Prehodna frekvenca (ft)	250 MHz
Oddajanje napetosti (VEB)	5 v
Najmanjši DC trenutni dobiček (HFE)	30
Vrsta monta	Skozi luknjo
Največja odvajanje moči	800 MW
Napajalna napetost zbiralnika do emitarja	30 V
Napada za nasičenost zbiralnika do emitarja	1,6 v
Zbirka do baze napetosti	60 V.
Vklop	40 ns
Čas izklopa	250 ns

2N2219 ekvivalenti in alternative

Enakovredni

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Alternative

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

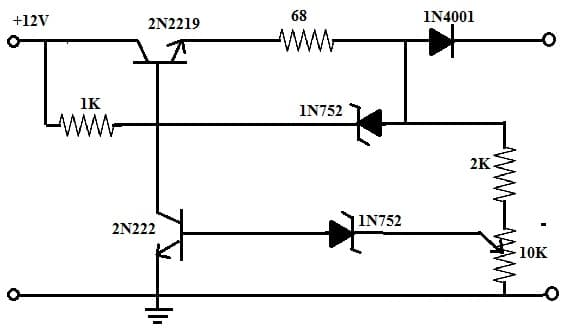

Izdelava vezja za polnilnik baterije NICD

Glavni cilj zasnove vezja je pomladiti 12V baterijo NICD z dovajanjem enakomernega toka približno 74mA.Ta stabilen tok zagotavlja učinkovito naboje baterije brez prekomernega polnjenja, saj je vezje zasnovano tako, da se samodejno ustavi, ko baterija doseže polno zmogljivost.Zasnova daje prednost nizki notranji upor, ki zmanjšuje nastajanje toplote in subtilno podaljša življenjsko dobo baterije z zmanjšanjem stresa na njeni notranji kemiji.Ključne komponente vezja vključujejo tranzistor 2N2219, 5,6 V diodo Zenerjeve in 12V baterije NICD.Tranzistor ima dvojno vlogo kot preklopna in ojačevalna naprava, ki uravnava tok, da ohrani dosledni 74mA.Hkrati Zener dioda stabilizira napetost čez oddajalec tranzistorja in tako zagotovi, da se nihanja napetosti med polnjenjem zmanjšajo.Ti ukrepi povečujejo zanesljivost postopka polnjenja, hkrati pa zaščitijo baterijo pred škodo.

NICD vezje za polnilnik akumulatorja

Tranzistor 2N2219 je sestavni del doseganja trenutne stabilnosti v vezju.Deluje kot vratar in zagotavlja pravilno količino tokov tokov v baterijo.Brez ustrezne regulacije lahko prekomerni tok privede do pregrevanja, pojava, znanega kot termični pobeg.Ta pogoj lahko močno poškoduje tako vezje kot baterijo.S skrbno izbiro 2N2219 vezje ublaži ta tveganja, kar zagotavlja varno in učinkovito delovanje.Vključitev 5,6V zenerjeve diode še dodatno dopolnjuje to zasnovo.Ta dioda stabilizira napetost v tranzistor, kar preprečuje, da bi manjša nihanja napetosti vplivala na postopek polnjenja.Ta prilagoditev omogoča polnilniku, da prilagodi rahle razlike v oblikovanju baterije, povečanju učinkovitosti in razširitve zdravja baterije.Dodatne komponente, kot so upori in kondenzatorji, so pogosto integrirane v vezje.Upori se uporabljajo za omejitev prekomernega toka, ki ščiti vezje pred preobremenitvijo.Medtem kondenzatorji pomagajo pri upravljanju prehodnih napetostnih konic, ki se lahko pojavijo med napadi ali nenadnimi spremembami obremenitve.Če natančno prilagodite te elemente, ne samo daje dodano plast zaščite za baterijo, ampak tudi poveča trajnost samega polnilca.

Lastnosti 2N2219 NPN tranzistorja

Vsestranskost v ojačevanju

Tranzistor 2N2219 je zelo cenjen zaradi svoje vloge pri ojačevanju električnih tokov, zaradi česar je komponenta za preklop in ojačevalnik.Njegova operacija je odvisna od predhodnega pristranskega stičišča, kjer mora biti osnova pozitivno napolnjena glede na oddajalec.Ta konfiguracija ustvari nadzorovano pot za tok toka, kar omogoča učinkovito ojačanje.Z manipulacijo osnovnega toka lahko dosežete natančen nadzor nad ojačanim izhodom, zaradi česar je ta tranzistor primeren za širok razpon elektronskih aplikacij, od zvočne amplifikacije do obdelave signalov.

Visoka vhodna impedanca in celovitost signala

Ena izmed izstopajočih značilnosti 2N2219 je njegova visoka vhodna impedanca, ki zmanjšuje količino toka, narisanega iz prejšnje faze v vezju.Ta atribut zagotavlja, da originalni signal ostane neraztopljen in ohranja njegovo kakovost med postopkom ojačevanja.Zaradi tega je 2N2219 učinkovit v občutljivih vezjih, kot so zvočni sistemi ali merilna oprema.Sposobnost tranzistorja, da uravnoteži učinkovitost moči s čistostjo signala, je ključni razlog za njegovo široko uporabo tako v komercialnih kot eksperimentalnih elektronskih modelih.

Hitro preklopno sposobnost

2N2219 je enako spreten pri preklopu aplikacij, kjer deluje kot hitro vklop/izklop kot odgovor na spremembe vhodnih pogojev.Njegov hitri odzivni čas omogoča prehod med stanji skoraj v trenutku, zaradi česar je idealen za vezje, ki zahtevajo natančen čas, kot so generiranje impulzov, digitalna logična vrata in sistemi za nadzor motoric.Poleg tega njegova učinkovitost pri preklapljanju pomaga prihraniti energijo in zmanjšati odvajanje toplote, ki so potrebni dejavniki v sodobnih elektronskih sistemih, občutljivih na moč.Ta kombinacija hitrosti in učinkovitosti naredi 2N2219 zanesljivo izbiro za oblikovanje vrhunske tehnologije.

Obrnjen izhod za oblikovanje kreativnega vezja

Intrigantna značilnost 2N2219 je njegova sposobnost, da ob popolnoma aktiviranju ustvari obrnjen izhod.To pomeni, da se napetost na kolektorju (izhod) razlikuje od tiste na dnu (vhod), kar omogoča inovativne konfiguracije vezja.To lastnost inverzije lahko uporabimo v aplikacijah, ki zahtevajo logično negacijo, na primer ne vrata v digitalnih vezjih ali v kombinaciji z drugimi komponentami za ustvarjanje zapletenih, večnamenskih modelov.

Vključevanje 2N2219 tranzistorja z mikrokontrolerji

Tranzistor 2N2219 deluje kot strokovno stikalo v aplikacijah mikrokontrolerjev, kar olajša upravljanje naprav z višjo močjo z uporabo digitalnih signalov z nizko močjo.Kolektor se poveže z napajanjem prek obremenitve, medtem ko oddajalec doseže tla.Pin mikrokontroler se na bazo poveže prek upora za upravljanje toka in varovanje tranzistorja pred morebitnimi težavami.Izračun ustreznega osnovnega upora zahteva zapleteno razumevanje izhodne napetosti mikrokontrolerja, padca napetosti baznega emitarja in predvidenega osnovnega toka.Ta nastavitev uspeva v scenarijih, kjer mikrokontrolerji upravljajo z elektromehanskimi komponentami, kot so releji ali motorji, kar odraža postopek, ki je bil izpostavljen učinkovitosti in zanesljivosti.

Izračunavanje vrednosti upora

Izbira vrednosti upora vpliva na funkcionalno delovanje tranzistorja.Začnite tako, da opazite izhodno napetost mikrokontrolerja in jo zmanjšate z padcem napetosti z osnovnim emiterjem, na splošno blizu 0,7 voltov za 2N2219.Razdelite na ciljni osnovni tok, da določite vrednost upora.Za osnovni tok (IB) lahko uporabite naslednjo formulo:

Koda za ureditev tranzistorjev

Odrezki kode iz projektov mikrokontrolerjev ponujajo praktično razumevanje učinkovitega uravnavanja 2N2219.Na primer, v mikrokontrolerjih AVR pogosto preklopijo določene zatiče.Nastavitev pin visokega sproži tok skozi osnovo in aktivira tranzistor, hkrati pa nastavi nizko zaustavi osnovni tok in s tem deaktivira tranzistor.Ta natančna manipulacija naprav z visoko močjo z dobro izdelano kodo prikazuje prilagodljivost in transformativni potencial aplikacij, ki jih vodijo mikrokontroler.

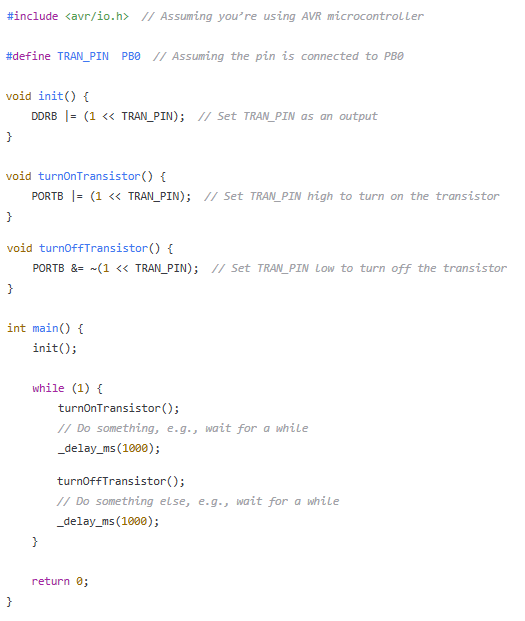

Primer kode

Prednosti 2N2219 NPN tranzistorja

Hitro preklop in zmogljivost visoke hitrosti

Ena od izstopajočih lastnosti 2N2219 tranzistorja je njegova izjemna mobilnost elektronov, ki omogoča hitrejše preklop v primerjavi s tranzistorji PNP.Ta značilnost je dragocena v visokofrekvenčnih aplikacijah, kot sta ojačanje signala in dinamična preklopna vezja.Na primer, v komunikacijskih sistemih lahko hitra obdelava signalov izboljša kakovost in učinkovitost prenosa podatkov.Podobno pri industrijski avtomatizaciji hitro preklapljajoči tranzistorji, kot je 2N2219, pomagajo ohraniti natančnost in hitrost, potrebno za visokozmogljive stroje.

Enostavna integracija z negativnimi sistemi

Struktura NPN 2N2219 je zasnovana tako, da učinkovito deluje z negativnimi zemeljskimi sistemi, ki jih običajno najdemo v veliki večini elektronskih naprav.Ta prirojena združljivost poenostavlja oblikovanje vezja, saj zmanjšuje potrebo po dodatnih komponentah ali zapletenih konfiguracijah, da se zagotovi nemoteno delovanje.Poenostavljena integracija ne samo pospeši proces oblikovanja, ampak tudi izboljša splošno zanesljivost sistema.Z zmanjšanjem potencialnih točk odpovedi 2N2219 prispeva k stabilnejšim in trajnejšim elektronskim sistemom, ki se uporablja v aplikacijah, ki segajo od avtomobilske elektronike do naprav, ki so prednostne naloge zanesljivost in dolgoživost.

Učinkovito ravnanje z napetostjo in energetsko učinkovitost

Druga prednost 2N2219 je njegova sposobnost učinkovitega upravljanja višjih napetosti.Zaradi tega je zanesljiva izbira za aplikacije z visoko močjo, kjer se komponente pogosto soočajo s tveganjem za pregrevanje ali degradacijo zmogljivosti.2N2219 je zasnovan tako, da učinkovito deluje tudi v zahtevnih pogojih, kar zagotavlja dosledno delovanje brez nevarnosti za toplotno pobeg ali okvaro sestavnih delov.Nizka poraba toka tranzistorja podpira ohranjanje energije, zaradi česar je idealen za energetsko učinkovite zasnove.V aplikacijah, kot so sistemi za obnovljive vire energije ali naprave, ki jih poganjajo baterije, kjer sta energetska učinkovitost in trajnostna zmogljivost odlična, 2N2219 zagotavlja odlično ravnovesje obdelave električne energije in minimalno porabo energije.

Odlično za lahka ojačevalna

2N2219 je dobro primeren za lahke amplifikacijske naloge, pogosto presega druge priljubljene NPN tranzistorje, kot je 2N2222, glede na učinkovitost in celovitost signala.Njegova zasnova zagotavlja čisto in dosledno ojačanje signala, kot so zvočna oprema, radijski oddajniki in komunikacijske naprave.Na primer, v zvočnih sistemih je ohranjanje celovitosti signala ključnega pomena za zagotavljanje kakovostnega zvoka brez izkrivljanja.Podobno je v komunikacijskih tehnologijah potrebno zanesljivo ojačanje signala za jasen in neprekinjen prenos podatkov.

Aplikacije 2N2219 NPN tranzistorja

Preklop in ojačanje signala

Tranzistor 2N2219, ki ga slavi zaradi svojih preklopnih in signalnih zmogljivosti, najde mesto v vezjih, ki zahtevajo natančnost in učinkovitost.Znotraj upravljanja moči smiselno poganja LED in upravlja releje, kar poudarja njegovo prilagodljivost.Mnogi občudujejo njegovo dosledno delovanje v spektru operativnih pogojev.

Izboljšanje v konfiguracijah parov Darlington

2N2219, uporabljen v nastavitvah parov Darlington, poveča tok in prikazuje svojo vlogo pri doseganju visokega dobička znotraj kompaktnih vezij.Ta atribut je ugoden pri ohranjanju prostora, ne da bi pri tem žrtvoval funkcionalnost, glavna skrb v sodobnem elektronskem oblikovanju.

Odličnost v ojačevanju zvoka in moči

V sferi zvoka in ojačitve moči, kjer sta pomembna jasnost in moč, uspeva 2N2219.Njegova usposobljenost pri izvajanju hitrih stikalnih nalog izboljšuje njegovo privlačnost v scenarijih, ki zahtevajo hitro odzivne čase, kar lahko loči med povprečno in izjemno uspešnostjo.

Funkcionalnost v aplikacijah DC in VHF/UHF

V scenarijih DC in VHF/UHF trdnost tega tranzistorja omogoča učinkovito delovanje, tudi v strogih pogojih.To je pogosta sestavina v kompletih za samostojne komplete in elektronike zaradi svoje odlične sposobnosti učinkovitega ravnanja tako z nizko kot visokofrekvenčnimi operacijami.
