74LS32 Quad 2-vhoda ali vrata: pinout in aplikacije

Logična vrata so temelj digitalne elektronike za izvajanje izračunov in operacij.Za gradnjo digitalnih vezij se uporabljajo osnovna vrata, kot so in ali ne, skupaj z naprednimi, kot so Nand, Xor, Nor in Xnor.Čip 74LS32, ki je del serije 74xxyy, ima štiri 2-vhoda ali vrata.Povezuje različne vrste vezja, kot sta CMOS in TTL, in je ključna pri računalništvu in aritmetičnih nalogah.Ta članek raziskuje funkcije, aplikacije in pomen 74LS32 v digitalni elektroniki.

Katalog

Pregled 74LS32

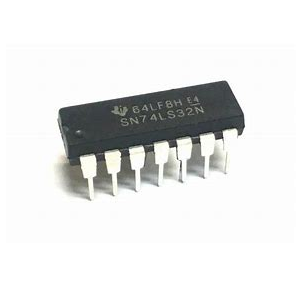

The 74LS32 je integrirano vezje, ki vključuje štiri različna 2-vhoda ali vrata, kar zagotavlja izjemno vsestranskost v aplikacijah digitalne tehnologije.Kot del serije 74xxyy je graciozno premostila CMOS, NMOS in TTL vezje.Njeni rezultati, ki se držijo standardov TTL, omogočajo nemotene interakcije z mikrokontrolerji in podobnimi sistemi.Navdušena zasnova 74LS32 ponuja impresivno mešanico hitrosti in zanesljivosti, značilnosti, ki izboljšujejo različne aplikacije.

Integracija 74LS32 v digitalne sisteme pogosto poudarja njegovo impresivno združljivost in operativno učinkovitost.Kot komponenta znotraj flip-flops ponazarja, kako 74LS32 prispeva k močnim modelom vezja.Njegova brezhibna vključitev je posledica njegove binarne ali delovanja, logične funkcije, ki podpira zapletene računalniške naloge.Ko se nahaja v ekspanzivnih arhitekturi, 74LS32 okrepi tako preprostost kot funkcionalnost, kar bogati sistemski potencial.

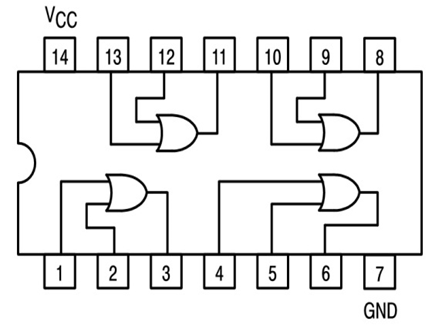

74LS32 PIN konfiguracija

Zatiča št.	Ime pin	Opis pin
1	1A	Vhod 1 od vrat 1
2	1b	Vhod 2 vrat 1
3	1y	Izhod vrat 1
4	2a	Vhod 1 od vrat 2
5	2B	Vhod 2 vrat 2
6	2y	Izhod vrat 2
7	Gnd	Ozemljitveni zatič
8	3y	Izhod vrat 3
9	3b	Vhod 2 vrat 3
10	3a	Vhod 1 od vrat 3
11	4y	Izhod vrat 4
12	4b	Vhod 2 vrat 4
13	4a	Vhod 1 od vrat 4
14	Vcc	Napajalna napetost

74LS32 OPIS QUAD-2-INPUT ali PIN PIN

Zatiča št.	Ime pin	Opis pin
1, 4, 9, 12	Ali vhodni zatič (a)	Prvi vhodni zatič za ali vrata
2, 5, 10, 13	Ali vhodni zatič (b)	Drugi vhodni zatič za vrata ali vrata
3, 6, 8, 11	Ali vrat izhodni zatič (q)	Izhodni zatič za ali vrata
7	Tla	Priključite se na tla vezja
14	Vcc (vdd)	Uporablja se za napajanje IC (običajno +5V)

Značilnosti 74LS32

• Quad 2-vhod ali vrata: Vsebuje štiri neodvisna 2-vhoda ali vrata za učinkovite logične operacije.

• Območje napetosti: Deluje med 5V in 7V, združljivo z logičnimi napravami TTL za brezhibno integracijo.

• Zmogljivost visoke hitrosti: Zasnovan za hitre logične operacije, bistvenega pomena za sodobno digitalno vezje.

• 14-polni paket: Kompaktna in enostavna za integriranje za uporabo v večjih sistemih.

• Standardni modeli: Delujejo od 0 ° C do 70 ° C.

• Robustni modeli: Delujejo od -55 ° C do 125 ° C, primerno za ekstremna okolja.

• Zanesljivo in dosledno: Idealno za različne elektronske aplikacije, ki ponujajo zanesljive zmogljivosti.

Operativna dinamika 74LS32

74LS32 ali GATE deluje tako, da doseže visok izhod, ko vsaj en vhod prejme visok signal.To vedenje je predstavljeno s svojo tabelo resnice, ki kaže, da morata biti oba vhoda nizka, da bo tudi izhod nizek.To je mogoče dokazati z uporom in gumbi, povezanimi z virom napajanja, ki ponuja interaktiven način za raziskovanje, kako je mogoče vhodna stanja dinamično nadzorovati.Spodnja slika prikazuje tabelo resnice za 74LS32 Quad 2-vhod ali vrata IC, ki podrobno opisuje, kako se izhod X obnaša za različne kombinacije vhodov A in B.

A	B	X
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 TABELA TRANDE

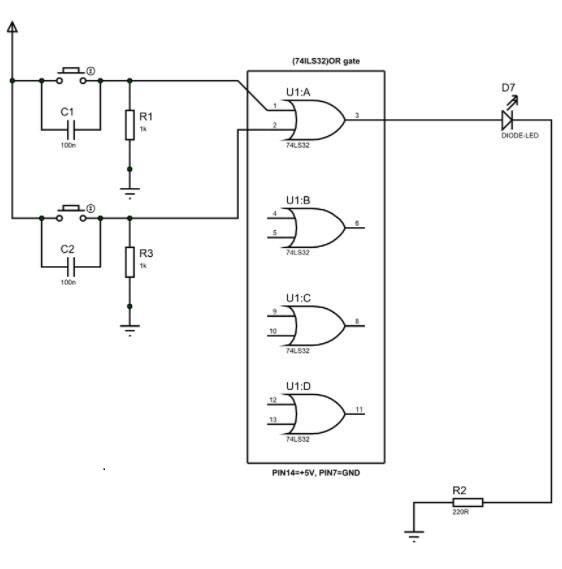

74LS32 ali shematični diagram vrat

Vključitev 74LS32 v modele vezja pogosto vključuje kombiniranje uporov za trenutno regulacijo in trenutne potisne gumbe za raznolik vhodni nadzor.Aktiviranje gumba vnese napetost v vhod vrat in vzdrževanje vsaj enega visokega vhoda ohranja izhod visok.Ta preprosta logika podpira temelje bolj zapletenih digitalnih sistemov, ki se uporabljajo v osnovnih aplikacijah za računalništvo in nadzor.Fizična interakcija z operacijami gumbov povečuje razumevanje, kako so digitalni signali povezani v elektronskih modelih.

Uporaba 74LS32

Postopek vključitve 74LS32 IC v vezje vključuje njegovo povezovanje z virom napajanja z zatiči VCC in GND, ki deluje pri 5V.Ta IC ima več ali vrat, ki opravljajo osnovne logične funkcije, kar zagotavlja visok izhod, ko je vsaj en vhod visok.Učinkovito uporaba teh vrat postavlja temelje za številne digitalne sisteme, kar prikazuje, kako ali logika lahko subtilno izpolni določene zahteve.Spodnja slika prikazuje tabelo resnice, konfiguracijo PIN in notranji logični diagram za 2 vhod ali vrata, ki prikazuje, kako se izhod Q odziva na različne kombinacije vhodov A in B.

A	B	Q
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 TABELA TRANDE

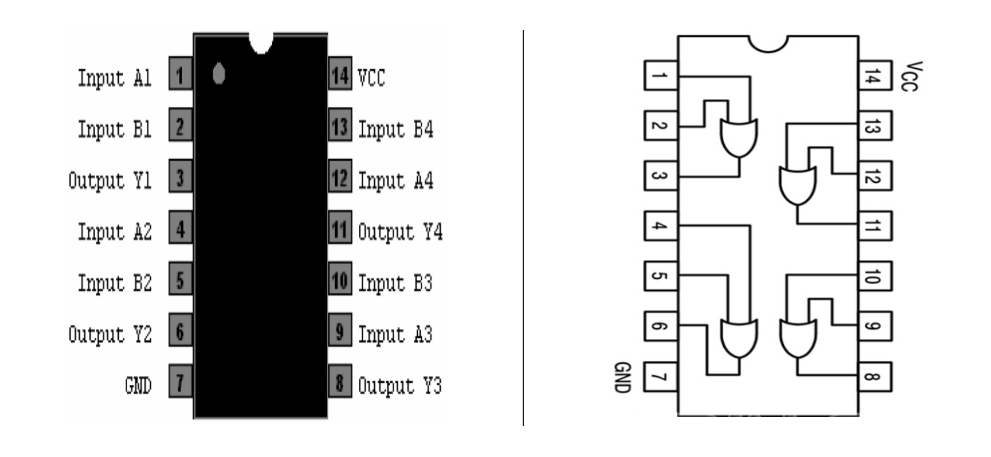

74LS32 Pin diagram

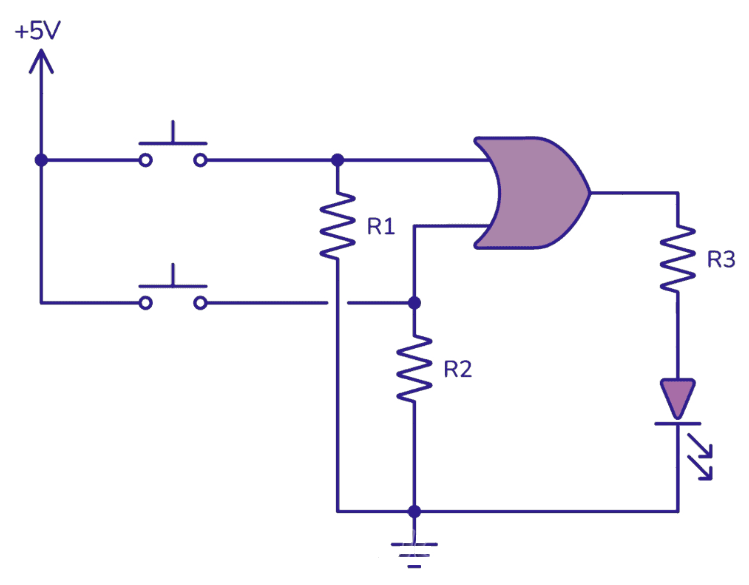

En primer praktične nastavitve vključuje oblikovanje preprostega vezja s pomočjo 74LS32, ki ga dopolnjujejo znižani upori, da se zagotovi, da vhodi ostanejo nizki, ko se pritiski ne pritiskajo.Ko je gumb vključen, vhod preklopi v visoko stanje in vklopi LED, pritrjen na izhod.Pomembne komponente za takšno ureditev obsegajo 74LS32 IC, LED, upore in potisne.Spodnja slika prikazuje praktično nastavitev vezja z uporabo 74LS32 ali Gate IC, ki vsebuje izvlečene upore, potisne točke za nadzor vhodnih stanj in LED, ki se prižge, ko je vhod visok.

74LS32 vezje

Prednosti 74LS32

• Zlahka vmesnik z različnimi logičnimi družinami (npr. TTL in CMO).

• Podpira okolje z mešanim signalom in gladke prehode med starejšimi in novejšimi tehnologijami.

• Proračunsko prijazno, primerno za stroškovno občutljive projekte.

• Zanesljivo v dolgih obdobjih, zmanjšanje stroškov vzdrževanja in nadomestitve.

• Idealno za zapuščene sisteme in trajnostne modele s podaljšanimi življenjskimi cili.

• Enostavno za izvajanje, tudi za začetnike.

• Spodbuja eksperimentiranje in hitro prototipiranje.

• Prilagodljiv za uporabo v zapletenih sistemih, kot so obdelava signalov, nadzorni sistemi in inovativne tehnologije.

Enakovredni ICS za 74ls32

74HC32, 74HCT32, 74LVC32, 74AC32, 74ALS32, 74F32, 74C32, 74LS00, 74LS08, 74LS02, 74LS04, 74HCT04.

Aplikacije 74LS32

Elementi v digitalni logiki

Quad ali vrata znotraj 74LS32 tvorijo jedro pri konstrukciji osnovnih logičnih vezij.Najde svoje mesto pri oblikovanju multipleksarjev in dekoderjev in aktivno prispeva k izboljšanju procesov v digitalnih sistemih za obdelavo signalov in omrežij.

Vloga v kontrolnih vezjih in računalniških sistemih

Ko je vgrajen v kontrolna vezja, 74LS32 podpira integracijo avtomatiziranih odzivov in dodaja plasti prilagodljivosti in natančnosti sistemom.V računalniških sistemih pomaga ali vrata pri ravnanju z navodili in logičnemu odločanju, kar je dobro za izvajanje tekočih programov.Njegova sposobnost upravljanja številnih signalov naenkrat poudarja njegov pomen v računalniški arhitekturi.

Vpliv na potrošniško elektroniko

Doseg 74LS32 sega na vsakodnevno potrošniško elektroniko, kot so na vratih in kuhinjski pripomočki, kjer igra vlogo pri poenostavitvi angažiranosti in izboljšanja odzivnih časov naprave.Ta vrata pomagajo pri upravljanju sekvenc nalog, ki zagotavljajo praktično funkcionalnost v vsakodnevni uporabi elektronike.Z uporabo takšnih komponent je mogoče uresničiti oprijemljive izboljšave zadovoljstva in trajnosti izdelka.Trden dojemanje teh vezja olajša razvoj prijaznejših in učinkovitejših elektronskih izdelkov.

2D model in dimenzija 74LS32

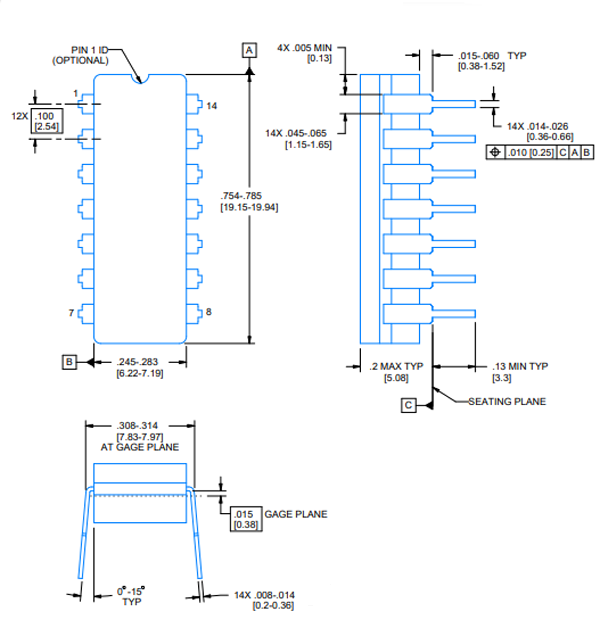

74LS32 2D-model

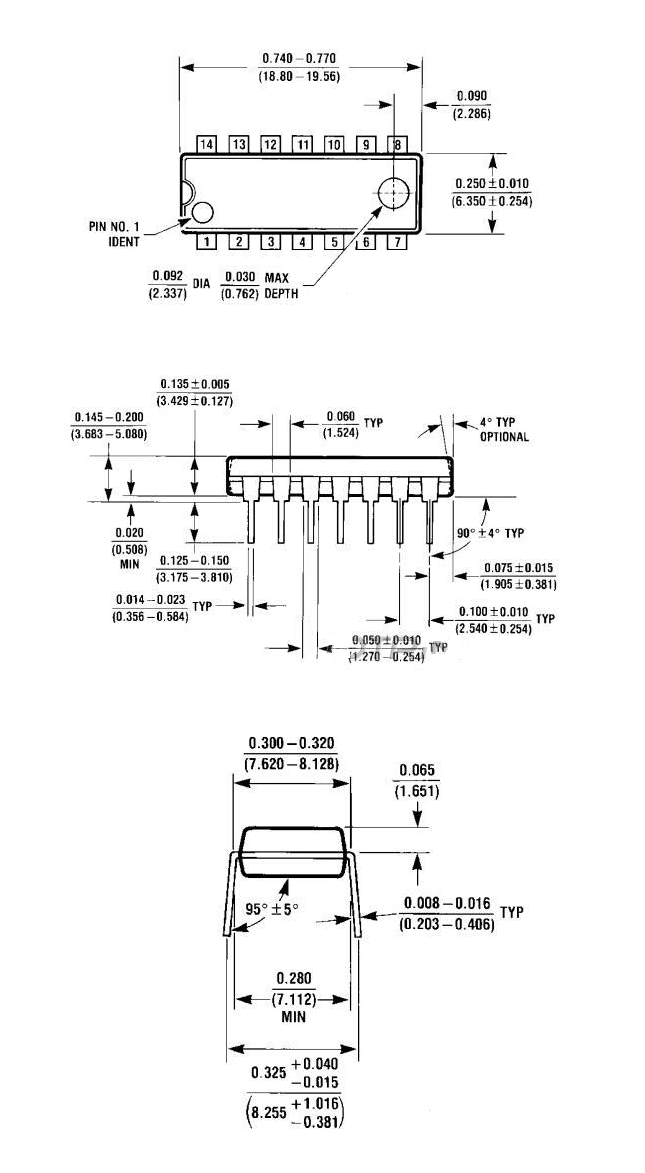

74LS32 dimenzija

Zaključek

Integrirano vezje 74LS32 je ključni igralec v svetu digitalne elektronike.Na voljo je s štirimi 2-vhodi ali vrati, zaradi česar je priročno orodje za gradnjo vseh vrst digitalnih sistemov, od preprostih pripomočkov do naprednih računalnikov.Njegova zasnova omogoča enostavno povezovanje z različnimi tehnologijami in zanesljivo deluje v številnih aplikacijah.Ta mali čip prikazuje, kako pomembna so osnovna logična vrata pri spodbujanju sodobne tehnologije naprej.
