Obsežen vodnik za modul XBEE S2C: pinout, specifikacije, načini, povezava Arduino in uporaba

Moduli XBEE, ki jih je leta 2005 prvič predstavila Digi International pod blagovno znamko MaxStream, so revolucionirali brezžično komunikacijo z njihovim spoštovanjem IEEE 802.15.4-2003 Standard.Zasnovan za podporo vsestranskim konfiguracijam, kot so zvezda in omrežja od točke do točke, se je ekosistem XBEE razvil v robusten nabor modulov, adapterjev, prehodov in programskih rešitev.Zaradi teh napredkov so potrebni za različne aplikacije za brezžično komunikacijo, od industrijske avtomatizacije do pametnih sistemov, ki podpirajo IoT.V tem članku se potopimo v modul XBEE S2C - izstopajoč v liniji XBEE.Raziskali bomo njene ključne atribute, konfiguracije in praktične aplikacije, pri čemer bomo pokazali, kako poenostavi nastavitve komunikacije, hkrati pa zagotavlja zanesljivost, razširljivost in učinkovitost.Ne glede na to, ali izdelujete zapletena mrežasta omrežja ali integrirate IoT sisteme, modul XBEE S2C ima potencial za preoblikovanje vaših brezžičnih komunikacijskih prizadevanj.Odkrimo njegove zmogljivosti in primere praktične uporabe.

Katalog

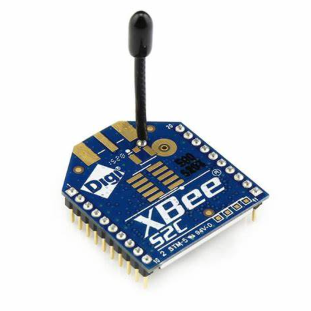

Pregled modula XBEE S2C

Modul XBEE S2C izstopa kot zelo vsestransko orodje za komunikacijo z RF.Brezhibno se povezuje z vrsto mikrokontrolerjev in učinkovito prenaša podatke na 2,4GHz frekvenčni pas.Modul je še posebej spreten pri gradnji trdnih in zanesljivih omrežij za neprekinjen pretok podatkov, zlasti kadar se uporablja pri napravah, ki podpirajo Zigbee, zaradi česar je precej dragocen v zapletenih tehnoloških nastavitvah.

Modul uporablja tehnologijo Zigbee za vzpostavitev zapletenih mrežnih omrežij.To omogoča napravi, da se na dolge razdalje vključijo v komunikacijo in se krmarijo po fizičnih ovirah.Zigbeejev protokol je znan po svoji prilagodljivosti, razširljivosti in varnih kanalih, zaradi česar je zelo primeren za industrijska okolja, kjer je zaželena dosledna in pravočasna izmenjava podatkov.Na primer, integracija teh modulov v pametna omrežja lahko izboljša sisteme upravljanja z energijo z zagotavljanjem, da se natančni podatki prenašajo po širokih omrežjih.

Eden najbolj privlačnih vidikov XBEE S2C je njegova enostavnost uporabe.Vključevanje z mikrokontrolerjem je nezapleteno, kar omogoča hitro uvajanje v različnih aplikacijah.Programska oprema X-CTU Digi International je ključnega pomena za izboljšanje zmogljivosti modula.S tem orodjem lahko uporabniki enostavno konfigurirajo, preizkušajo in posodabljajo vdelano programsko opremo in tako zagotovijo, da so moduli opremljeni z najnovejšimi izboljšavami in varnostnimi ukrepi.Za tehnike je lahko izvajanje simulacij znotraj programske opreme preudarni korak, ki potrjuje, da se konfiguracije uskladijo z določenimi operativnimi zahtevami, preden jih namestijo na teren.

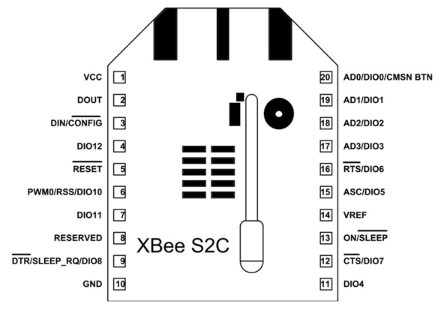

Konfiguracija pin

Številka PIN	Ime pin	Opis
Pin1	Vcc	Ta zatič se uporablja za zagotavljanje vhodne napajanja napravi.
Pin2	DOUT/DIO13	Deluje kot UART serijski izhod in deluje tudi kot GPIO zatič.
Pin3	DIN/CONFIG/DIO14	Deluje kot serijski vnos podatkov za UART in kot GPIO PIN.
Pin4	DIO12/SPI_MISO	Izhodni pin za komunikacijo SPI, ki je tudi uporabna za GPIO FUNKCIJE.
Pin5	Ponastaviti	Pomaga pri ponastavitvi naprave skozi zunanji signal.
Pin6	RSS/PWM0/DIO10	Uporablja se za GPIO & PWM in označuje moč signala v UART serijska komunikacija.
Pin7	PWM1/DIO11	Deluje kot GPIO & PWM.
Pin8	Rezervirano	Brez povezave ali ne povežite zatiča.
Pin9	DTR/SLEEP_RQ/DIO8	Nadzoruje linijo za spanje modula XBEE S2C in deluje tudi kot funkcija GPIO.
Pin10	Gnd	Ozemljitveni zatič.
Pin11	DIO4/SPI_MOSI	Deluje kot GPIO PIN in pomaga pri komunikaciji SPI za XBeejev vnos podatkov.
Pin12	CTS/DIO7	Deluje kot indikator nadzora pretoka RS232 in je tudi koristno za funkcije GPIO.
Pin13	ON_SLEP/DIO9	Pomaga pri preverjanju stanja xbee in je funkcionalen za GPIO FUNKCIJE.
Pin14	Vref	Neposredni vmesnik ADC znotraj reference analogne napetosti.
Pin15	ASC/DIO5	Pridobi tudi znake in diagnostični način spanja Deluje za zatiče GPIO.
Pin16	RTS/DIO6	Označuje trenutni pretok znotraj komunikacije RS232 in Deluje kot GPIO PIN.
Pin17	AD3/DIO3/SPI_SSEL	Suženj izberite pin za komunikacijo SPI, prav tako deluje kot Analogni vnos podatkov in gpio.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN za komunikacijo SPI deluje tudi v analognem vnosu & Gpio.
Pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN pomaga pri glavnem obvestilu za podatke XBEE izhod;tudi gpio in analogni vhod.
PIN20	AD0/DIO0/CMSN BTN	Uporablja se za gumb za zagon, GPIO in ADC vnos.

Temeljni atributi in tehnične podrobnosti

Funkcija/specifikacija	Podrobnosti
Vrsta naprave	Samostojno
Frekvenca prenosa	2,4 GHz do 2,5 GHz
Kanali	16 kanalov neposrednega zaporedja
Vmesniki	UART (največ 250 kb/s), SPI (največ 5 MB/s)
Prenos nastavitve moči	Nastavljiva s programsko opremo
Razpon (Urban/v zaprtih prostorih)	200 čevljev
RAZPIS (RF linija na prostem)	Do 4000 čevljev
Prenos izhodne moči (način povečanja)	6,3 MW (8 dBm)
Prenos izhodne moči (normalen način)	2 MW (3 dBm)
RF hitrost podatkov	250.000 bps
Občutljivost sprejemnika (način povečanja)	-102 DBM
Občutljivost sprejemnika (normalen način)	-100 dbm
Območje napajalne napetosti	+2.1 do +3,6 V
Delovni tok (običajni način)	33 Ma pri 3,3 V
Delovni tok (način Boost)	45 Ma pri 3,3 V
Prosti tok	9 Ma
Največji izhodni tok	40 mA
Tok za vklop	<1 µA
ESD zaščita	3000 V.
Območje obratovanja	-40 ° C do 85 ° C.
UART Stopnja komunikacijskih podatkov	Do 256 kbps
Stopnja podatkov o komunikaciji SPI	Do 5 Mbps
Hitrost podatkov modula	Do 250.000 bps

Operativni načini

Modul XBEE S2C uteleša očarljivo mešanico prilagodljivosti in uporabnosti, kar olajša njegovo delovanje v dveh različnih metodologijah: v načinu ukaza in API.Vsaka metodologija skrbi za raznolike komunikacijske zahteve in združuje značilne atribute s posebnimi operativnimi potrebami.

V načinu ukazov-brezhibna izmenjava podatkov

V ukaznem načinu, splošno znan kot prozoren način, modul zagotavlja neposredno in nezapleteno izmenjavo podatkov prek DIN PIN -a.Ta nastavitev daje prednost scenarijem, ki zahtevajo enostavno komunikacijo med točko in točko.Z uporabo preglednih podatkovnih poti lahko naprave brez težav izmenjujejo informacije, kar odpravi potrebo po zapleteni obdelavi ali zapletenih protokolih.

Način API-strukturirane interakcije na osnovi okvirja

Po drugi strani način API sprejme bolj organizirano strategijo z uokvirjanjem podatkov pred prenosom.Ta metoda daje povečano varnost skupaj s strogimi potrjevanji napak in povratnimi informacijami.Običajna zasnova okvirja obsega zagonske ločitve, identifikatorje tipa, dolžine okvirja, dejanske podatke in kontrolne vsote.Takšna skupščina ne samo zagotavlja komunikacijo, ampak tudi pomaga pri izboljšanju prilagoditev parametrov in pridobivanju potrditev o dostavi paketov.

Izkoriščanje potenciala modula XBEE S2C

Dojemanje pomena modula XBEE S2C znotraj omrežne infrastrukture obogati celotno delovanje in povečuje operativne zmogljivosti.Ta modul pomaga pri oblikovanju prilagodljivih in učinkovitih brezžičnih omrežij, ki skrbijo za različne operativne zahteve.V glavnem deluje v treh posebnih vlogah:

Obvladovanje koordinacije omrežja

Koordinator se odlikuje pri nastavitvi in ​​vzdrževanju omrežnega urejanja.Prevzame protokole in sinhronizacijo, da vključuje konfiguriranje omrežnih parametrov, kot so izbira kanalov in omrežni ID -ji, ki spodbujajo neprekinjeno komunikacijsko vzdušje.V praktičnih aplikacijah koordinatorji pogosto delujejo kot glavno vozlišče, ki opredeljujejo okvir in zdravje omrežja.Pogosto lahko izrazite vpliv strokovno kodiranja te enote, da zmanjšate zamude in povečate pretok podatkov.

Zmogljivosti usmerjanja

Usmerjevalniki igrajo aktivno vlogo pri zagotavljanju neprekinjenega pretoka podatkov po omrežnih odsekih.Ne samo upravljajo z notranjim prenosom podatkov, ampak tudi olajšajo zunanjo komunikacijo, tako da delujejo kot go-betweens.Ta vloga ima pomemben pomen v zapletenih omrežnih nastavitvah, kjer mora biti porazdelitev podatkov učinkovita v več vozliščih.Nastavitve usmerjevalnika lahko pogosto prilagodite za idealno kombinacijo dosega in ohranjanje energije, ki spodbuja rast omrežja in trajno funkcionalnost.

Ravnanje končnih naprav

Medtem ko so omejene v funkcijah, se končajo končne naprave pri prenosu in sprejemu podatkov RF.Njihova zasnova pogosto vključuje načine varčevanja z energijo za podaljšanje življenjske dobe baterije, osnovne v oddaljenih primerih spremljanja.Te naprave so zasnovane tako, da izvajajo posebne naloge v omrežju z zmanjšano zapletenostjo, kar zagotavlja zanesljivost.Široka industrijska praksa vključuje strateško upravljanje ciklov spanja in budnosti za razširitev delovanja naprave, ne da bi spodkopali celovitost podatkov.

Natančna prilagoditev osebnih izborov in kanalov

ID osebnega območja (PAN) je aktiven pri prepoznavanju vsakega omrežja, ki zahteva skrbno konfiguracijo za zagotovitev pravilne namestitve naprave.Izbira iz 16 razpoložljivih kanalov, ki jih običajno upravlja koordinator, se uporablja za zmanjšanje motenj in podporo učinkovitosti omrežja.Pogosto lahko razpravljate o metodah za dinamično dodelitev kanalov in upravljanje ID -ja PAN, da se prilagodite okoljskim premikom ali omrežnim skaliranjem, s čimer ohranite učinkovito komunikacijo.

Povezava XBEE S2C z Arduino in NoDemcu za dinamične aplikacije IoT

Raziskovanje integracije modulov XBEE S2C z Arduino in Nodemcu odpira svet fleksibilnih aplikacij v pokrajini interneta stvari (IoT).To prizadevanje se običajno vrti okoli izdelave različnih komponent oddajnika in sprejemnika, da se olajša izmenjava podatkov tekočine, ki spominja na ritme vaše interakcije.

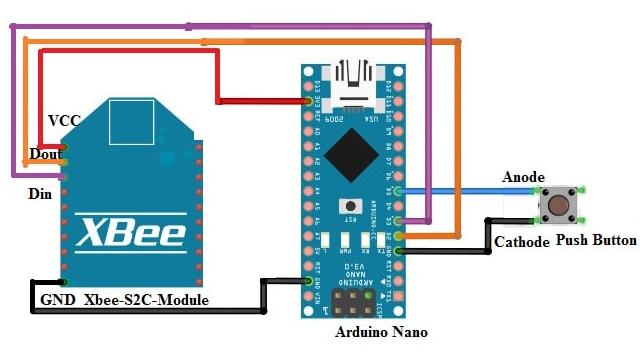

Oddajni modul z Arduino Nano

Ustvarjanje povezave med modulom XBEE in Arduino Nano zahteva pravilno povezavo VCC, GND, DIN in DOUT.Namerna uporaba pritiska na gumb sproži prenos podatkov, kar posnema intuitivno interakcijo, ki jo vidimo v scenarijih nadzora.Takšna nastavitev odmeva z vsakodnevnimi izkušnjami, kjer potisni gumbi racionalizirajo vaš angažma v vdelanih sistemih.

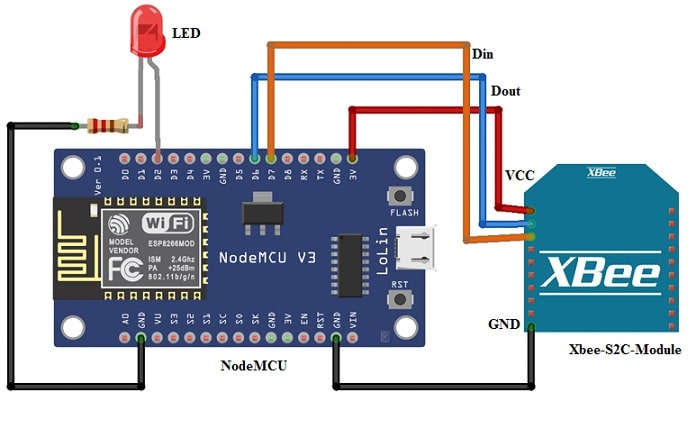

Sprejemni sistem z NoDemcu

Integracija NoDemcu z modulom XBEE sprejme podobno shemo povezave, ki jo poveča LED, ki deluje kot kazalnik stanja za prejem podatkov.Ta konfiguracija obogatila razumevanje sistemov povratnih informacij, kjer vizualni signal LED zrcali postopek odpravljanja napak v interakcijah strojne opreme in spodbuja pomirjujoč občutek zanesljivosti sistema.

Koda

Zahtevana koda za oddajnik:

#include "Softwareserial.h"

Softwarserial XBee (2,3);

int gumb = 5;

Boolean toggle = false;// Ta spremenljivka spremlja alternativne klikom gumba

praznina ()

{

Serial.Begin (9600);

PinMode (gumb, vhod_pullup);

Xbee.begin (9600);

}

praznina ()

{

// Ko pritisnete gumb (GPIO potegne nizko), pošljite 1

if (digitalRead (gumb) == Low && preklop)

{

Serial.println ("vklopite LED");

preklop = false;

Xbee.Write ('1');

zamuda (1000);

}

// Ko pritisnete gumb drugič (GPIO potegne nizko), pošljite 0

sicer if (digitalRead (gumb) == Low &&! Toggle)

{

Serial.println ("izklopite LED");

preklop = res;

Xbee.write ('0');

Zahtevana koda za sprejemnik:

#include

int LED = 2;

int prejeti = 0;

int i;

// za komunikacijo z Zigbeejem

Softwareserial Zigbee (13,12);

praznina ()

{

Serial.Begin (9600);

Zigbee.begin (9600);

pinmode (LED, izhod);

}

praznina ()

{

// preverite, ali so podatki prejeti

if (zigbee.available ()> 0)

{

prejeti = zigbee.read ();

// Če so podatki 0, izklopite LED

if (prejeti == '0')

{

Serial.println ("izklop LED");

DigitalWrite (LED, nizka);

}

// Če so podatki 1, vklopite LED

drugače, če (prejme == '1')

{

Serial.println ("vklop LED");

DigitalWrite (LED, visok);

}

}

Določeni odrezki kode prikazujejo postopek prenosa in sprejem z uporabo osnovnih komponent, kot so potisni gumbi in LED.Ti primeri so prehodi za reprodukcijo učinkovitih komunikacijskih sistemov v okvirih IoT, podobne tistim, ki so zaposleni v industrijskih standardnih modelih.

Koordinirano delovanje dveh modulov XBEE podpira neprekinjeno komunikacijo Zigbee med Arduino Nano in Nodemcu.Vsak pritisk gumba prenaša podatke, hkrati pa zagotavlja takojšnje povratne informacije prek LED, kar odraža sisteme, kjer je poudarjeno zagotovilo dejanskih podatkov.

Prijave

Omrežja za avtomatizacijo doma in mreže

Modul XBEE S2C izboljšuje avtomatizacijo doma, tako da brezhibno tvori mrežaste omrežja, ki povezujejo naprave znotraj gospodinjstva.Ta modul najde svojo nišo v nastavitvah, ki zahtevajo stabilno komunikacijo z nizko zamudo, realizirajo skozi robustne protokole Zigbee.Običajno najde mesto v sistemih za razsvetljavo, varnost in podnebje, kar napreduje bolj interaktivno in medsebojno povezano vzdušje pametnega doma.Njegova sposobnost za samozdravljenje znotraj mrežnega omrežja zagotavlja kontinuiteto storitve, tudi ko se eno vozlišče zasuka, s čimer poveča splošno zanesljivost in znanje nastavitve.

Industrijske aplikacije in komunikacije srednjega dosega

Znotraj industrijskega sveta je modul XBEE S2C najprimernejša izbira za komunikacijo s srednjim dosegom, ki spodbuja konsistentnost v komunikacijskih poteh, ki so ključni za avtomatizirane industrijske procese.To vključuje spremljanje in nadzor tovarniške opreme in uspeva v scenarijih, kjer ostro okolje naredijo ožičene rešitve manj izvedljive.Uporaba tega modula odraža naraščajoč naklon digitalizacije, izboljšanje industrijske učinkovitosti in zmanjšanje izpadov.Lahko razmislite o njegovem potencialu za ponovno izumljanje tradicionalne proizvodnje z vključitvijo dejanske analize podatkov in spremljanja budnosti, kar sproži radovednost glede njegovega vpliva na produktivnost.

Avtomatizacija komercialnih stavb

Modul razširi svojo uporabnost na avtomatizacijo komercialnih stavb in racionalizira delovanje sistemov HVAC, razsvetljave in varnostne infrastrukture.Takšna integracija vam omogoča, da dosežete odlično stopnjo energetske učinkovitosti, ki se uskladi s sodobnim nagonom do okoljske zavesti.Njegova komunikacijska spretnost olajša integracijo z obstoječimi okviri, ki podpira prilagodljivost in rast.Izkušnje iz teh aplikacij pogosto kažejo izrazito zmanjšanje obratovalnih stroškov, kar poudarja vlogo modula XBEE S2C pri zmanjševanju okoljskega odtisa komercialnih objektov.

Pametni energetski sistemi

Na področju pametnih energetskih sistemov XBEE S2C modul izboljšuje upravljanje in distribucijo energije znotraj pametnih omrežij.Omogoča dejansko izmenjavo podatkov med viri energije in potrošnike, optimizira dodelitev energije in zmanjšanje izgube.Lahko se dogovorite za uporabo naprave na dejanske cenovne točke ali predvidene največje zahteve, pri čemer prevedete v opazne prihranke energije.Modul, oborožen z varnimi komunikacijskimi protokoli, podpira upravljanje decentraliziranih virov obnovljivih virov energije, kar je korak naprej pri zagotavljanju trajnostnih energetskih praks za prihodnje generacije.Takšna dogajanja poudarjajo njegov potencial za prenovo vzorcev porabe energije, ki odmeva s cilji globalne trajnosti.
