Vodnik za ojačevalnik AD8130AR: funkcije, pinout, aplikacije in podatkovni list

Ta vodnik govori o AD8130AR, hitri ojačevalniku.Zasnovan je tako, da jemlje signale iz kablov zvitih parov (vrste, ki se pogosto uporabljajo v omrežjih) in jih spremenijo v čiste enojne signale, ki jih lahko uporabljajo drugi deli sistema.V tem članku se boste naučili, kaj počne AD8130AR, kako deluje v notranjosti, kje ga lahko uporabljate in katere različice so na voljo za različne potrebe.

Katalog

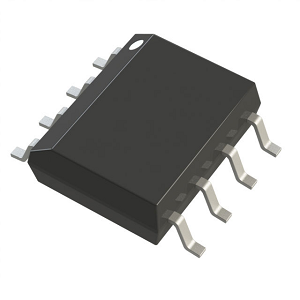

Pregled AD8130AR

The AD8130AR je visokohitrostni diferencialni sprejemnik sprejemnika, zasnovan za natančni prenos signala po kablih zvitih parov.V okviru družine AD8129/AD8130 se odlikuje pri pretvorbi diferencialnih signalov v enoprostorne izhode z odlično zvestobo signalom.S široko pasovno širino −3 dB 270 MHz in izjemno hitrostjo pobeg 1090 V/µs je idealen za prenos analognih ali digitalnih videoposnetkov in hitrih podatkov.AD8130AR zagotavlja vrhunsko zavrnitev v običajnem načinu, izmerjeno pri 94 dB pri nizkih frekvencah in 70 dB pri 10 MHz, kar omogoča učinkovito delovanje tudi nad nizkocenovnimi, nezanesljivimi kablom.Podpira širok razpon napajanja, od ene same +4,5 V do dvojnih ± 12,6 V tirnic, kar omogoča uporabo v različnih sistemskih napetostih, ne da bi bilo treba izolacijske transformatorje.AD8130 je enotnost stabilna in je najbolj primeren za uporabo z visoko pasovno širino, z nizkim izkoristkom.

Če iščete zanesljive, visokozmogljive ojačevalnike sprejemnikov, je AD8130AR odlična izbira.Danes naročite svoje veliko naročilo, da bodo vaši sistemi za visoke hitrosti nemoteno delujejo z doslednim ravnanjem s signalom z nizkim hrupom.

Konfiguracija PIN AD8130AR

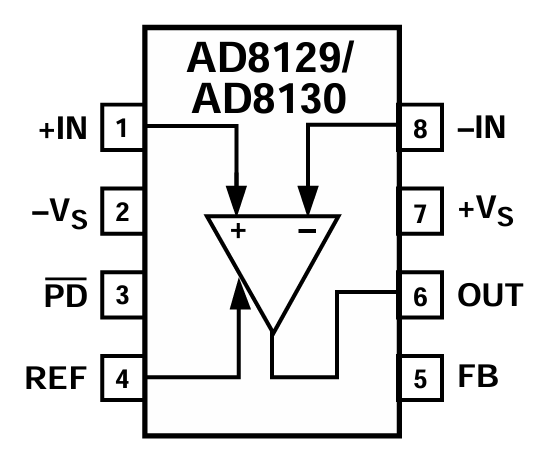

Številka PIN	Ime pin	Opis
1	+V	Neobvezni vhod (pozitiven diferencialni vhod)
2	–Vs	Negativna napajalna napetost
3	Pd̅	Nadzor v napajanju (aktivno nizko)
4	Ref	Vhod referenčne napetosti (nastavi izhodni skupni način)
5	Fb	Povratne informacije (za nastavitev dobička ali stabilnosti)
6	Zunaj	Izhod ojačevalnika
7	+Vs	Pozitivna napetost napajanja
8	- v	Inverting vhod (negativni diferencialni vhod)

AD8130AR CAD modeli

Simbol AD8130AR

Odtis AD8130AR

AD8130AR 3D model

Funkcije AD8130AR

Visoka pasovna širina: AD8130AR podpira pasovno širino −3 dB 270 MHz pri pridobivanju Unity, kar mu omogoča, da z minimalno izgubo ali zamudo ravna s hitrimi analognimi in digitalnimi signali.Zaradi tega je primerna za visokofrekvenčne aplikacije, kot so prenos videov in podatkovne povezave z visokimi hitrostmi.

Hitrost hitrosti: Z zelo visoko hitrostjo 1090 voltov na mikrosekundo se lahko ojačevalnik hitro odzove na hitre spremembe vhodnega signala, kar zagotavlja ostre prehode signala in zmanjšanje popačenja v hitro spreminjajočih se valovnih oblikah.

Odlično razmerje za zavrnitev skupnega načina (CMRR): AD8130AR doseže 94 dB CMRR od DC do 100 kHz, 80 dB pri 2 MHz in 70 dB pri 10 MHz.To mu omogoča, da zavrne neželen hrup ali motnje, ki se pojavljajo enako na obeh vhodih, tudi pri visokih frekvencah za uporabo z nezaupljivimi kabli z zavitimi pari.

Visoka vhodna impedanca: Njegova visoka vhodna impedanca zagotavlja minimalno obremenitev na viru signala, ohranjanje celovitosti signala in olajša povezovanje z drugimi vezji.

Široko vhodno napetostno območje v skupnem načinu: Širok skupni način pomeni, da lahko ojačevalnik sprejme vhodne napetosti, ki se nihala daleč nad ali pod ozemljitvijo brez izkrivljanja, tudi brez uporabe transformatorjev.

Nizek vhodni hrup: AD8130AR vzdržuje nizko hrupno dno, zaradi česar je primeren za natančne aplikacije, kot so instrumentacije in medicinski pripomočki.

Nizko izkrivljanje: Ojačevalnik ponuja zelo nizko skupno harmonično popačenje, merjeno pri –79 dBC za 1 V P-P signal pri 5 MHz.To zagotavlja natančno razmnoževanje signala v aplikacijah, kot je video ali RF osnovni prenos.

Širok razpon napajanja : Lahko deluje od ene same oskrbe, ki se začne pri +4,5 V ali iz dvojnih zalog do ± 12,6 V, kar ponuja združljivost s široko paleto sistemskih napetosti in izboljšanje prilagodljivosti oblikovanja.

Funkcija napajanja: Integrirani zatič za napajanje omogoča onemogočanje naprave, kadar ni potrebno, ohranja napajanje v baterijskih ali energijsko občutljivih aplikacijah.

Blok diagram AD8130

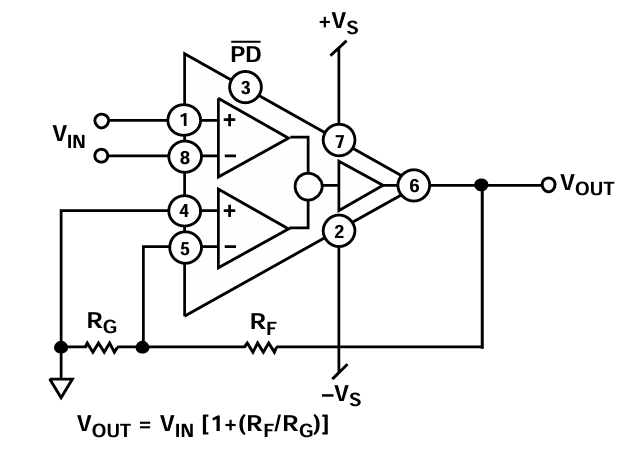

Blok diagram prikazuje notranjo strukturo AD8130 in njegovo varianto AD8130AR, oba delujeta kot diferenčni ojačevalnik sprejemnika.V jedru naprave sta dva notranja diferencialna ojačevalnika, razporejena za obdelavo enojnega vhodnega signala (v_in) in proizvedejo diferencialni izhod.Signal vstopi na PIN 1 (neinverting vhod) in teče skozi dva ujemana notranja ojačevalnika, ki vzdržujeta odlično zavrnitev skupnega načina in zvestobo signalom.Pin 5 je ozemljen skozi upor RG, medtem ko povratni upor RF izhod poveže nazaj na pretvorljivo pot in nastavi dobiček v skladu s formulo:

Ta ureditev povratnih informacij zagotavlja stabilnost in natančen nadzor dobička.Moč je na voljo napravi prek zatiča 2 in 7, ki sta povezana z negativnimi in pozitivnimi dovodnimi tirnicami (-vs in +vs).PIN 6 oddaja končni amplificirani signal, PIN 3 (PD) pa omogoča, da krmiljenje vklopa prihrani napajanje, ko naprava ne uporablja.Notranja diferencialna arhitektura zmanjšuje izkrivljanje in zunanje motnje, zaradi česar je serija AD8130 primerna za zahtevne hitre aplikacije, kot je natančna porazdelitev video signala v linijah zvitih parov.

Specifikacije AD8130AR

Tip	Parameter
Proizvajalec	Analogne naprave Inc.
Embalaža	Cev
Status dela	Zastarelo
Vrsta ojačevalnika	Diferencialno
Število vezij	1
Hitrost	1100 V/µs
-3db pasovna širina	290 MHz
Tok - vhodna pristranskost	500 NA
Napetost - odmik vhoda	400 µV
Tok - dobava	13 Ma
Tok - izhod / kanal	40 mA
Napetost - Dovodni razpon (min)	4,5 V.
Napetost - Dovodni razpon (največ)	25.2 V.
Delovna temperatura	-40 ° C ~ 85 ° C.
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	8-GOIC (0,154 ", širina 3,90 mm)
Paket dobaviteljskih naprav	8-tako natančno
Številka osnovnega izdelka	AD8130

AD8130AR aplikacije

Hitri sprejemalci diferencialnih linijskih sprejemnikov

AD8130AR je namenjen sprejemanju visokofrekvenčnih diferencialnih signalov, ki se prenašajo na kable z zavitimi pari.Njegova odlična zavrnitev skupnega načina in široka pasovna širina zagotavljata, da signal ostane čist in natančen, tudi ko je prisoten zunanji električni hrup.Zaradi tega je idealen za uporabo v industrijski avtomatizaciji, komunikacijskih povezavah ali okoljih, kjer sta EMI in Crosstalk pomisleki.

Pretvorba diferencialne v single

V mnogih sistemih se signali prenašajo v diferencialni obliki za imunost hrupa, vendar jih je treba za nadaljnjo obdelavo pretvoriti v enojne signale.AD8130AR to pretvorbo obravnava z minimalnim izkrivljanjem in široko napetostno podporo, kar omogoča čisto in učinkovito povezovanje med diferencialnimi izhodi in eno-končnimi ADC, DSP ali analognimi sistemi.

Ojačevalniki za visoke hitrosti

Zahvaljujoč visoki vhodni impedanci, nizkem hrupu in izjemni linearnosti je AD8130AR dobro primeren za aplikacije za instrumentacije.Omogoča natančne diferencialne meritve in ojačanje, ne da bi dodali sistemski hrup, zaradi česar je dragocen v znanstvenih, medicinskih ali industrijskih senzorskih vmesnikih.

Aplikacije za spreminjanje ravni

AD8130AR vsebuje široko vhodno napetost v skupnem načinu, kar omogoča premikanje ravni napetosti med sistemi z različnimi tal.To je koristno v sistemih, ki segajo na dolge razdalje ali povezujejo različne napajalne domene, ne da bi potrebovali izolacijske transformatorje ali dodatno strojno opremo.

Analogni in digitalni prenos video signala

AD8130AR je s svojo široko pasovno širino in nizko popačenje idealen za prenos analognih ali digitalnih video signalov čez kable z zavitimi pari.Ohranja jasnost slike in celovitost časa, zaradi česar je primerna za video nadzorne sisteme, opremo za radiodifuzijo ali nastavitve strojnega vida, ki zahtevajo prenos na dolge razdalje.

Sistemi za prenos podatkov visoke hitrosti

V sistemih podatkovnih komunikacij je velika skrb za razgradnjo signala na razdaljo.AD8130AR to ublaži tako, da ohrani visoko zvestobo signalom, tudi nad podaljšanimi dolžinami kablov in tako zagotovi, da hitri digitalni signali pridejo nedotaknjeni.To je odlična izbira za sisteme, kot so Ethernet nad zasukanim parom, enote za zajem podatkov ali zadnje plošče digitalnega nadzora.

AD8130AR podobni deli

• AD8130ARZ-REL

AD8130ARZ-Reel je funkcionalno enak AD8130AR, ki vsebuje isto pasovno širino 270 MHz, 1090 V/µs hitrost in visok CMRR.Ključna razlika je v obliki embalaže, ta različica je v kolutu, ki ni v skladu z ROHS, primernim za avtomatizirani sklop SMT (tehnologija površinske montaže).Idealen je za proizvodno okolje z velikimi količinami, ki iščejo okoljsko skladnost in učinkovite proizvodne procese.

• Ad8130armz-meel

Ta varianta, AD8130ARMZ-Reel, deli vse temeljne električne značilnosti AD8130AR, vendar je na voljo v mini majhnem paketu (MSOP-8) in ne v standardnem SIIC.Oblika MSOP ponuja manjši odtis, zaradi česar je idealen za kompaktne ali vesoljske modele PCB, ne da bi pri tem ogrozil zmogljivosti.To je vrhunska izbira za prenosne ali goste vdelane sisteme.

• AD8130ARMZ-REEL7

AD8130ARMZ-REEL7 je enaka naprava kot različica ARMZ-Reel, vendar je dobavljena v 7-palčnem formatu traku in kolutov, optimiziranega za posebne sisteme za izbiro in mesto.Ohranja enake značilnosti visoke hitrosti, nizke razstave, ki ponuja udobje za montažne linije, ki zahtevajo tesnejše tolerance za kolute ali manjše serije.

Prednosti AD8130AR

Aktivna povratna arhitektura

Za razliko od tradicionalnih op-Amps AD8130AR uporablja aktivno zasnovo povratnih informacij, ki ločuje vhodne in povratne poti.To zmanjšuje interakcijo med signalom in povratnimi informacijami, kar izboljšuje stabilnost in zmanjšuje izkrivljanje.Prav tako izboljšuje sposobnost naprave, da zavrne hrup v običajnem načinu, zaradi česar je bolj primeren za diferencialno obdelavo signalov na dolge razdalje.

Visoka pasovna širina in hitrost.

Ojačevalnik ponuja pasovno širino 270 MHz in hitrost strele 1090 V/µs.Te lastnosti omogočajo, da obvlada hitre robove in visokofrekvenčne vsebine z minimalno zamudo ali izgubo signala, zaradi česar je idealna za aplikacije, kot so prenos videov, RF osnovni pas ali digitalni komunikacijski sistemi.

Nizka popačenje in hrup

Z vhodno raven hrupa le 12,5 NV/√Hz in harmoničnim popačenjem, ki je nizka kot –79 dBC pri 5 MHz, AD8130AR zagotavlja čisto ojačanje signala z visoko zvestobo.Zaradi tega je idealen za občutljivo instrumentacijo in pridobivanje natančnosti.

Dimenzije embalaže AD8130AR

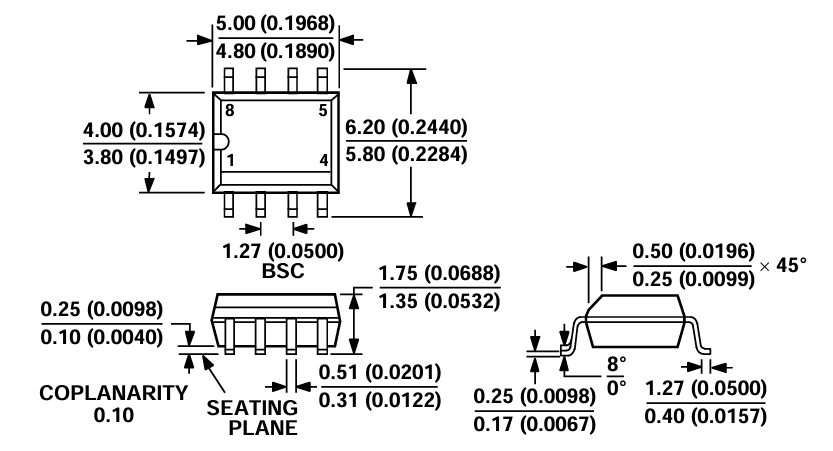

Paketne dimenzije

Parameter	Dimenzija (mm)
Širina telesa	3,80 - 4.00
Dolžina telesa	4.80 - 5.00
Skupna širina (s potencialnimi vodniki)	5.80 - 6.20
Telesna višina	1,35 - 1,75
Svinčni nagib (razmik za pin)	1.27 (BSC)
Širina svinca	0,25 - 0,50
Debelina svinca	0,17 - 0,25
Dolžina svinca (iz paketa)	0,40 - 1,27
Višina	0,10 - 0,25
Koplanarnost	0,10 (max)
Svinčni kot upogiba	0 ° - 8 °

Oris paketa

Proizvajalec AD8130AR

AD8130AR izdeluje Analog Devices Inc. (ADI), svetovno priznano polprevodniško podjetje, ki je priznano za svoje vodstvo v visokozmogljivih analognih, mešanih signalnih in digitalnih tehnologijah obdelave signalov.ADI, ustanovljen leta 1965 in s sedežem v Wilmingtonu v Massachusettsu, si je ustvaril močan sloves za zagotavljanje natančnih komponent, ki napajajo vse, od industrijske avtomatizacije in instrumentov do komunikacijske infrastrukture in napredne potrošniške elektronike.Analogne naprave poudarjajo kakovost, inovacije in dolgoročno zanesljivost, s čimer naredijo svoje komponente, vključno z zaupanja vrednimi rešitvami AD8130AR v zahtevnih inženirskih okoljih.Z obsežno oblikovalsko podporo, robustno dokumentacijo in dokazano proizvodno odličnostjo ADI zagotavlja, da AD8130AR izpolnjuje stroge standarde za zvestobo signala in zmogljivost sistema.

Zaključek

AD8130AR je pametna izbira, ko potrebujete zanesljiv ojačevalnik, ki signale ohranja čiste, tudi čez dolge kable ali na hrupnih mestih.Ima široko paleto uporabe video sistemov in hitrih podatkov za testiranje opreme in senzorjev.Dobro deluje z različnimi napajalniki in ima v več vrstah paketov, da ustreza različnim dizajnom.Njegova močna zmogljivost, nizka hrup in zaupanja vredna kakovost iz analognih naprav so odlični za vsakogar, ki gradi hitro in natančno elektroniko.
