Vodnik gonilnikov ADM5170AP: Funkcije, pinout, aplikacije in pretvorba signala RS-232/RS-423

Ta vodnik govori o ADM5170AP, posebnem čipu, ki pomaga pošiljati signale v digitalne komunikacijske sisteme.Osredotoča se na to, kako ta čip ima osnovne logične signale (na primer TTL ali CMO) in jih pretvori v močnejše signale RS-232 ali RS-423 za boljši prenos.Pojasnjuje tudi, kako vam ADM5170AP omogoča izhod izhodnega načina, prilagodite hitrost signala in ga učinkovito uporabljate.Poudarja, kako ta čip olajša povezovanje in pošiljanje podatkov jasno in zanesljivo na daljše razdalje.

Katalog

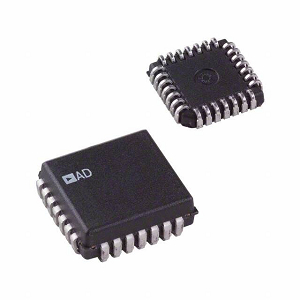

Pregled ADM5170AP

The ADM5170AP je vsestranski gonilnik oktalne linije, prilagojen za digitalne komunikacijske sisteme, pri čemer se obvladuje hitrost podatkov do 116 kb/s.Edinstveno je zasnovano za sprejemanje vhodov TTL ali CMOS, ki se nato obrnejo in prevedejo v ravni signala RS-232E ali RS-423A.To prilagodljivost ureja način izberite vhoda MS+ in MS–;Nastavitev obeh na GND sproži delovanje RS-423, medtem ko povezovanje MS+ na VDD in MS-na VSS omogoča delovanje RS-232.Hitrost izhodnega poganjanja je mogoče fino prilagoditi od 10 V/µs do 2,2 V/µs s priključitvijo zunanjega upora med zatičem za prilagoditev hitrosti (SRA) in GND, ki sprejme različne dolžine in vrste kabla.Naprava vsebuje tudi izhode, ki jih je mogoče onemogočiti s pomočjo EN (omogoči vhod) zatič, kar omogoča skupno rabo skupne izhodne črte, ki izboljšuje prilagodljivost in učinkovitost sistema.ADM5170AP vključuje tehnologijo CMOS z nizko močjo, zaščito pred kratkim vezjem in združljive vhode TTL/CMOS, zaradi česar je idealna izbira za modeme za visoke hitrosti, računalniška V/I vrata in logične prevodne aplikacije.

Če razmišljate o nadgradnji sistemov ali razširitvi linije izdelkov, je ADM5170AP pametna izbira.Kontaktirajte nas danes, da oddate vaše naročilo v velikem obsegu in zagotovite, da vaš zalog ustreza povpraševanju s to visokozmogljivo komponento.

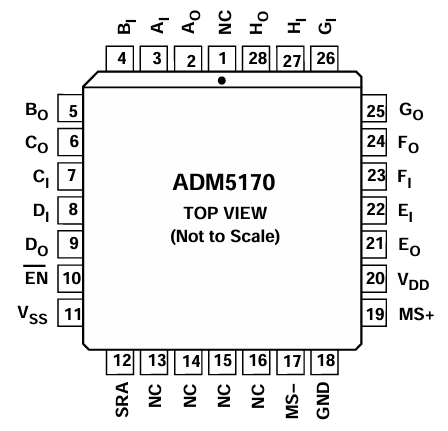

ADM5170AP PIN konfiguracija

Mnemonska	Delovanje
VDd	Vnos napajanja, +10 V ± 10%.
VSs	Vnos napajanja, –10 V ± 10%.
Gnd	Ozemljitveni zatič.Mora biti povezan z 0 V.
AI ...HI	Digitalni vnos voznikom A do H.
AO ...HO	RS-232/RS-423 izhod od gonilnikov A do H.
En	Omogoči pin.Ko so visoki, so vsi izhodi 3-sod.
MS+, MS–	Način izberite vhode.Uporablja se za nadzor izhodne ravni nihaj.Z MS+ & MS-povezani z GND so izbrane izhodne ravni RS-423A.Z MS+ povezan z VDd in MS - povezan z VSs, RS-232 Izhodne ravni so razvite.
Sra	Vnos prilagoditve hitrosti.Zunanji upor (2 kΩ do 10 kω), povezan med tem zatičem in GND Hitrost (10 V/µs do 2,2 V/µs).

ADM5170AP CAD modeli

Simbol ADM5170AP

Odtis ADM5170AP

ADM5170AP 3D model

Funkcije ADM5170AP

• Osem enojnih voznikov: ADM5170AP vključuje osem neodvisnih gonilnikov v enem paketu, kar omogoča več kanalov prenosa podatkov hkrati.Ta funkcija je uporabna za zapletene digitalne komunikacijske sisteme, ki zahtevajo več izhodov signala

• Skladnost s standardi: Ta naprava je skladna z standardi EIA RS-232E, RS-423A in CCITT V.10/X.26, s čimer lahko nemoteno deluje v različnih okvirih digitalnih komunikacij in je združljiva z mednarodnimi komunikacijskimi protokoli.

• Programabilna hitrost: Hitrost izhodnega popadanja lahko prilagodite z 10 V/µs na 2,2 V/µs, tako da priključite zunanji upor med zatičem in ozemljitvijo s hitrostjo nastavitve hitrosti (SRA).Ta prilagodljivost omogoča natančno nastavitev celovitosti signala glede na značilnosti povezovalnega kabla, zmanjšanje odbojev signala in napake prenosa.

• Razpon širokega napajalnega napetosti : ADM5170AP deluje z napajalno napetostjo od 9 V do 15 V za VDD in od –9 V do –15 V za VSS.Ta širok razpon ustreza različnim napajalnikom, kar izboljšuje prilagodljivost naprave v različnih konfiguracijah sistema.

• Tehnologija CMOS z nizko močjo: Zgrajena s tehnologijo CMOS z nizko močjo, ADM5170AP zmanjša porabo energije na 40 MW, kadar je onemogočeno.Ta funkcija je pomembna za varčevanje z energijo v sistemih, ki zahtevajo dolge operativne ure in trajnost.

• 3-državni izhodi: Izhodne zatiče ADM5170AP je mogoče onemogočiti s pomočjo EN (omogoči vhod).Ta funkcionalnost omogoča skupno rabo skupnih komunikacijskih linij in preprečuje motnje signala, zaradi česar je idealen za sisteme, kjer več voznikov deli izhodne poti.

• TTL/CMO, združljivi v vhodih: Linijski gonilnik sprejema tako vhodno raven TTL kot CMO, ki ponuja vsestranskost pri povezovanju z različnimi logičnimi družinami.Ta funkcija poenostavlja postopek oblikovanja z odpravo potrebe po dodatni strojni opremi za premikanje ravni.

• Zaščita izhodnega kratkega stika: Vključuje vgrajeno zaščito pred izhodnimi kratkimi hlačami, kar povečuje zanesljivost in trajnost naprave s preprečevanjem poškodb zaradi naključnih kratkih stikov med delovanjem.

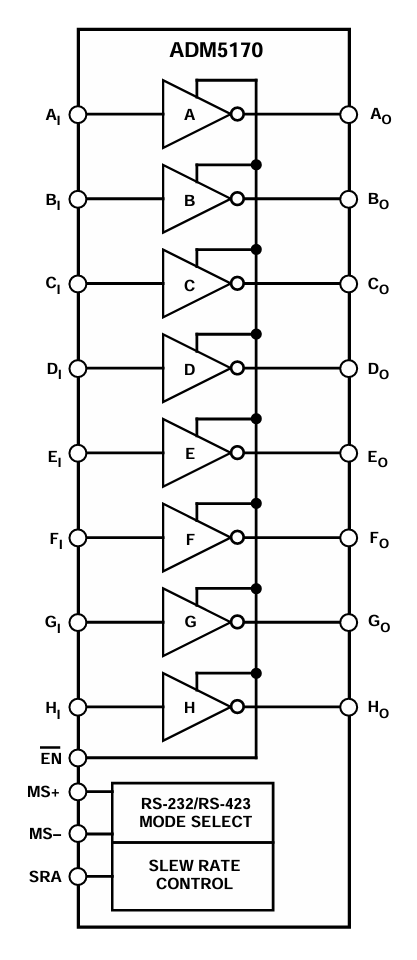

Shema bloka ADM5170AP

The blok diagram od ADM5170AP ponazarja svojo funkcijo kot oktalni gonilnik, pri čemer ravna z osem signalnih kanalov vhodnega izhoda, označenih TTL/CMOS vhodni signali v ustrezne ravni izhoda gonilnika (AO do HO).Ti izhodi lahko delujejo po standardih RS-232 ali RS-423, odvisno od načina, izbranega prek zatičkov MS+ in MS-.The Način izberite Blok na dnu diagrama preklopi med signalnimi nivoji RS-232 in RS-423.

Poleg tega diagram prikazuje a Nadzor hitrosti PIN (SRA), ki omogoča prilagoditev hitrosti prehoda izhodnih signalov.To pomaga pri upravljanju celovitosti signala in elektromagnetnih motenj (EMI), zlasti nad daljšimi daljnovodi.The En PIN je omogočen nadzor, ki hkrati aktivira ali onemogoči vse gonilnike.Na splošno je ADM5170AP vsestranski linijski gonilnik IC, ki se uporablja v digitalnih komunikacijskih sistemih, zasnovan za podporo več standardov in zagotavlja zanesljiv prenos signala preko serijskih podatkov.

Specifikacije ADM5170AP

Tip	Parameter
Proizvajalec	Analogne naprave Inc.
Embalaža	Cev
Status dela	Zastarelo
Tip	Voznik
Protokol	RS232, RS423
Število voznikov/sprejemnikov	8/0
Stopnja podatkov	116kbps
Napetost - Dobava	9V ~ 15V
Delovna temperatura	-40 ° C ~ 85 ° C.
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	28-lcc (j-Lead)
Paket dobaviteljskih naprav	28-PLCC (11.51x11.51)
Številka osnovnega izdelka	Adm5170

ADM5170AP programiranje izhodnega načina

Čip ADM5170AP ima dva izhodna načina, ki omogočata, da deluje z različnimi napetostnimi standardi za pošiljanje signalov.Ti načini so:

1. Način z nizkim izhodom: Ta način sledi standardu RS-423A, ki se uporablja za neposredne komunikacije med točko in točko.Če želite uporabiti ta način, priključite zatiče načina, označene z MS+ in MS–, neposredno na tla (GND).Ta nastavitev ohranja napetostne ravni nižje in bolj nadzorovane, kar je dobro za izogibanje motnjam, ko so črte zaprte skupaj.

2. Visok izhodni način: Ta način se ujema z standardom RS-232 in je primeren za scenarije, kjer so kabli dolgi ali mora signal potovati daleč, saj omogoča močnejše in višje napetostne signale.Če želite aktivirati ta način, povežite MS+ na pozitivno napajanje (VDD) in MS - na negativno napajanje (VSS).Zaradi tega je izhod močnejši, tako da signal ostane čist na daljših razdaljah.

Vhodi				Izhodi
MS+	MS–	En	Podatki
Gnd	Gnd	0	0	5 V do 6 V (RS-423)
Gnd	Gnd	0	1	–5 V do –6 V (RS-423)
VDd	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Visok z

Prijave ADM5170AP

Hitro komunikacijski sistemi

ADM5170AP je idealno primeren za komunikacijske sisteme za visoke hitrosti zaradi svoje zmogljivosti za upravljanje hitrosti podatkov do 116 kb/s.Zaradi tega je kot nalašč za aplikacije, ki zahtevajo hiter in zanesljiv prenos podatkov po omrežjih.

Računalniška V/I vrata in periferne naprave

Ta gonilnik vrstice se veliko uporablja pri vmešavanju računalniških vhodnih/izhodnih vrat in obrobnih naprav.Njegova združljivost s stopnjami TTL/CMOS in standardom RS-232E/RS-423A zagotavlja, da se lahko brezhibno integrira s široko paleto računalniške strojne opreme, povečanje povezovanja in pretokom podatkov med napravami.

Modemi za visoke hitrosti

Glede na visoko hitrost podatkov in nastavljivo hitrost SOEW je ADM5170AP odlična izbira za hitre modemske aplikacije.Pomaga učinkovito modulirati in demodulirati signale podatkov, kar zagotavlja jasno in dosledno internetno povezljivost.

Tiskalniki

V tiskalnikih ADM5170AP pomaga pri zanesljivem prenosu podatkov med računalnikom in tiskalnikom.Njegova sposobnost učinkovitega prenašanja podatkov na daljših razdaljah brez izgube zagotavlja kakovostne, hitrega tiskarskega postopka.

Prevod logične ravni

Naprava igra tudi vlogo pri prevajanju logične ravni, pretvorbi vhodnih nivojev TTL ali CMOS v izhodne ravni RS-232E ali RS-423A.Ta funkcija je dobra v sistemih, kjer naprave delujejo na različnih logičnih nivojih, kar zagotavlja združljivost in učinkovito komunikacijo v različnih elektronskih komponentah.

ADM5170AP podobni deli

• Adm560Jrsz

• ADM5170JP-ZEL

• Adm560jrs

ADM5170AP PREDNOSTI

Dvojna podpora za protokol z načinom izberite

ADM5170AP omogoča izbiro med izhodnimi standardi RS-232E in RS-423A z uporabo vhodov načina Select (MS+ in MS–).Ta dvojna združljivost ponuja prilagodljivost pri oblikovanju aplikacij, ki ustreza različnim komunikacijskim zahtevam brez potrebe po dodatnih komponentah.

Osem neodvisnih voznikov

Vključitev osmih gonilnikov z enim koncem v en paket ADM5170AP zmanjša potrebo po več čipov, shranjevanje prostora in zmanjšanje zapletenosti pri oblikovanju sistema.Ta integracija je koristna v okoljih z omejenimi nepremičninami PCB.

Razpon širokega napajalnega napetosti

Sposobnost naprave, da deluje v širokem območju napajalne napetosti (9 V do 15 V za VDD in –9 V do –15 V za VSS), je prilagodljiva na različna električna okolja, kar povečuje njegovo uporabnost v različnih operativnih okoljih.

Nizka poraba energije

ADM5170AP z nizko močjo CMOS tehnologije porabi manj moči, zlasti kadar je onemogočeno (le 40 MW).Ta energetska učinkovitost je primerna za aplikacije, kjer je potrebno varčevanje z energijo, na primer naprave, ki delujejo na bateriji.

TTL/CMO, združljivi v vhodih

Njegova združljivost s standardno logiko TTL in CMOS zagotavlja, da se ADM5170AP lahko brezhibno poveže s širokim razponom digitalnih sistemov, kar odpravi potrebo po strojni opremi, ki spreminja raven in poenostavi oblikovanje sistema.

Zaščita izhodnega kratkega stika

Z vgrajeno zaščito pred izhodnimi kratkimi hlačami ADM5170AP zagotavlja večjo vzdržljivost in zanesljivost, zaščiti napravo in sistem pred poškodbami, ki jih med delovanjem povzročijo naključni kratki stiki.

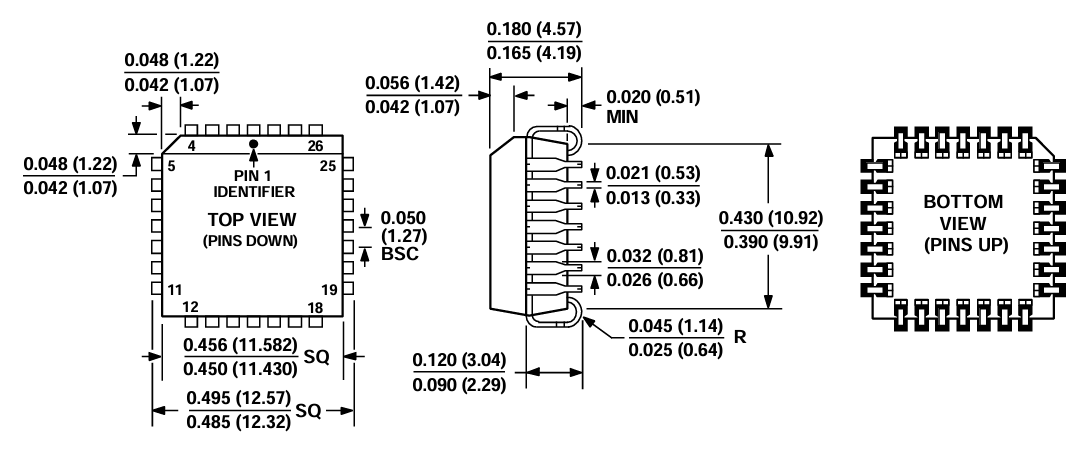

ADM5170AP dimenzije embalaže

Paketne dimenzije

Parameter	Dimenzija (mm)
Širina telesa (min - max)	12.32 - 12.57
Dolžina telesa (min - max)	11.43 - 11.58
Višina telesa (min - max)	9.91 - 10.92
Svinčeno razpon (min - max)	4.19 - 4.57
Svinčni nagib (tipično)	1.27
Debelina svinca (min - max)	0,33 - 0,53
Širina svinca (min - max)	0,64 - 1,14
Višina (min)	0,51
Širina svinčenih ramen (min - max)	1,07 - 1,42
Kotni polmer (r) (min - max)	0,64 - 1,14

Oris paketa

Proizvajalec ADM5170AP

ADM5170AP izdeluje Analogne naprave Inc. (ADI), globalno priznani vodilni pri oblikovanju in proizvodnji visokozmogljivih analognih, mešanih signalnih in digitalnih obdelave signalov (DSP).ADI, ustanovljen leta 1965 in s sedežem v Wilmingtonu v Massachusettsu, je znan po zagotavljanju vrhunskih polprevodniških rešitev, ki služijo aplikacijam v panogah, kot so komunikacije, industrijska avtomatizacija, avtomobilska sistema in potrošniška elektronika.Ugled ADI za zanesljivost in inovacije se odraža v komponentah, kot je ADM5170AP, ki prikazuje osredotočenost podjetja na celovitost signala, nizko porabo energije in prilagodljivost sistema.Analogne naprave zagotavljajo, da vsak izdelek, vključno z ADM5170AP, ustreza strogim standardom kakovosti in uspešnosti za sodobne elektronske sisteme.

Zaključek

ADM5170AP ponuja dobro zaokroženo rešitev za aplikacije za digitalno komunikacijo, ki zahteva močno pretvorbo signala in prožnost protokola.S podporo za standarde RS-232E in RS-423A, osem neodvisnih gonilnih kanalov in funkcijami, kot so programirljiva hitrost Slew in izhod, ki omogoča nadzor, poenostavi oblikovalsko integracijo v širokem razponu sistemov.Njegova združljivost z vhodi TTL/CMOS, delovanjem z nizko močjo in vgrajeno zaščito kratkega stika še povečuje svojo uporabnost v okolju, ki je občutljiv na moč in na prostoru.ADM5170AP, podprti z ugledom analognih naprav za kakovost in inovacije, je trdna izbira za tiste, ki iščejo zanesljivo uspešnost v aplikacijah za serijsko komunikacijo.
