Vodnik po čipu vmesnika ADM560JRS, funkcije in aplikacije

Delo s serijsko komunikacijo pogosto pomeni povezovanje logičnih vezij z napravami, ki uporabljajo signale RS232.ADM560JRS vam pomaga upravljati to povezavo s štirimi oddajniki in petimi sprejemniki, vgrajenimi v en kompaktni čip.Uporabite ga lahko za prevajanje signalov logičnega nivoja v napetostne nivoje RS232 in istočasno sprejemanje podatkov iz serijskih linij.Naprava deluje iz enega nizkonapetostnega napajanja in uporablja polnilno črpalko za ustvarjanje potrebnih napetosti vmesnika.S podporo za več komunikacijskih kanalov se dobro prilega nadzornim sistemom, računalniškim vmesnikom in vgrajenim napravam, ki izmenjujejo serijske podatke.

Katalog

ADM560JRS Pregled

ADM560JRS je oddajnik-sprejemnik RS 232 nizke moči, zasnovan za sisteme, ki izmenjujejo serijske podatke med logičnimi vezji in standardnimi komunikacijskimi linijami RS 232.Naprava združuje štiri oddajnike in pet sprejemnikov, kar omogoča več signalnih poti v enem samem kompaktnem paketu.Deluje iz enega samega napajanja od 3 V do 3,6 V in ustvarja potrebne pozitivne in negativne napetosti vmesnika z uporabo notranje polnilne črpalke z zunanjimi kondenzatorji.Hitrosti prenosa podatkov dosegajo 116 kbps, kar podpira tipične serijske komunikacijske naloge.Naprava je pakirana v formatu SSOP z 28 nožicami, ki je primeren za površinsko nameščena vezja.Iščete ADM560JRS?Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

Podrobnosti priključka ADM560JRS

Opis zatiča ADM560JRS

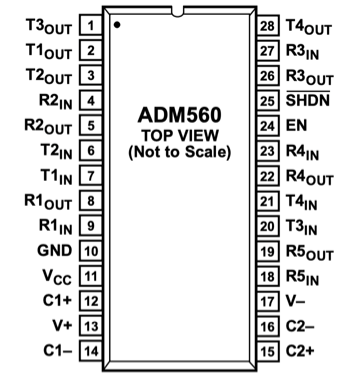

PIN številka	Pin Ime	Opis
1	T3OUT	Izhodni kanal oddajnika RS-232 3, ki poganja zunanjo serijsko linijo z uporabo napetostnih nivojev RS-232.
2	T1OUT	Izhodni kanal oddajnika RS-232 1 zagotavlja pretvorjene logične signale za serijske komunikacijske linije.
3	T2OUT	Izhodni kanal oddajnika RS-232 2, ki oddaja napetostne signale, skladne z RS-232.
4	R2IN	Vhodni kanal sprejemnika RS-232 2, ki sprejema dohodne signale RS-232 iz zunanjih naprav.
5	R2OUT	Logični izhod CMOS/TTL, ki ustreza kanalu sprejemnika 2 po pretvorbi ravni RS-232.
6	T2IN	Vhod logičnega nivoja za kanal oddajnika 2, ki se interno pretvori v izhodne nivoje RS-232.
7	T1IN	Vhod logičnega nivoja za kanal oddajnika 1, ki se uporablja za pogon izhodne stopnje RS-232.
8	R1OUT	Izhod logičnega nivoja iz kanala sprejemnika 1, ki predstavlja pretvorjeni vhodni signal RS-232.
9	R1IN	Vhodni kanal sprejemnika RS-232 1, povezan z linijo zunanjega serijskega vmesnika.
10	GND	Ozemljitvena referenca za napravo in notranje vezje.
11	VCC	Vhod glavnega napajanja, ki običajno deluje od približno 3,0 V do 3,6 V.
12	C1+	Pozitivni priključek prvega kondenzatorja črpalke polnjenja, ki se uporablja v stopnji podvajalnika napetosti.
13	V+	Pozitivna generirana izhodna napetost iz notranje polnilne črpalke, ki jo uporabljajo gonilniki RS-232.
14	C1−	Negativni priključek prvega kondenzatorja črpalke polnjenja, ki se uporablja v vezju podvajalnika napetosti.
15	C2+	Pozitivni priključek drugega kondenzatorja črpalke polnjenja, ki se uporablja za stopnjo napetostnega pretvornika.
16	C2−	Negativni priključek drugega kondenzatorja črpalke polnjenja, ki se uporablja za ustvarjanje negativne napetosti RS-232.
17	V−	Negativna izhodna napetost iz notranje polnilne črpalke, ki se uporablja za signalizacijo RS-232.
18	R5IN	Vhodni kanal sprejemnika RS-232 5 za dohodne serijske podatkovne signale.
19	R5OUT	Logični izhod CMOS/TTL, ki ustreza kanalu sprejemnika 5 po pretvorbi signala.
20	T3IN	Vhod logičnega nivoja za kanal oddajnika 3, ki se uporablja za proizvodnjo izhodnih signalov RS-232.
21	T4IN	Vhod logičnega nivoja za kanal oddajnika 4, ki napaja notranjo gonilno stopnjo RS-232.
22	R4OUT	Izhod logičnega nivoja iz kanala sprejemnika 4, ki predstavlja pretvorjen vhodni signal RS-232.
23	R4IN	Vhodni kanal sprejemnika RS-232 4, povezan z zunanjo komunikacijsko linijo.
24	EN	Omogoči krmilni vhod, ki se uporablja za aktiviranje ali deaktiviranje notranjega vezja naprave.
25	SHDN	Vhod za nadzor izklopa, ki preklopi napravo v način izklopa z nizko porabo energije.
26	R3OUT	Izhod logičnega nivoja iz kanala sprejemnika 3, ki ustreza prejetemu signalu RS-232.
27	R3IN	Vhodni kanal sprejemnika RS-232 3 za sprejem signalov serijskega vmesnika.
28	T4OUT	Izhodni kanal oddajnika RS-232 4 zagotavlja pretvorjene serijske izhodne signale.

Model ADM560JRS CAD

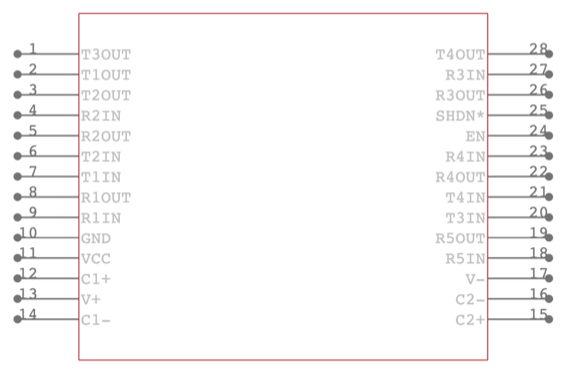

Simbol ADM560JRS

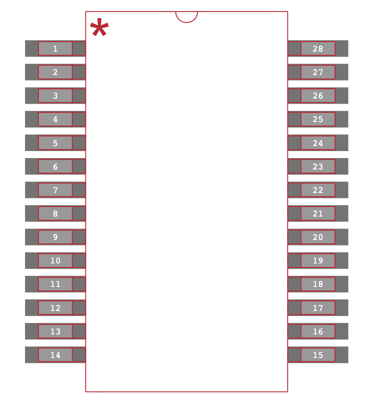

Odtis ADM560JRS

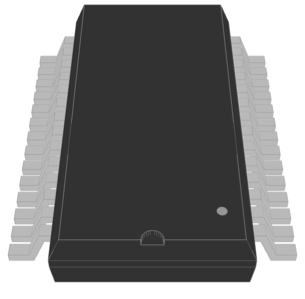

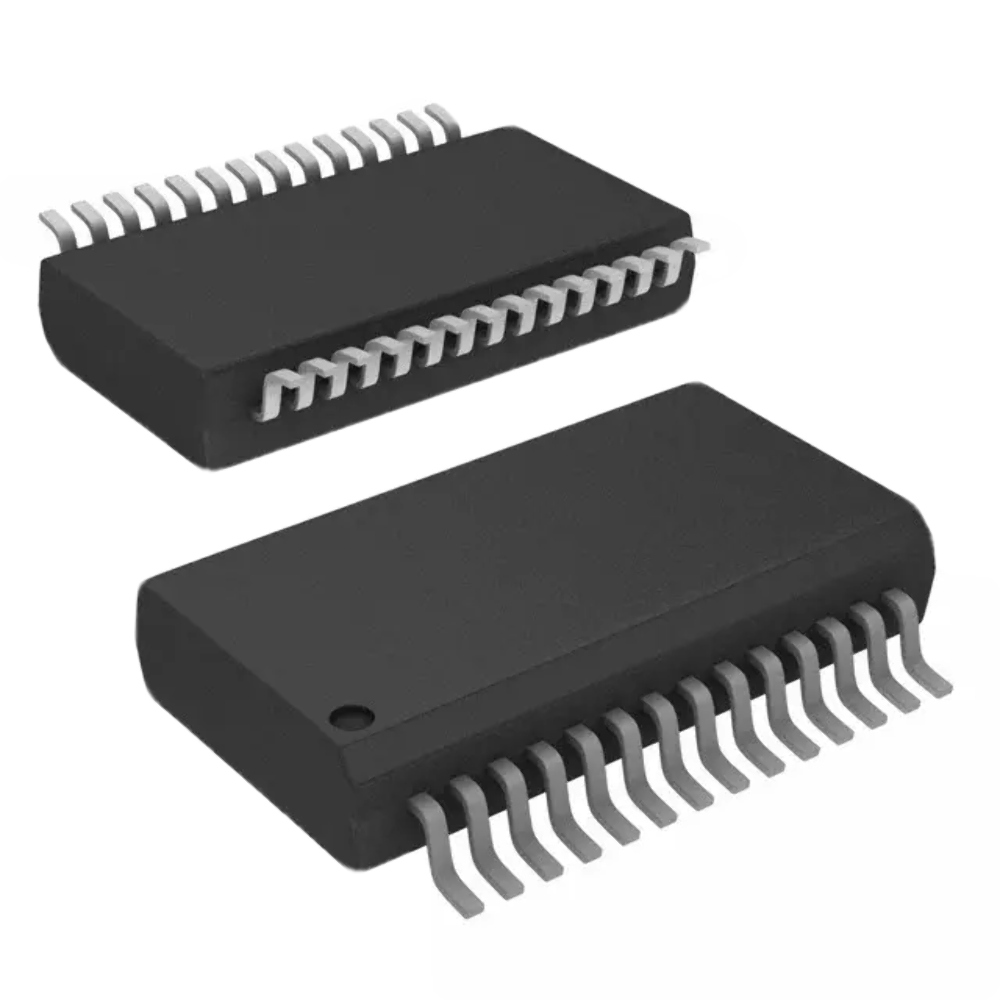

3D model ADM560JRS

Značilnosti ADM560JRS

Vgrajena struktura oddajnika RS232

ADM560JRS združuje štiri oddajnike in pet sprejemnikov v eni kompaktni napravi.Ta ureditev podpira polno dupleksno serijsko komunikacijo, hkrati pa zmanjša število ločenih vmesniških komponent, potrebnih na vezju.

Posamezno nizkonapetostno napajanje

Naprava deluje iz enega samega napajanja med 3 V in 3,6 V. To ji omogoča neposredno povezavo s sodobnimi nizkonapetostnimi logičnimi sistemi brez potrebe po dodatnih napajalnih vodilih.

Generacija napetosti notranje polnilne črpalke

Notranja polnilna črpalka ustvarja pozitivne in negativne napetosti, potrebne za signalizacijo RS 232.Zunanji kondenzatorji, povezani z namenskimi zatiči, pomagajo vezju pri ustvarjanju stabilnih ravni napetosti vmesnika.

Več kanalov sprejemnika

Pet neodvisnih sprejemnih kanalov sprejema vhodne signale RS 232 in jih pretvarja v izhode logičnega nivoja.To omogoča spremljanje in obdelavo več komunikacijskih linij znotraj enega integriranega vezja.

Štirje namenski izhodi oddajnika

Štiri poti oddajnika pretvorijo vhodne signale logičnega nivoja v izhodne nivoje RS 232.Ti izhodi poganjajo zunanje komunikacijske linije, ki se povezujejo s serijskimi vrati ali drugimi vmesniškimi napravami.

Toleranca hrupa sprejemnika

Vsak sprejemni kanal vključuje histerezo na vhodni stopnji.Ta zasnova pomaga ohranjati stabilen logični izhod, ko vhodni signal vsebuje električni šum ali počasne prehode.

Podpora za prenos podatkov do 116 kbps

Naprava podpira prenos podatkov do 116 kilobitov na sekundo.Ta razpon zajema običajne serijske komunikacijske hitrosti, ki se uporabljajo v nadzorni opremi in računalniških vmesnikih.

Kompakten paket za površinsko montažo

Naprava je na voljo v 28-vodnem paketu SSOP.Njegov majhen odtis podpira gosto postavitev vezij, hkrati pa ohranja čist razmik med nožicami za zanesljivo montažo.

ADM560JRS Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Analog Devices, Inc.
Napetost - Napajanje	3V ~ 3,6V
Vrsta	Transiver
Paket naprave dobavitelja	28-SSOP
serija	-
Histereza sprejemnika	300 mV
Protokol	RS232
Paket/kovček	28-SSOP (0,209', 5,30 mm širina)
Paket	Cev
Delovna temperatura	0°C ~ 70°C
Število gonilnikov/sprejemnikov	4/5
Vrsta namestitve	Površinska montaža
Duplex	Polno
Hitrost prenosa podatkov	116 Kbps
Osnovna številka izdelka	ADM560
Raven občutljivosti na vlago (MSL)	1 (neomejeno)
ECCN	EAR99
HTSUS	8542.39.0001

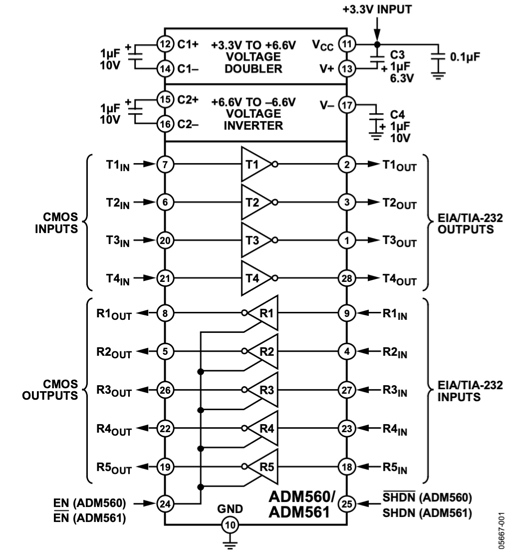

Funkcionalni blokovni diagram ADM560JRS

Notranja struktura organizira ADM560JRS v odseke za proizvodnjo energije, oddajnik in sprejemnik, ki pretvarjajo logične signale v ravni RS-232 in nazaj.Stopnja polnilne črpalke na vrhu proizvaja pozitivne in negativne napajalne tirnice iz enega samega vhoda +3,3 V z uporabo zunanjih kondenzatorjev, povezanih na nožice C1 in C2, ki ustvarjajo napetosti V+ in V−, ki jih uporabljajo gonilniki vmesnika.Štiri poti oddajnika sprejemajo vhode CMOS z oznako T1IN do T4IN in poganjajo izhode RS-232 T1OUT do T4OUT.Pet sprejemnih poti sprejme vhode RS-232, označene z R1IN do R5IN, in jih prevede v izhode CMOS od R1OUT do R5OUT.Nadzorni in referenčni zatiči, vključno z EN ali SHDN, VCC in GND, se pojavijo v spodnjem delu postavitve, kar kaže, da naprava omogoča krmilne in napajalne povezave, medtem ko združuje pretok signala med logiko CMOS in komunikacijskimi linijami EIA/TIA-232.

Aplikacije ADM560JRS

Serijski vmesniki osebnih računalnikov

ADM560JRS lahko poveže logična vezja v računalnikih ali vgrajenih krmilnikih na serijska vrata RS 232.Njegovi oddajniki in sprejemniki upravljajo pretvorbo ravni signala, tako da lahko digitalna logika komunicira z zunanjimi napravami, ki uporabljajo standardne serijske komunikacijske linije.

Industrijska nadzorna oprema

Krmilne enote v industrijskih okoljih pogosto izmenjujejo podatke s senzorji, krmilniki ali diagnostičnimi orodji prek serijskih povezav.Naprava omogoča, da se ti sistemi povezujejo s komunikacijskimi vrati RS 232, medtem ko ohranja notranjo logiko, ki deluje pri nizkih napetostnih nivojih.

Komunikacijski terminali in modemi

Številni komunikacijski terminali in sistemi, ki temeljijo na modemu, se zanašajo na signalizacijo RS 232 med procesnimi vezji in zunanjo komunikacijsko opremo.Naprava skrbi za prevajanje signala med logičnimi vezji in serijskim vmesnikom, ki ga uporabljajo ti sistemi.

Medicinske nadzorne in diagnostične naprave

Medicinski instrumenti včasih izmenjujejo konfiguracijske podatke ali rezultate meritev prek serijskih povezav.ADM560JRS zagotavlja stabilno pretvorbo signala, ki omogoča, da medicinska oprema na osnovi mikrokrmilnika komunicira z zunanjimi računalniki ali zapisovalniki podatkov.

Prenosna oprema za beleženje podatkov

Prenosni nadzorni sistemi in ročni instrumenti lahko uporabljajo serijske povezave za prenos shranjenih meritev v druge naprave.Naprava omogoča tem sistemom na baterije, da vzdržujejo zanesljivo komunikacijo RS 232, medtem ko delujejo iz nizkonapetostnih virov.

Vgrajeni sistemi s podedovanimi serijskimi povezavami

Vgrajeni nadzorni sistemi, ki se uporabljajo pri avtomatizaciji ali testiranju, pogosto sodelujejo s starejšo opremo, ki komunicira prek RS 232. ADM560JRS omogoča sodobnim digitalnim vezjem ohranjanje združljivosti s temi uveljavljenimi serijskimi komunikacijskimi vmesniki.

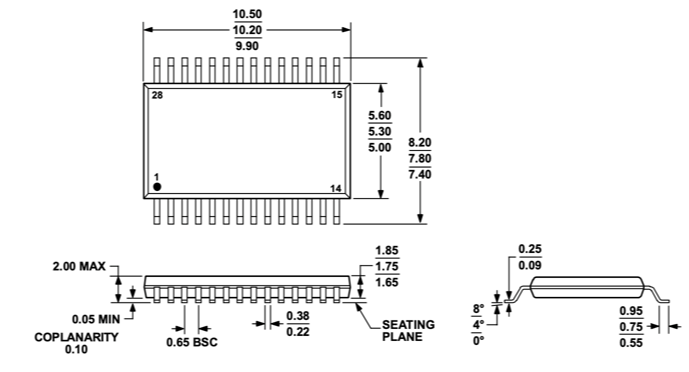

Okvirne dimenzije ADM560JRS

Fizična postavitev paketa predstavlja 28-skrčljiv paket z majhnim orisom, ki se uporablja za ADM560JRS z dimenzijami, izraženimi v milimetrih.Pogled od zgoraj označuje pravokotno telo z vodniki, razporejenimi vzdolž obeh dolgih stranic, in oštevilčevanjem žebljičkov, ki se začnejo v vogalu, označenem s piko.Dolžina ohišja je od 9,90 mm do 10,50 mm, širina ohišja pa od 5,00 mm do 5,60 mm, medtem ko celoten razpon vključno s kabli znaša približno 7,40 mm do 8,20 mm.Razmak med sosednjimi zatiči je določen kot 0,65 mm, kar podpira kompaktno površinsko montažo.Stranski in končni profili prikazujejo sedežno ravnino, kot svinca in toleranco komplanarnosti, z največjo višino paketa blizu 2,00 mm.Dodatne meritve določajo širino kabla, debelino kabla in podaljšek terminala, da se zagotovi združljivost s standardnimi vzorci tal SSOP, ki jih določa JEDEC MO-150-AH.

Prednosti in slabosti ADM560JRS

Prednosti

• Zagotavlja več gonilnikov in sprejemnikov v eni integrirani napravi, kar zmanjšuje število komponent

• Delovanje pri nizki napajalni napetosti primerno za sodobne sisteme nizke porabe

• Integrirana polnilna črpalka odpravlja potrebo po zunanji napajalni napetosti ±RS-232

• Histereza sprejemnika izboljša zanesljivost v okolju z električnim hrupom

• Kompakten paket za površinsko montažo pomaga zmanjšati porabo prostora na plošči

• Podpira standardno komunikacijo RS-232, zaradi česar je široko združljiv s serijskimi napravami

• Nizka poraba energije, primerna za opremo z baterijskim napajanjem

Slabosti

• Največja podatkovna hitrost je omejena na 116 kbps, kar je počasneje v primerjavi s sodobnimi hitrimi vmesniki

• Območje delovne temperature je omejeno na komercialno kakovost (0 °C do 70 °C)

• Za delovanje polnilne črpalke so potrebni zunanji kondenzatorji

• Zasnovan posebej za RS-232, ki velja za starejši komunikacijski standard

• Izdelek je zastarel in ni več v aktivni proizvodnji

ADM560JRS alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primer uporabe/opombe
ADM560JRSZ	Analog Devices Inc.	Pakirano v faktorju oblike 196-LFBGA, zasnovanem za kompaktne elektronske sklope z visoko gostoto.Podpira površinsko montažo in zanesljivo delovanje v širokem industrijskem temperaturnem območju od –40 °C do 85 °C, kar pomaga vzdrževati stabilno delovanje v zahtevnih vezjih.	Uporablja se v naprednih elektronskih sistemih, ki zahtevajo kompaktno embalažo in zanesljivo delovanje.Primeren za industrijske in vgrajene modele, kjer sta pomembna stabilno delovanje in učinkovita uporaba prostora na plošči.
ADM560JRS-KOLUT	Analog Devices Inc.	Dobavljeno v ohišju 16-PDIP, zasnovanem za montažo skozi luknjo.Slog paketa omogoča preprosto namestitev in enostavno rokovanje med sestavljanjem ali preskušanjem.Deluje v tipičnem komercialnem temperaturnem območju od 0 °C do 70 °C.	Običajno se uporablja v razvojnih ploščah, prototipih ali opremi, ki uporablja komponente skozi luknje.Format DIP prav tako olajša odpravljanje težav, zamenjavo in ročno sestavljanje.
ADM560JR	Analog Devices Inc.	Ohišje v kompaktnem ohišju 64-VQFN z izpostavljeno toplotno blazinico.Zasnovan za površinsko montažo, podpira zanesljivo delovanje od –40 °C do 85 °C, hkrati pa izboljša odvajanje toplote in električno ozemljitev.	Zelo primeren za sodobne vgrajene sisteme in industrijsko elektroniko, kjer sta potrebna kompaktna velikost in učinkovito upravljanje toplote.Pogosto se uporablja v zasnovah vezij z visoko gostoto.

O podjetju Analog Devices, Inc.

Analog Devices, Inc. je polprevodniško podjetje, ki razvija integrirana vezja za obdelavo signalov, pretvorbo podatkov in komunikacijo vmesnikov.Podjetje, ustanovljeno leta 1965 s sedežem v Združenih državah Amerike, se osredotoča na tehnologije obdelave analognih, mešanih signalov in digitalnih signalov.Njegovi izdelki se pogosto uporabljajo v industrijskih sistemih, komunikacijski opremi, instrumentih za zdravstveno varstvo, avtomobilski elektroniki in potrošniških napravah.Portfelj podjetja vključuje ojačevalnike, pretvornike podatkov, vmesniška vezja, naprave za upravljanje porabe energije in komponente za obdelavo signalov, zasnovane za elektronske sisteme, ki zahtevajo natančno in zanesljivo obdelavo signalov.

Zaključek

ADM560JRS je zasnovan za upravljanje serijske komunikacije med logičnimi vezji in napravami RS232.V enem paketu dobite štiri oddajnike in pet sprejemnikov, kar omogoča upravljanje z več signalnimi linijami hkrati.Njegova notranja polnilna črpalka ustvarja zahtevane napetosti vmesnika iz enega nizkonapetostnega napajanja.Kompakten paket SSOP pomaga ohranjati majhne in organizirane postavitve vezij.Napravo lahko uporabite v nadzornih sistemih, računalniških vmesnikih in komunikacijski opremi, ki temeljijo na izmenjavi podatkov RS232.S svojo integrirano strukturo zmanjša potrebo po dodatnih komponentah vmesnika.
