ADV7401KSTZ-140 Vodnik za dekoder: Funkcije, aplikacije, specifikacije in podatkovni list

Ta priročnik pojasnjuje vse, kar morate vedeti o ADV7401KSTZ-140.Deluje s številnimi video standardi, kot so NTSC, PAL in HD Formati, kot sta 720p in 1080i.Prav tako ravna z grafiko z visoko ločljivostjo do 1280 × 1024. S svojimi hitrimi pretvorniki, prilagodljivimi izhodnimi možnostmi in podporo za digitalne video vložke, kot je HDMI, je ta čip kot nalašč za uporabo na televizorjih, projektorjih, AV sistemih in video snemalnikih.Ta vodnik vas popelje skozi njegove lastnosti, kako deluje, kako ga nastaviti in kje ga je mogoče uporabiti.

Katalog

ADV7401KSTZ-140 Pregled

The ADV7401KSTZ-140 je prefinjen video dekoder in RGB grafični digitalizator iz analognih naprav, zasnovan za ravnanje z različnimi video formati, vključno s PAL, NTSC in SECAM, ter jih pretvori v digitalni format ITU-R BT.656.Ta čip izstopa zaradi svoje sposobnosti dekodiranja komponent video signalov RGB/YPRPB in digitalizira RGB grafike z ločljivostmi do 1280 × 1024 pri 75 Hz (SXGA).Omogoča ga štirje 10-bitni ADC, ki delujejo po hitrostih vzorčenja do 140 MHz, kar zagotavlja kakovostno video izhod za zahtevne aplikacije.Družina ADV7401 vključuje več modelov, kot sta ADV7401BSTZ-110 in ADV7401BSTZ-80, ki podpirajo nižje največje stopnje vzorčenja ADC 110 MHz oziroma 80 MHz, kar omogoča izbiro modela, ki ustreza njihovim posebnim resoluciji in zahtevami uspešnosti.Ta prilagodljivost omogoča premierno izbiro ADV7401 serije A, ki zahteva robustne zmogljivosti za obdelavo videov.

Če želite povečati svojo linijo izdelkov z visokozmogljivim video dekodiranjem, toplo priporočamo, da z nami oddate naročilo za razsodnega naročilo za ADV7401KSTZ-140.

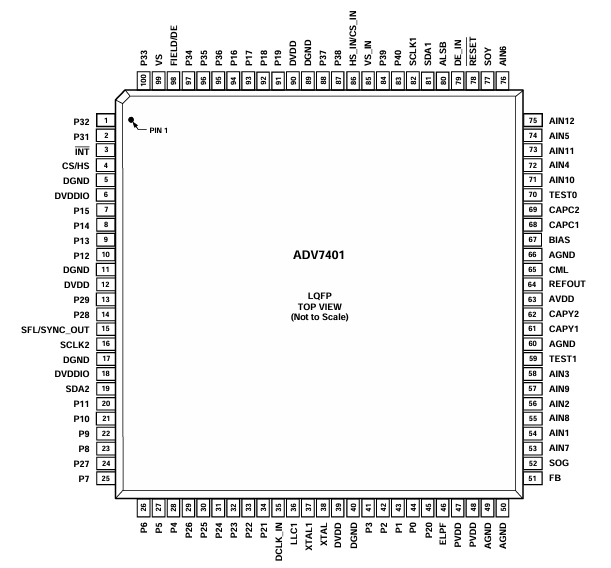

Konfiguracija PIN ADV7401KSTZ-140

Zatiča št.	Mnemonska	Tip	Delovanje
5, 11, 17, 40, 89	DGND	G	Digitalna tla.
49, 50, 66	Agnd	G	Analogno tla.
6, 18	DVDDIO	Str	Digitalna V/I napajalna napetost (3,3 V).
12, 39, 90	DVDD	Str	Digitalna jedra napajalna napetost (1,8 V).
63	AVDD	Str	Analogna napajalna napetost (3,3 V).
47, 48	PVDD	Str	PLL napajalna napetost (1,8 V).
51	Fb	I	Hitro preklopno prekrivanje vhoda.Ta zatič preklopi med CVBS in RGB analogni signali.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 AIN12	I	Analogni video vhodni kanali.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 do P9, P12 do P19	O	Izhodna vrata video pikslov.
33, 32, 31, 30, 29, 24, 14, 13	P22 do P29	I/o	Video vhod/izhodna vrata.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 do P1, P10 do P11, P20 do P21, P31 do P40	I	Vhodna vrata za video pikslov.
3	Int	O	Prekinitev.Ta zatič je lahko aktiven nizko ali aktiven. Ko biti stanja SDP/CP spremenijo to sprožitve.Nabor dogodkov, ki sproži prekinitev je pod nadzorom uporabnikov.
4	Hs/cs	O	HS je izhodni signal horizontalnega sinhronizacije (SDP in Načini CP).CS je digitalni kompozitni sinhronizacijski signal (in je lahko izbran v načinu CP).
99	Vs	O	Izhodni signal vertikalne sinhronizacije (SDP in CP Načini).
98	Polje/de	O	Izhodni signal sinhronizacije polja (ves prepleteni video Načini).Ta zatič je mogoče omogočiti tudi kot signal za omogočanje podatkov (DE) v načinu CP Da bi omogočili neposredno povezavo s HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/o	I²C serijski vhod/izhodni zatiči serijski podatki.SDA1 so podatki Linija za krmilna vrata in SDA2 je podatkovna vrstica za Reaktion VBI pristanišče.
82, 16	SCLK1, SCLK2	I	I²C serijski vhod vrat (največja ura 400 kHz). SCLK1 je linija ure za krmilna vrata, SCLK2 VBI VBI PODATKOV DATA.
80	Alsb	I	Ta pin izbere naslov I²C za nadzor ADV7401 in VBI pristanišča za odčitavanje.ALSB, nastavljen na Logic 0, nastavi naslov za pisanje Nadzorna vrata 0x40 in naslov za branje za vrata VBI 0x21.Alsb Nastavite na logiko Visoko nastavite naslov za pisanje za krmilna vrata 0x42 in Naslov odčitavanja za vrata VBI 0x23.
78	Ponastaviti	I	Vhod za ponastavitev sistema, aktiven nizek.Najmanj impulz z nizkim ponastavitvijo Za ponastavitev vezja ADV7401 je potrebna širina 5 ms.
36	LLC1	O	LLC1 je izhodna ura, zaklenjena z linijo za podatke o pikah (Razpon je 12,825 MHz do 140 MHz za adv7401kstz-140; 12,825 MHz do 110 MHz za adv7401bstz-110;12.825 MHz do 80 MHz za ADV7401BSTZ-80).
38	XTAL	I	Vhodni zatič v kristal 28.63636 MHz ali je lahko Overdrid z zunanjim 3,3 V 28.63636 MHz vir oscilatorja ure adv7401.
37	XTAL1	O	Ta zatič se poveže s kristalom 28.63636 MHz ali omogoča Uporaba povezave s 3,3 V 28.63636 MHz Oscilator za uporabo kot a Ura za ADV7401.V kristalnem načinu mora biti kristal temeljni.
46	ELPF	O	Priporočeni filter za zunanjo zanko mora biti povezan Ta pin ELPF.
70	Test0	Nc	Ta zatič je treba ostati nepovezan ali alternativno vezan do agnd.
59	Test1	O	Ta zatič je treba ostati nepovezan.
15	Sfl/sync_out	O	Frekvenčna ključavnica podvoznika (SFL).Ta zatič vsebuje a serijski izhodni tok, ki ga lahko uporabite za zaklepanje frekvence podvozja, ko Ta dekoder je povezan s katerim koli analognim digitalnim video dajalnikom. Sync_out je narezan sinhronizacijski izhodni signal, ki je na voljo samo v načinu CP.
64	Recifut	O	Referenčni izhod notranjega napetosti.
65	Cml	O	PIN v skupnem nivoju (CML) za notranje ADC.
61, 62	Capy1, capy2	I	Omrežje kondenzatorja ADC.
68, 69	CAPC1, CAPC2	I	Omrežje kondenzatorja ADC.
67	Pristranskost	O	Zunanja nastavitev pristranskosti.Priključite priporočeno upor (1,35 kΩ) med zatičem in ozemljitvijo.
86	Hs_in/cs_in	I	Lahko konfigurirate v načinu CP, da je digitalni HS vhodni signal ali digitalni vhodni signal CS, ki se uporablja za pridobivanje časa v 5-žičnici ali 4-žični RGB način.
85	Vs_in	I	Vs vhodni signal.Uporablja se v načinu CP za 5-žični časovni način.
79	De_in	I	Podatki omogočajo vhodni signal.Uporablja se v 24-bitnem digitalnem vnosu Način vrat (na primer obdelava 24-bitnih RGB podatkov iz DVI RX IC).
35	Dclk_in	I	Vhodni signal ure.Uporablja se v 24-bitnem digitalnem vnosu (na primer obdelava 24-bitnih RGB podatkov iz DVI RX IC) in tudi v Digitalni način vnosa CVBS.
52	Sog	I	Sinhronizacijo na zeleni vhod.Uporablja se v vgrajenem načinu sinhronizacije.
77	Soja	I	Sinhronizacija na vhodu luma.Uporablja se v vgrajenem načinu sinhronizacije.

ADV7401KSTZ-140 funkcij

• Hitro analogna-digitalna pretvorba: ADV7401KSTZ-140 je opremljen s štirimi 10-bitnimi analogno-digitalnimi pretvorniki (ADC), ki lahko delujejo s hitrostjo vzorčenja do 140 MHz.Ta sposobnost mu omogoča učinkovito digitalizacijo video signalov z visoko ločljivostjo, zaradi česar je primeren za napredne aplikacije za obdelavo video obdelave.

• Vsestranski analogni vhodni multiplekser: Ta naprava ima 12-kanalni analogni vhodni multiplekser, ki vključuje hitro prazno podporo Scart.Ta funkcionalnost omogoča brezhibno preklapljanje med različnimi analognimi video viri, ki ustrezajo različnim vhodnim zahtevam za video sisteme.

• Celovita podpora za video standard: ADV7401KSTZ-140 podpira široko paleto video barvnih standardov, vključno z NTSC, PAL in SECAM.Prav tako lahko obdeluje komponentne video formate, kot so 525p, 625p, 720p in 1080i, kar zagotavlja združljivost z različnimi globalnimi video formati in ločljivostmi.

• Grafična digitalizacija: Sposobnost digitalizacije RGB grafike do ločljivosti 1280 × 1024 pri 75 Hz (SXGA), ADV7401KSTZ-140 je idealen za aplikacije, ki zahtevajo grafično obdelavo z visoko ločljivostjo, kot so napredni nadzorni sistemi in digitalne signalizacije.

• Napredna pretvorba barvnega prostora: Naprava vključuje matrico pretvorbe barvnega prostora 3 × 3, ki olajša prožno pretvorbo med različnimi barvnimi prostori, kot sta YCRCB do RGB in obratno.Ta funkcija je odlična za ohranjanje barvne natančnosti in kakovosti v multimedijskih aplikacijah.

• Digitalna vhodna vrata: ADV7401KSTZ-140 vključuje 24-bitna digitalna vhodna vrata, ki podpirajo podatke iz ICS sprejemnika DVI/HDMI.Ta funkcija poveča združljivost čipa s sodobnimi digitalnimi video viri, kar omogoča, da se vključi v široko paleto digitalnih multimedijskih sistemov.

• Programirani izhodni vmesniki : Ponuja programabilen izhodni vmesnik, ki ga je mogoče nastaviti na 12-bitni 4: 4: 4 ali 8-bit 4: 2: 2 dvojna hitrost podatkov (DDR) izhodnih formatov.Ta prilagodljivost zagotavlja, da je mogoče izhod prilagoditi določenim potrebam aplikacije, bodisi za radiodifuzijsko opremo ali elektroniko.

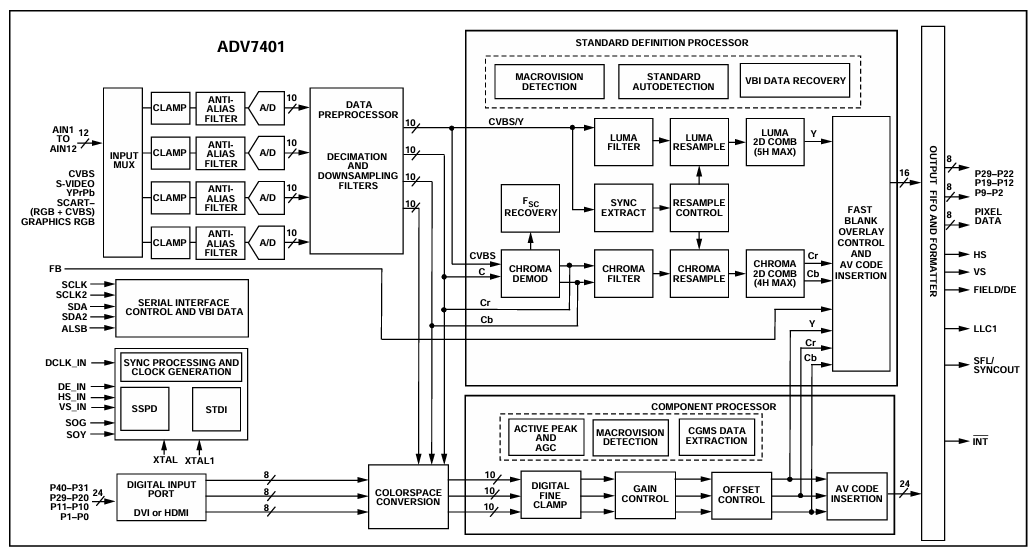

ADV7401KSTZ-140 blok diagram

Diagram ADV7401KSTZ-140 ponazarja notranje funkcionalne bloke tega naprednega video dekoderja in digitalizatorja, ki poudarja, kako obdeluje različne analogne video signale v digitalni izhod.Čip podpira več vhodnih formatov, kot je CVBS, S-video, Ypbprin RGB, vse usmerjene skozi vhodni MUX, ki izbere med 12 analognimi vhodi (AIN1 do AIN12).Vsak izbrani signal gre skozi a Objemka in Filter anti-alias Za pripravo signala za digitalizacijo enega od integriranih 10-bitnih analognih-digitalnih pretvornikov (A/D).

Ko so digitalizirani, se signali obdelujejo v Predprocesor podatkov, kar vključuje Decimacija in Zmanjšanje filtrov Za zmanjšanje hitrosti podatkov in pripravo signalov za nadaljnjo digitalno obdelavo.Glede na vrsto vnosa se lahko video obdelamo skozi bodisi Standardni definicijski procesor ali Komponentni procesor.The Sd Procesor obdeluje kompozitne in S-video signale in izvaja naloge, kot so Krom demodulacija, Filtriranje luma in kroma, Filtriranje glavnikain Preoblikovanje, zagotavljanje jasne ločitve komponent svetilnosti in krominacije.Vključuje tudi funkcije, kot so Zaznavanje makrovisije in VBI obnovitev podatkov.

Za komponentni video Komponentni procesor je odgovoren za operacije, kot so Pridobiti nadzor, Odmik popravkain Aktivni vrh in AGC prilagoditve.Vključuje CGMS in Macrovision Zaznavanje podatkov za skladnost z zaščito kopij.Poleg tega obstaja Pretvorba barvnega prostora za prilagajanje Ycbcr ali RGB signali v zahtevano izhodno obliko.Vsi obdelani signali se zbližajo v Izhodni fifo in Oblikovanje, kjer so poravnani, oblikovani in sinhronizirani, preden se iznašajo kot podatki o digitalnih pikah, skupaj s signali sinhronizacije, kot so Hs, Vs, Polje/de, in drugi.Diagram prikazuje tudi podporo za Dvi ali HDMI vnos prek 8-bitnega digitalnega vrat in vgrajen Serijsko Nadzor vmesnika za komunikacijo in konfiguracijo.

Specifikacije ADV7401KSTZ-140

Tip	Parameter
Proizvajalec	Analogne naprave Inc.
Embalaža	Pladenj
Status dela	Aktivno
Delovanje	Dekoder, digitalizator
Prijave	Potrošniški video
Standardi	ITU-R BT.656, NTSC, PAL, SECAM
Kontrolni vmesnik	Serijsko
Napetost - Dobava	1,65V ~ 3,6V
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	100-LQFP
Paket dobaviteljskih naprav	100-LQFP (14x14)
Številka osnovnega izdelka	Adv7401

ADV7401KSTZ-140 aplikacij

Televizorji z visoko ločljivostjo (HDTVS)

ADV7401KSTZ-140 se uporablja v različnih vrstah HDTV, vključno z modeli LCD, DLP ™, plazme in CRT, da dekodira in obdelajo široko paleto video signalov.Njegova sposobnost ravnanja z več standardi in formatom oddajanja je pomembna sestavina za zagotavljanje široke združljivosti in kakovostnega video izida v televizijski tehnologiji.

Projektorji

Ta video dekoder je sestavni del projektorjev LCD in DLP, kjer izboljšuje zmogljivosti za obdelavo videov.Projektorjem omogoča natančno upodabljanje vsebin z visoko ločljivostjo, zaradi česar je idealen tako za namestitve domačega kina kot za profesionalna predstavitvena okolja.

Set-Top Boxes (STBS) z osebnim video snemalnikom (PVR)

V set-vrhunskih poljih ADV7401KSTZ-140 olajša dekodiranje različnih video formatov, za ogled in snemanje vsebin iz različnih virov.Ta funkcija podpira funkcionalnost osebnih video snemalnikov, prilagodljivih možnosti gledanja in snemanja.

Audio-Video sprejemniki (AVRS)

Čip izboljšuje sprejemnike avdio-video, tako da z upravljanjem zvoka vključi robustne zmogljivosti za dekodiranje videoposnetkov.Ta integracija je dobra za AVR, ki se uporabljajo v domačih zabavnih sistemih, ki zagotavljajo brezhibno zvočno in video izkušnjo v eni sami napravi.

Pretvorniki za večkratno skeniranje

ADV7401KSTZ-140 se uporablja pri pretvornikih večformatov za pomoč pri pretvorbi video signalov med različnimi formati in ločljivostmi.Ta aplikacija je odlična za zagotavljanje združljivosti in vzdrževanje kakovosti videov v različnih prikazu in standardih.

DVD -jevi snemalniki s progresivno podporo za vnos skeniranja

V DVD-jih snemalniki igra ADV7401KSTZ-140 vlogo z dekodiranjem in digitalizacijo dohodnih video signalov, ki podpira progresivne vhode skeniranja.Ta zmogljivost omogoča DVD-jevim rekordnikom, da zajamejo in shranijo kakovostno video vsebino, kar izboljšuje celotno kakovost snemanja.

ADV7401KSTZ-140 Podobni deli

• Adv7401bstz-110

• Adv7401wbstz-110

• Adv7441abstz-110

ADV7401KSTZ-140 koraki programiranja

1. Izberite ustrezen primarni način (prim_mode) in video standard (vid_std): Izbira primarnega načina in video standarda je pomembna, saj določa, kako ADV7401KSTZ-140 razlaga dohodni video signal.Register PriM_MODE identificira primarno obliko video vnosa (npr. NTSC, PAL), medtem ko register VID_STD določa standardne podrobnosti (npr. 525i, 625i).Pravilno nastavitev teh registrov zagotavlja, da lahko video dekoder obravnava posebne atribute vhodnega signala, kot sta hitrost kadra in ločljivost.

2. Konfigurirajte uro zaklepanja (Latch_CLK): Nastavitev ure za zapah je pomembna za sinhronizacijo obdelave video podatkov.S programiranjem registra Latch_CLK prilagodite čas zaklopa podatkov, da se ujema s frekvenco vhodnega videoposnetka slikovnih pik.Ta korak je pomemben za zagotovitev, da video dekoder pravilno zajame in obdeluje vsak piksel ob pravem času, pri čemer se izogne ​​težavam s časom ali korupcijo podatkov.

3. Nastavite razmerje delilnika PLL: Ta korak vključuje ročno nastavitev razmerja delilnika PLL (fazno zaklenjeno zanko) za ustvarjanje pravilnega izhoda pik iz dane vhodne frekvence.Če omogočite ročni nadzor (pll_div_man_en) in programirate pll_div_ratio, lahko natančno prilagodite uro izhodnih pik, da ustrezajo posebnim potrebam vašega zaslona ali nadaljnjega sistema za obdelavo.Ta natančen nadzor je dober za ohranjanje celovitosti signala in sinhronizacijo v vaši verigi za obdelavo.

4. Konfigurirajte nastavitve črpalke VCO in PLL: Nastavitev območja VCO (napetosti nadzorovanega oscilatorja) in prilagajanje črpalke PLL sta pomembna za stabilizacijo frekvence ustvarjene ure slikovnih pik.Registri VCO_RANGE in PLL_QPUMP omogočajo optimizacijo zmogljivosti PLL v različnih obratovalnih pogojih, kar zagotavlja, da izhodna ura ostane stabilna in znotraj potrebnih specifikacij za zanesljivo video dekodiranje.

5. Nastavite dolžino proste črte (FR_LL): V situacijah, ko je video vhod izgubljen ali prekinjen, nastavitev dolžine proste vožnje pomaga ohraniti dosleden izhod z določitvijo dolžine vrstice v načinu prostega vodenja.Z izračunom in nastavitvijo registra FR_LL na podlagi pričakovanega obdobja vrstice lahko ADV7401KSTZ-140 nadaljuje z oddajanjem video okvirjev s pravilnim časom, kar je dobro za aplikacije, ki zahtevajo stalno video prisotnost.

ADV7401KSTZ-140 Prednosti

Vsestranska združljivost formata

ADV7401KSTZ-140 izstopa zaradi svoje sposobnosti podpore najrazličnejšim video standardom, vključno z NTSC, PAL, SECAM in formatom visoke ločljivosti, kot sta 720p in 1080i.Lahko se loti RGB grafike do ločljivosti SXGA.Ta široka združljivost omogoča uporabo čipa v različnih aplikacijah, ne da bi skrbela za omejitve formata.

Kakovostna video obdelava

Opremljen s štirimi 10-bitnimi ADC, ki lahko vzorčijo do 140 MHz, ADV7401KSTZ-140 zagotavlja kakovostno video obdelavo.Ta sposobnost mu omogoča zajemanje in pretvorbo video signalov z večjo jasnostjo in barvno natančnostjo, kar zagotavlja vrhunsko reprodukcijo videov.To je koristno pri aplikacijah, kjer je pomembna kakovost videoposnetkov, na primer pri medicinskem slikanju, radiodifuzijskem oddajanju in varnostnih sistemih.

Poenostavljena zasnova sistema

Z vključevanjem tako dekodiranja videoposnetkov kot RGB grafične digitalizacije v en sam čip ADV7401KSTZ-140 poenostavi celotno zasnovo sistema.Ta integracija zmanjšuje število komponent, potrebnih v fazi načrtovanja, kar vodi do prihrankov stroškov v smislu materialov in montaže.Prav tako poveča zanesljivost sistema zaradi manj povezav in potencialnih točk odpovedi, zaradi česar je učinkovita rešitev za zapletene multimedijske sisteme.

Prilagodljive možnosti izhoda

Naprava ponuja prilagodljive izhodne vmesnike, ki lahko podpirajo 12-bitni 4: 4: 4 in 8-bit 4: 2: 2 dvojna hitrost podatkov (DDR) pik.Ta prilagodljivost omogoča prilagajanje izhodnega formata na podlagi njihovih posebnih zahtev aplikacije, ne glede na to, ali potrebujejo visoko barvno zvestobo za digitalne oznake ali optimizirane formate slikovnih pik za video vmesnike.Ta prilagodljivost zagotavlja, da se lahko ADV7401KSTZ-140 učinkovito uporablja pri različnih končnih uporabi.

Zanesljiva uspešnost v različnih pogojih

ADV7401KSTZ-140 je zasnovan tako, da deluje v industrijskem temperaturnem območju od –40 ° C do +85 ° C, za zanesljivo delovanje v širokem številnih okoljskih razmerah.Ta robustnost je primerna za uporabo v aplikacijah na prostem, industrijskih nastavitvah in drugih scenarijih, kjer skrbijo temperaturna nihanja.Napravo se lahko zanesete, da ohranite dosledne zmogljivosti, ne glede na toplotne izzive, ki bi lahko nastali v operativnih okoljih.

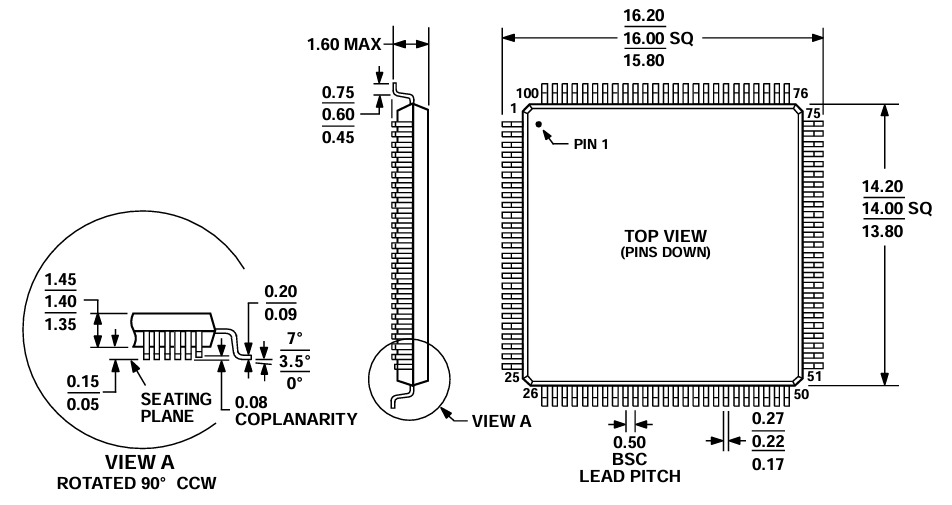

ADV7401KSTZ-140 Dimenzije embalaže

Paketne dimenzije

Parameter	Dimenzija (mm)
Velikost telesa (značilna)	14,00 × 14,00
Velikost telesa (min - max)	13.80 - 14.20
Skupni razpon svinca (min - max)	15.80 - 16.20
Višina paketa (največ)	1.6
Višina telesa (min - max)	1,35 - 1,45
Širina svinca (min - max)	0,17 - 0,27
Svinčeno igrišče (osnovni razmik)	0,5
Višina svinca	0,05 - 0,15
Poseg svinca kot	0 ° - 7 °
Svinčena koplanarnost (največ)	0,08

Oris paketa

ADV7401KSTZ-140 proizvajalca

ADV7401KSTZ-140 je prefinjen večformatski video dekoder in grafični digitalizator, ki ga izdeluje Analogne naprave Inc., priznani vodja v industriji polprevodnikov.Analogne naprave, znane po svoji inovacijah in zanesljivosti, so specializirane za razvoj in proizvodnjo širokega paleta integriranih vezij za aplikacije za obdelavo signalov.Strokovno znanje podjetja zagotavlja, da je ADV7401KSTZ-140 sposoben dostaviti visokozmogljivo video dekodiranje in podpira različne video formate in standarde za večpredstavnostne aplikacije.

Zaključek

ADV7401KSTZ-140 izstopa kot robustna in prilagodljiva rešitev za zahtevne naloge za obdelavo video signalov.S podporo za več globalnih video standardov, z visoko ločljivostjo RGB digitalizacijo, programirljivimi izhodnimi oblikami in delovanjem v območjih industrijske temperature zagotavlja zanesljivost in zmogljivost tako v potrošniških kot v profesionalnem okolju.Ne glede na to, ali za izboljšanje multimedijskih sistemov, poenostavitev oblikovalske arhitekture ali zagotavljanje združljivosti v različnih formatih, ta dekoder/digitalizator ponuja prednosti.ADV7401KSTZ-140 ostaja vsestranska in prihodnja komponenta za integrirane video aplikacije.
