AT89S52-24PU mikrokontroler: alternative, pinout in podatkovni list

Ta članek raziskuje mikrokontroler AT89S52-24PU, ki poudarja njegove značilnosti, praktične uporabe in kako učinkovito ravna z močjo in zmogljivostjo v zahtevnih aplikacijah.Ta naprava je znana po 8K bajtih bliskovnega pomnilnika in nizke porabe energije in je idealna, da bi uravnotežila energetsko učinkovitost z robustno funkcionalnostjo v napravah, ki jih poganjajo bateriji.

Katalog

1. Kaj je AT89S52-24PU?

2. Konfiguracija pin AT89S52-24PU

3. Simbol, odtis in CAD simbol AT89S52-24PU

4. značilnosti AT89S52-24PU

5. AT89S52-24PU tehnične specifikacije

6. AT89S52-24PU podobni deli

7. Funkcionalni blok diagram AT89S52-24PU

8. Programiranje pomnilnika Flash (vzporedni način

9. Preverjanje pomnilnika bliskavice (vzporedni način

10. Prenos serijskega pomnilnika bliskavice

11. Alternative AT89S52-24PU

12. aplikacije AT89S52-24PU

13. Paket za AT89S52-24PU

14. Informacije o proizvajalcu AT89S52-24PU

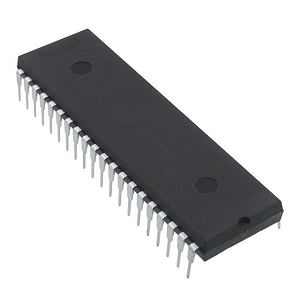

Kaj je AT89S52-24PU?

The AT89S52-24PU MicroController je zelo prilagodljiva naprava, ki združuje 8-bitni CPU s programirljivim bliskovnim pomnilnikom na enem samem čipu.Ta mikrokontroler z izkoriščanjem napredne nehlapne tehnologije pomnilnika Atmel ohranja združljivost s cenjenim navodilom 80C51.Njegova reprogramirana bliskavica na čipu skrbi za različne potrebe različnih vgrajenih krmilnih sistemov na način, ki je hkrati učinkovit in stroškovno učinkovit.Mikrokontroler ima 8K bliskavice in 256 bajtov RAM -a, kar zagotavlja veliko zmogljivosti za zapleteno programiranje in oskrbo z aplikacijami, ki zahtevajo zapleteno obdelavo podatkov.Vključitev 32 splošnih v/I linij ponuja vsestranskost za povezovanje široke palete perifernih naprav.

S tremi 16-bitnimi časovniki/števci AT89S52-24PU podpira natančne časovne funkcije, ki so neprecenljive za nastavitve obdelave in nadzora podatkov.Dvojni kazalci podatkov izboljšujejo učinkovitost obdelave podatkov in učinkovito podpirajo hitre scenarije prenosa podatkov.Časovnik straže dodaja plast zanesljivosti s ponastavitvijo sistema med nepravilnostmi programske opreme, kar je značilnost, ki jo skrbijo sektorji, ki dajejo prednost dolgoročni celovitosti sistema.Zmogljivost mikrokontrolerja za statično delovanje pri različnih frekvencah pomaga pri uravnoteženju zmogljivosti s porabo energije.Razpoložljivost načinov varčevanja z močjo, vključno s prostem teku in vklopu, poudarja njegovo primernost za aplikacije, ki jih upravljajo baterije, kar zagotavlja zadrževanje vsebine pomnilnika med fazami napajanja.Te lastnosti obravnavajo pomisleke glede energetske učinkovitosti, kar dokazuje njeno sprejetje v prenosnih in na daljavo.

Konfiguracija pin AT89S52-24PU

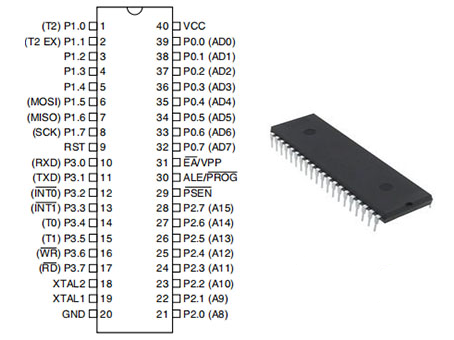

AT89S52-24PU Pinout

Zatič št	Ime pin	Opis
1-8	Pristanišče 1	Vmesnik 1 ima notranje vleke in je 8-bitni dvosmerna V/I pristanišče.Štiri vhode TTL lahko v vrat 1 potopijo/vir izhodni medpomnilniki.Ko se 1 zapiše v pristanišče 1 zatiče, notranje vleke Potegnite jih visoko, kar jim omogoča, da se uporabljajo kot vhodi.Zaradi notranjega Povlečniki, vrat 1 zatiči, ki so zunaj potisnjeni nizki, bodo izvorni tok (IIL) kot vhodi.Poleg tega, kot je prikazano v tabeli, lahko nastavite P1.0 in P1.1 biti timer/števec 2 vhod zunanjega štetja (P1.0/T2) in Časovnik/števec 2 sprožilni vhod (P1.1/T2EX).Med Flash Programiranje in preverjanje, vrata 1 prejme tudi naslov nizkega reda bajti.
9	Prst	Vhod je treba ponastaviti.Medtem ko je oscilator Delovanje, visoko na tem zatiču za dva strojna cikla napravo ponastavi. Potem ko je čuvaj izklopljen, se ta zatič za 98 oscilator obdobja.To funkcijo lahko onemogočite s pomočjo disrto bit v SFR AUXR (naslov 8eh).Zmogljivost za ponastavitev visokega izpada je privzeto omogočena v bitu Surto.
10-17	Pristanišče 3	Pristanišče 3 je notranji 8-bitni dvosmerni V/I pristanišče.Štiri vhode TTL se lahko s pomočjo izhodnih medpomnilnikov vrat 3 potopijo ali pridobivajo. Ko se 1 zapiše v vrat 3 zatiče, jih notranje vleke potegnejo visoko, ki jim omogoča, da se uporabljajo kot vhodi.Zaradi vleke vstavite 3 zatiče so zunanje vlečene nizke bodo vir tok (IIL) kot vhodi.Za bliskavico Programiranje in preverjanje, vrata 3 prejme nekaj kontrolnih signalov.Kot je navedeno V spodnjem grafikonu Port 3 podpira tudi funkcije številnih AT89S52 posebne funkcije.
18	XTAL2	Izhod iz ojačevalnika oscilatorja.
19	XTAL1	Vnos v invertirajoči ojačevalnik oscilatorja in vhod v notranje delovno vezje.
20	Gnd	Tla.
21-28	Pristanišče 2	Pristanišče 2 je notranji 8-bitni dvosmerni V/I pristanišče.Štirje vhodi TTL lahko v izhodnih medpomnilnikih vrat 2 potopijo/vir.Kdaj 1 je zapisana v zatiči v pristanišču, notranje vleke jih vlečejo visoko, kar omogoča jih je treba uporabiti kot vhode.Zaradi notranjega vleka vstavite 2 zatiče so zunaj potiskani nizki, bo izvorni tok (IIL) kot vhodi.Med naboji iz zunanjega pomnilnika programa in dostopa do zunanjega pomnilnika podatkov, ki uporabljajo 16-bitni naslovi (MOVX @ DPTR), Port 2 oddaja bajt naslova visokega reda. Pri prenašanju 1S v pristanišču 2 pri tem uporablja močne notranje vleke aplikacija.Vrat 2 oddaja vsebino registra P2 posebne funkcije Med 8-bitnim naslovom dostopa do zunanjega pomnilnika podatkov (MOVX @ RI).Med Flash programiranje in preverjanje, vrata 2 poleg tega dobijo visoki red naslovnice in različni kontrolni signali.
29	Psen	Pokliče se bralni strobe v zunanji programski pomnilnik Programska trgovina Enable (PSEN).PSEN se aktivira dvakrat vsak strojni cikel, ko AT89S52 izvaja kodo iz zunanjega pomnilnika programskega programa z dvema PSEN Aktivacije, prezrte med vsakim dostopom do zunanjega pomnilnika podatkov.
30	Ale/prog	Izhodni impulz za zaklep naslova (ALE) se uporablja Med zunanjimi dostopi po pomnilniku zaskočite nizki bajt naslova.Med Flash programiranje, ta zatič služi tudi kot vhod programa Pulse (Prog). Ale se sprošča z enakomerno hitrostjo 1/6 frekvence oscilatorja v običajni delovanje in se lahko uporablja za zunanji čas ali uro.Vendar med Vsak dostop do zunanjega pomnilnika podatkov je en ale impulz preskočen.Nastavitev bita 0 lokacije sfr 8eh do 0 onemogoči delovanje ALE, če želite.Ale je samo aktiven Ko je bit nastavljen prek navodila za MOVX ali MOVC.V nasprotnem primeru je zatič dvignjeno visoko, a šibko.Če je mikrokontroler v načinu zunanjega izvajanja, Nastavitev bitja, ki ga je mogoče z alejem, nima učinka.
31	Ea/vpp	Zunanji dostop je vklopljen.Da naprave omogoči Pridobite kodo iz zunanjih programov pomnilniške regije, ki se začnejo ob 0000H in konča Pri FFFFH mora biti EA povezan z GND.Če je ključavnica 1 kodirana, pa EA bo notranje zaskočen na ponastavitvi.Za notranje izvajanje programov, EA mora biti privezan na VCC.Med programiranjem bliskavice ta pin dodatno Prejema 12-voltno programiranje Omogoči napetost (VPP).
32-39	Pristanišče 0	Vmesnik 0 je dvosmerni 8-bitni vhodni vhodni vhodni vhod. Vsak zatič lahko potopi osem vhodov TTL kot izhodna vrata.Zatiči na pristanišču 0 lahko se uporablja kot vhode z visoko impedanco, ko jim je zapisano 1s.Med dostopom na zunanji program in pomnilnik podatkov, lahko vrat 0 nastavite tudi kot Multipleksirani naslov/podatkovni vodilo z nizkim redom.P0 odlikuje notranje vleke v tem način.Med programiranjem Flash vrat 0 dobi tudi kodne bajte in izhode med preverjanjem programa.Med preverjanjem programa se zunanja vleka so potrebni.
40	Vcc	Napajalna napetost.

Simbol, odtis in model AT89S52-24PU

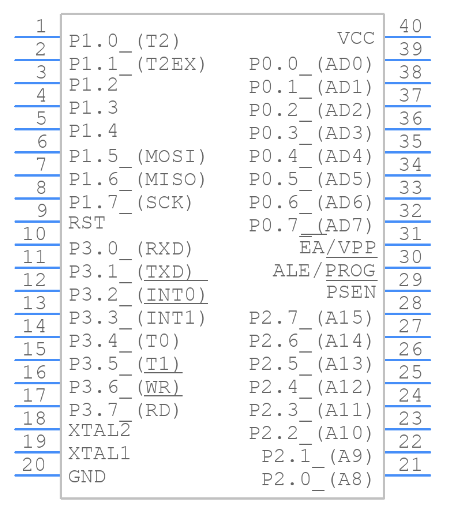

AT89S52-24PU Symbol

AT89S52-24PU simbol

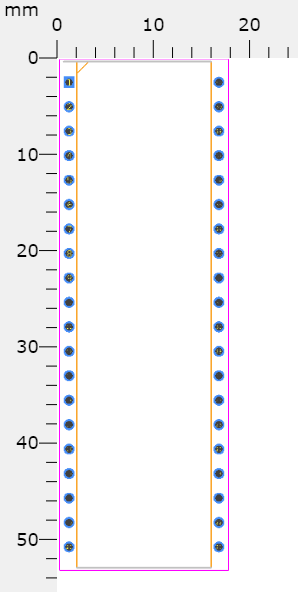

AT89S52-24PU Footprint
Odtis AT89S52-24PU

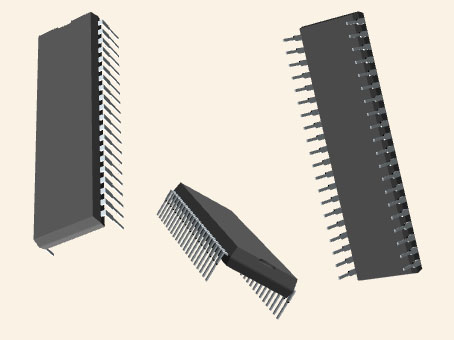

AT89S52-24PU CAD model

Značilnosti AT89S52-24PU

• Standardna skladnost MCS®-51: Popolnoma združljiva s standardom MCS®-51, kar zagotavlja robustne in zanesljive zmogljivosti.

• 8K ISP Flash pomnilnik: shrani velike programe.Podpira do 10.000 ciklov pisanja/brisanja, idealnih za dolgoročne aplikacije.

• Široka delovna napetost (4V - 5,5V): Prilagodi se različnim napajalnim okoljem.

• Delovanje visoke hitrosti: obravnava statične pogoje do 33 MHz, kar uravnoteži energetsko učinkovitost s potrebami po zmogljivosti.

• Izboljšana varnost: Funkcije zaklepanja pomnilnika ščitijo intelektualno lastnino.Preprečuje nepooblaščen dostop ali spremembe.

• Prilagodljive V/I in časovne funkcije: Enostavna integracija s senzorji in napravami.Natančen nadzor za časovne aplikacije, ki zahtevajo natančen čas.

• Dvojni kazalci podatkov: povečuje učinkovitost pri podatkovnih nalogah, kot sta obdelava signalov in komunikacija.Poenostavi ravnanje s tokom podatkov.

• Načini varčevanja z energijo: Načini v prostem teku in napajanju zmanjšujejo porabo energije.Optimiziran za prenosne naprave in trajnostne modele.

AT89S52-24PU tehnične specifikacije

Tip	Parameter
Tovarniški čas	7 tednov
Monta	Skozi luknjo
Paket / ohišje	40-dip (0,600, 15,24 mm)
Število I/OS	32
Delovna temperatura	-40 ° C ~ 85 ° C TA
Serija	89s
Koda JESD-609	E3
Status dela	Aktivno
Število odpovedi	40
Napajalna napetost	5V
Frekvenca	33MHz
Delovna napajalna napetost	5V
Vmesnik	UART
Kontaktirajte prevleko	Kositer
Vrsta pritrditve	Skozi luknjo
Število zatičev	40
Časovniki Watchdog	DA
Embalaža	Cev
Objavljeno	1997
PBFREE koda	DA
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Položaj terminala	Dvojno
Terminalni nagib	2,54 mm
Osnovna številka dela	AT89S52
Napajanje	5V
Velikost pomnilnika	8kb
Hitrost	24 MHz
Napetost - Dobava (VCC/VDD)	4V ~ 5,5V
Število bitov	8
Periferne naprave	Wdt
Velikost jedra	8-bit
Povezljivost	UART/USART
Čas dostopa	24 µs
DMA kanali	Ne
PWM kanali	Ne
Število časovnikov/števcev	3
Število UART kanalov	1
Dolžina	52,58 mm
Doseči SVHC	Brez SVHC
Status ROHS	ROHS3 skladen
Vrsta oscilatorja	Notranje
Velikost RAM -a	256 x 8
UPS/UCS/periferni tip ICS	Mikrokontroler
OSRNI procesor	8051
Vrsta pomnilnika programa	Flash
Velikost programa pomnilnika	8kb 8k x 8
Velikost bit	8
Ima ADC	Ne
Širina podatkovnega vodila	8b
DAC kanali	Ne
Širina naslova avtobusa	8b
Višina	4.826 mm
Širina	13,97 mm
Utrjevanje sevanja	Ne
Brez vodi	Brez vodi

AT89S52-24PU podobni deli

Tri komponente, navedene na desni strani, so po specifikacijah podobne kot pri mikročipini tehnologiji AT89S52-24PU.

Številka dela	Proizvajalec	Paket / ohišje	Število zatičev	Širina podatkovnega vodila	Število V/I.	Vmesnik	Velikost pomnilnika	Napajalna napetost	Periferne naprave
AT89S52-24PU	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	32	UART	8 kb	5 v	Wdt
AT89C55WD-24PU	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	32	SPI, UART, USART	32 kb	5 v	Wdt
AT89S51-24PU	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	32	UART, USART	4 kb	5 v	Wdt
AT89C51RC-24PU	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	32	UART, USART	20 kb	-	Wdt

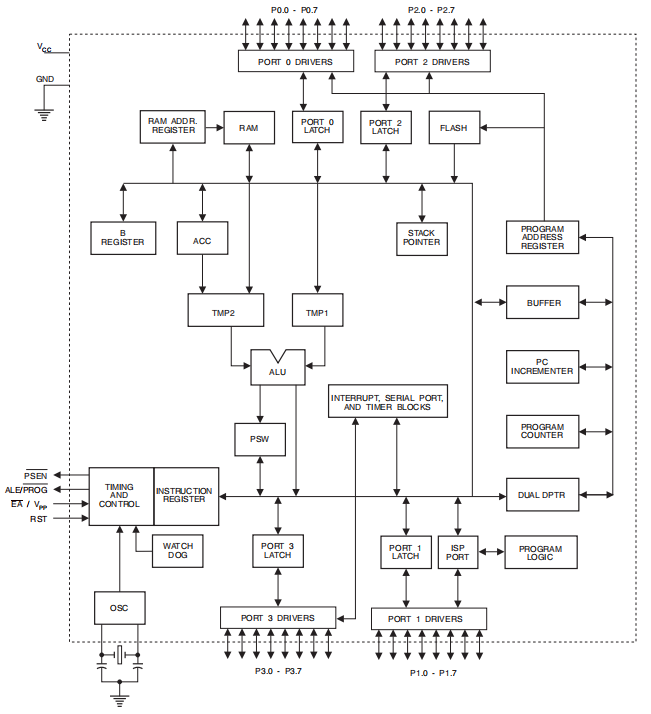

Funkcionalni blok diagram AT89S52-24PU

Spodnji diagram prikazuje funkcionalno strukturo blokov AT89S52-24PU.

Functional Block Diagram

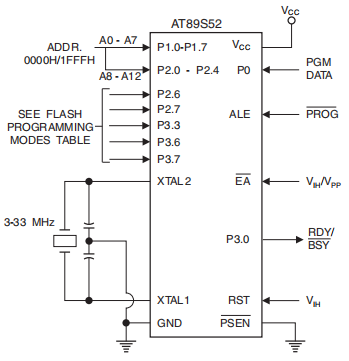

Programiranje pomnilnika Flash (vzporedni način)

Spodnja slika prikazuje postopek programiranja bliskovnega pomnilnika AT89S52-24PU v vzporednem načinu.

Programming the Flash Memory (Parallel Mode)

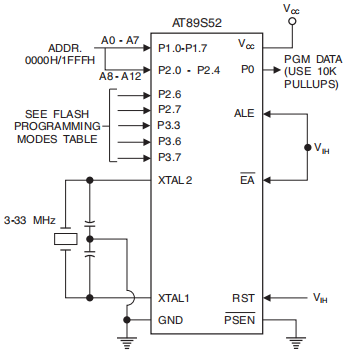

Preverjanje pomnilnika bliskavice (vzporedni način)

Spodnja slika prikazuje postopek preverjanja pomnilnika bliskavice v vzporednem načinu za AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

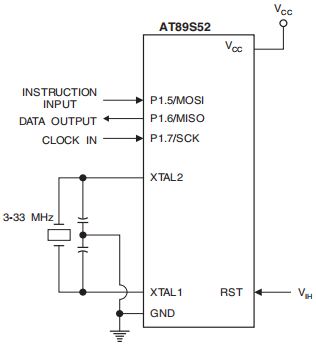

Prenos serijskega pomnilnika Flash pomnilnik

Spodnja slika prikazuje postopek serijskega prenosa za bliskovni pomnilnik AT89S52-24PU.

Flash Memory Serial Downloading

Alternative AT89S52-24PU

Številka dela	Opis	Proizvajalec
AT87F52-24PC	Mikrokontroler, 8-bitni, bliskavico, 8051 CPU, 24MHz, CMO, PDIP40, 0,600 palcev, plastika, DIP-40	Atmel Corporation
AT87F52-24PI	Mikrokontroler, 8-bitni, bliskavico, 8051 CPU, 24MHz, CMO, PDIP40, 0,600 palcev, plastika, DIP-40	Atmel Corporation
AT87F52-24PL	Mikrokontroler, 8-bitni, bliskavica, 24MHz, CMOS, PDIP40, 0,600 Palčni, plastika, dip-40	Atmel Corporation

Aplikacije AT89S52-24PU

• Spremljanje zdravstvenega varstva: izboljšuje natančnost v napravah za spremljanje medicine.

• Avtomobilska varnost: integrira funkcije, kot so prilagodljivi tempomat in pomoč.

• DIY Electronics: Hobistom omogoča ustvarjanje naprav po meri.

• Potrošniška elektronika: proizvaja večnamenske in intuitivne izdelke.

• Pametni domovi in mesta: izboljšuje komunikacijo naprave za boljše upravljanje z energijo in udobje.

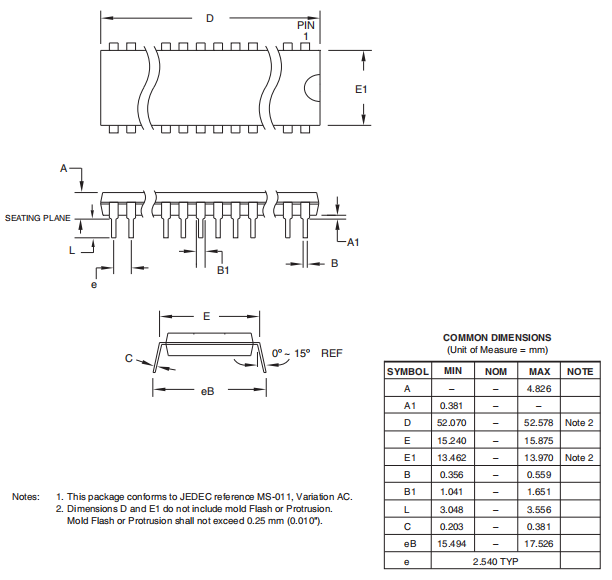

Paket za AT89S52-24PU

AT89S52-24PU Package

Informacije o proizvajalcu AT89S52-24PU

Microchip Technology Inc. ima s sedežem, ki je nameščen v Chandlerju v Arizoni, igra vlogo v industriji mikrokontrolerjev in polprevodnikov.Podjetje se odlikova po trdni predanosti pionirskemu napredku in ohranjanju visokih standardov s proizvodnimi linijami, prepoznanimi po njihovi zanesljivosti, ki krepijo učinkovitost razvoja in gospodarsko preudarnost.S skrbnim izpopolnjevanjem svojih načrtovalnih in proizvodnih procesov Microchip ne ustreza samo, ampak presega merila v industriji, kar neguje nastavitev, ki spodbuja stalno izboljšanje in izpopolnjevanje sistema.Microchip Technology Inc. je veliko več kot ponudnik mikrokontrolerjev in polprevodnikov;Aktivno oblikuje pokrajino, v kateri se te tehnologije razvijajo in uporabljajo.Njegov strateški poudarek na učinkovitosti, upravljanju stroškov in nadzoru kakovosti ga postavlja na Vanguard v industriji.

PDF podatkovnega lista

O nas

ALLELCO LIMITED

Allelco je mednarodno znana na enem mestu Distributer javnih naročil hibridnih elektronskih komponent, ki se zavezuje k zagotavljanju celovitih storitev javnih naročil in dobavnih verig za svetovno elektronsko proizvodno in distribucijsko industrijo, vključno z globalnimi top 500 tovarn 500 OEM in neodvisnimi posredniki.
Preberi več

Hitro povpraševanje

Prosimo, pošljite poizvedbo, takoj bomo odgovorili.

Količina

Številka dela
Kontaktno ime
ime podjetja
Email naslov
Telefon
Komentarji

Pogosto zastavljena vprašanja [FAQ]

1. Kako se razlikujeta AT89S51 in AT89S52?

Primarna razlika se osredotoča na velikost njihovega bliskovnega pomnilnika: AT89S51 je opremljen s 4K, medtem ko AT89S52 to razširi na 8K.Ta širitev podpira bolj izpopolnjene aplikacije in shranjevanje obsežnih kodnih baz, ki se usklajuje z raznolikimi potrebami pri razvoju vgrajenih sistemov.

2. Kakšne so aplikacije AT89S52?

AT89S52 je uporabljen pri več vgrajenih kontrolnih nalogah, ki so pogosto cenjene za energetsko učinkovitost in zanesljive zmogljivosti.Njegova vsestranskost je pogosto ugodna možnost pri projektih, katerih cilj je stroškovno učinkovitost, hkrati pa ohranjati funkcionalnost, uskladitev z inovacijami ravnotežja s finančnimi vidiki.

3. Ali lahko podrobneje podrobneje opišete AT89S52-24PU?

To je 8-bitni mikrokontroler CMOS, znan po združitvi računskih in pomnilniških zmogljivosti v kompaktno enoto.Te lastnosti so vabljive v racionaliziranih procesih oblikovanja, kjer sta pomembna učinkovitost in prostor.

4. Zakaj je AT89S52-24PU ponovna programa?

Flash pomnilnik na čipu omogoča reprogramiranje, ki ponuja prilagodljivost za posodobitve programske opreme in iterativni razvoj.Ta funkcija dopolnjuje sodobno razvojno perspektivo, kjer nenehne izboljšave niso le možne, ampak so dobrodošle.

5. Katera konfiguracija integrira 8-bitni CPU s Flash pomnilnikom?

AT89S52-24PU prikazuje to kombinacijo, kjer 8-bitni CPU harmonizira s Flash pomnilnikom.Ta integracija zagotavlja učinkovito obdelavo in shranjevanje za aplikacije, ki zahtevajo zanesljive operacije brez presežka.

6. Kakšno velikost bliskovnega pomnilnika ima?

Vsebuje 8K bajtov bliskavice, ki omogoča upravljanje programov.Zaradi te ekspanzivnosti je primerna za zahtevne naloge, kjer bi lahko omejen spomin postavil ovire.

7. Kako AT89S52 deluje z nizko frekvenco?

Vključena je statična logika, ki omogoča delovanje pri nizkih frekvencah z učinkovitostjo.Ta značilnost se uporablja v scenarijih, ki zahtevajo minimalno porabo moči, kar povečuje dolgo življenjsko dobo in trajnost v elektroniki.

8. Kdaj postane CPU neaktiven?

IDLE MODE povzroči neaktiven CPU in dosega prihranke energije, hkrati pa ohranja funkcije mikrokontrolerja.Ta strateški dizajn zmanjšuje porabo energije v obdobjih manj intenzivne obdelave.

9. Kateri način ohranja celovitost RAM -a?

Vsebnost RAM-a ostanejo nedotaknjene v načinu napajanja, kar omogoča ohranjanje podatkov kljub zmanjšani porabi energije.Ta funkcionalnost je dobra v pogojih, ki zahtevajo zadrževanje podatkov, poleg minimalne porabe energije, značilne za naprave na bateriji.
