Priročnik za merilnik pospeška: kako deluje, vrste, specifikacije in uporaba

Merilnik pospeška je majhen senzor, ki vam pomaga meriti gibanje, vibracije, nagib in učinek gravitacije.V tem članku boste izvedeli, kaj je merilnik pospeška, kako zazna pospešek z uporabo notranjih zaznavnih elementov in ključne specifikacije, ki določajo njegovo delovanje.Raziskovali boste tudi različne vrste merilnikov pospeška na podlagi tehnologije zaznavanja, merilnih osi in izhodnih signalov.Zajete so tudi običajne aplikacije in jasne primerjave z drugimi senzorji gibanja.

Katalog

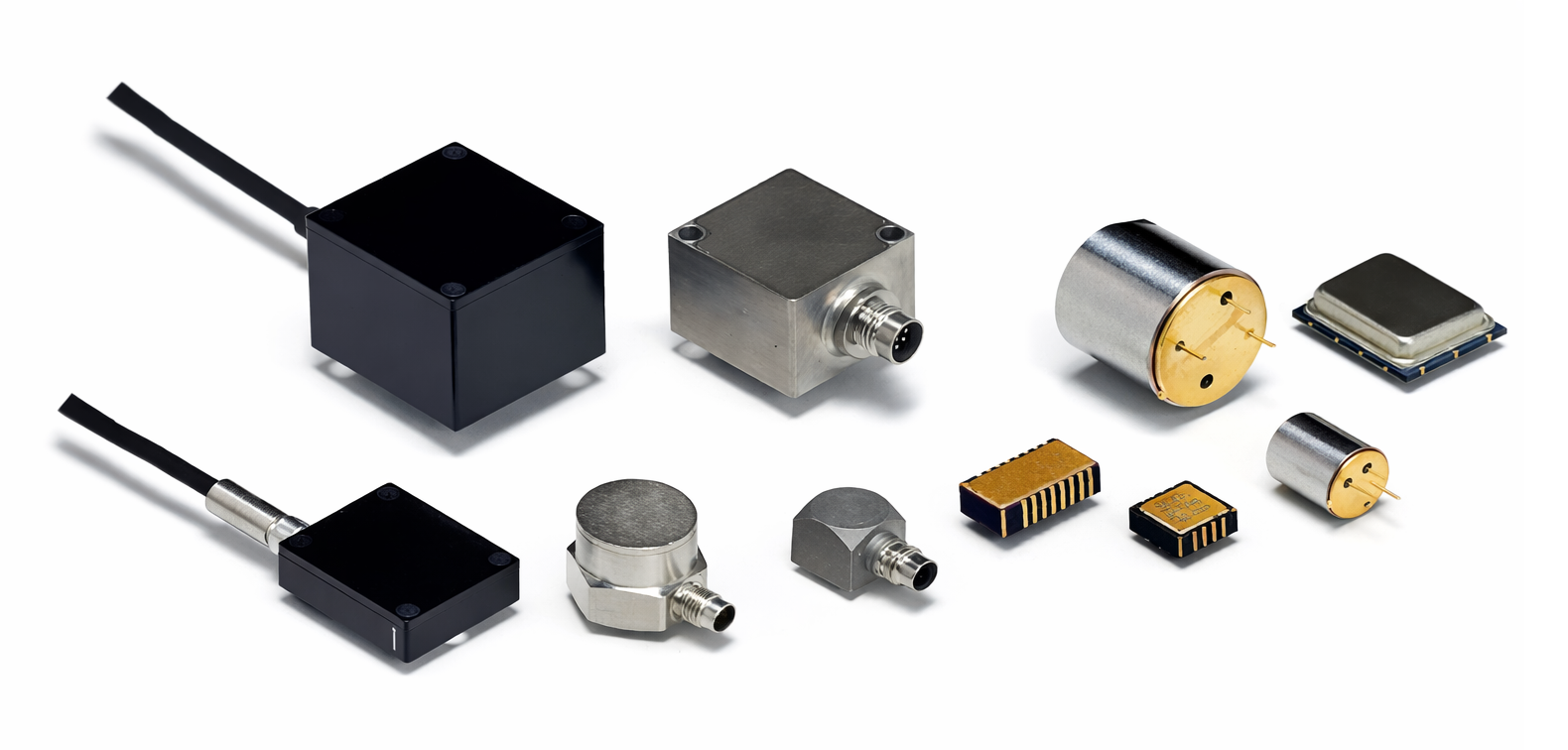

Slika 1. Merilniki pospeška

Kaj je merilnik pospeška?

Merilnik pospeška je kompakten elektronski senzor, zasnovan za zaznavanje sprememb gibanja in orientacije z zaznavanjem sil pospeška.Odziva se na stalne in spreminjajoče se sile, ki delujejo na predmet, vključno z gibanjem in gravitacijskimi učinki.Merilniki pospeška so izdelani v različnih fizičnih oblikah, od miniaturnih naprav na ravni čipov do robustnih industrijskih ohišij.Njihov izhod zagotavlja merljive podatke, ki jih je mogoče interpretirati z elektronskimi vezji ali digitalnimi sistemi.

Načelo delovanja merilnika pospeška

Slika 2. Načelo delovanja merilnika pospeška

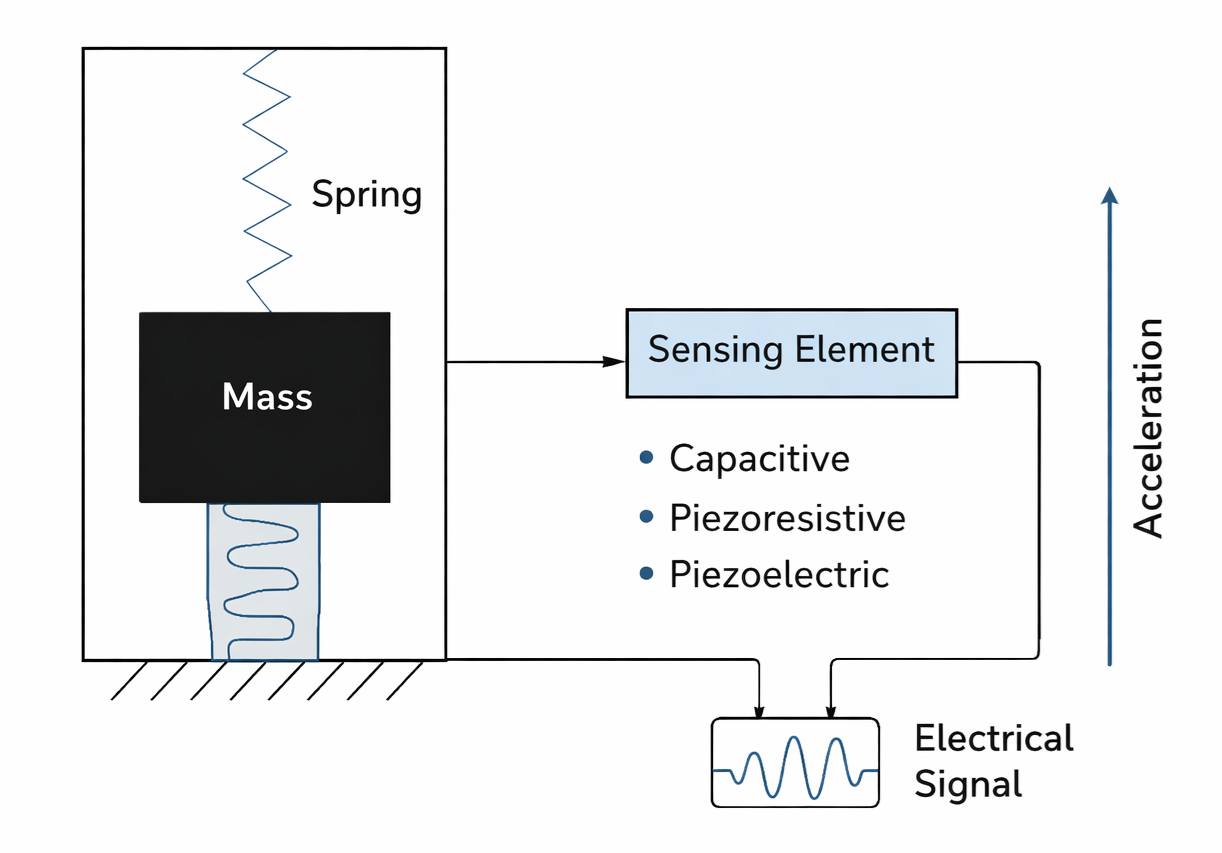

Merilnik pospeška deluje tako, da zazna gibanje testne mase, ko naprava doživi pospešek.V stacionarnih pogojih ostane dokazna masa v svojem ravnotežnem položaju.Ko je uporabljen pospešek, povzroči vztrajnost dokazne mase, da se premakne glede na okvir senzorja.Slika 2 prikazuje to načelo delovanja.Ko na senzor deluje pospešek, se obešena masa odkloni proti obnovitveni sili vzmeti.Količina premika je neposredno povezana z velikostjo in smerjo uporabljenega pospeška.

Ta mehanski premik zazna zaznavni element, ki pretvori gibanje testne mase v merljivo električno spremembo.Odvisno od metode zaznavanja se lahko ta sprememba pojavi kot sprememba kapacitivnosti, upora ali ustvarjenega naboja.Zaznavno vezje obdela to spremembo in proizvede električni signal, ki je sorazmeren uporabljenemu pospešku.

Specifikacije merilnikov pospeška

Specifikacija	Opis
Merjenje Razpon	Skupni obsegi so ±2 g, ±4 g, ±8 g, ±16 g in do ±200 g
Občutljivost	Tipično občutljivost je od 1 mV na g do 1000 mV na g
Resolucija	Resolucija sega od 8 do 24 bitov, odvisno od vrste ADC
Vrsta izhoda	Na voljo kot analogna napetost ali digitalni I2C in SPI
os Merjenje	enojna os, dvoosno ali triosno zaznavanje
Pasovna širina	Pogostost pasovna širina se giblje od 10 Hz do 5000 Hz
Pogostost Odziv	Pavšalni odgovor v območju nazivne pasovne širine
Gostota šuma	Tipičen hrup gostota je 20 µg na √Hz do 300 µg na √Hz
Odmik nič g	Napaka odmika je običajno ±20 mg do ±100 mg
Linearnost	Linearnost napaka je manjša od ±0,5 odstotka celotne skale
Križna os Občutljivost	Prečna os občutljivost je pod 2 odstotki
Delovanje Napetost	Dobava napetost se giblje od 1,8 V do 5,5 V
Trenutno Poraba	Nizka moč modeli porabijo od 1 µA do 500 µA
Delovanje Temperatura	Standardno območje je od −40 °C do +85 °C
Šok Preživetje	Šok toleranca se giblje od 2000 g do 10000 g
Izhodni podatki Ocenite	Hitrost prenosa podatkov se giblje od 1 Hz do 10 kHz
Vmesnik Protokol	Digitalne vrste podpira I2C, SPI ali UART
Vrsta paketa	pogosta paketi vključujejo LGA, QFN in DIP
Velikost	Tipično velikost senzorja je od 2 mm × 2 mm do 5 mm × 5 mm
Umerjanje	Tovarna kalibriran za občutljivost in odmik
Vrsta namestitve	Površinska montaža ali montaža skozi luknjo
Natančnost	Na splošno natančnost je običajno od ±1 do ±5 odstotkov
Drift	Temperatura zanos je manjši od 0,01 g na °C
Odzivni čas	Odzivni čas je pod 1 ms
EMI Odpornost	Zasnovan za odporen na industrijski elektromagnetni hrup

Vrste merilnikov pospeška, ki temeljijo na tehnologiji zaznavanja

Kapacitivni merilniki pospeška

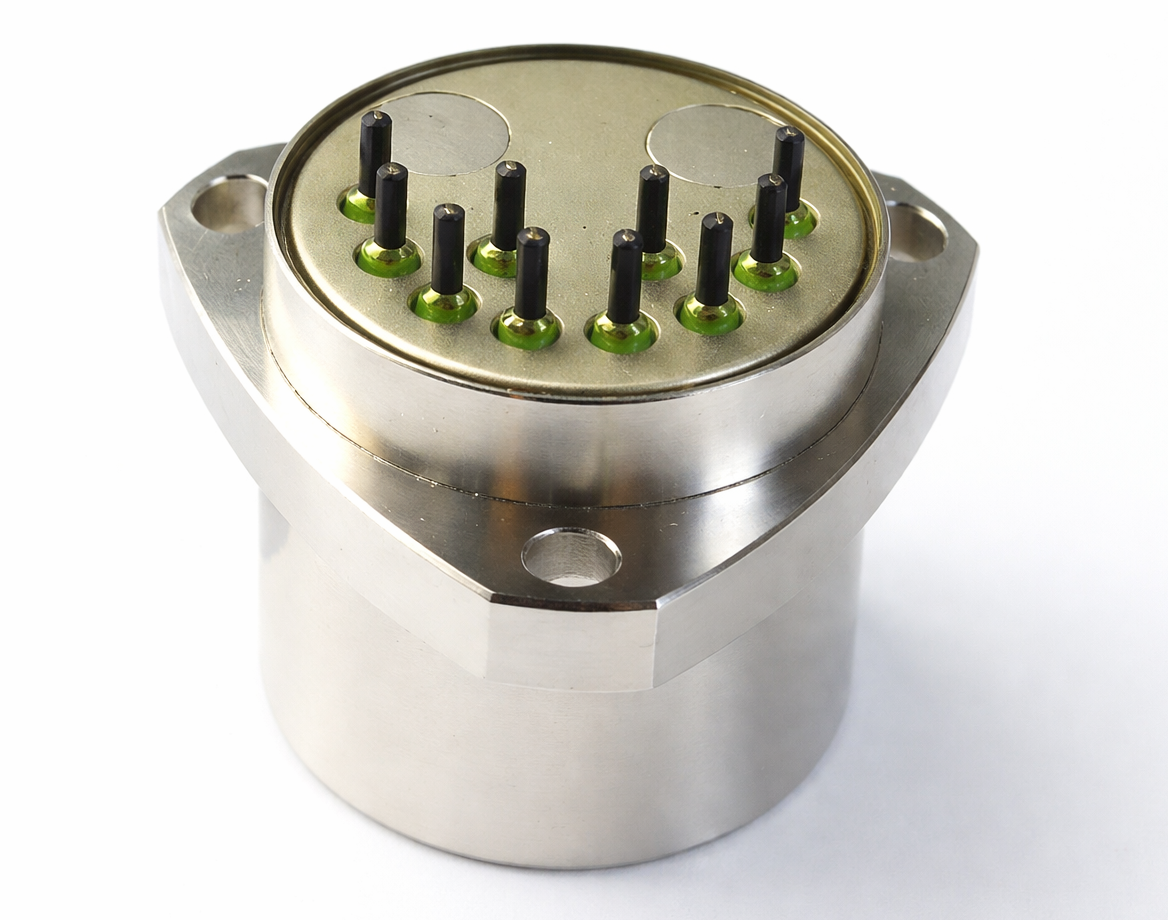

Slika 3. Kapacitivni merilnik pospeška

Kapacitivni merilniki pospeška se zanašajo na spremembe kapacitivnosti, ki jih povzroči premikanje dokazne mase na mikro merilu znotraj strukture senzorja.Njihova zasnova omogoča natančno zaznavanje majhnih sprememb pospeška z odlično ponovljivostjo.Ti merilniki pospeška so zelo primerni za nizkofrekvenčne in statične meritve, kot sta nagib in orientacija.Zaradi svoje kompaktne velikosti in nizke porabe energije so idealni za vgrajene in prenosne elektronske sisteme.

Piezoelektrični merilniki pospeška

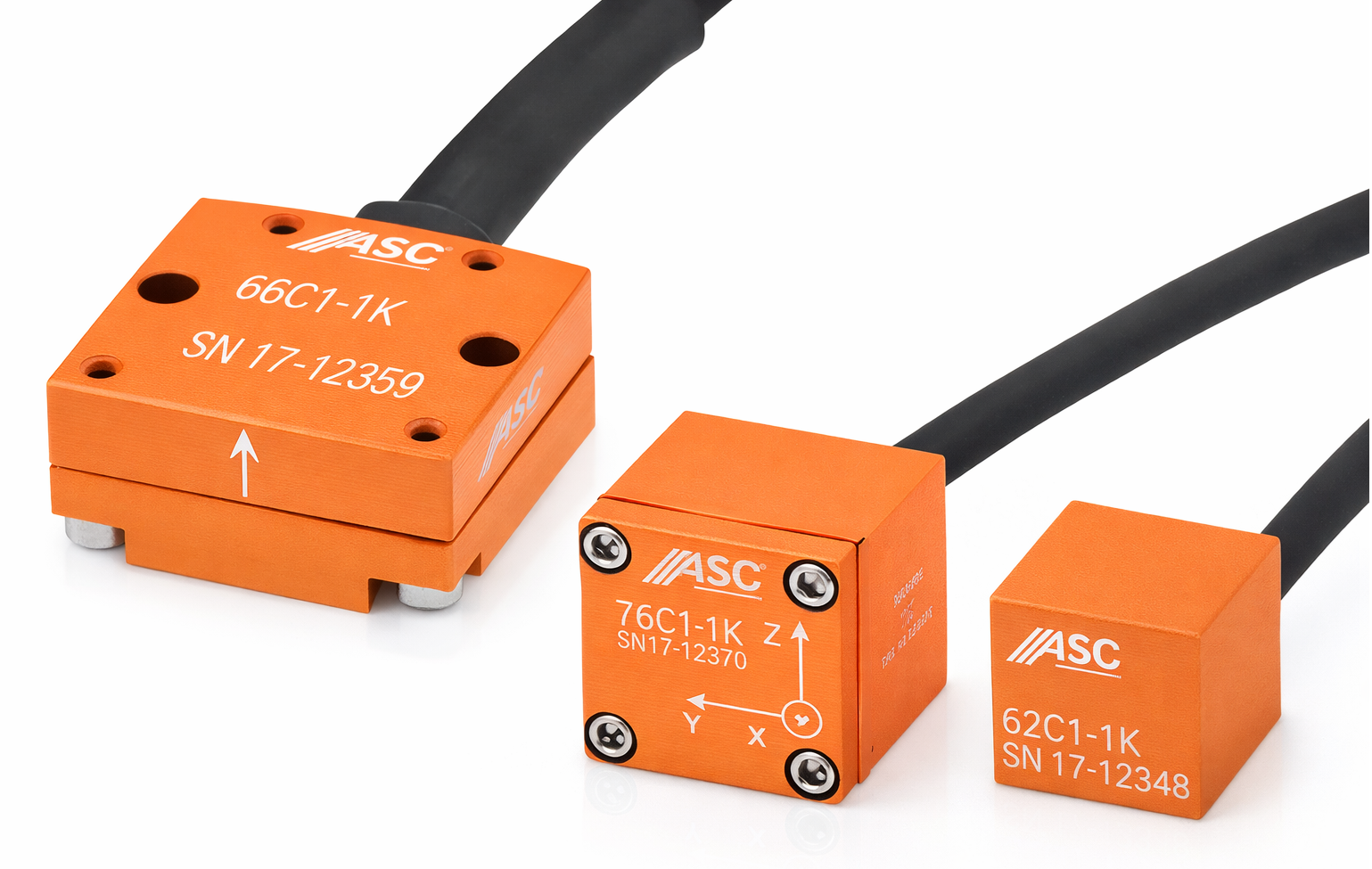

Slika 4. Piezoelektrični merilnik pospeška

Piezoelektrični merilniki pospeška ustvarijo električni signal, ko so izpostavljeni mehanskim obremenitvam, ki jih povzroči pospešek.Še posebej so učinkoviti pri zajemanju hitrega gibanja in visokofrekvenčnih vibracij z minimalnim popačenjem signala.Zaradi svojega principa delovanja se ne odzivajo na konstantno ali zelo počasi spreminjajoče se pospeševanje.Ti senzorji se pogosto uporabljajo v okoljih, kjer sta pomembna analiza vibracij in dinamični odziv.

Piezorezistivni merilniki pospeška

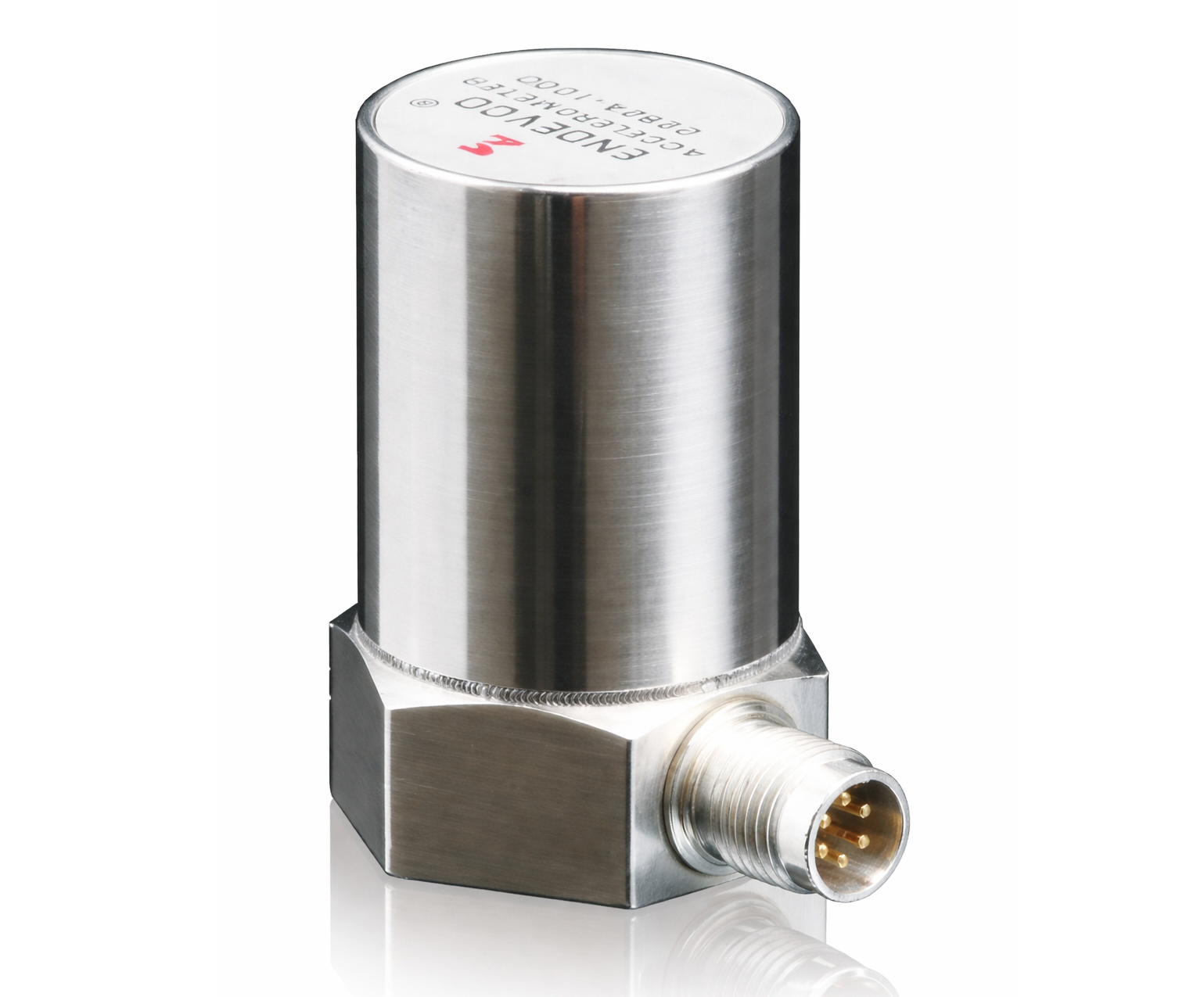

Slika 5. Piezorezistivni merilnik pospeška

Piezorezistivni merilniki pospeška zaznajo pospešek s spremljanjem sprememb upora v napetih zaznavnih elementih.Njihova robustna konstrukcija jim omogoča, da prenesejo močne mehanske udarce in težke pogoje delovanja.Za razliko od nekaterih drugih tehnologij lahko zanesljivo delujejo v širokem temperaturnem območju.Zaradi tega so primerni za zahtevne aplikacije, kjer je potrebna vzdržljivost in odpornost na udarce.

Vrste merilnikov pospeška, ki temeljijo na merjenju osi

Enoosni merilniki pospeška

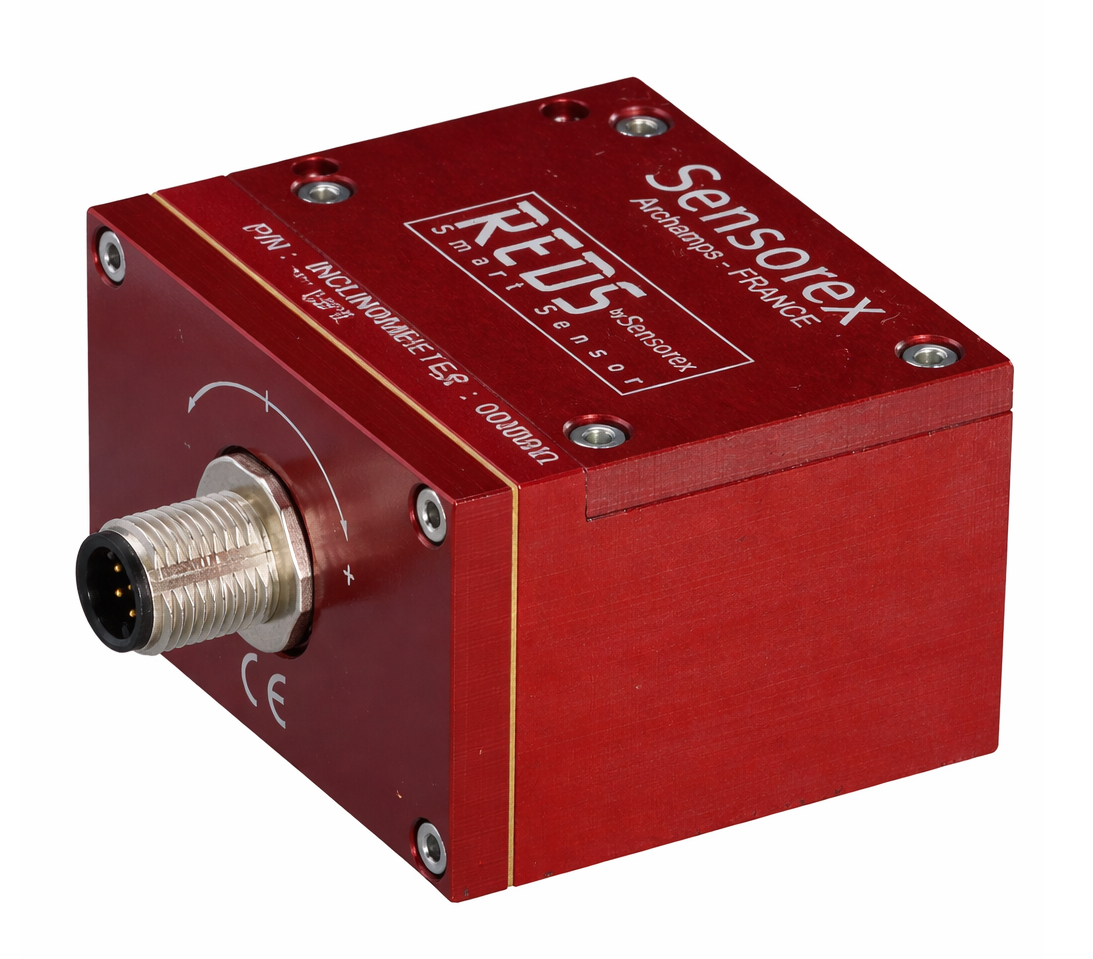

Slika 6. Enoosni merilnik pospeška

Enoosni merilniki pospeška merijo pospešek vzdolž ene fiksne smeri.Običajno se uporabljajo tam, kjer je gibanje omejeno na znano orientacijo ali linearno pot.Zaradi njihove preproste zasnove so stroškovno učinkoviti in enostavni za integracijo.Ti senzorji so pogosto izbrani za enostavne naloge spremljanja z minimalno zapletenostjo usmerjenosti.

Dvoosni merilniki pospeška

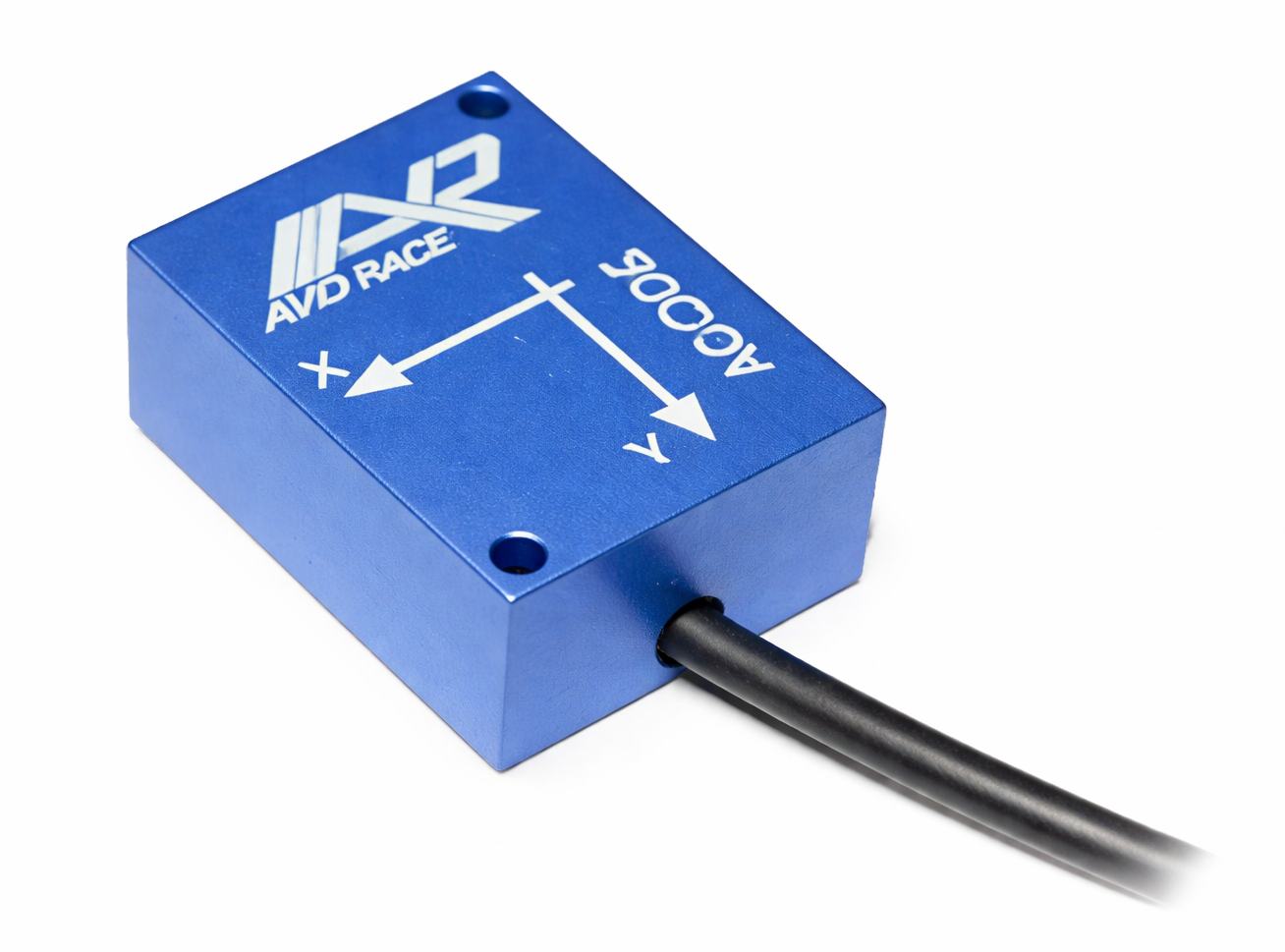

Slika 7. Dvoosni merilnik pospeška

Dvoosni merilniki pospeška merijo pospešek vzdolž dveh pravokotnih smeri znotraj iste ravnine.Ta zmožnost omogoča zaznavanje kombiniranih gibov, kot sta nagib in ravninsko gibanje.Ponujajo več prostorskih informacij kot enoosni senzorji, hkrati pa ohranjajo relativno preprosto obdelavo signalov.Dvoosni dizajni se običajno uporabljajo, kjer zadostuje dvodimenzionalno sledenje gibanju.

Triosni (3-osni) merilniki pospeška

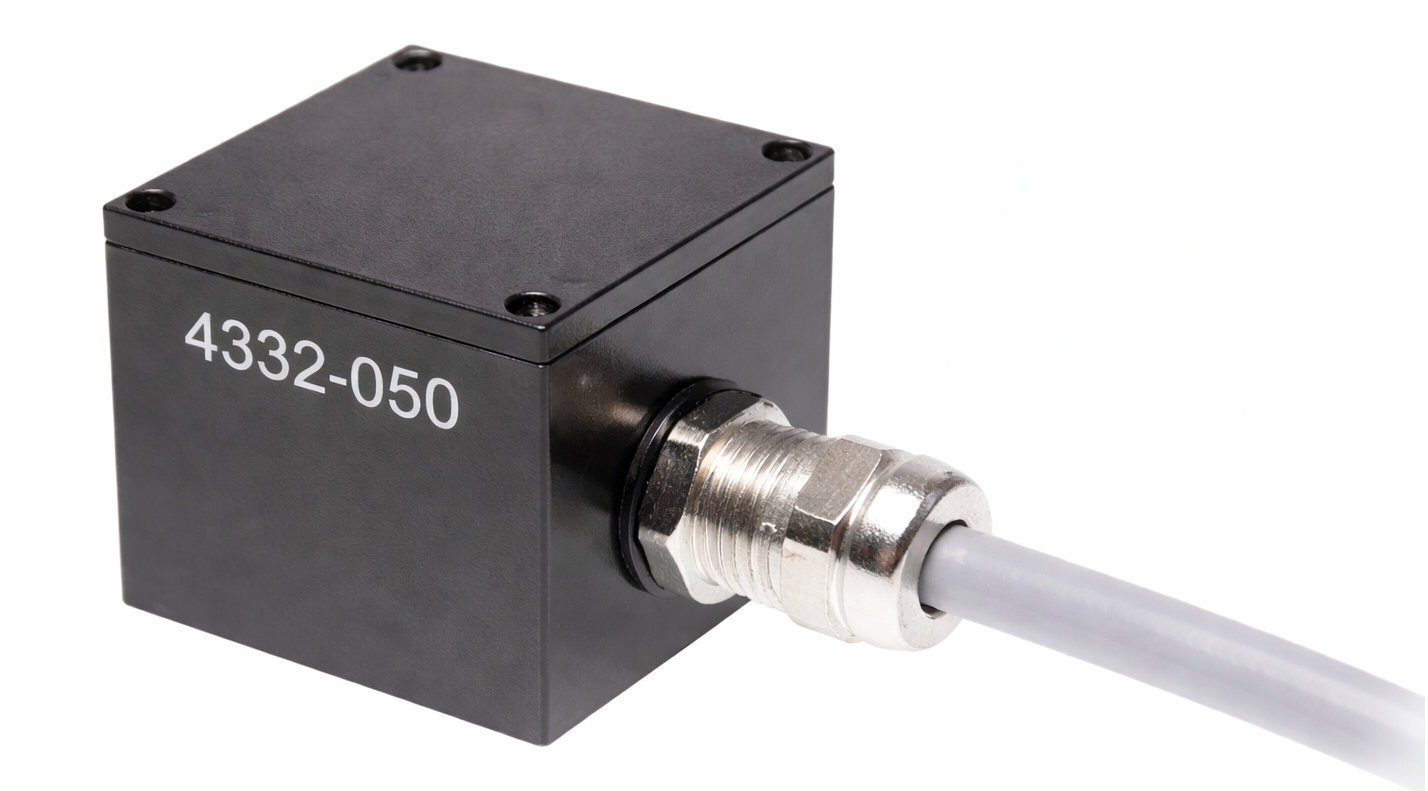

Slika 8. Triosni (3-osni) merilnik pospeška

Triosni merilniki pospeška merijo pospešek hkrati vzdolž treh pravokotnih osi.To omogoča popolno prostorsko zaznavanje gibanja ne glede na orientacijo senzorja.Poenostavijo načrtovanje sistema z odpravo potrebe po več enoosnih senzorjih.Triosni merilniki pospeška se uporabljajo v aplikacijah, ki zahtevajo popolno zaznavanje gibanja in sledenje orientaciji.

Vrste merilnikov pospeška glede na vrsto izhoda

Analogni merilniki pospeška

Analogni merilniki pospeška proizvajajo neprekinjen napetostni signal, ki se spreminja neposredno s pospeškom.Ta izhod omogoča spremljanje z minimalno notranjo obdelavo.Vendar pa lahko na kakovost signala vplivajo zunanji električni šumi in dolgi kabli.Pri natančnih aplikacijah je pogosto potrebna skrbna priprava signala.

Digitalni merilniki pospeška

Digitalni merilniki pospeška zagotavljajo podatke o pospešku v digitalni obliki z uporabo standardiziranih komunikacijskih protokolov.To zmanjša dovzetnost za hrup in poenostavi prenos podatkov na daljše razdalje.Veliko digitalnih merilnikov pospeška vključuje funkcije notranjega filtriranja in umerjanja.Zaradi strukturiranega izhoda so zelo primerni za neposredno integracijo z digitalnimi krmilnimi sistemi.

Uporaba merilnikov pospeška

1. Zabavna elektronika

Merilniki pospeška se uporabljajo v pametnih telefonih in nosljivih napravah za zaznavanje gibanja in usmerjenosti naprave.Omogočajo vrtenje zaslona, ​​štetje korakov in funkcije, ki temeljijo na gibanju.

2. Avtomobilski sistemi

V vozilih merilniki pospeška zaznajo nenadne spremembe hitrosti med nesrečami.Pomagajo sprožiti zračne blazine in podpirajo varnostne sisteme, kot sta stabilnost in nadzor pri prevračanju.

3. Industrijski nadzor

Merilniki pospeška merijo vibracije v strojih, kot so motorji in črpalke.To pomaga pri zgodnjem odkrivanju težav in preprečuje nepričakovano okvaro stroja.

4. Medicinske in zdravstvene naprave

Merilniki pospeška spremljajo gibanje telesa v paščkih za fitnes in medicinskih nosljivih pripomočkih.Uporabljajo se tudi za zaznavanje padcev in spremljanje aktivnosti pacientov.

5. Letalstvo in obramba

Merilniki pospeška pomagajo letalom, dronom in vesoljskim plovilom meriti gibanje in smer.Pomembni so za sisteme navigacije in kontrole letenja.

6. Robotika in avtomatizacija

Pri robotih merilniki pospeška zaznajo gibanje, nagib in nenadne udarce.Pomagajo izboljšati ravnotežje, nadzor in varno delovanje.

7. Strukturni in potresni nadzor

Merilniki pospeška zaznavajo tresljaje v zgradbah in mostovih.Uporabljajo se tudi za spremljanje gibanja tal med potresi.

Merilnik pospeška vs. Žiroskop vs. Inklinometer

Specifikacija	Merilnik pospeška	Žiroskop	Inklinometer
Primarna meritev	Linearno pospeševanje	Kotni hitrost	Kot nagiba
Izmerjena količina Enota	Meter na drugi na kvadrat	Stopnja po drugo	stopnja
Tipična meritev Razpon	Minus 16 do plus 16 metrov na sekundo na kvadrat	250 do 2000 stopinj na sekundo	Od nič do 360 stopnja
Statične meritve Zmogljivost	ja	št	ja
Zaznana vrsta gibanja	Prevajanje in vibracije	Vrtenje in vrtenje	Nagnjenost in naklon
Stopnja občutljivosti	Visoka pri nizki frekvence	Visoko na visoko stopnje vrtenja	Zelo visoko za počasen nagib
Izhodni signal Vrsta	Analogni oz digitalni	Digitalno	Analogni oz digitalni
Skupno vzorčenje Ocenite	100 do 5000 hertz	100 do 8000 hertz	10 do 200 hertz
Tipičen hrup Gostota	50 mikro g na korenski hertz	0,01 stopinje na sekundo na koren herca	0,001 stopinje
Odmik skozi čas	Nizka	Visoko brez popravek	Zelo nizko
Gravitacijska referenca Uporaba	Uporablja gravitacijo vektor	Ne uporablja gravitacija	Uporablja gravitacijo vektor
Poraba energije	10 do 300 mikrovat	1 do 10 milivat	5 do 100 milivat
Skupni faktor oblike	MEMS čip	MEMS čip	Modul oz senzorski paket
Aplikacije	Gibanje zaznavanje in spremljanje vibracij	Orientacija sledenje in stabilizacija	Izravnavanje in spremljanje nagiba

Zaključek

Merilniki pospeška delujejo tako, da pretvarjajo gibanje v električne signale s pomočjo gibanja dokazne mase.Različne zasnove in tehnologije zaznavanja jim omogočajo natančno merjenje pospeška v različnih pogojih.Število merilnih osi in vrsta izhoda vplivata na to, kako se podatki o gibanju zajemajo in obdelujejo.Zaradi svoje prilagodljivosti in zanesljivosti se merilniki pospeška pogosto uporabljajo v potrošniški elektroniki, industrijskih sistemih, vozilih, zdravstvu in vesoljskih aplikacijah.
