Operativni ojačevalnik LMV358 je zasnovan tako, da zagotavlja zanesljive zmogljivosti v aplikacijah z nizko napetostjo in nizko močjo, zaradi česar je praktična izbira za baterije in kompaktne naprave.Ta članek ponuja jasen pregled njegovih lastnosti, uporabe in kako se primerja s podobnimi ojačevalniki.

Katalog

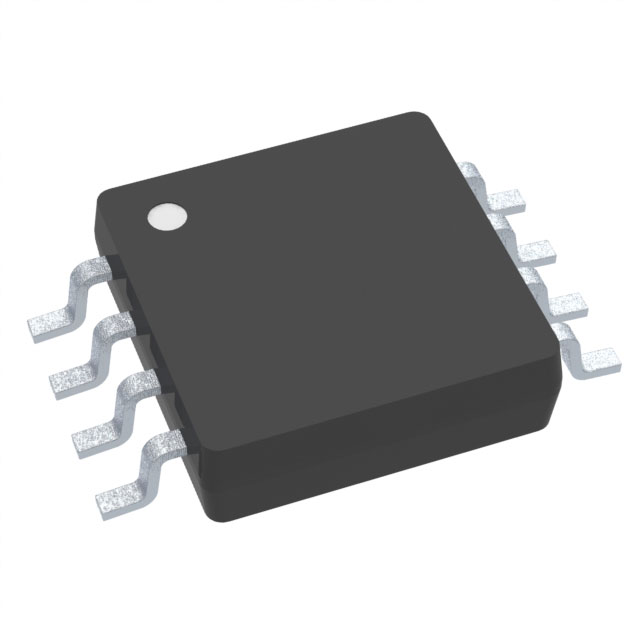

Kaj je operativni ojačevalnik LMV358?

The LMV358 je vsestranski operativni ojačevalnik, zasnovan za delo z nižjimi napetostnimi napajalniki, zaradi česar je idealen za vrsto aplikacij.Ponuja izhod od železnice do tira, kar pomeni, da lahko oddaja signale, ki dosežejo omejitve napajanja.Ta funkcija povečuje kakovost signala in je še posebej uporabna v napravah, kjer je potrebna jasnost signala.Zasnova z nizko porabo energije se dobro prilega prenosni elektroniki, ki jo poganja baterijo, kar zagotavlja, da naprava ne bo pretirano izpraznila.Kompaktna zasnova LMV358 omogoča tudi namestitev blizu občutljivih signalnih površin na PCB, kar zmanjšuje motnje hrupa.S podporo za eno in dvojno napajalnico LMV358 ustreza potrebam projektov, ki zahtevajo fleksibilnost v možnostih napetosti.

Struktura pinout LMV358

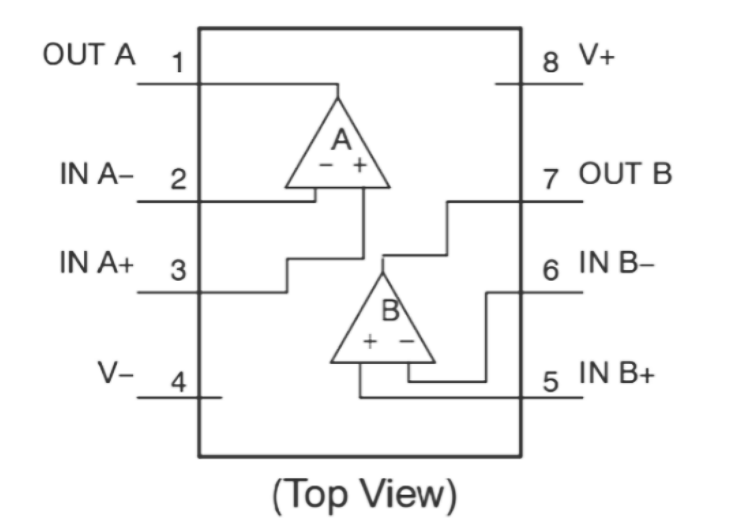

Vodnik za konfiguracijo pin za LMV358

Številka PIN	Ime pin	Opis
1	Ven a	Izhod op-amp a
2	V a−	Obrnjenje vnosa op-ampa a
3	V a+	Neinverting vhod OP-AMP A
4	V -	Zemeljska ali negativna (Dobava dvojne polarnosti)
5	V B+	Neinverting vhod OP-AMP B
6	V B -	Obrnjenje vnosa op-amp B
7	Zunaj b	Izhod op-amp b
8	V+	Napajalna napetost

Pregled modela LMV358 CAD

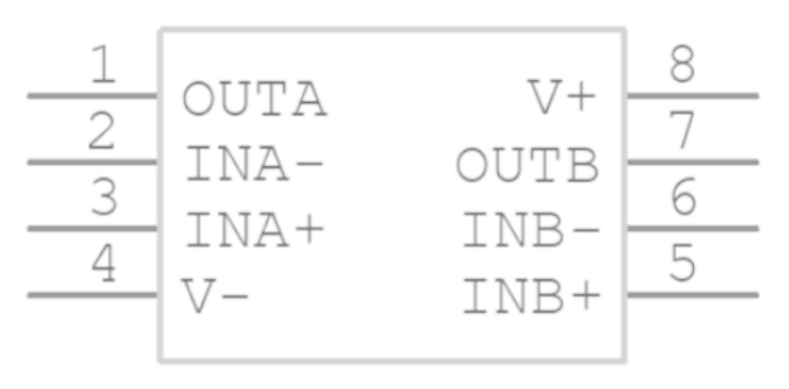

Simbol LMV358

Odtis LMV358

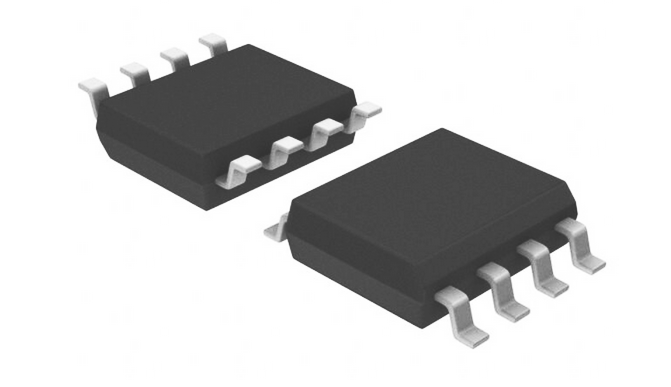

3D model LMV358

Ključne značilnosti LMV358

Nizkonapetostno delovanje

LMV358 deluje učinkovito pri nizkih napetostih, zlasti v območju od 2,7 V do 5V.Zaradi te funkcije je združljiva z vezji z nizko močjo, kar omogoča dobro delovanje v kompaktnih, energijsko ozaveščenih modelih.

Izhod iz železnice do tirov

Z izhodom od železnice do tira lahko LMV358 oddajajo signale, ki segajo na omejitve napajanja.Ta kakovost zagotavlja, da lahko dosežete celoten obseg izhoda signala, kar pomaga pri aplikacijah, kjer je pomembno ohranjanje celovitosti signala.

Nizka mirovanje toka

LMV358 črpa zelo malo toka, ko je v prostem teku, z največ 220 μA na kanal.Ta nizko mirovanje je idealen za naprave, ki jih poganjajo baterije, kar omogoča, da baterija traja dlje z ohranjanjem moči, ko ojačevalnik ne obdeluje signala aktivno.

Brez izhodnega križanja

LMV358 je zasnovan tako, da prepreči izkrivljanje križanja, zato signal ostane čist in brez neželenih nihanj, ko gre skozi ojačevalnik.Ta funkcija zagotavlja gladek in zanesljiv signal, zaradi česar je primeren za aplikacije, kjer je potreben natančen izhod.

Zaščita faznega obrata

LMV358 je zgrajen za obdelavo vhodov, ki se pretiravajo, ne da bi povzročili fazni preobrat.Ta stabilnost preprečuje, da bi se izhodni signal nepričakovano preusmeril, kar je lahko kritična kakovost, če potrebujete ojačevalnik za ohranjanje predvidljivega vedenja pod različnimi vhodnimi pogoji.

Možnosti avtomobilskega razreda

Za avtomobilske ali podobne aplikacije so na voljo različice LMV358 s predpono NCV.Ti so usposobljeni v skladu s standardom AEC-Q100, ki zagotavljajo dodatno trajnost in zanesljivost v okolju z visokim stresom, kar je lahko koristno za inženirje, ki delajo na specializiranih poljih.

Okolju prijazna skladnost

LMV358 je brez PB, brez halogenov in je v skladu s standardi ROHS, ki se usklajuje z okolju ozaveščenimi proizvodnimi praksami.Zaradi tega je LMV358 odgovorna izbira za okolju prijazne modele in aplikacije.

Tehnične specifikacije LMV358

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 3 urami)
Tovarniški čas	13 tednov
Kontaktirajte prevleko	Kositer
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	8-GOIC (0,154, 3,90 mm širine)
Površinski nosilec	DA
Število zatičev	8
Raven uporabe	Industrijska ocena
Delovna temperatura	-40 ° C ~ 85 ° C.
Embalaža	Trak in kolut (TR)
Objavljeno	2005
Koda JESD-609	E3
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Število odpovedi	8
ECCN koda	EAR99
Način pakiranja	Trak in kolut
Položaj terminala	Dvojno
Oblika terminala	Galebno krilo
Število funkcij	2
Napajalna napetost	2.7V
Osnovna številka dela	LMV358
Število pin	8
Izhodni tip	Rail-to-Rail
Delovna napajalna napetost	3V
Število kanalov	2
Operativni dobavni tok	210 μA
Nominalni dovodni tok	440μA
Izhodni tok	160mA
Hitrost	1V/μs
Arhitektura	Napajalna povratna napetost
Vrsta ojačevalnika	Splošni namen
Skupno razmerje zavrnitve načina	50 dB
Tok - vhodna pristranskost	1NA
Napetost - Dobava, enojna/dvojna (±)	2.7V ~ 5,5V
Halogena brez	Halogena brez
Izhodni tok na kanal	160mA
Vhodna odmikana napetost (VO)	9mV
Unity pridobi bw-nom	1000 kHz
Dobiček napetosti	100 dB
Razmerje za zavrnitev napajanja (PSRR)	50 dB
Nizka	Ne
Frekvenčna kompenzacija	DA
Omejitev napajalne napetosti	5.5V
Napetost - odmik vhoda	1,7mV
Nizke pristranskosti	Ne
Mikro -mower	DA
Največja frekvenca	50kHz
Programabilna moč	Ne
IZDELJIVO IZDELUJE	1MHz
Višina	1,5 mm
Dolžina	5 mm
Širina	4 mm
Doseči SVHC	Brez SVHC
Utrjevanje sevanja	Ne
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

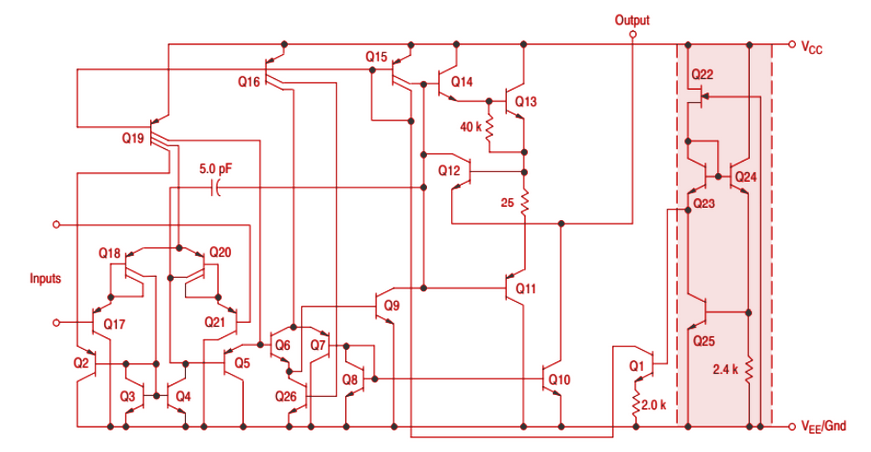

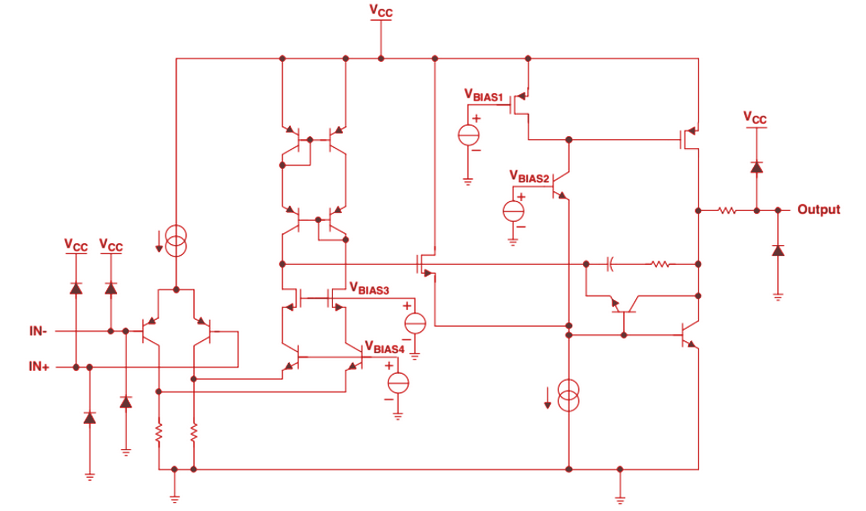

Razumevanje funkcionalnega blokovnega diagrama LMV358

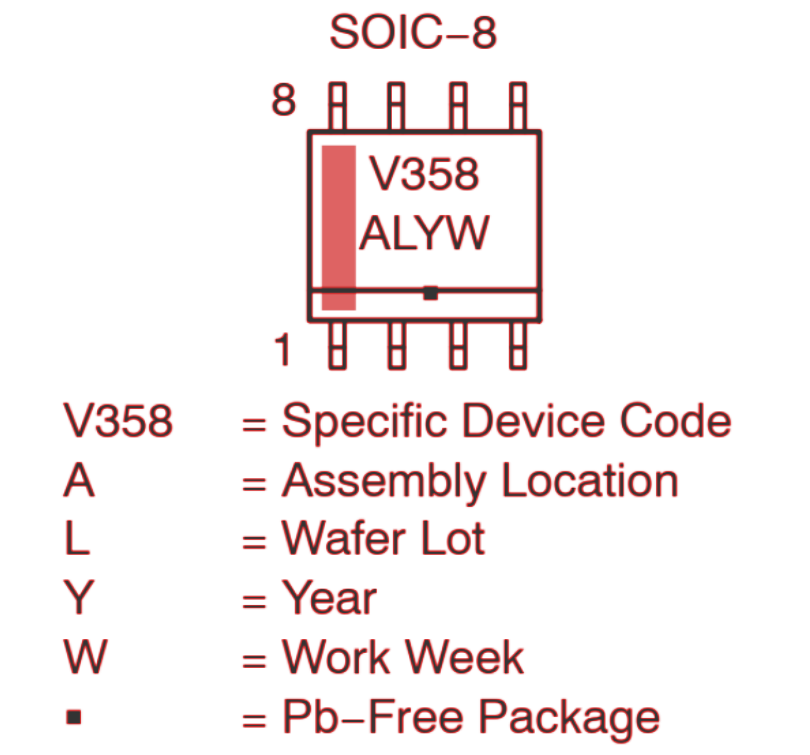

Diagram označevanja za LMV358

LMV358 ekvivalentni modeli

Številka modela	Proizvajalec	Opis
Lmv822ist	Stmikroelektronika	Nizka moč (440UA), splošni namen bipolarni 5V OP-AMPS, GBP = 5,5MHz, dvojna
LMV822Q1MM/NOPB	Teksaški inštrumenti	Avtomobilski, dvojni, 5,5-V, 5,6-MH, 40-MA izhodni tok, Rro operativni ojačevalnik 8-VSSOP -40 do 125 ° C

Idealni primeri uporabe za LMV358

Zasnova z dvojnim paketom LMV358, ki vsebuje dva ojačevalnika v enem samem IC, zagotavlja prilagodljivost za podporo aplikacijam, ki zahtevajo nizko porabo energije in kompaktno umestitev na vezje.Njegova operacija od tirnice do tira in minimalna poraba moči v prostem teku je odlična izbira za prenosne naprave, ki se nanašajo na baterije, pa tudi aplikacije, ki potrebujejo tesno namestitev ojačevalnika na vir signala, da se čim bolj zmanjšajo.Zahvaljujoč širokemu vhodnemu območju, ki vključuje ozemljitev, je LMV358 prav tako primeren tudi za meritve toka z nizko stranjo, ki so pogoste pri spremljanju aplikacij, kjer je potrebno natančno zaznavanje toka.Kompaktna postavitev LMV358 olajša tudi upravljanje namestitve znotraj omejenih presledkov na PCB.

Nasveti za uporabo in nastavitev LMV358

Če želite konfigurirati LMV358 za splošne namene aplikacij, ga lahko uporabite v nastavitvi, ki ni pretvorba.V tej nastavitvi lahko dosežemo tipičen dobiček 10 z uporom 1K in 9,1k uporom, kar vam omogoča prilagajanje vhodne napetosti s spremenljivim potenciometrom.Ko se vhodna napetost spreminja, se bo izhod ustrezno prilagodil na podlagi nastavljenega dobička.Uporablja se lahko napajanje +12V in -12V, ki podpira aplikacije, ki zahtevajo stabilno napetost.Če pri vnosu uporabite 1V z dobičkom 10, bo LMV358 oddajal 10V, kar bo pokazalo njeno zanesljivo delovanje v preprostih konfiguracijah.

Primerjava LMV358 proti LM358

Pregled LM358

LM358 je še en operativni ojačevalnik, ki se pogosto uporablja v splošnih namenskih aplikacijah.Vsebuje dva ojačevalna ojačevalna ojačevalna ojačevalna ojačevalnik in podpira široko napetostno območje.Zaradi te vsestranskosti je idealna za ojačevalnike senzorjev, stopnje dobička DC in druge aplikacije, kjer lahko OP-AMP poganja en sam vir energije.Zasnova LM358 vključuje notranje komponente, ki stabilizirajo izhod ojačevalnika in mu omogočajo, da ravna z različnimi nivoji signala, ne da bi pri tem ogrozila uspešnost.To je primerna izbira za osnovne naloge za amplifikacijo signala v različnih vrstah vezij.

Razlike med LMV358 in LM358

• Opazili boste, da LM358 uporablja več moči kot LMV358.Medtem ko LM358 potegne okoli 500 μA, ga LMV358 drži na 210 μA na kanal.Zaradi tega je LMV358 boljša možnost za projekte, kjer morate prihraniti baterijo ali manjšo porabo energije.

• Oba ojačevalnika se razlikujeta tudi po razponu napajanja.LMV358 dobro deluje v območju od 2,7 V do 5V, pri čemer namesti aplikacije z nižjo napetostjo.Po drugi strani je LM358 bolj prilagodljiv, saj deluje od 3V do 32V za en sam dovod ali ± 1,5 V do ± 16V za dvojno energijo.Ta širši razpon vam omogoča, da prilagodite LM358 za nastavitve, ki zahtevajo večje napetosti.

• Druga prednost LMV358 je njegov izhod od železnice do tira, ki omogoča uporabo celotnega napetostnega območja.Ta funkcija vam pomaga, da dobite popolnejši, natančnejši signal v primerjavi z LM358, ki ne vključuje izhoda na železnico do tira.Če vaš projekt potrebuje natančen izhod signala, bo LMV358 bolje ustrezal tem potrebam.

LMV358 Primerjava podobnih delov

Številka dela	LMV358DR2G	LMV358IDRG4	LMV358IDR	MC33202DR2G	LMV358ID
Proizvajalec	Na polprevodniku	Teksaški inštrumenti	Teksaški inštrumenti	Na polprevodniku	Teksaški inštrumenti
Paket / ohišje	8-GOIC (0,154, 3,90 mm širine)	8-GOIC (0,154, 3,90 mm širine)	8-GOIC (0,154, 3,90 mm širine)	8-GOIC (0,154, 3,90 mm širine)	8-GOIC (0,154, 3,90 mm širine)
Število zatičev	8	8	8	8	8
Hitrost	1V/μs	1V/μs	1V/μs	1V/μs	1V/μs
Vhodna odmikana napetost	9 MV	7 mV	8 mV	7 mV	7 mV
Razmerje za zavrnitev napajanja (PSRR)	50 dB	50 dB	66,02 db	-	50 dB
Skupno razmerje zavrnitve načina (CMRR)	50 dB	50 dB	60 dB	50 dB	50 dB
Napajalna napetost	2.7 V.	2.7 V.	5 v	2.7 V.	2.7 V.
Operativni dobavni tok	210 μA	210 μA	900 μA	210 μA	210 μA
Pogled primerjaj	LMV358DR2G VS LMV358IDRG4	LMV358DR2G VS LMV358IDR	LMV358IDR proti MC33202DR2G	MC33202DR2G VS LMV358ID	LMV358DR2G VS LMV358ID

Uporaba ojačevalnika LMV358

Prenosni računalniki in PDA

Z nizko napetostjo in nizko porabo energije LMV358 se odlično ujemata za prenosno elektroniko, kot so prenosni računalniki in PDA, kjer pomaga pri upravljanju signalov, ne da bi hitro izpraznili baterijo naprave.

Prenosni instrumenti z baterijo

Instrumenti, ki jih poganjajo bateriji, imajo koristi od učinkovitega oblikovanja LMV358 in nizkega mirovanja.Njegova sposobnost dela z nizko močjo omogoča, da takšne naprave delujejo dlje med stroški, kar dodaja udobje za uporabnike, ki se zanašajo na mobilno opremo.

Aktivni filtri

LMV358 je primeren za aktivne filtre zasnove, kjer sta filtriranje in jasnost signala bistvena.Izhod in stabilno delovanje od železnice do tira izboljšujeta natančnost in učinkovitost filtriranja, kar je lahko še posebej uporabno pri obdelavi zvoka ali senzorjev.

Oscilatorji Wien Bridge

V oscilatorjih Wien Bridge LMV358 zagotavlja stabilno in čisto izhodno izhod, potreben za ustvarjanje nihanj.Njegova nizka poraba električne energije pomaga ohranjati zmogljivost, ne da bi dodala prekomerno obremenitev napajanja, ki podpira aplikacije, ki zahtevajo enakomerno frekvenco signala.

Primerjava s histerezo

LMV358 je mogoče konfigurirati kot primerjalnik s histerezo, kar pomaga zmanjšati neželena nihanja signala v vezjih.To je koristno v aplikacijah, ki potrebujejo zanesljivo stikalno dejanje, zlasti kadar se signali lahko razlikujejo ali kadar hrup povzroči napake pri izhodu.

Tehtal luske

LMV358 je močna izbira za tehtanje lestvic, ki se za merjenje teže zanašajo na natančno ojačanje signala.Njegova čista obdelava signala in nizka vhodna pristranskost tok podpirata natančne meritve, zaradi česar je dragocena za lestvice, ki zahtevajo visoko natančnost.

EKG in medicinska instrumentacija

Medicinski instrumenti, vključno z EKG napravami, pogosto zahtevajo nizko hrup in stabilno amplifikacijo za občutljive biološke signale.Funkcije LMV358, kot sta izhod do železnice in nizko mirovanje, omogočajo, da ravna s temi občutljivimi aplikacijami, ki podpirajo natančne in dosledne odčitke.

Specifikacije embalaže za LMV358

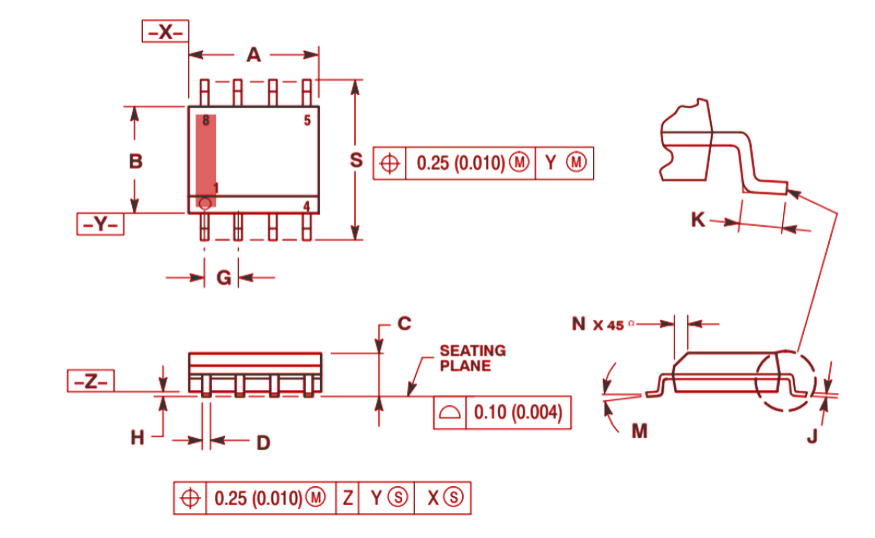

Dimenzija paketa SIC-8

Spajkalni odtis

O proizvajalcu LMV358

Podjetje za Semiconductor se podjetje, ki stoji za LMV358, osredotoča na razvoj energetsko učinkovitih rešitev za široko paleto aplikacij.Njihov portfelj vključuje izdelke za upravljanje z energijo in signalom, pa tudi rešitve po meri, ki ustrezajo današnjem povpraševanju po manjši porabi energije.Z močno dobavno verigo na polprevodniku vzdržuje proizvodne zmogljivosti, prodajne pisarne in oblikovalske centre v ključnih regijah, vključno s Severno Ameriko, Evropo in Azijsko-pacifiškim oceanom, kar zagotavlja dosledno razpoložljivost in podporo izdelkov.

PDF podatkovnega lista

LMV822IST DATAS:

Lmv822ist.pdf

LMV358DR2G DataSeet:

LMV358DR2G.PDF

MC33202DR2G DataSeet:

MC33202DR2G.PDF

Pogosto zastavljena vprašanja [FAQ]

1. Kakšno vrsto čipa je LMV358?

LMV358 je operativni ojačevalni čip z nizko močjo, zasnovan za delo z nizkimi napajalnimi napetostmi.Odlikuje ga izhod od železnice do tira, ki mu omogoča, da v izhodnih signalih uporabi celoten obseg napajalne napetosti.

2. Kako se LMV358 razlikuje od LM358?

LM358 je operativni ojačevalnik splošne namene, primeren za širok razpon aplikacij, medtem ko je LMV358 posebej zasnovan za uporabo z nizko napetostjo.LMV358 ima ožji razpon napajanja, kar pomeni, da deluje pri nižji napetosti kot LM358.Poleg tega LMV358 ponuja izhod od železnice do tira, kar omogoča doseganje celotnega napetostnega območja, za razliko od LM358.
