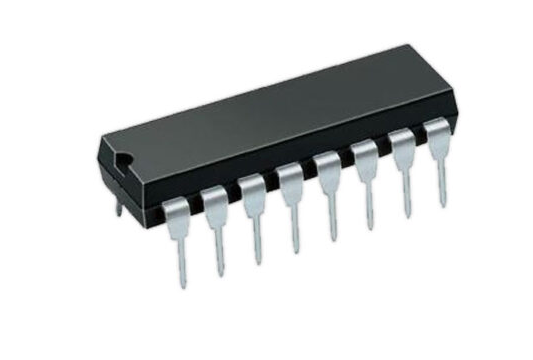

Vse o SG3524 Uravnavanje IC krmilnika PWM

Integrirano vezje SG3524 je vsestranski in močan temeljni kamen v napajalni elektroniki, ki se pogosto uporablja v napajanju, pretvornikih in preklopnih regulatorjih za industrijske, avtomobilske in potrošniške aplikacije.Vključevanje ključnih funkcij, kot so regulacija napetosti, frekvenčni nadzor in ustvarjanje PWM, v en paket, poenostavlja zapletene zasnove, hkrati pa omogoča kompaktne in zanesljive napajalne sisteme.Njegova prilagodljivost obsega raznolike uporabe, od obnovljive energije do vsakodnevnih aparatov, zaradi česar je osnovna sestavina v sodobni elektroniki.Ta članek raziskuje svoje specifikacije, značilnosti in aplikacije, ki zagotavljajo praktična vpogled, da bi povečali svoj potencial v scenarijih.

Katalog

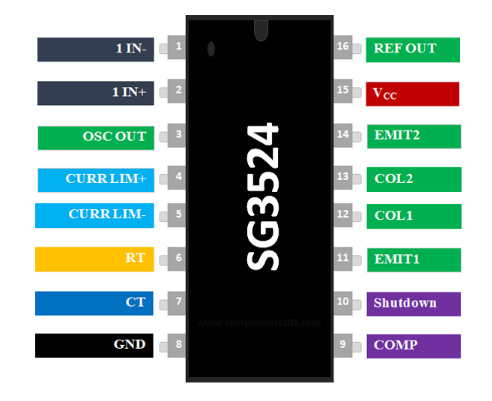

Konfiguracija pin

Številka PIN	Ime pin	Opis
1	1in-	Inverting vhod v ojačevalnik napak 1
2	1in+	Neinverting vhod v ojačevalnik napak 1
3	OSC ven	Izhod oscilatorja
4	Curr lim+	Vhod za omejevanje pozitivnega toka
5	Curr lim-	Negativni tok omejevalni ojačevalnik
6	Rt	Terminal upora, ki se uporablja za nastavitev frekvence oscilatorja
7	Ct	Kondenzatorski terminal, ki se uporablja za nastavitev frekvence oscilatorja
8	Gnd	Ozemljitveni zatič
9	Comp	Pin kompenzacijskega ojačevalnika napak
10	Izklop	Izklop naprave
11	Oddaja 1	Oddajni terminal BJT izhoda 1
12	Col 1	Zbirateljski terminal BJT izhoda 1
13	Col 2	Zbirni terminal BJT izhoda 2
14	Oddaja 2	Priključek za oddajanje BJT izhoda 2
15	Vcc	Pozitivna oskrba
16	Ref Out	Izhod referenčnega regulatorja

Lastnosti in specifikacije

Parameter	Specifikacija/funkcija
Napajalna napetost	8V do 40V
Izhodna napetost	4.6V do 5.4V
Izhodni tok	50 mA
Število izhodov	2 izhoda
Topologija	Boost, Buck, Fly-Back, naprej, push-pull
Frekvenca preklopa	722 kHz
Delovni cikel - Max	45%
Čas padca	100 ns
Čas vzpona	200 ns
Vrste paketov	Paketi 16-pin PDIP, PDSO in SOIC
Enakovredni/nadomestni IC	UC3843, TL3842, TL494
Nadomestni krmilniki PWM	UC2842, SG2524

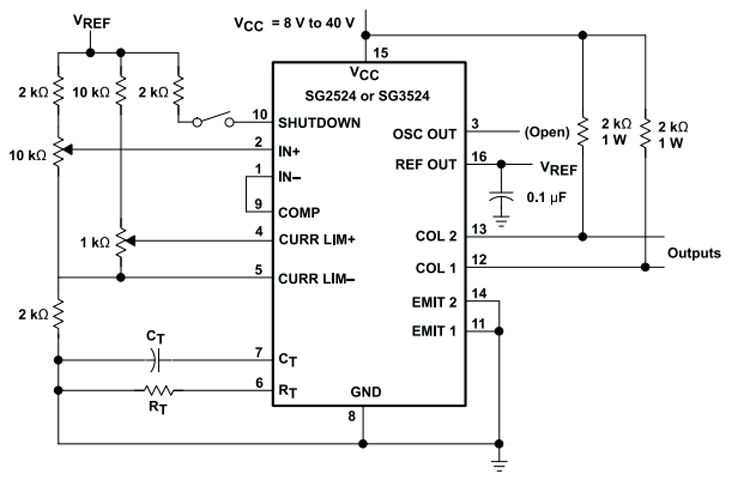

Izvajanje SG3524

The SG3524 Učinkovito upravlja pretvorbo moči, kar zahteva le nekaj zunanjih komponent.To integrirano vezje (IC) je primerno za različne aplikacije, kot so napajalniki in pretvorniki, kar vam omogoča, da izkoristite njegovo prilagodljivost.Njegov resnični potencial se odvija s praktičnim raziskovanjem, kjer učinkovite konfiguracije povečujejo njegove zmožnosti.

IC deluje brezhibno v napetostnem območju od 8V do 40V.Vključitev časovnega upora (RT) in kondenzatorja (CT) ima dinamično vlogo pri stabilizaciji frekvence.Enostavna zasnova povečuje zanesljivost.Vpogledi osebnih izkušenj kažejo, da izbira vrednosti RT in CT znatno vpliva na stabilnost in učinkovitost sistema.Poravnava ne-spreminjajočega se zatiča z referenčnim zatičem med povezovanjem pretvorbenih zatičev s PIN-jem je tehnika, ki spodbuja optimalne povratne informacije in nadzor.

Zunanje povezave RT in CT definirajo frekvenco oscilatorja.Natančna konfiguracija teh povezav je nujna zaradi njihovega globokega vpliva na celotno funkcionalnost naprave.V dejanskih scenarijih je izbira komponent z natančnostjo pogosto odločilni dejavnik za doseganje želene frekvenčne stabilnosti.Ojačevalnik napak je instrumentalni, saj nenehno nasprotuje nihanjem s stalnimi primerjavami med vzorčenim izhodom in referenčno napetostjo, kar ima za posledico prilagoditev signala PWM.Opazovanja med testiranjem vezja kažejo, da se ta mehanizem uporablja za ohranjanje celovitosti izhoda.

Aplikacije SG3524

Namizni računalniki

SG3524 ima opazno vlogo pri upravljanju moči znotraj namiznih računalnikov, pri čemer varuje zapletene komponente z natančno regulacijo napetosti.Ta čip povečuje operativni pretok notranje strojne opreme in poveča porabo energije in hkrati zmanjšuje odpadke.Ker računalništvo še naprej napreduje, so vztrajna prilagajanje in preskusi dinamični pri rafiniranju okvirov napajanja napajanja za vrhunsko funkcionalnost.

Mikrovalovne pečice in varčevanje z energijo

V svetu mikrovalovnih pečic SG3524 zagotavlja natančen nadzor nivoja moči, kar povečuje učinkovitost kuhanja s pogledom na ohranjanje energije.Njegova vsestranskost pri prilagajanju raznolikim mikrovalovnim tehnologijam postavlja svoje mesto v sodobnih kulinaričnih aparatih.Z izboljšavami algoritmov nadzora obstaja potencial za nadaljnje napredovanje natančnosti kuhanja in porabe energije.

Server infrastruktura in doslednost moči

Strežniki, končni do digitalni podporni sistemi, so odvisni od stalnega pretoka moči.SG3524 pomaga pri ohranjanju zanesljivosti in doslednosti pretvorbe v raznolikih pogojih, kar olajša brezhibno delovanje.Raziskovanje novih strategij hlajenja lahko izboljša prispevek SG3524 k ohranjanju visokih operativnih standardov v podatkovnih centrih.

Obnovljiva energija in sončni mikro-pretvorbe

Vključitev SG3524 v sončne mikro-pretvornike poudarja njegovo ključno vlogo pri združevanju sončne energije z vsakodnevno uporabo.Naraščajoče zanimanje za obnovljivo energijo zahteva natančno pretvorbo;Prilagodljivost čipa podpira tekoče inovacije sončnega tehnologije.Prihodnji napredek znanosti o materialih bi lahko znatno povečal učinkovitost pretvorbe.

Poraba energije v pralnih strojih

SG3524, ki ga opazimo v različnih modelih pralnih strojev, modulira porazdelitev moči, kar omogoča, da se pralni cikli učinkovitega električne energije.Sodobni stroji to uporabljajo za ponudbo energijsko občutljivih nastavitev.Inovacije z novimi motornimi tehnologijami lahko še zmanjšajo okoljske odtise teh strojev.

Izboljšave v električnih kolesih

Električna kolesa uporabljajo SG3524 za strokovni nadzor električnega motorja, kar daje bolj gladko izkušnjo vožnje.Čip uravnoteži uporabo baterije s potrebami z zmogljivostmi, kar spodbuja ta kolesa kot trajnostne potovalne rešitve.Integracija AI v sisteme za upravljanje baterij lahko utira pot inteligentnim energetskim inovacijam.

Telekomunikacija in učinkovitost moči AC/DC

V telekomunikacijah se SG3524 uporablja za vztrajno transformacijo moči AC/DC, aktivno za neprekinjene storitve.Podpira energetsko učinkovitost v omrežjih.Podpredmetni napredek lahko nudi izboljšane prihranke energije, ki je neprecenljiv za vzdrževanje teh resnih sistemov.

Zanesljivost detektorja dima

V dimnih alarmih čip podpira svojo funkcijo v potrebnih varnostnih napravah, kar zagotavlja zanesljivo upravljanje električne energije v nihajočih pogojih za natančno odkrivanje dima.Dejansko spremljanje zmogljivosti lahko izboljša in poveča zanesljivost sistema.

Sončna energija in trajnostni napredek

SG3524 olajša učinkovito pretvorbo energije v sončnih pretvornikih in podpira obsežne pobude za trajnost.Ta funkcija poudarja vlogo zanesljive tehnologije pri popolnoma tapkanju sončnega potenciala.

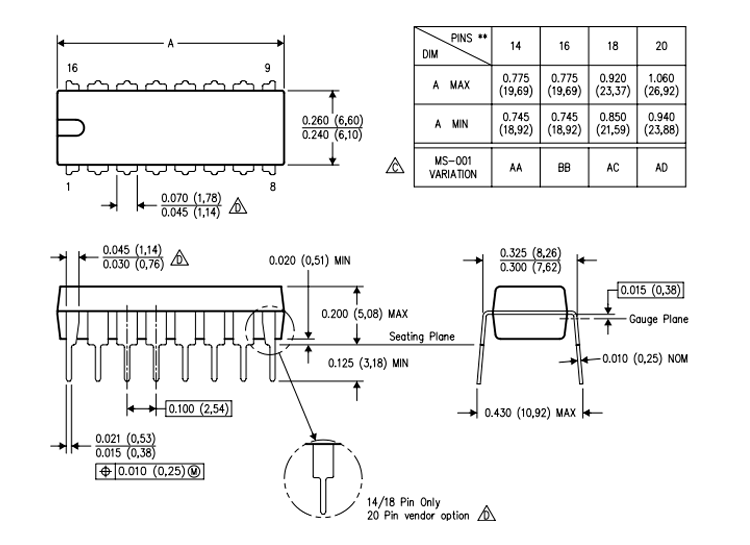

2d model
