Triaki BTA41600B: pinout, alternative in podatkovni list

Ta članek raziskuje BTA41600B, zmogljivega 40 TRIAC, zasnovanega za učinkovito preklop AC.Idealen za aplikacije z visoko močjo, ima izoliran zavihek 2500 V RMS za varno in učinkovito ravnanje z močjo.Tu se poglobimo v arhitekturo, pinout in specifikacije naprave, ki ponuja temeljito razumevanje njegovih zmogljivosti in aplikacij.

Katalog

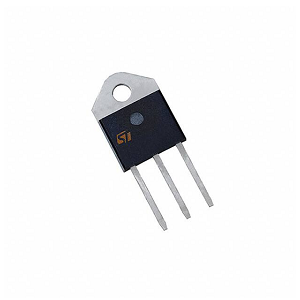

Kaj je BTA41600B?

The BTA41600B Izstopa kot vidni član serije BTA/BTB40-41, izdelana za robustne naloge za stikalo AC.Njegova sposobnost upravljanja z velikimi električnimi obremenitvami povečuje njegovo vrednost v zahtevnih okoljih.Pomembna značilnost te naprave je njegov paket z visoko močjo, ki vsebuje izoliran zavihek, ki lahko prenese do 2500 voltov.Vključitev izolirane funkcije v njegovo zasnovo doda plasti varnosti in zanesljivosti, če so vgrajeni v vezja."41" v svoji številki modela označuje njegovo impresivno 40 -ampto tokovno zmogljivost, kar poudarja njegovo učinkovitost pri ravnanju z električnimi tokovi.

BTA41600B učinkovito upravlja napetosti do 600 voltov, kar kaže na izjemno prilagodljivost.Njegova zahteva za občutljivost sprožilca, le 50mA, poveča njegovo odzivnost, zaradi česar je idealen za scenarije, ki zahtevajo natančen nadzor.Ko deluje v temperaturah od 25 do 40 stopinj Celzija, naprava deluje optimalno, kar zagotavlja dolgo življenjsko dobo.Triaka vzdržljivost najvišjih tokovnih ocen 400 AMP za 20 ms poudarja njegovo trajnost.Ta značilnost se izkaže za dragoceno med začasnimi napadi, ki ponuja raven zanesljivosti pri oblikovanju vezja.

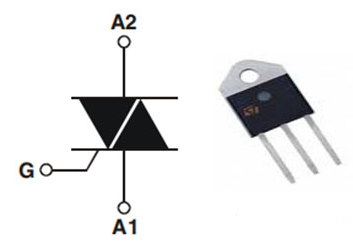

Konfiguracija pin BTA41600B

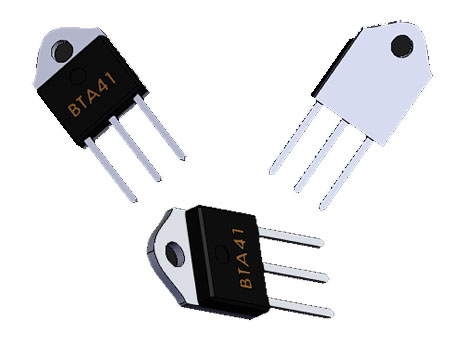

BTA41600B simbol, odtis in model CAD

Značilnosti BTA41600B

• Dosledno ravna z velikimi tokovi, tudi pod zahtevnimi pogoji.

• Nizka toplotna odpornost zagotavlja učinkovito odvajanje toplote, kar preprečuje pregrevanje in izboljšanje dolgoživosti.

• Zgrajena za dolgoročne zmogljivosti v težkih okoljih, idealna za avtomobilski, vesoljski in industrijski avtomatizacijski sektor.

• Zmanjša električni hrup v izmeničnih vezjih in zagotavlja gladke prehode energije, kar izboljšuje zanesljivost sistema.

• Uvršča se na standarde UL1557 in je skladen z ROHS, ki izpolnjuje sodobne varnostne in okoljske zahteve.

• odporen na nihanja in stroge razmere, kar zagotavlja zanesljivost v različnih aplikacijah.

• Združuje učinkovitost, zanesljivost in skladnost, zaradi česar je zaupanja vredna izbira za zahtevne inženirske projekte.

Tehnične specifikacije BTA41600B

Tehnične značilnosti, lastnosti in parametri BTA41-600B, skupaj s komponentami, primerljivimi s stmikroelektroniko BTA41-600BRG.

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 7 meseci)
Kontaktirajte prevleko	Kositer
Vrsta pritrditve	Skozi luknjo
Število zatičev	3
Število elementov	1
Embalaža	Cev
Status dela	Aktivno
Število odpovedi	3
Napetost - ocenjena DC	600V
Osnovna številka dela	BTA41
Konfiguracija	Samski
Največja ponavljajoča se povratna napetost (VRRM)	600V
Držite tok	80mA
Tovarniški čas	5 tednov
Monta	Skozi luknjo
Paket / ohišje	Top-3 izolirano
Teža	4.535924G
Delovna temperatura	-40 ° C ~ 125 ° C TJ
Koda JESD-609	E3
Raven občutljivosti vlage (MSL)	1 (neomejeno)
ECCN koda	EAR99
Trenutna ocena	40a
Število pin	3
Povezava primera	Izolirano
RMS tok (IRMS)	40a
Vrsta naprave sproži	4 triak na kvadrant logični nivo
Napetost - sprožilec vrat (vgt) (max)	1.3V
Current - Trigger Gate (Igt) (max)	50mA
Puščanje toka (max)	5mA
TRIAC tip	Standardno
Dolžina	15,5 mm
Doseči SVHC	Brez SVHC
Status ROHS	ROHS3 skladen
Tok - non rep. Surge 50, 60Hz (ITSM)	400A 420A
Tok - hold (ih) (max)	80mA
Kritična hitrost dviga zunaj državne napetosti v minu	500V/μs
Višina	12,85 mm
Širina	4,6 mm
Utrjevanje sevanja	Ne
Brez vodi	Brez vodi

Uporaba triakov BTA41600B

Slika prikazuje simbol vezja triaka, polprevodniške naprave, ki se običajno uporablja za nadzor izmenične moči v različnih aplikacijah, kot so zatemnitev luči ali uravnavanje hitrosti motorja.Ima tri terminale: A1, A2 in G (vrata).Priključek A1 se poveže z eno stranjo omrežja AC in služi kot referenčna točka za delovanje triaka, medtem ko se A2 poveže z obremenitvijo, pri čemer se na drugi strani obremenitve vrne na drugo črto AC.Priključek vrat je kontrolna točka, ki zahteva majhen DC tok impulz (npr. 50 mA za naprave, kot je BTA41600B), da sproži prevodnost.Ko se sproži, lahko triak izvede tok v obe smeri in ostane naprej, dokler tok ne pade pod določen prag na koncu izmeničnega cikla.Ta dvosmerna prevodnost in sposobnost ravnanja z visoko energijo naredijo triake idealne za učinkovito nadzor nad obremenitvijo.

Za učinkovito uporabo triaka je potrebno pravilno sprožitev in nastavitev vezja.Na priključek vrat nanesite DC impulz, da vklopite triak, kar omogoča, da tok teče med A2 in A1.Čas tega impulza določa fazni kot, pod katerim začne triak, kar prilagodi moč, ki jo dostavi.Na primer, sprožitev zgodnjega v izmeničnem ciklu prinaša večjo moč, hkrati pa sproži pozneje zmanjša moč.Prepričajte se, da ima DC sprožilni vezje skupno referenco z omrežjem AC, tako da poveže A1 tako z izmenično linijo kot na tla sprožitve.Ta povezava je potrebna za ohranjanje ustrezne sinhronizacije.S spreminjanjem časa sprožilca lahko natančno nadzirate izhodno moč, kar omogoča nemoteno delovanje naprav z visoko močjo v različnih aplikacijah.

Aplikacijska vezja za BTA41600B

Komponenta BTA41600B učinkovito upravlja z izmeničnimi obremenitvami, kar kaže na njegovo učinkovitost pri ravnanju s kompleksnimi nalogami, povezanimi z napravami, kot so gorilniki, motorne črpalke in svetlobne sisteme.Njegova vsestranskost omogoča nemoteno prilagajanje različnim kontrolnim shemam, ki obogatijo operativne zmogljivosti številnih naprav.Sprejetje te naprave olajša prehod iz običajnih ogrevalnih elementov ali indukcijskih tuljav na prefinjeno motorično ožičenje, kar omogoča natančno nastavljeno hitrost in natančno regulacijo temperature.

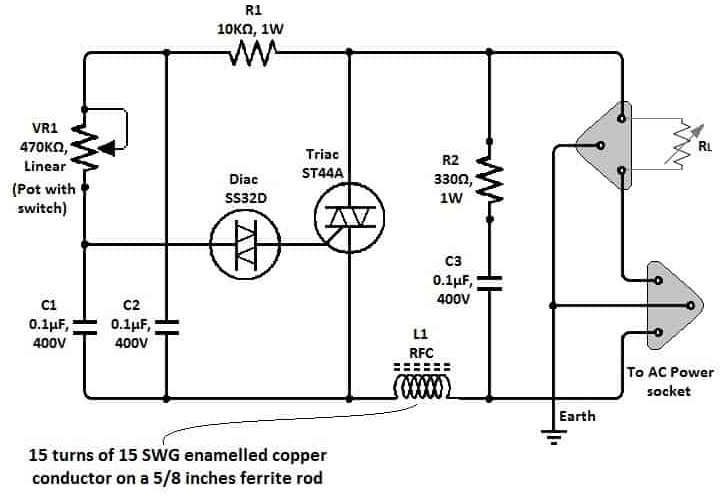

Aplikacijsko vezje

Zgornje vezje je zasnovano za nadzor moči na naprave, kot so grelne tuljave ali izmenični motorji.Deluje s prilagajanjem električnega toka, ki je bil dostavljen tem napravam, kar omogoča nadzor nad stvarmi, kot so temperatura v grelniku ali hitrost motorja.V jedru tega vezja je spremenljivi upor (VR1), ki se lahko prilagodi, da spremenite izhodno moč.Ta upor, skupaj z dvema kondenzatorjema (C1 in C2), ustvarja zamudo električnega signala.Ta zamuda vpliva, ko se aktivira komponenta, imenovana triaka, ki nadzoruje, kdaj in koliko napajanja pošlje na napravo.

Druge komponente v vezju pomagajo zagotoviti varno in učinkovito delovati.Sem spadajo dodatni upori (R1 in R2) in drug kondenzator (C3), ki ščitijo pred prekomernim tokom in napetostnim konicam, kar zagotavlja stabilno delovanje.Induktor (L1) prav tako filtrira neželen visokofrekvenčni hrup iz daljnovoda.S spreminjanjem nastavitve na spremenljivem uporu lahko nadzirate, koliko moči teče v obremenitev, tako da učinkovito prilagaja stvari, kot je toplota v kuhalniku ali hitrost v motorju.Ta metoda je preprosta in se običajno uporablja v gospodinjskih in industrijskih aplikacijah za urejanje moči.

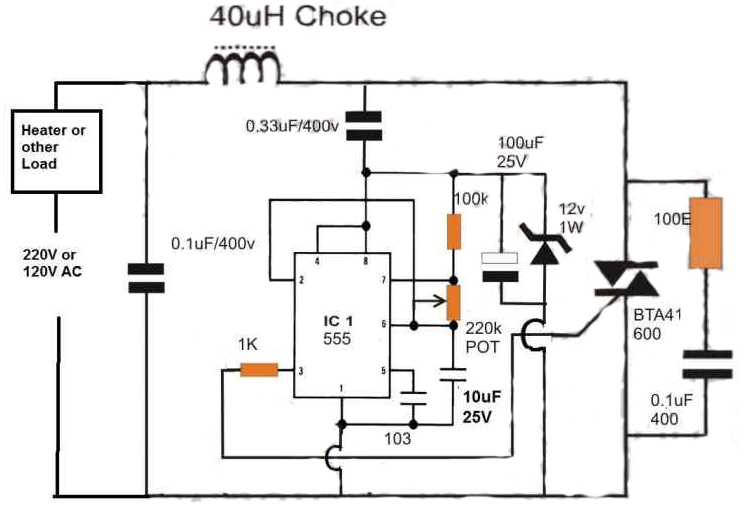

Aplikacijsko vezje

Zgornji diagram vezja prikazuje sistem PWM (modulacije impulzne širine) za krmiljenje moči do izmeničnih motorjev ali ogrevalnih tuljav z uporabo triaka z visoko močjo, BTA41/600.Ta vrsta vezja je kot nalašč za aplikacije, kot sta regulacija hitrosti motorja ali nadzor temperature grelnika, saj omogoča spremenljivo moč.Takole deluje: vezje se poveže z virom 220V ali 120V AC, z obremenitvijo (motor ali grelec) pa serijsko s triakom, ki ureja dajanje moči.Časovnik IC 555 deluje kot generator PWM, ki proizvaja signal na pin 3, katerega frekvenco in delovni cikel določajo upori, kondenzatorji in 220k potenciometer za nastavitev.Ta signal PWM oddaja triak in nadzira, koliko moči doseže obremenitev.40 μh dušilec filtrira visokofrekvenčni hrup, medtem ko ga snubber vezje (upor in kondenzator čez triaka) ščiti pred napetostjo in tokovnimi konicami.S prilagoditvijo delovnega cikla PWM s potenciometrom lahko natančno prilagodite izhodno moč, tako da bo vezje učinkovito in vsestransko za nadzor hitrosti motorja ali temperature grelnika v nastavitvah z veliko močjo.

Nadomestne komponente za BTA41600B

Številka dela	Opis	Proizvajalec
DTN8E	TRIAC, 400V V (DRM), 8A I (T) RMS, TO-220AB	Onsemi
CQ202-4BS-2	TRIAC, 200V V (DRM), 4A I (T) RMS, TO-202-2, 3 PIN	Centralni polprevodniški korp
Mac4n	TRIAC, 800V V (DRM), 4A I (T) RMS, TO-220AB	Freescale polprevodnik
BTA212-800E	Triac, 800V V (DRM), 12A I (T) RMS	Philips polprevodniki
Bcr8cm-12l	TRIAC, 600V V (DRM), 8A I (T) RMS, TO-220AB, TO-220, 3 PIN	Mitsubishi Electric
BTB08-700TW	700V, 8A, 4 TRIAC KVADRANT LOGIKA LOGIKA, TO-220AB, Plastika, do 220AB, 3 pin	Stmikroelektronika
T0610sh	700V, 6A, 4 TRIAC LOGIKE KVADRANT	Stmikroelektronika
CQ39DT	4 triak na kvadrant logični nivo, 400V V (DRM), 4A I (T) RMS, Do-39	Centralni polprevodniški korp
T0512DH	TRIAC, 400V V (DRM), 5A I (T) RMS	Oznaka Semiconductors Ltd.
DTC8C-N	TRIAC, 200V V (DRM), 8A I (T) RMS, TO-220AB, TO-220, 3 PIN	Sanyo Electric Co Ltd

Aplikacije BTA41600B

• Nadzor/izklop v kontekstih: Powers sistemi, kot so statični releji, ogrevalni sistemi in začetniki indukcijskih motorjev.Povečuje učinkovitost in natančnost pri operacijah v tehnoloških procesih.

• Statični releji v zaščito napajalnih sistemov: Spremlja električna omrežja v času in skrajša odzive na napake.Izboljša natančnost, zmanjšuje obrabo in podaljša življenjsko dobo opreme.

• Ogrevalni sistemi in energetska optimizacija: Nadzoruje porabo energije in porazdelitev toplote za boljšo učinkovitost.Integrira se s pametnimi tehnologijami za personalizirano udobje in prihranke energije.

• Zagon indukcijskega motorja: Zagotavlja stalno moč med zagonom, kar zmanjšuje mehanski/električni stres.Razširi življenjsko dobo motorja in podpira nemotene operacije v industrijskih okoljih.

• Lahka zatemnitev in prihranki energije: Ureja tok toka za nastavljivo svetlost in zmanjšanje stroškov uporabnosti.

Izboljša prilagoditev ambienta pri stanovanjski in komercialni razsvetljavi.

• Regulacija motorične hitrosti: Omogoča natančen nadzor frekvence/napetosti za optimalno delovanje pod obremenitvijo.Podpira pametno proizvodnjo s prilagodljivim, avtomatiziranim nadzorom motorja.

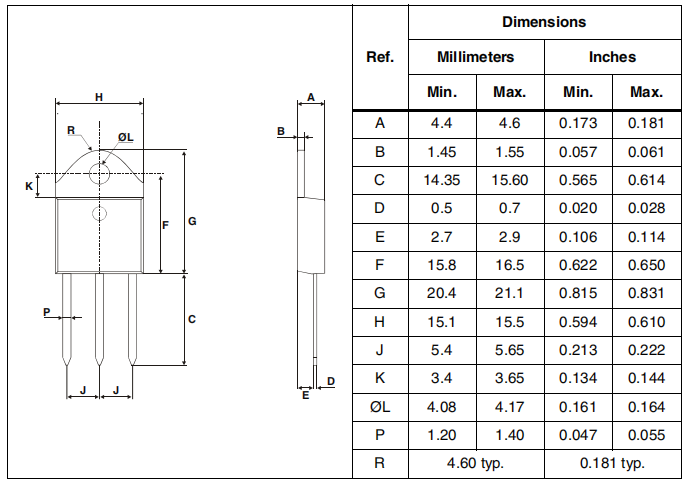

Paket za BTA41600B

Podatki o proizvajalcu BTA41600B

Stmicroelektronika, rojena iz združitve Thomson polprevodnikov in SGS MicroeleTronica v Švici, je v polprevodniškem sektorju postala mogočna svetovna sila.Ta združitev je bila strateška poteza, da bi izkoristili širšo paleto tehnoloških veščin in razširili svoj tržni vpliv.Ko je čas napredoval, je podjetje smiselno razširilo svoj odtis z ustvarjanjem več regionalnega sedeža, ki okrepi svojo prisotnost na tehnoloških trgih.STMICROELECtronics pooseblja polprevodniško odličnost s svojo strateško širitev, osredotočenostjo na inovacije in vplivom v različne panoge.Njegove proaktivne strategije kažejo na verjetno nadaljnjo pot vpliva, usmerjanje prihodnjih tehnoloških poti.
