CC1101 oddajnik: podatkovni list, pinout in alternative

CC1101 iz Texas Instruments je vsestranski pod-1 GHz oddajnik, ki zagotavlja stroškovno učinkovito rešitev za brezžične aplikacije, ki se zavedajo moči.Ta članek raziskuje svoje tehnične značilnosti, pinout in specifikacije ter poudarja, kako podpira naraščajoče povpraševanje po učinkovitih in zanesljivih brezžičnih komunikacijskih sistemih.

Katalog

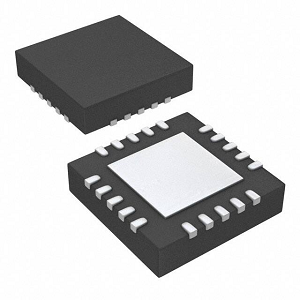

Kaj je CC1101?

Teksaški inštrumenti CC1101 Izstopa kot stroškovno učinkovit oddajnik, izdelan posebej za brezžično komunikacijo v območju Sub-1 GHz.Njegova zasnova se osredotoča na zmanjšanje porabe energije, ki se dobro odmeva znotraj pasov ISM in SRD na frekvencah, kot so 315, 433, 868 in 915 MHz.Poleg tega prikazuje prilagodljivost z vključitvijo dodatnih pasov, kot so 300-348 MHz, 387-464 MHz in 779-928 MHz, zaradi česar je vsestranska v raznolikih teritorialnih in regulativnih pokrajinah.Znotraj svoje arhitekture leži prilagodljiv osnovni pas, spreten pri nameščanju različnih modulacijskih formatov in doseganju hitrosti podatkov do 600 kbps.Ta vsestranskost najde vrednost v aplikacijah, kjer zahteve za prenos podatkov nihajo.

CC1101 je uporabljen skupaj z mikrokontrolerjem, ki ga spremljajo nekatere pasivne komponente, ki poudarjajo metodo, ki je naklonjena industriji, ki izkorišča modularno zasnovo, da bi izboljšala sistemske zmogljivosti.V situacijah, ki zahtevajo razširjen doseg komunikacije, je skupna združevanje z razširitvijo CC1190.Ta sinergija ne samo poveča občutljivost naprave, ampak tudi poveča njegovo izhodno moč, kar povečuje robustnost in zanesljivost omrežja.Funkcije CC1101 razkrivajo svojo obetavno vlogo pri upravljanju naprav IoT, pametnem merjenju in daljinskem upravljanju, kjer je učinkovitost skupaj s prilagodljivostjo modulacije.Njegova inherentna modularnost in prilagodljivost utelešata razširljivo rešitev, ki je spretna, saj je v koraku s tehnologijo, ki je vedno spreminjala pokrajino, kar kaže na to, da obljublja stalno napredovanje v brezžični komunikaciji.

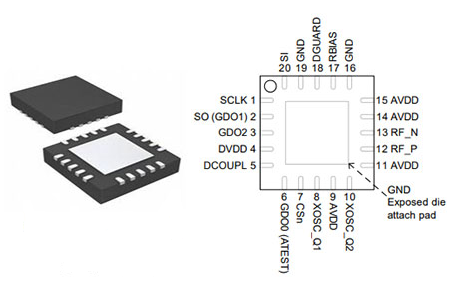

Konfiguracija PIN CC1101

Zatič št	Ime pin	Opis
1	Sclk	Serijski konfiguracijski vmesnik, vhod ure
2	Torej (gdo1)	Serijski konfiguracijski vmesnik, izhod podatkov.Neobvezno Splošni izhodni zatič, ko je CSN visok
3	GDO2	Digitalni izhodni zatič za splošno uporabo: testni signali, FIFO Signali stanja, indikator prozornega kanala, izhod ure, znižan od XOSC, serijski izhod RX podatki
4	DVDD	1,8 - 3,6 V digitalno napajanje za digitalni V/I in Za regulator napetosti digitalnega jedra
5	DCoupl	1,6 - 2,0 V izhod digitalnega napajanja za ločitev. Opomba: Ta zatič je namenjen uporabi samo s CC1101.Ni mogoče uporabiti Zagotovite napajalno napetost drugim napravam
6	Gdo0 (atest)	Digitalni izhodni zatič za splošno uporabo: testni signali, FIFO Signali stanja, indikator prozornega kanala, izhod ure, znižan od XOSC, serijski izhod RX podatki, serijski vhodni TX podatki.Uporablja se tudi kot analogni test V/I za testiranje prototipa/proizvodnje
7	CSN	Serijski konfiguracijski vmesnik, Izbira čipa
8	Xosc_q1	Crystal Oscilator Pin 1 ali zunanji vhod ure
9	AVDD	1,8 - 3,6 V Priključek za napajanje Analognega napajanja
10	Xosc_q2	Crystal Oscillator Pin 2
11	AVDD	1,8 - 3,6 V Priključek za napajanje Analognega napajanja
12	Rf_p	Pozitiven vhodni signal RF v LNA v načinu sprejema.Pozitivno RF izhodni signal iz PA v načinu prenosa
13	Rf_n	Negativni vhodni signal RF v LNA v načinu sprejema.Negativno RF izhodni signal iz PA v načinu prenosa
14	AVDD	1,8 - 3,6 V Priključek za napajanje Analognega napajanja
15	AVDD	1,8 - 3,6 V Priključek za napajanje Analognega napajanja
16	Gnd	Analogna ozemljitvena povezava
17	RBIAS	Zunanji pristransko upor za referenčni tok
18	DGUARD	Povezava z napajanjem za digitalno izolacijo hrupa
19	Gnd	Ozemljitvena povezava za digitalno izolacijo hrupa
20	Si	Serijski konfiguracijski vmesnik, vnos podatkov

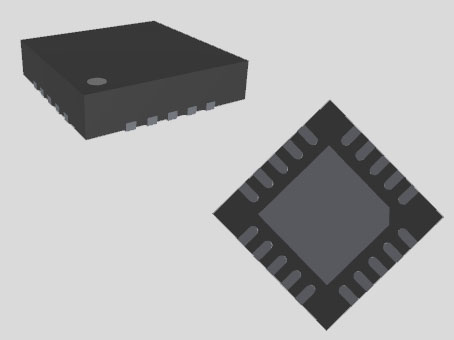

Simbol CC1101, odtis in model CAD

Značilnosti CC1101

RF uspešnost

Modul CC1101 združuje visoko občutljivost z učinkovitostjo moči, ki ponuja do +12 dBm programirljive izhodne moči, hkrati pa porabi minimalno energijo.Zaradi tega je idealen za energijsko zavedne naprave, zlasti v sistemih IoT, kjer je pomembna dolga življenjska doba baterije.Z uravnoteženjem občutljivosti in porabe energije modul poveča obseg komunikacije in trajnost naprave.

Analogne lastnosti

CC1101 podpira več tehnik modulacije, hitro nastavitev frekvence in vključuje integriran temperaturni senzor.Te funkcije zagotavljajo prilagodljivost in zanesljivost v različnih okoljih, kar omogoča enostavno prilagajanje komunikacijskih strategij za posebne potrebe.Nadomestilo temperature in možnosti dinamične modulacije povečujejo zmogljivost v zahtevnih pogojih.

Digitalne funkcije

CC1101 vključuje napredna digitalna orodja, kot so ravnanje z paketi, prilagodljiv vmesnik SPI, brezžično zaznavanje in beljenje podatkov.Te zagotavljajo varen in učinkovit prenos podatkov, izboljšanje stabilnosti in hitrosti sistema.Njegovo optimizirano upravljanje paketov izboljšuje delovanje v zapletenih digitalnih sistemih, zaradi česar je idealno za zanesljivo brezžično komunikacijo.

Učinkovitost moči

CC1101 je zelo učinkovit, v načinu spanja pa nariše le 200 na in ima hitro zagon in zmogljivosti za budnost.Ta nizka poraba energije podaljša življenjsko dobo baterije, kar zmanjšuje potrebo po pogostih zamenjavah, kar je pomembno za naprave, kot so oddaljeni senzorji in elektronika.

Splošne značilnosti

S kompaktnim dizajnom in minimalnimi zunanjimi komponentami CC1101 ustreza tako evropskim kot ameriškim standardom.Njegova majhna velikost in skladnost s predpisi je vsestranska za globalne trge.Poenostavitev modelov ob ohranjanju robustnosti se usklajuje s sodobnimi industrijskimi praksami, kar zagotavlja enostavno integracijo v različnih aplikacijah.

CC1101 Tehnične specifikacije

Tehnične specifikacije, značilnosti in parametri CC1101, skupaj s komponentami, podobnimi Texas Instruments CC1101RGP.

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 4 dnevi)
Kontaktirajte prevleko	Zlato
Vrsta pritrditve	Površinski nosilec
Število zatičev	20
Delovna temperatura	-40 ° C ~ 85 ° C.
Koda JESD-609	E4
Status dela	Aktivno
Število odpovedi	20
Napetost - Dobava	1,8V ~ 3,6V
Najvišja temperatura refliala (CEL)	280
Napajalna napetost	3V
Globina	4.15 mm
Osnovna številka dela	CC1101
Moč - izhod	12dbm
Hitrost podatkov (največja)	800Kbps
Tovarniški čas	6 tednov
Monta	Površinski nosilec
Paket / ohišje	20-VQFN izpostavljena ploščica
Teža	69.994479mg
Embalaža	Cev
PBFREE koda	DA
Raven občutljivosti vlage (MSL)	3 (168 ur)
Tip	Samo TX/RX
Položaj terminala	Štirikolesnik
Število funkcij	1
Terminalni nagib	0,5 mm
Frekvenca	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
Gostota	0 b
RF družina/standard	Splošni ISM < 1GHz
Serijski vmesniki	SPI
Tok - prejemanje	14,3mA ~ 17,1mA
Tok - oddajanje	12,3mA ~ 34,2mA
Število sprejemnikov	1
Modulacija	2FSK, 4FSK, ASK, GFSK, MSK, OOK
Občutljivost (DBM)	-116 dbm
Dolžina	4 mm
Debelina	930 µm
Višina	1 mm
Širina	4 mm
Utrjevanje sevanja	Ne
Brez vodi	Brez vodi
Doseči SVHC	Brez SVHC
Status ROHS	ROHS3 skladen

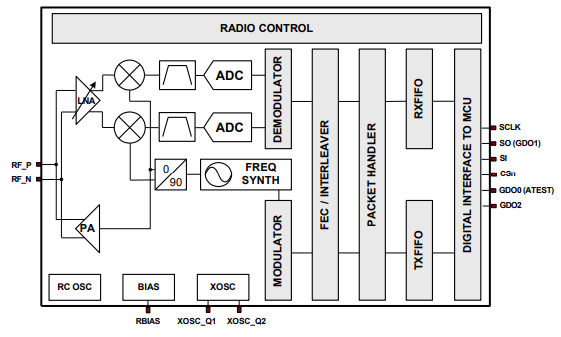

Funkcionalni blok diagram CC1101

Zgornji diagram prikazuje osnovno strukturo CC1101, ki uporablja zasnovo sprejemnika z nizkim in čem.Prvič, ojačevalnik z nizkim hrupom (LNA) krepi RF signal.Ta signal se nato pretvori v signale vmesne frekvence (IF) v dveh komponentah (I in Q).Ti signali so digitalizirani z analognimi in digitalnimi pretvorniki (ADC).Po digitalizaciji se izvajajo procesi, kot so samodejni nadzor dobička (AGC), filtriranje kanalov, demodulacija in sinhronizacija bitov in paketov.Za prenos CC1101 ustvari RF signale neposredno s pomočjo frekvenčne sinteze.

V načinu sprejemanja frekvenčni sintetizator čipa uporablja LC VCO na čipu in 90-stopinjski fazni premik za ustvarjanje lokalnih signalov oscilatorja (LO) (I in Q), potrebnih za pretvorbo signala.Kristal, povezan z zatiči XOSC Q1 in XOSC Q2, zagotavlja referenčno frekvenco sintetizatorja in ur za ADC in digitalna vezja.4-žični vmesnik SPI se uporablja za konfiguracijo in dostop do podatkov, digitalni bazni pas pa upravlja nastavitve kanala, ravnanje s paketi in shranjevanje podatkov.

CC1101 Application Circuit

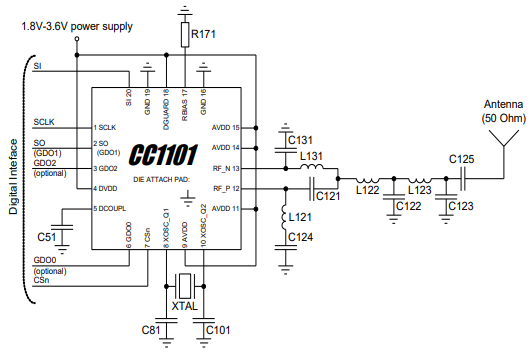

Tipično vezje za uporabo in ocenjevanje 315/433 MHz (brez kondenzatorjev za ločevanje napajanja)

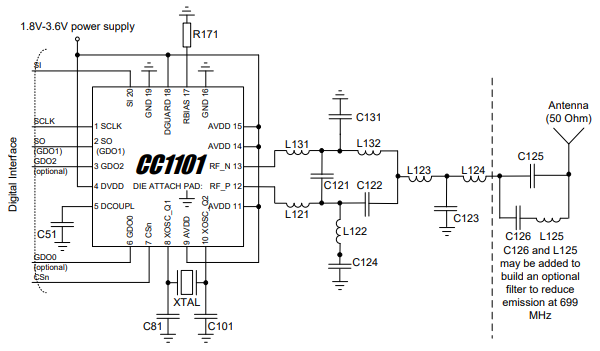

Tipično vezje za uporabo in ocenjevanje 868/915 MHz (brez kondenzatorjev za ločevanje napajanja)

Alternative CC1101

Številka dela	Opis	Proizvajalec
CC1100ERGPT	Brezžični brezžični oddajnik z nizko močjo za China in Japonski frekvenčni pasovi 20 -QFN -40 do 85	Teksaški inštrumenti
MD59-0049RTRT	RF in osnovni vezje, PQCC20, 4 mm, plastika, MLF-20	MacOm
CC1101RTKRG3	IC Telecom, Cellular, RF in osnovni vezje, PQCC20, 4 X 4 mm, zelena, plastika, qlp-20, celično telefonsko vezje	Teksaški inštrumenti
CC1101RTK	Telekomunikacijski, celični, RF in osnovni vezje, PQCC20, 4 x 4 Mm, zelena, plastika, qlp-20	Teksaški inštrumenti
CC1101RTKG3	Telekomunikacijski, celični, RF in osnovni vezje, PQCC20, 4 x 4 Mm, zelena, plastika, qlp-20	Teksaški inštrumenti
CC1101RGP	Paket / primer 20-VFQFN izpostavljena ploščica, število zatičev 20, Frekvenca 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, tok - Prejemanje 14,3mA ~ 17,1MA, tok - oddaja 12,3mA ~ 34,2mA, Občutljivost -116 dBm, napajalna napetost 3 V, terminalna naklon 0,5 mm	Teksaški inštrumenti
CC115LRGPR	Paket / primer 20-VFQFN izpostavljena ploščica, število zatičev 20, Frekvenca 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, tok - Prejemanje 13,9mA ~ 15,9mA, tok - oddaja 12,3mA ~ 31,1mA, Občutljivost -112 dBm, napajalna napetost 3 V, terminalna naklon 0,5 mm	Teksaški inštrumenti
CC1100RTKR	Paket / primer 20-VFQFN izpostavljena ploščica, število zatičev 20, Frekvenca 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, tok - Prejemanje 13,3mA ~ 15,9mA, tok - oddaja 12,3mA ~ 34,2mA, Občutljivost -111 dBm, napajalna napetost 3 V, končni naklon 0,5 mm	Teksaški inštrumenti
CC110LRGPR	Paket / primer 20-VFQFN izpostavljena ploščica, število zatičev 20, Frekvenca 315MHz, 433MHz, 868MHz, 915MHz, napajalna napetost 3 V, terminalna naklon 0,5 mm	Teksaški inštrumenti
CC1100RTK	Paket / primer 20-VFQFN izpostavljena ploščica, število zatičev 20, Frekvenca 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, tok - Prejemanje 14,3mA ~ 17,1MA, tok - oddaja 12,3mA ~ 34,2mA, Občutljivost -116 dBm, napajalna napetost 3 V, terminalna naklon 0,5 mm	Teksaški inštrumenti

Aplikacije CC1101

CC1101 je brezžični oddajnik z ultra nizkimi močmi, zasnovan za pod-1 GHz aplikacije, idealen za scenarije, kjer je potrebna energetsko učinkovita komunikacija.Njegova vsestranskost je dragocena v varnostnih sistemih, avtomatizaciji, industrijskih operacijah in nastajajočih tehnologijah, kot je IoT.

Varnostni sistemi

CC1101 izboljšuje brezžične varnostne sisteme, tako da omogoča dolgotrajne naprave z nizko močjo, kot so detektorji gibanja in alarmni senzorji.Njegova učinkovitost zmanjšuje potrebo po pogostem vzdrževanju, kar zagotavlja neprekinjeno spremljanje in podaljšano življenjsko dobo baterije.

Rešitve za avtomatizacijo

Tako v domači kot v industrijski avtomatizaciji CC1101 podpira brezhibno komunikacijo med napravami, ki pametnim sistemom omogoča spremljanje okoljskih meritev in optimizacijo porabe energije.To je ključna sestavina pri gradnji učinkovitejšega in prilagodljivega bivalnega in delovnega okolja.

Industrijski procesi

CC1101 olajša zanesljivo brezžično komunikacijo v zahtevnih industrijskih nastavitvah, kar omogoča oddaljeno spremljanje in nadzor strojev.To izboljšuje varnost, zmanjšuje izpad in poveča operativno učinkovitost, zlasti kadar so žične rešitve nepraktične.

Nastajajoče tehnologije in IoT

Prilagodljivost CC1101 je močan kandidat za aplikacije Internet of Things (IoT), ki podpira omrežja z nizko močjo.Ko se IoT širi, je CC1101 odličen pri ustvarjanju pametnih, energetsko učinkovitih naprav, ki brez težav komunicirajo po medsebojno povezanih sistemih.

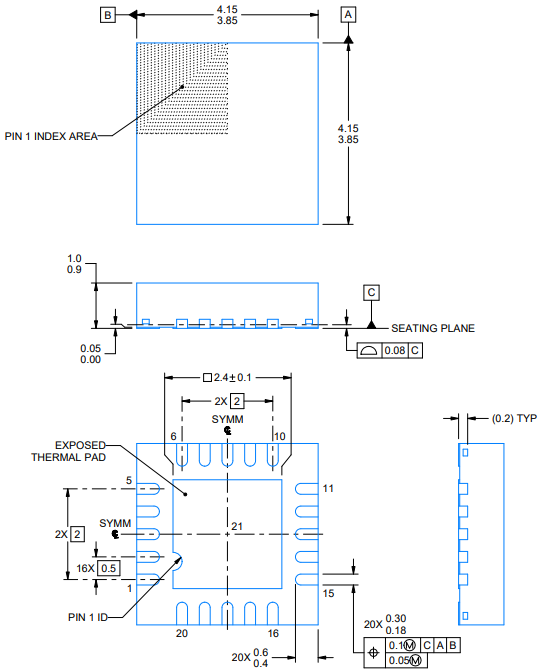

Paket za CC1101

Informacije o proizvajalcu CC1101

V konkurenčni pokrajini polprevodniške industrije Texas Instruments odlikuje svoj vpliv na analogne in vgrajene inovacije obdelave.Podjetje RF oddajnik CC1101 ponazarja njihovo neusmiljeno prizadevanje za izpopolnjevanje komunikacijskih tehnologij.Ta naprava ni samo natančno izdelana, ampak tudi najde svojo uporabnost v različnih sektorjih, vključno z domačo in industrijsko avtomatizacijo, kjer stabilni in učinkoviti brezžični sistemi.Texas Instruments uspeva na neomajni predanosti pionirju novih tehnologij in razvoju izdelkov, ki odmevajo s trenutnimi trendi v industriji.Njihova filozofija vodi težnja po združitvi najsodobnejše tehnologije s praktično uporabo.Izdelki TI so izdelani s ponavljajočimi se izboljšavami, da se zagotovijo, da se brezhibno integrirajo z različnimi sistemi, kar prikazuje prilagodljivost, ki ustreza različnim zahtevam.
