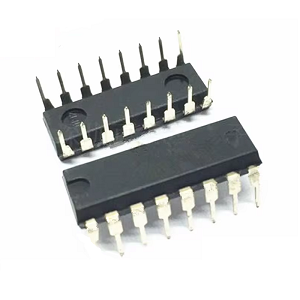

CD4014 IC: 8-bitni register premikov z vzporednimi vhodi

Ta priročnik raziskuje CD4014, zelo prilagodljivo integrirano vezje CMOS, znano po 8-bitni funkcionalnosti registra premikov, ki podpira tako serijske kot vzporedne vnose podatkov.CD4014 je znan po svoji vsestranskosti v širokem razponu digitalnih logičnih aplikacij, ki je učinkovit v scenarijih, ki zahtevajo učinkovito ravnanje s podatki in racionaliziran prenos, zlasti v kompaktnih sistemih, kjer je zmanjšanje uporabe PIN prednostna naloga.Ta članek od pregleda konfiguracij PIN do aplikacij in alternativnih možnosti ponuja poglobljen pregled uporabe CD4014 za inovativne elektronske zasnove in optimizirano upravljanje podatkov.

Katalog

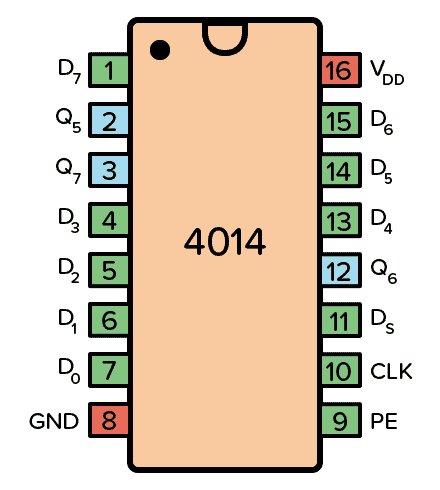

Konfiguracija pin 4014 ic

Ime pin	Zatiča št.	Tip	Opis
Vdd	16	Moč	Napajalna napetost (+3 do +15V)
Gnd	8	Moč	Tla (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Vnos	Vzporedni vhodni zatiči
Q5, Q6, Q7	2, 3, 12	Izhod	Pufrani izhodi iz zadnjih treh bitov
Pe	9	Vnos	Vzporedno omogočanje
Cp	10	Vnos	Urni zatič za sinhronizacijo vhoda
Ds	11	Vnos	Serijski vhodni zatič

Uporaba 4014 IC

Če se želite ukvarjati z uporabo 4014 IC, začnite s skrbnim povezovanjem VDD s pozitivnim terminalom vira energije in GND z negativnim terminalom.Ta IC deluje v območju moči od 3V do 15V, vendar se lahko specifični modeli razširijo do 20 V.Priporočljivo je preučiti podatkovni list za natančne električne podrobnosti, ki prilagodite združljivost na vašo edinstveno nastavitev.Izbrani razpon napetosti neposredno vpliva na operativno celovitost naprave in stalno funkcionalnost.

Začnite vzporedno nalaganje podatkov s preklopom vzporednega zatiča (PE) v visoko stanje.Priključite izbrane vhode podatkov med vzporednimi podatkovnimi zatiči z oznako D0 na D7.Naraščajoči robni signal, ki se uporablja za pin CLK, zajame predvidene podatke v register.Ta pripravljalna fazna zrcala, ki postavlja ekipo na dobro usklajeni praksi, kjer so vloge in sinhronizacija izrednega pomena.

Začnite prestavljanje podatkov s preklopom PE PIN v nizko stanje.Vsak naraščajoči impulz CLK postopno preusmeri podatke.V tem načinu DS PIN služi za serijski vnos podatkov in olajša prilagodljivo obdelavo podatkov.Ta funkcija postane bistveno koristna, ko je potreben prehod podatkov s tekočino, kar zagotavlja učinkovito organizacijo in kategorizacijo digitalnih signalov.

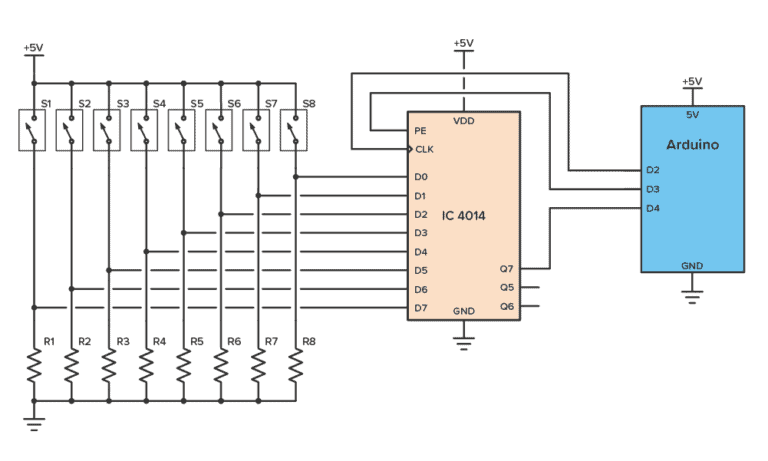

Aplikacijski vezje CD4014

The CD4014 Register Shift je praktično orodje za branje stanj do osem stikal z uporabo samo treh zatičev mikrokontrolerjev, na primer z Arduino.Zaradi tega je idealen za projekte, kjer je razpoložljivost PIN omejena, saj učinkovito širi vhodno zmogljivost brez potrebe po dodatni strojni opremi.Vezje deluje tako, da zajame stanja vseh povezanih stikal in te podatke pošlje na mikrokontroler za en čas.CD4014 uporablja pretvorbo vzporedni in serijski pretvorbo, kar vam omogoča, da spremljate več stikal, hkrati pa ohranjate preprosto in kompaktno ožičenje.

Če ga želite nastaviti, povežite Arduinovo D3 PIN na vzporedni PIN CD4014 PIN (PE), D2 na uro (CLK) in D4 na podatkovni izhod (q) PIN.D3 aktivira stanja zaklepanja za zajem stikala, D2 pošlje uri uri, da se stanja preusmeri v izhod, D4 pa podatke zaporedno prebere.Vsak impulz ure preusmeri naslednje stanje stikala na izhodni zatič, kar omogoča Arduinu, da prebere vseh osem stikal eno za drugo.Ta pristop je učinkovit in prihrani tako prostor kot vire.Z uporabo CD4014 lahko upravljate z več vhodi z minimalno uporabo V/I, poenostavite svojo zasnovo in zmanjšate kompleksnost ožičenja.To je kompaktna in zanesljiva rešitev za projekte, ki zahtevajo natančno spremljanje stanja stikala.

CD4014 ekvivalenti in alternative

Enakovredni

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Alternative

• 74HC165

• 74HC166

• 74HC198
