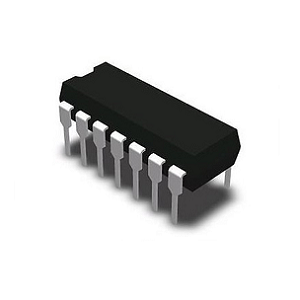

CD4073: razložen 3-vhodni in vrat IC

Ta vodnik raziskuje CD4073, trojni 3-vhodni in vrat integrirani vezje, znan po svoji vsestranskosti in učinkovitosti v sodobni elektroniki.Preučuje vlogo CD4073 v digitalnih logičnih vezjih, tako da razčleni svoje konfiguracije zatiča, operacije vrat in aplikacije.

Katalog

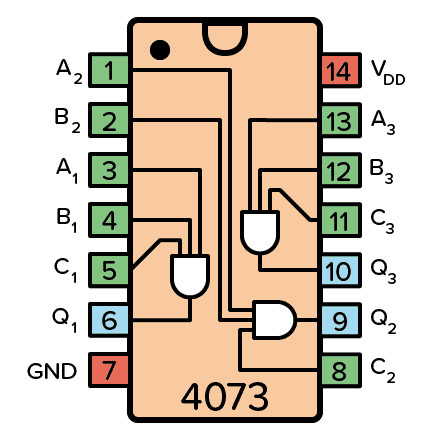

Konfiguracija pin 4073 ic

Ime pin	Zatiča št.	Tip	Opis
Vdd	14	Moč	Napajalna napetost (+3 do +15V)
Gnd	7	Moč	Tla (0V)
A1 do A3	1, 3, 13	Vnos	Vhodi A od treh in vrat
B1 do B3	2, 4, 12	Vnos	Vhodi B od treh in vrat
C1 do C3	5, 8, 11	Vnos	Vhodi C od treh in vrat
Q1 do Q3	6, 9, 10	Izhod	Izhodi iz treh in vrat

Pregled 3-vhoda in vrat

A 3-vhod in vrata dajejo visok izhod samo, ko so vsi trije vhodi, imenovani A, B in C, nastavljeni na visoke.Razumevanje tega zahteva preučitev tabele resnice, ki ponuja podroben prikaz vhodnih kombinacij, ki ponazarjajo logični tok, da pretežno ustvari nizko izhodno.Samo pri vseh vhodih na visoki vezje ustvari visok izhod, kar uteleša zapleteno preverjanje, potrebno v scenarijih, ki zahteva strogo izpolnjevanje pogojev za želeni izid.

Vhod a	Vhod b	Vhod c	Izhod q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Funkcija in uporaba CD4073

Začetna nastavitev in povezave

Za začetek uvajanja CD4073, začnite s povezovanjem VDD -ja na stabilno in pozitivno napajalno napajanje, hkrati pa zagotovite, da je GND varno povezan s tlemi.Ta korak služi kot hrbtenica za pravilno delovanje integriranega vezja.Priporočljivo je, da te povezave dvakrat preverite, da zaobidemo morebitna odstopanja, ki bi lahko nastala zaradi vprašanj moči.

Upravljanje vhoda in signala

Vhodi, označeni z A, B in C, je treba povezati z digitalnimi signali, ki natančno odražajo pogoje, ki so v pregledu.Izbira digitalnih signalov ima vpliv, ker napoveduje logiko in vedenje, ki ga obdeluje CD4073.Zanemarjanje ali nadzor, kot so potepuške povezave ali hrup, lahko uvede napake in zaplete logične operacije.

Izhodna uporaba in integracija vezja

Izhodi vrat, običajno predstavljeni kot Q, delujejo kot logični kazalniki presečišča vhodov A, B in C. Vključevanje teh izhodov v naslednje operacije vezja lahko zagotavlja ogromno vrednost.Strateško integracijo pogosto vodijo pretekli scenariji, kjer je optimizacija učinkovitosti vezja privedla do opaznih izboljšav uspešnosti.

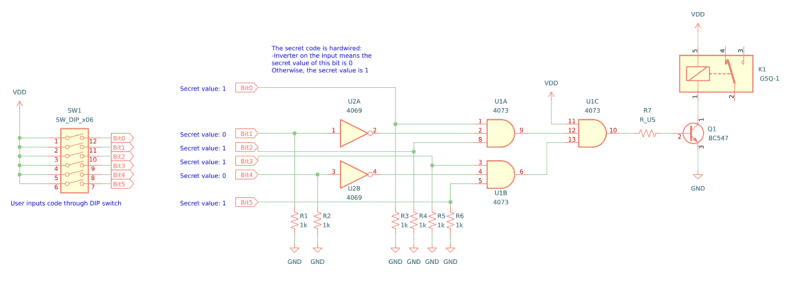

CD4073 Application Circuit

Integrirano vezje CD4073 je pomembna komponenta za izgradnjo varnega sistema zaklepanja kode, ki preverja 6-bitno binarno kodo, kot je 101101. Ta sistem uporablja in vrata znotraj CD4073 za potrditev natančnosti vhodne kode.Ne vrata iz IC, kot je CD4069BE, se uporabljajo za prilagajanje logičnih ravni, s čimer zagotavljajo, da vhod pravilno razlaga vezje.Za zanesljivo delovanje sistema je potrebno pravilno zaporedje in nastavitev vhodne logike.

Za sestavljanje vezja je ključnega pomena več komponent.Rele se uporablja za zatiranje zunanjih naprav, medtem ko CD4073BE upravlja z operacijami in vrat, CD4069BE pa ne deluje.Za vnos binarne kode se uporablja 6-položajno stikalo za dip, za uravnavanje toka toka pa so vključeni upori.Za napajanje releja in zagotavljanje ustreznega delovanja je uporabljen tranzistor NPN, kot je BC547.

Rele aktivira tranzistor, ki povečuje majhen tok iz stikala za dip za pogon releja.To omogoča, da vezje ureja zunanje naprave, kot so varnostni alarmi ali ključavnice vrat, kar izboljšuje splošno varnost.Za preprečevanje napak v vezju sta potrebna ustrezna izbira in pristranskost tranzistorja.To kaže na pomen uravnoteženja digitalne logike z analognim nadzorom, saj njihova skrbna interakcija določa uspeh ali neuspeh strojne aplikacije.

CD4073 alternative in ustrezniki

• Označeni tudi kot NTE4073, MC14073, HCF4073, TC4073, HEF4073.

• različice, kot so "CD4073BE"Navedite razlike v proizvajalcu ali tehnologiji.

• 74HC11: Še en trojni 3-vhodni in vrat IC.
