CD4075 IC-Vodnik po 3-vhodih ali vratih

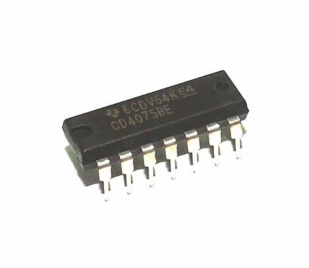

CD4075 Triple 3-vhoda ali vrata so vsestranski CMOS IC, ki vsebuje tri ali vrata, pri čemer vsak obravnava tri vhode.Idealen je za avtomatizacijo, projekte mikrokontrolerjev in sisteme odločanja, ki poenostavi oblikovanje vezja, hkrati pa zagotavlja zanesljive zmogljivosti.Ta članek raziskuje svoje tehnične specifikacije, konfiguracije PIN -a, praktične aplikacije in primera vezja, ki vam ponujajo dragocene vpoglede za optimizacijo zmogljivosti vezja.

Katalog

Postavitev zatiča

Ime pin	Zatiča	Tip	Opis
Vdd	14	Moč	Napajalna napetost (+3 do +15V)
Gnd	7	Moč	Tla (0V)
A1 do A3	1, 3, 13	Vnos	Vhodi A od treh ali vrat
B1 do B3	2, 4, 12	Vnos	Vhodi B od treh ali vrat
C1 do C3	5, 8, 11	Vnos	Vhodi C od treh ali vrat
Q1 do Q3	6, 9, 10	Izhod	Izhodi iz treh ali vrat

Pregled 3-vhoda ali vrat

3-vhod ali vrata vnašajo razširjeno funkcionalnost tipične ali vrat z dodajanjem dodatne vhodne črte.S tem dodatnim vložkom se lahko znajdete z večjo širino, saj lahko zdaj namesto običajnih dveh upoštevate do tri potencialne signale.

Delovanje teh vrat je takšno, da kadar koli od vhodov, bodisi ednine ali v kombinaciji, doseže visoko stanje, izhod nedvoumno zrcali to visoko stanje.To vedenje postane večinoma pomembno v zapletenih digitalnih sistemih, kjer se lahko različni scenariji zbližajo, da ustvarijo koheziven rezultat.

Vhod a	Vhod b	Vhod c	Izhod q
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

Uporaba čipa CD4075

The CD4075 Chip izstopa v svetu logičnih vezij, ki ga cenijo zaradi svoje spretnosti pri ravnanju z več vhodi.Da bi dosegli največji potencial te komponente, je pametno, da se vkopate v svoje specifikacije moči.Običajno ta čip deluje z napajanjem, ki sega od 3 do 15 voltov, z nekaterimi modeli, ki lahko ravnajo do 20 voltov.

Za optimalno funkcijo zagotovite, da je PIN VDD povezan s pozitivnim terminalom napajanja, medtem ko GND PIN ustreza negativnemu terminalu.Ta pravilna nastavitev se uporablja za nemoteno omogočanje delovanja čipa.Napačni koraki tukaj pogosto vodijo do napak v vezju, rezultat, s katerimi se mnogi srečujejo med praktičnimi laboratorijskimi sejami ali med delom na projektih.

Čip ponuja kot vhodne sponke A, B in C.Ti vhodni zatiči so ključni za prejemanje logičnih signalov - podloge, ki tvorijo samo jedro nalog obdelave čipa.Lahko poudarite vrednost doslednega vnosa signala in opozorite, da lahko razlike znatno poslabšajo delovanje.Prav tako so zatiči Q na izhodnem koncu čipa prenašajo predelane logične signale na naslednje faze vezja.

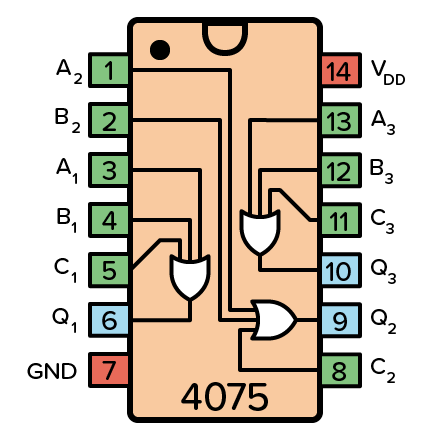

4075 pinout

Primer vezja - RGB LED barvni stikal

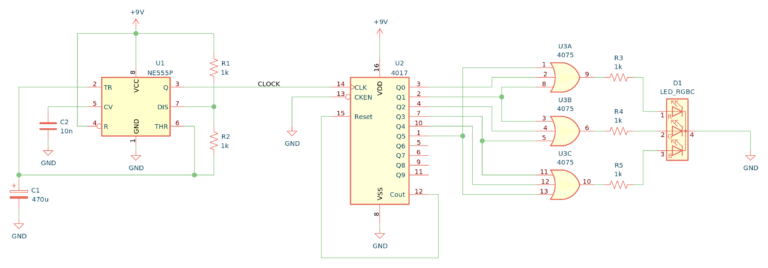

V tem članku raziskujemo vezje, ki uporablja CD4075BE IC, ki je znan po svojih učinkovitih 3-vhodih ali vratih-za izdelavo dinamičnega barvnega stikala LED RGB.Ta nastavitev ciklira skozi različne barve, ki ponuja vizualno privlačno priložnost za učenje v digitalni elektroniki.

Središče našega barvnega stikala je CD4075BE IC, ki nadzoruje barvni izhod s 3-vhodnimi ali vrati.Ta IC deluje v povezavi s 555 časovnikom IC (U1), ki je konfiguriran tako, da oddaja stalne impulze.Ti impulzi aktivirajo pult CD4017 desetletja (U2), kar je glavna komponenta, ki zaporedno aktivira svoje izhode z vsakim impulzom, prejetim od 555 časovnikov.

Prvih šest izhodov CD4017 neposredno povežemo z vhodi CD4075BE.Ta povezava omogoča, da vezje prikaže šest različnih barv na RGB LED (D1) z mešanjem izhodov, da ustvari različne barvne kombinacije.

Če želite sestaviti to vezje, boste potrebovali naslednje komponente:

• CD4075BE IC (U3) za upravljanje 3-vhoda ali vrat

• CD4017 Desetletni števec (U2) za kolesarjenje skozi izhodna stanja

• 555 časovnika IC (U1) za ustvarjanje urih impulzov

• LED RGB (D1), ki prikazuje barve

• Pet 1 kΩ uporov (R1-R5) za nastavitve trenutnega nadzora in časovne razporeditve

• kondenzator 470 µF (C1) za zagotovitev stabilnosti izhoda časovnika

• 10 NF kondenzator (C2) za izpopolnjevanje signala ure

CD4075 alternative in nadomestki

Integrirano vezje CD4075 (IC) je običajno prepoznano pod več enakovrednimi imeni, vključno z NTE4075, MC14075, HCF4075, TC4075in HEF4075.Ti identifikatorji se razlikujejo glede na proizvajalca, vendar imajo vse različice enako funkcionalnost in enake konfiguracije PIN.Nekateri modeli lahko vključujejo tudi pripone, kot so "CD4075BE, ”, Kar kaže na manjše razlike, značilne za proizvajalca.

Če CD4075 IC lokalno ni na voljo, preverite zanesljive spletne tržnice za širšo izbiro in boljšo razpoložljivost.

• 74HC4075: Tri 3-vhod ali vrata
