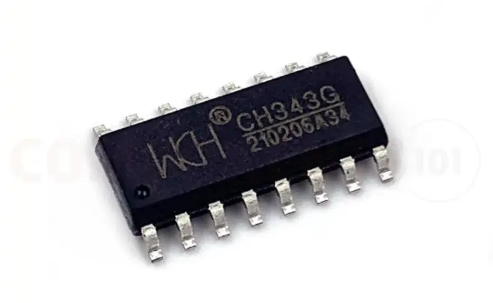

CH343: visokozmogljiv čip USB do serijskega pretvornika

V današnjem nenehno razvijajočem se svetu digitalne komunikacije CH343 USB CONVERTER CHIP izstopa kot vsestranska in robustna rešitev za brezhibno izmenjavo podatkov.CH340, ki ga je postavil njegov predhodnik, CH343, dosega zmogljivost na naslednjo stopnjo z višjimi hitrostmi prenosa podatkov, fleksibilno podporo za napetost IO in naprednimi funkcijami, kot je samodejno odkrivanje hitrosti prenosa.Ne glede na to, ali gre za razvoj mikrokontrolerjev, industrijski sistemi ali samostojno elektroniko, kompaktna zasnova in združljivost CH343 omogočata dinamično komponento v sodobnih projektih.Ta članek ponuja izčrpen vodnik za funkcije CH343, konfiguracijo PIN, vpogled v oblikovanje, aplikacije in alternative.Odkrijte, kako lahko ta močan čip optimizira vaše potrebe po komunikaciji in inovacijah.

Katalog

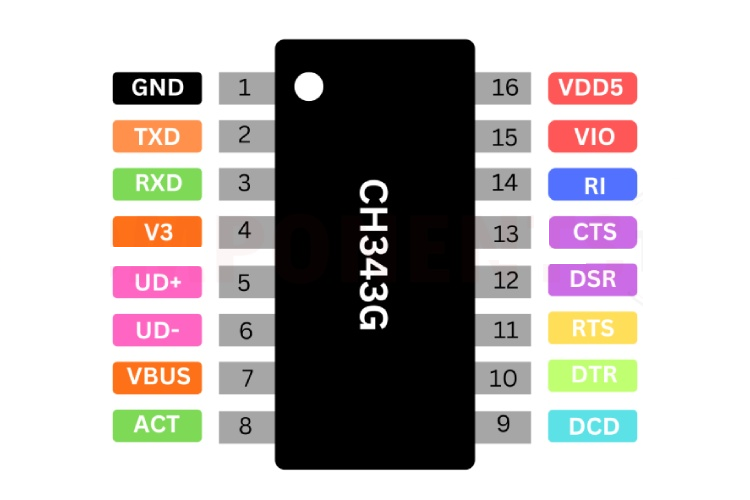

Konfiguracija pin

Op16 pin št	ESSOP10 PIN št	Qfn16 pin št	Ime pin	Tip zatiča	Opis pin
16	4	3	Vdd5	Moč	Vhod napajanja napajalne napetosti regulatorja napajanja zahteva zunanji kondenzator ločitve
15	7	1	Vio	Moč	V/I vhod vhoda vhodni vhod zahteva zunanje ločitev kondenzator
1	3,0	2,0	Gnd	Moč	Tla
4	10	6	V3	Moč	Izhod notranjega regulatorja moči;Vnos moči jedra in USB Povežite se z vdd5, ko je vdd5 <3,6v, priključite na ločilni kondenzator, ko VDD5> 3.6V
5	1	7	UD+	USB	Neposredno se povežite s signalom USB D+, brez zunanjega upora
6	2	8	UD-	USB	Neposredno povežite se z USB D-signalom, brez zunanjega upora
7	Nobenega	9	VBUS	V	VBUS status zaznavanja USB vodila, integriran Izvlečen upor
2	8	4	TXD	Zunaj	Prenos asinhronega izhoda podatkov, stanje v prostem teku je visoko ravni
3	9	5	Rxd	V	Prejemajte asinhroni vnos podatkov, integrirano vleko upor
13		15	CTS	V	Vhodni signal modema je jasen za pošiljanje, aktivno nizko
	6		CTS ali DTR	Privzeti vhod, samodejno preklopite na izhod	Privzeto je vhodni signal modema, čist za pošiljanje, aktivno nizko. Ko računalniška programska oprema nastavi DTR za veljavno, se samodejno preklopi na modem izhodni signal, podatkovni terminal pripravljen, aktiven nizko
12	Nobenega	14	DSR	V	Vhodni signal modema, nabor podatkov pripravljen, aktiven nizko
14	Nobenega	16	Ri	V	Vhodni signal modema, indikator obroča, aktivni nizki
9	Nobenega	11	DCD	V	Vhodni signal modema, zaznavanje nosilca podatkov, aktivno nizko
10	Nobenega	12	DTR/Tnow	Zunaj	Izhodni signal modema, Priključek za priključek podatkov, aktivno nizko.Če Med vklopom se zazna zunanji upor, preklopite na a Navedba stanja o pošiljanju serijskih vrat v teku, aktivno visoko
11	5	13	RTS	Zunaj	Izhodni signal modema, zahteva za pošiljanje, aktivno nizko
8	Nobenega	10	Dejanje#	Zunaj	Konfiguracija USB zaključena izhod stanja, aktivno nizko.Če Med vklopom se zazna zunanji izvlečni upor, preklopite na Prilagodljivi način komunikacijske hitrosti.Programska oprema lahko uporablja tudi ta način

Podrobnosti o specifikacijah

Značilnost	Opis
Neodvisno napajanje I/O	Podpira napajanje 5V, 3.3V, 2,5V in 1,8 V.
Integrirana ponastavitev in ura	Integrirana ponastavitev vklopa in 12MHz ure;Brez zunanjega kristal potreben.
Integriran EEPROM	Konfigurira čip VID, PID, največja toka, prodajalec in informativni niz izdelkov itd.
Edinstven ID	Čip vključuje integriran edinstven ID (USB Serial Številka).
Združljivost USB	Vmesnik naprave USB v celoti, združljiv z USB 2.0.
Vgrajena vdelana programska oprema	Emulira standardni vmesnik UART za nadgradnjo izvirnika serijske periferne naprave ali dodajanje dodatnih UART prek USB.
Združljivost aplikacij	Popolnoma združljivo z izvirnimi serijskimi aplikacijami brez sprememb.
Podpora za voznika	Podpira OS z vgrajenim gonilnikom CDC ali večfunkcionalnimi Hitri gonilnik prodajalca VCP brez namestitve.
Serijski vmesnik UART	Strojni vmesnik s polnim dupleti z Independentom oddajni sprejemni medpomnilniki;Podpira stopnje komunikacijskih band od 50bps do 6Mbps.
Dinamična prilagoditev hitrosti prenosa	Samodejno identificira in se prilagaja skupnim stopnjam baud na ali pod 115200bps ali pod.
Možnosti podatkov in paritete	Podpira 5, 6, 7 ali 8 podatkovnih bitov;podpira čudno, tudi, Prostor, oznaka in brez paritete.
Signali vmesnika modema	Podpira signale RTS, DTR, DCD, RI, DSR in CTS.
Nadzor pretoka	Podpira samodejni nadzor pretoka CTS in RTS strojne opreme.
Popol-dupleksna podpora	Vključuje status pošiljanja TNOW za preklapljanje RS485.
Podpora RS232	Podpira vmesnik RS232 prek zunanje napetosti pretvorbi čip.
Možnosti napajanja	Podpira napajanje USB vrat 5V in 3.3V.
Paket in skladnost	Rohs-skladen, na voljo v SOP-16, ESSOP-10 in QFN16 Paketi brez svinca.

CH343 proizvodna dinamika

CH343 Izstopa kot aktivna sestavina v svetu elektronike, ki jo je izključno izdelal wch.cn, kar kaže na neomajno predanost ohranjanju visokih standardov v svojih proizvodnih procesih.Ta posebna proizvodna pot ponuja edinstven scenarij, v katerem se negovana kakovostna doslednost neguje, saj se izmika zapletom, ki se pogosto pojavijo, ko več proizvajalcev proizvaja isto komponento, kot je neskladnost kakovosti ali zanesljivosti.V elektroniki predvidljiva in zanesljiva narava komponent, kot so ti, spodbuja okolje, zrelo za inovacije.

S celotno proizvodnjo, ki jo je en subjekt, uveljavljanje močnega sistema za nadzor kakovosti postane bolj enostavno.WCH.CN ima možnost uporabiti stalne strategije spremljanja in izboljšanja, da se zagotovi, da se vsak kos CH343 uskladi s strogimi standardi, določenimi za industrijo.Ta osredotočen pristop vodi do zmanjšanja napak, kar poudarja prednosti konsolidiranega upravljanja kakovosti.V scenarijih, kjer več podjetij proizvaja podoben element, nihanja kakovosti niso redka, kar dokazujejo v raznolikih sektorjih.

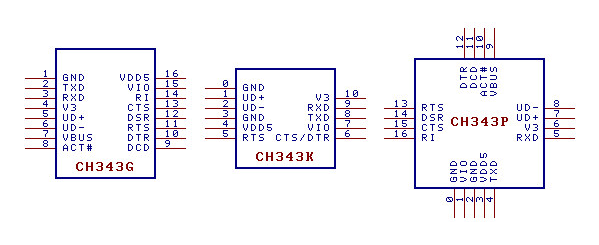

Različice CH343

Paket	Ptič naklon (mm)	PIN PITCH (MIL)	Označevanje delov
SOP16	1,27 mm	50mil	CH343G
ESSOP10	1,00 mm	39mil	CH343K
QFN16-3X3	0,5 mm	19,7mil	CH343P

Alternative CH343

Pri raziskovanju nadomestkov za integrirano vezje CH343 so na voljo različne primerljive možnosti za zadovoljevanje različnih komunikacijskih potreb.Vsaka alternativa prinaša svoje edinstvene lastnosti in prednosti, ki zahtevajo natančno upoštevanje glede na posebne zahteve projekta.

Pomembne alternative

• CH340

• MA112AS16

• Ft230x

• CP2102

• PL2303341

• CH9102

• MCP2200

• CP2110

• Ft232

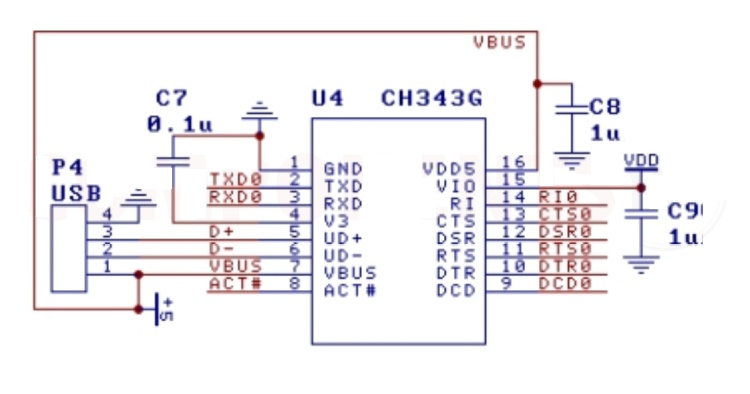

CH343 Shematska zasnova in izvedba

Povezave vmesnika USB

V tipičnem vezju CH343 preprosta povezava USB linij z D+ in D-zatisi omogoča gladke komunikacijske procese.Učinkovitost te postavitve temelji na njegovi sposobnosti, da spreminja diferencialno signalizacijo, kar zagotavlja optimalen prenos podatkov.Da bi zagotovili zanesljivost, je posebno upoštevanje zmanjšanja elektromagnetnih motenj z učinkovitimi tehnikami, kot sta zaščito in ozemljitev, ki prinašajo občutek stabilnosti v vaša čustva.

Stabilizacija napajanja

Kondenzatorji so ključni pri zagotavljanju gladkega pretoka energije med dušenjem ravni hrupa.Te komponente služijo kot rezerve energije, kar zagotavlja stabilnost v nihajočih pogojih obremenitve.Z preprečevanjem nenadnih sprememb napetosti kondenzatorji ne le varujejo komponente vezja, ampak tudi znatno prispevajo k močnemu delovanju čipseta CH343.Izbira kondenzatorjev, ki ustrezajo operativnim kriterijem vezja, odraža občutljivo ravnovesje in predvidevanje, v katerega vlagate v fazi oblikovanja.

Serijske komunikacijske linije

Komunikacija med čipsetom CH343 in katerega koli mikrokontrolerja se izvaja skozi črte TX in RX, kar zahteva natančne povezave - TX do RX in obratno.Vsaka neskladje lahko privede do pokvarjenih podatkov in morebitnih razčlenitev komunikacije.Pričakovanje tega s potrditvijo povezav med oblikovalsko fazo lahko znatno zmanjša prihodnja prizadevanja za odpravljanje težav.Poleg tega lahko različne nastavitve mikrokontrolerjev zahtevajo edinstvene konfiguracije, kar poudarja potrebo po prilagodljivosti in skrbnem načrtovanju pri oblikovanju.

Strategije za premagovanje komunikacijskih ovir CH343

Diagnosticiranje težav s povezavo

Začnite s temeljito preučevanjem vseh povezav, povezanih z vašimi CH343 USB-serijski pretvorniki.Povezave morajo biti trdne in pravilno poravnane, saj lahko nepravilne nastavitve preprečijo učinkovito komunikacijo.Poleg tega preverite, ali ravni napetosti signala ustrezajo povezanim napravam, saj lahko konfliktne ravni napetosti motijo ​​signale in poslabšajo komunikacijski tok.

Ocenjevanje celovitosti kabla USB

Potopite se v fizično stanje USB kabla, če upoštevate njegov vpliv na kakovost prenosa podatkov.Bodite pozorni na kakršno koli obrabo ali škodo, saj lahko ogroženi kabli vodijo do napačnih povezav, ki spodkopavajo stabilno delovanje naprave.

Sinhronizirane nastavitve hitrosti prenosa

Prepričajte se, da izbrana nastavitev hitrosti prenosa odraža natančne specifikacije, ki jih zahtevata tako CH343 kot povezan aparat.Neskladne konfiguracije hitrosti prenosa so pogosto spregledane, vendar pogosto sprožijo težave s prenosom podatkov in množico komunikacijskih zadetkov.

Izvajanje testa zanke

Ko se soočamo s težavami s povezljivostjo, se izvaja kot dragocen pristop.S povezovanjem TX in RX zatičev na CH343 lahko ocenite notranjo pot prenosa podatkov.Ta preprost diagnostični postopek izolira potencialne okvare CH343, ko se pojavijo napake prenosa.

Reševanje težav z prepoznavanjem voznikov

Če računalnik naprave ne prepozna, potrdite, da so bili najnovejši gonilniki uspešno nameščeni.Preverite upravitelja naprav glede na vsa sporočila o napakah, kar lahko privede do odkrivanja konfliktov gonilnikov ali strojnih komunikacijskih ovir.Ta postopek pogosto odkrije skrite težave, ki ovirajo prepoznavanje naprav, kar prinaša hitro reševanje.

CH343 Vpogled v oblikovanje

Umestitev vrat USB in usmerjanje podatkovnih vrstic

Strateško postavljanje USB vrat v bližini integriranega vezja CH343 služi za zagotavljanje učinkovitega prenosa signala.Ta premišljena postavitev skrajša dolžine podatkovne vrstice, zajezi potencialno oslabitev signala in zunanje motnje.Neposredno usmerjanje podatkovnih linij ima prednost, če se izognemo nepotrebnim obvozom, ki lahko uvedejo zamude ali motijo ​​signalno okolje.Upoštevanje široko cenjenih industrijskih praks vključuje ustvarjanje jasnih, neoviranih poti, kar priča o uspehu pri oblikovanju elektronike.

Vpliv vias in njihova optimizacija

Upravljanje števila VIA v oblikovanju PCB ima vlogo pri ohranjanju celovitosti signala in pravilne impedance.Vsak prek tveganja za uvedbo manjših zamud in razmišljanj, kar lahko ovira komunikacijo s hitro hitrostjo.Ohranjanje minimalnega števila povečuje celovitost signala, odmevanje modrosti, ki racionalizirane poti prispevajo k povečanju zmogljivosti in operativne zanesljivosti.

Vloga filtrirnih kondenzatorjev

Postavitev filtrirnih kondenzatorjev v bližini napajalnih zatičev CH343 pomaga zmerni napetostnih variacijah in stabilizira napajanje.Ti kondenzatorji izvajajo bistveno funkcijo kot medpomnilniki proti nenadnim spremembam obremenitve in spodbujajo dosledno funkcionalnost naprave.To načelo uživa v široki uporabi, podprte z ugotovitvami, da lahko celo rahli premiki napetosti močno vplivajo na stabilnost naprav.

Postavitev komponent in celovitost signala

Urejanje komponent na kompakten in organiziran način lahko znatno zmanjša elektromagnetne motnje, hkrati pa podpira optimalno celovitost signala.Zmanjšanje razdalje med komponentami ublaži tveganja za navzkrižno govorjenje in medsebojno motnje.Ta metoda je pogosto podprta kot dinamična praksa za ohranjanje skladnosti hitrih elektronskih vezij.

Prijave

Razvoj mikrokontrolerja

Čip CH343 pomembno prispeva k projektom mikrokontrolerjev, ki ponuja učinkovite komunikacijske kanale, ki poenostavijo interakcije med napravami.Njegova vsestranskost pri povezovanju z raznolikimi mikrokontrolerji olajša racionaliziran razvoj, kar izboljšuje faze prototipov in uvajanja v različnih aplikacijah.Z izboljšanjem učinkovitosti prenosa podatkov in zagotavljanjem harmonije s skupnimi programskimi viri poveča hitrost in natančnost prizadevanj mikrokontrolerja.V praktični uporabi lahko to sposobnost uporabite za stiskanje časovnih rokov projektov, tako da je v nastavitvah hitrega prototipov, kjer je hiter napredek prednostna, znano ugodna.

Diagnosticiranje in odpravljanje težav

Pri diagnosticiranju in odpravljanju težav se CH343 pojavi kot celovita rešitev.Njegov močan vmesnik omogoča poglobljeno analizo in reševanje vprašanj elektronskega sistema, ne da bi dodal nepotrebne zaplete.Prilagodljivost čipa v različnih protokolih za odpravljanje napak poudarja njegovo široko uporabnost, kar vam omogoča učinkovito natančno določanje in reševanje težav.Izkušnje na terenu kažejo, da ta prilagodljivost znatno poveča zanesljivost sistema, saj omogoča odkrivanje napak in optimizacijo programske opreme z večjo natančnostjo.

Komunikacije industrijskega sistema

V okvirih industrijskega nadzora čip CH343 olajša stabilne komunikacijske linije, glavne za upravljanje in avtomatizacijo zapletenih procesov.Njegova odpornost v neugodnih pogojih, povezana z njegovo sposobnostjo, da obravnava znatne stopnje prenosa podatkov, jo postavlja kot ugodna možnost za industrijske nastavitve.Vključitev tega čipa v industrijske okvire lahko privede do izrazitih izboljšav pri operativni učinkovitosti in blažinju napak.Ta čip lahko pogosto uporabite za zagotavljanje robustnosti sistema in optimalne zmogljivosti, kar maksimira njegovo sposobnost, da podpira operativno doslednost v zahtevnih scenarijih.

DIY Electronics Innovation

Na sferi DIY Electronics je čip CH343 zaradi svoje dostopnosti postal neverjetno vpliven.Lahko cenite njegovo prilagodljivost in dostopnost, ki jim omogočajo, da z lahkoto spremenijo iznajdljive koncepte v realne prototipe.Z namestitvijo širokega števila perifernih naprav lahko samozavestno raziskujete in inovirate, zahvaljujoč CH343, ki podpira tehnološke potrebe njihovih projektov.Ta dostopnost spodbuja prostor za raziskovanje in izobraževanje, kjer so praktične spretnosti izpopolnjene in domiselne ideje zaživijo.

Premostitev z zapuščeno tehnologijo

Kadar se trenutni sistemi sekajo s zapuščeno tehnologijo, je CH343 večinoma učinkovit, kar omogoča enostavno komunikacijo s starejšimi napravami.Ta združljivost zagotavlja nadaljnjo uporabo teh naprav, kar je pomemben vidik za vas na datumski infrastrukturi.Z ohranjanjem operativne kontinuitete lahko podjetja preprečijo drage nadgradnje in s tem podaljšajo funkcionalnost obstoječih sistemov.Ta pragmatična fleksibilnost podjetjem omogoča, da iz svojih tehnoloških naložb pridobivajo nadaljnjo vrednost, hkrati pa brez težav vključujejo sodobne rešitve.

Napredek avtomatizacije in robotike

Natančni in učinkoviti komunikacijski protokoli so potrebni pri avtomatizaciji in robotiki, čip CH343 pa ponuja prepričljivo rešitev.Njegovo spretno upravljanje podatkov podpira dinamične okvire avtomatizacije in agilne robotske aplikacije.Ta funkcionalnost podpira razvoj zapletenih, zelo učinkovitih avtomatiziranih okolij.Prispevek čipa k takšnim sistemom poudarja njegovo vlogo pri usmerjanju prihodnosti avtomatizacije, kjer je učinkovita integracija z različnimi komponentami nujna.

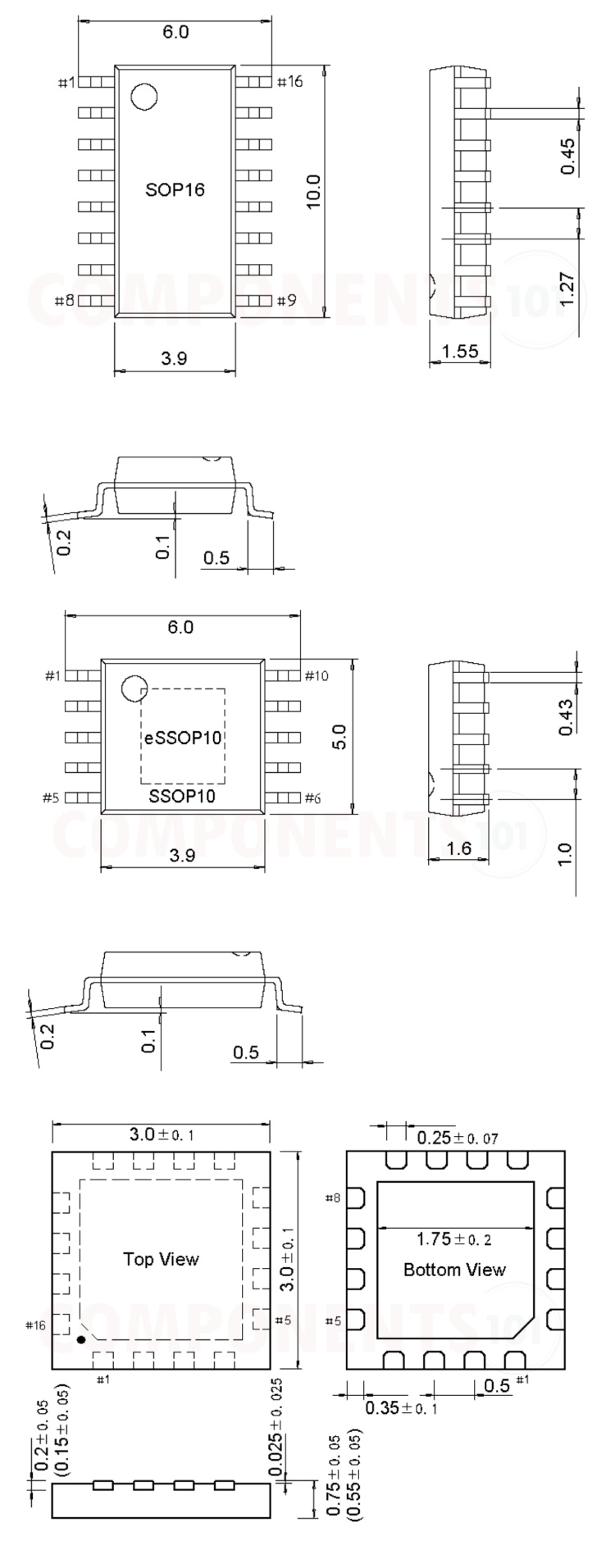

Informacije o odtisu in dimenziji
