Izbira pravega vtiča napajalnika: vodnik za vhod AC in DC izhod

Vtiči napajalnika vam omogočajo, da svoje naprave povežete z virom napajanja in omogočite njihovo delovanje.V tem članku boste izvedeli, čemu služijo vhodni vtiči za izmenični tok in izhodni konektorji za enosmerni tok in zakaj so pomembni.Raziskovali boste tudi različne vrste vtičev, ki se uporabljajo po vsem svetu, skupaj z napetostjo, frekvenco in varnostnimi funkcijami.Poleg tega boste razumeli vrste konektorjev in kje se običajno uporabljajo.

Katalog

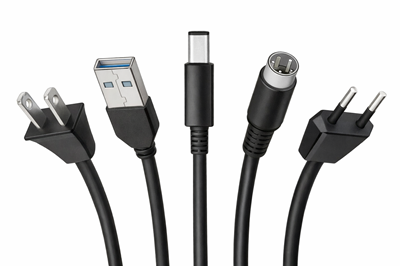

Slika 1. Pregled vtičev napajalnika

Kaj so AC vtičnice?

Vhodni vtiči za izmenični tok so komponente, ki priključijo napajalnik v stensko vtičnico za prejemanje izmeničnega toka (AC).Služijo kot vstopna točka električne energije iz električnega omrežja v adapter.Ti vtiči so zasnovani za varen prenos električne energije iz vtičnice v notranje vezje napajalnika.Njihova primarna naloga je zagotoviti stabilno in varno povezavo z virom napajanja.Vhodni vtiči za izmenični tok so odlični za učinkovito delovanje katerega koli napajalnika.Običajno so integrirani v napajalne kable ali neposredno pritrjeni na ohišja adapterjev.Zasnova zagotavlja dosledno dovajanje vhodne moči v adapter za pretvorbo.Brez vhodnih vtičev AC napajalniki ne bi mogli prejemati energije iz omrežja.

Običajne vrste stenskih vtičnic za izmenični tok

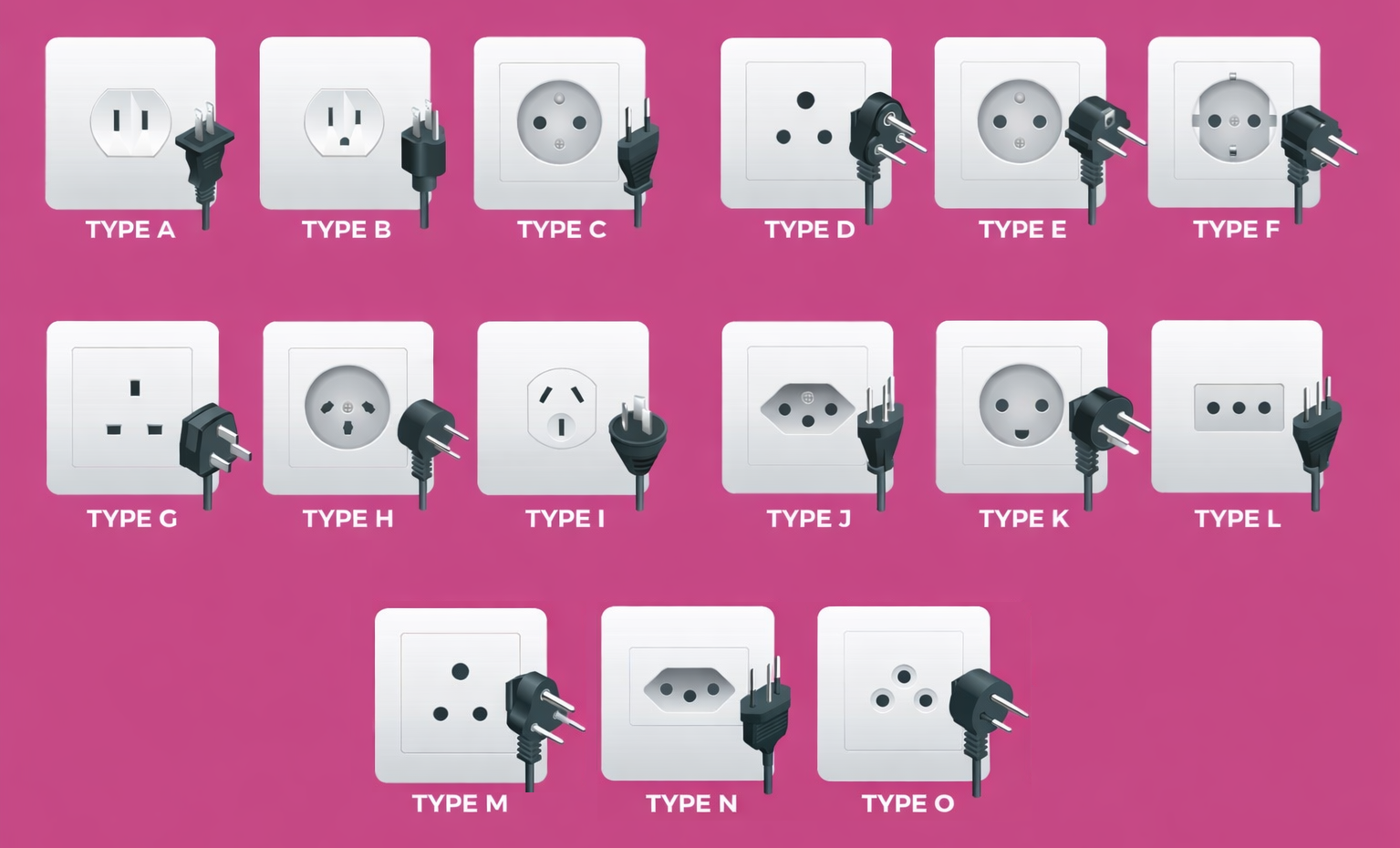

Slika 2. Globalne vrste AC vtičev

• Vrsta A - Tip A je dvopolni vtič s ploščatimi vzporednimi rezili in brez ozemljitvenega zatiča.Uporablja se predvsem v ZDA, Kanadi, Mehiki in na Japonskem.V primerjavi z drugimi vrstami je eden najpreprostejših in najlažjih modelov.Ta vtič se običajno uporablja za naprave z nizko porabo energije, kot so polnilniki za telefone in majhna elektronika.Zaradi široke uporabe je standard za osnovno potrošniško elektroniko.Zaradi preprostosti tipa A je izdelava stroškovno učinkovita in enostavna.

• Vrsta B - Tip B je podoben tipu A, vendar vključuje dodaten okrogel ozemljitveni zatič.Široko se uporablja v Severni Ameriki in delih Srednje Amerike.V primerjavi s tipom A zagotavlja izboljšano varnost zaradi funkcije ozemljitve.Ta vtič se običajno uporablja za naprave, ki zahtevajo višje varnostne standarde.Pomembno je v okoljih, kjer je potrebna električna zaščita.Tip B je standardna izbira za stanovanjske in poslovne namene.

• Vrsta C - Tip C je vtič z dvema zatičema, splošno znan kot Europlug.Široko se uporablja v Evropi, Aziji in Južni Ameriki.V primerjavi s tipoma A in B je bolj univerzalno združljiv s številnimi vrstami vtičnic.Ta vtič se običajno uporablja za naprave z nizko porabo energije, kot so polnilniki in majhne naprave.Njegova kompaktna oblika omogoča enostavno uporabo v več regijah.Tip C igra pomembno vlogo pri mednarodnih potovanjih zaradi široke združljivosti.

• Vrsta D - Tip D je vtič s tremi okroglimi nožicami, razporejenimi v trikotnem vzorcu.Uporablja se predvsem v Indiji, Nepalu in nekaterih afriških državah.V primerjavi s tipom C podpira naprave, ki zahtevajo stabilnejšo povezavo.Ta vtič se običajno uporablja v regijah s starejšimi električnimi standardi.Njegova zasnova mu omogoča zmerno porabo energije.Tip D ostaja pomemben pri ohranjanju združljivosti znotraj regionalne infrastrukture.

• Vrsta E - Tip E je dvokrožni vtič z luknjo za ozemljitev v vtičnici.Pogosto se uporablja v Franciji, Belgiji in na Poljskem.V primerjavi s tipom C vključuje ozemljitveni mehanizem za dodatno varnost.Ta vtič se uporablja za naprave nizke in srednje moči.Pomemben je za vzdrževanje varnih električnih povezav v evropskih sistemih.Tip E je pogosto združljiv z vtičnicami tipa F.

• Vrsta F - Tip F, znan tudi kot vtič Schuko, ima dva okrogla zatiča z ozemljitvenima sponkama.Široko se uporablja v Nemčiji, Španiji in številnih evropskih državah.V primerjavi s tipom E uporablja stransko ozemljitev namesto nožice.Ta vtič se običajno uporablja za naprave z večjo močjo.Njegova močna zasnova zagotavlja varno in stabilno povezavo.Tip F je potreben v sodobnih evropskih električnih sistemih.

• Vrsta G - Tip G je tripolni vtič s pravokotnimi nožicami, razporejenimi v trikotni obliki.Uporablja se v Združenem kraljestvu, na Irskem in v več azijskih državah.V primerjavi z drugimi vrstami ima bolj robustno in večjo strukturo.Ta vtič se običajno uporablja v gospodinjski in pisarniški opremi.Pomembno je za zagotavljanje trdne in stabilne povezave.Tip G je splošno znan po svoji vzdržljivosti.

• Vrsta H - Tip H je tripolni vtič z nožicami, razporejenimi v edinstveni trikotni obliki.Uporablja se predvsem v Izraelu in bližnjih regijah.V primerjavi s tipom C ima posebno zasnovo, ki omejuje združljivost.Ta vtič se uporablja v stanovanjskih in komercialnih okoljih.Zagotavlja ustrezno povezavo znotraj svojega posebnega regionalnega sistema.Tip H je pomemben za vzdrževanje standardizirane električne varnosti v svoji regiji.

• Tip I - Tip I je vtič z dvema ploskima kotnima zatičema in včasih ozemljitvenim zatičem.Običajno se uporablja v Avstraliji, Novi Zelandiji in China.V primerjavi s tipom A kotna zasnova zagotavlja bolj varno prileganje.Ta vtič se uporablja v številnih električnih napravah.Podpira tako gospodinjske kot industrijske aplikacije.Tip I je dober v regijah s sodobno električno infrastrukturo.

• Vrsta J - Tip J je tripolni vtič z okroglimi zatiči, vključno z ozemljitvenim zatičem.Uporablja se predvsem v Švici in Lihtenštajnu.V primerjavi s tipom C ponuja dodatno ozemljitev za varnost.Ta vtič se običajno uporablja tako v domovih kot v pisarnah.Zagotavlja stabilne in varne električne povezave.Tip J je pomemben za ohranjanje visokih varnostnih standardov v svoji regiji.

• Vrsta K - Tip K je tripolni vtič z okroglimi zatiči in ozemljitvenim zatičem.Uporablja se predvsem na Danskem in Grenlandiji.V primerjavi s tipom F ima nekoliko drugačno konfiguracijo ozemljitve.Ta vtič se uporablja tako za stanovanjske kot komercialne naprave.Zagotavlja združljivost z danskim električnim sistemom.Tip K je pomemben za vzdrževanje lokalnih električnih standardov.

• Vrsta L - Tip L je vtič s tremi zatiči, razporejenimi v ravni liniji.Uporablja se predvsem v Italiji in nekaterih delih Severne Afrike.V primerjavi s tipom C podpira aplikacije z višjim tokom.Ta vtič se uporablja tako v majhni elektroniki kot v večjih napravah.Zagotavlja stabilno in dosledno povezavo.Tip L je pomemben za italijanski standardizirani električni sistem.

• Vrsta M - Tip M je večja različica tipa D s tremi okroglimi zatiči.Uporablja se v Južni Afriki in nekaterih sosednjih državah.V primerjavi s tipom D je zasnovan za aplikacije z večjo močjo.Ta vtič se običajno uporablja v težkih napravah.Njegova večja velikost mu omogoča, da prenese večjo električno obremenitev.Tip M je pomemben za industrijska okolja in okolja z visoko močjo.

• Vrsta N - Tip N je vtič s tremi nožicami, standardiziran v Braziliji in Južni Afriki.Zasnovan je za izboljšano varnost in združljivost.V primerjavi s tipom C vključuje ozemljitev za dodatno zaščito.Ta vtič se uporablja v stanovanjskih in komercialnih napravah.Podpira sodobne električne standarde v svojih regijah.Tip N igra pomembno vlogo v novejših infrastrukturnih sistemih.

• Vrsta O - Tip O je vtič s tremi nožicami, ki se uporablja predvsem na Tajskem.Zasnovan je za podporo sodobnim električnim sistemom v regiji.V primerjavi s starejšimi tipi vtičev ponuja izboljšane varnostne funkcije.Ta vtič se uporablja v gospodinjstvih in komercialnih aplikacijah.Zagotavlja združljivost z lokalnimi električnimi standardi.Tip O je pomemben za podporo standardiziranih energetskih sistemov na Tajskem.

Napetost in frekvenca AC vhodnih vtičev

Napajalniki so običajno zasnovani za delovanje v širokem območju vhodne napetosti, običajno od 100 V do 240 V AC.Ta prilagodljivost omogoča uporabo naprav v različnih državah, ne da bi potrebovali ločene napajalnike.Adapter se samodejno prilagodi vhodni napetosti, da ohrani stabilno delovanje.Ta funkcija je še posebej pomembna za sodobno elektroniko, ki se uporablja na svetovnih trgih.Široka napetostna podpora pomaga preprečiti škodo, ki jo povzročijo napetostne neusklajenosti.Izboljša tudi priročnost uporabe naprav med potovanjem.

Poleg napetosti deluje tudi AC vhodna moč pri standardnih frekvencah 50 Hz ali 60 Hz.Te vrednosti frekvence predstavljajo, kako pogosto se električni tok spreminja na sekundo.Napajalniki so zgrajeni tako, da učinkovito upravljajo obe frekvenci, ne da bi to vplivalo na izhodno zmogljivost.To zagotavlja dosledno delovanje ne glede na regionalne električne standarde.Podpora obeh frekvenčnih vrst izboljša združljivost v različnih sistemih napajanja.Zato je večina sodobnih adapterjev zasnovana za univerzalne vhodne pogoje.

Dvokraki proti trikraki AC vtiči

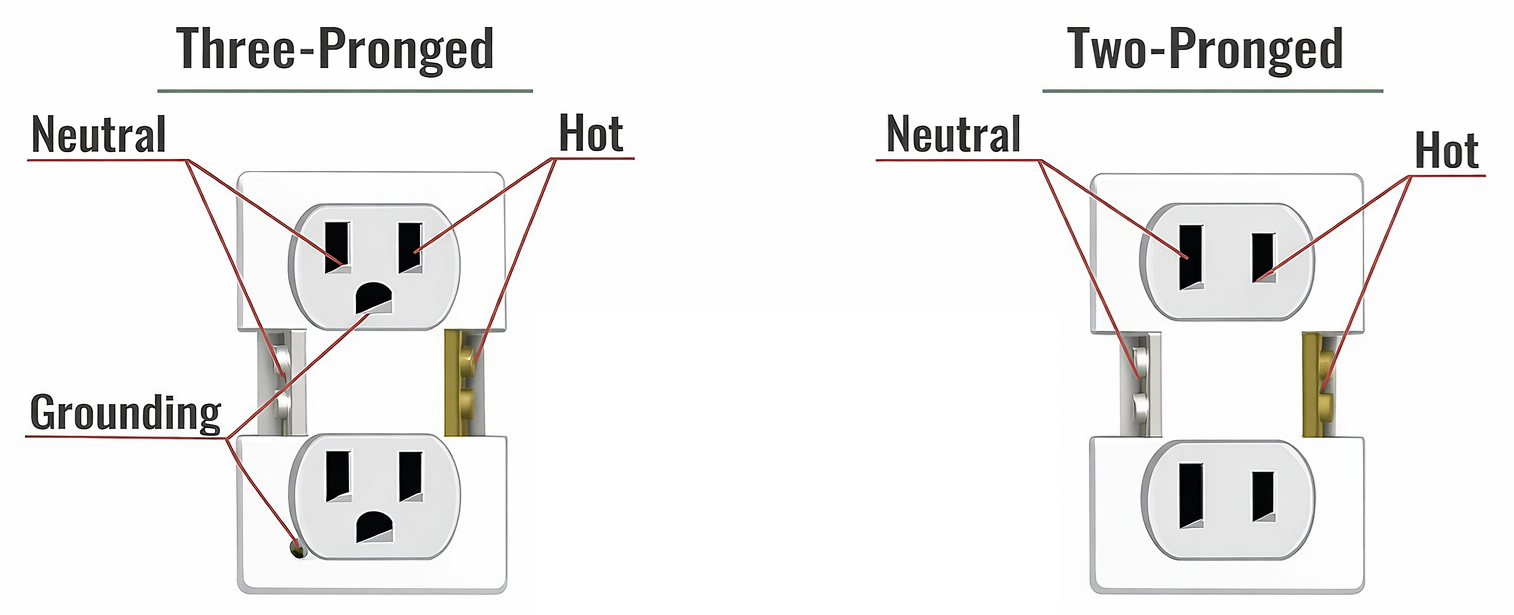

Slika 3. Struktura vtiča z dvema in tremi vili

Dvokraki vtiči so sestavljeni iz dveh električnih kontaktov, ki se povezujeta z živimi in nevtralnimi žicami vira napajanja.Običajno se uporabljajo v napravah, ki za varno delovanje ne potrebujejo ozemljitve.Ti vtiči so lahki in preprostejše oblike, zaradi česar so primerni za majhno elektroniko.Pogosto jih najdemo v polnilnikih, svetilkah in napravah z nizko porabo energije.Dvokraki čepi se pogosto uporabljajo zaradi svoje kompaktne strukture.Vendar zagotavljajo osnovno zaščito in ne vključujejo dodatne varnostne ozemljitve.

Trikraki vtiči vključujejo dodatno zatič za ozemljitev, ki povečuje električno varnost.Ta ozemljitvena povezava pomaga preprečiti električni udar tako, da odvečni tok varno usmerja v tla.Ti vtiči se običajno uporabljajo v napravah z večjimi zahtevami po moči ali v kovinskih ohišjih.Ponujajo izboljšano zaščito pred električnimi napakami in kratkimi stiki.Trikrake vtiče običajno najdemo v napravah, kot so računalniki, hladilniki in industrijska oprema.Njihova zasnova zagotavlja varnejše delovanje v zahtevnih električnih okoljih.

Fiksni ali zamenljivi AC vtiči

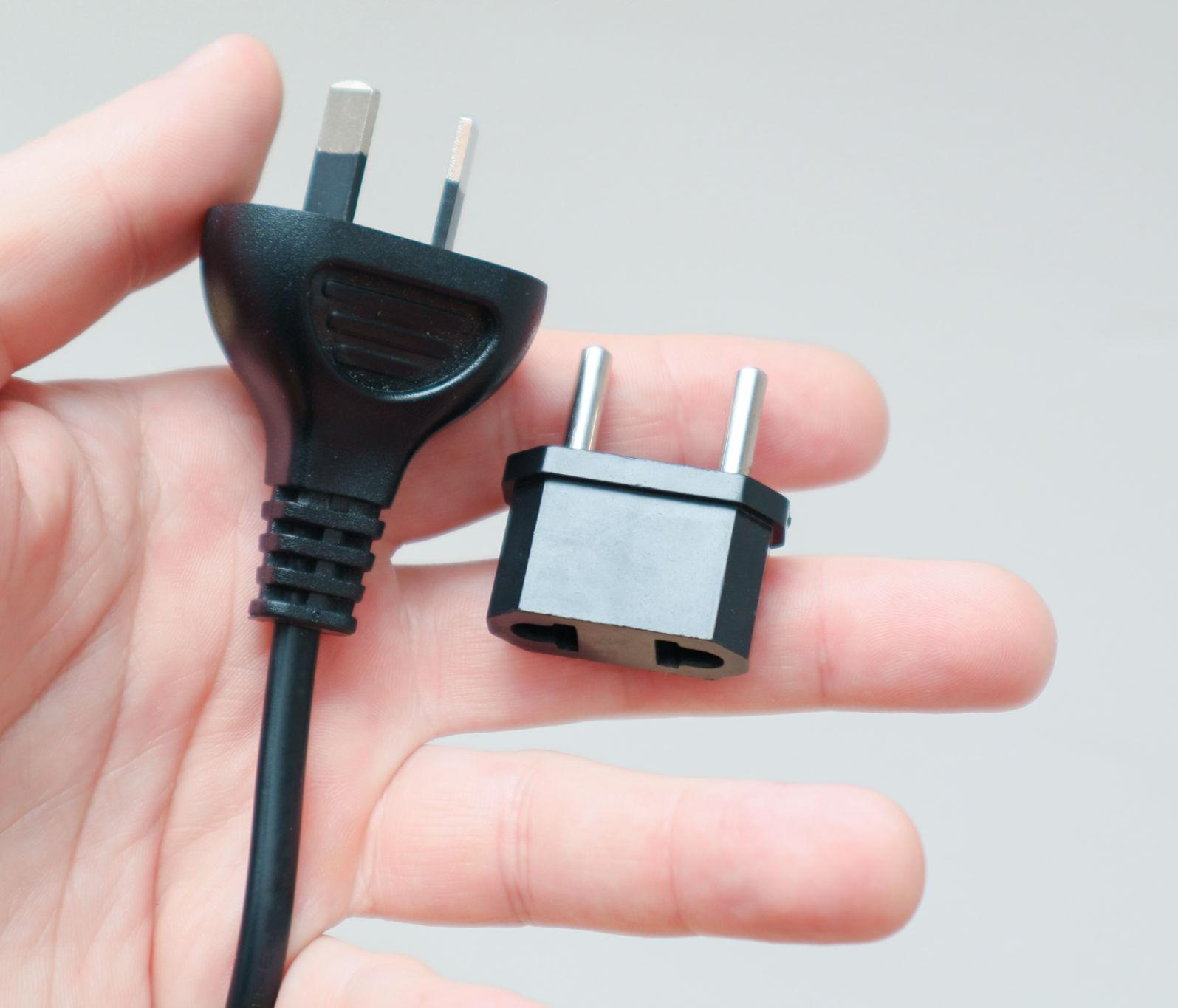

Slika 4. Zasnova s fiksnim in zamenljivim vtičem

Fiksni AC vtiči so trajno priključeni na napajalnik in jih ni mogoče odstraniti ali zamenjati.Ta oblika zagotavlja stabilno in trajno povezavo za vsakodnevno uporabo.Običajno se uporablja v adapterjih, zasnovanih za določeno regijo ali državo.Fiksni vtiči so preprosti in zmanjšujejo tveganje ohlapnih povezav.Pogosto so prednostni za stacionarne naprave, ki se ne premikajo pogosto.Ta oblika zagotavlja dosledno delovanje brez potrebe po dodatnih komponentah.

Po drugi strani pa zamenljivi AC vtiči omogočajo zamenjavo različnih glav vtičev glede na regijo.Zaradi tega so zelo uporabni za potovanja in mednarodne aplikacije.Z lahkoto lahko priključite ustrezno vrsto vtiča za različne države.Ta prilagodljivost odpravlja potrebo po več adapterjih.Zamenljivi sistemi se običajno uporabljajo v univerzalnih napajalnikih.Zagotavljajo udobje, hkrati pa ohranjajo združljivost z različnimi električnimi standardi.

Kaj so izhodni konektorji DC?

Izhodni priključki za enosmerni tok so komponente, ki zagotavljajo regulirano enosmerno (DC) napajanje iz napajalnika v elektronsko napravo.Služijo kot končna povezovalna točka med virom napajanja in napravo, ki se napaja.Ti priključki zagotavljajo učinkovit in zanesljiv prenos pretvorjene električne energije.Njihova primarna funkcija je zagotoviti stabilen izhod, ki ustreza zahtevam po moči naprave.Izhodni priključki za enosmerni tok so pomembni za napajanje sodobne elektronike, kot so prenosniki, usmerjevalniki in prenosne naprave.Namenjeni so ohranjanju varne in dosledne povezave med delovanjem.Ti konektorji podpirajo tudi varno delovanje s preprečevanjem nenamernega odklopa.Njihova zasnova omogoča, da se varno prilegajo v vhodna vrata naprave.Brez izhodnih konektorjev za enosmerni tok napajalniki ne bi mogli dovajati uporabne energije napravam.

Pogosti tipi konektorjev DC

Konektorji za cevi

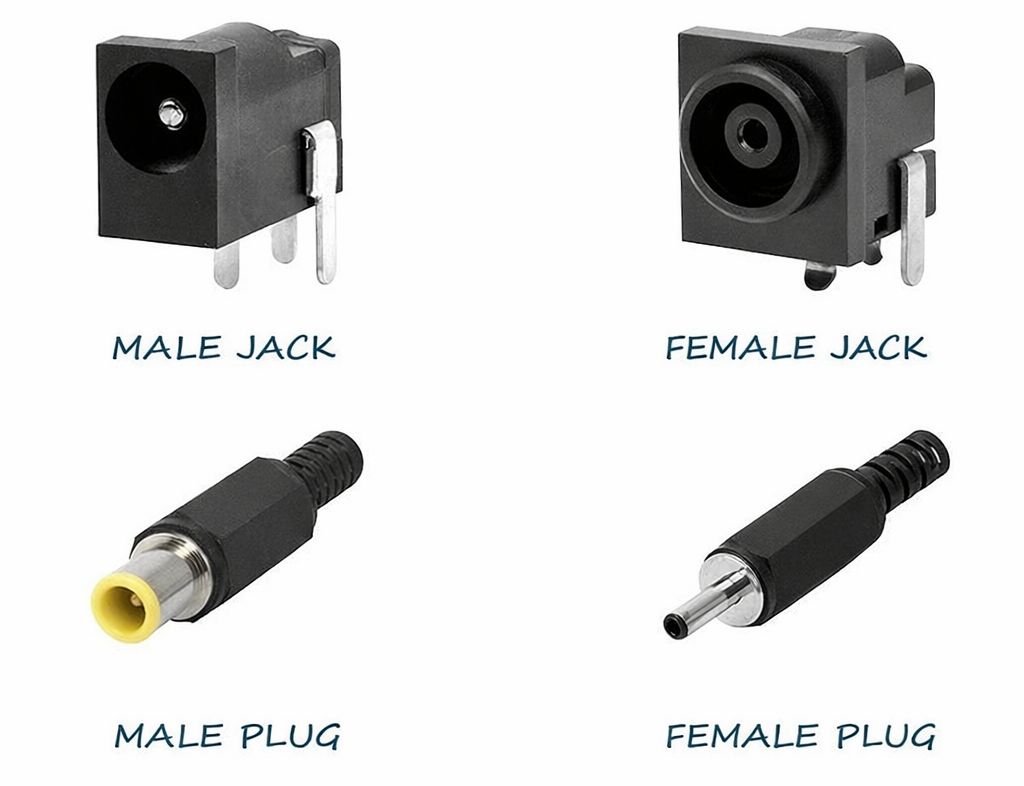

Slika 5. Vrste sodčastih priključkov

Sodčasti konektorji so cilindrični napajalni konektorji, ki se pogosto uporabljajo v aplikacijah za napajanje z enosmernim tokom.Sestavljeni so iz votlega zunanjega tulca in notranjega zatiča, ki prenaša električni tok.Ti priključki se pogosto uporabljajo v napravah, kot so usmerjevalniki, sistemi CCTV in majhna elektronika.Njihova preprosta zgradba omogoča enostavno priklop in odklop med uporabo.Konektorji so znani po svoji zanesljivosti in doslednem delovanju.Zasnovani so tako, da zagotavljajo stabilen prenos moči z minimalno izgubo signala.Kot je prikazano na sliki, so na voljo v moški in ženski konfiguraciji za varne povezave.

DIN priključki

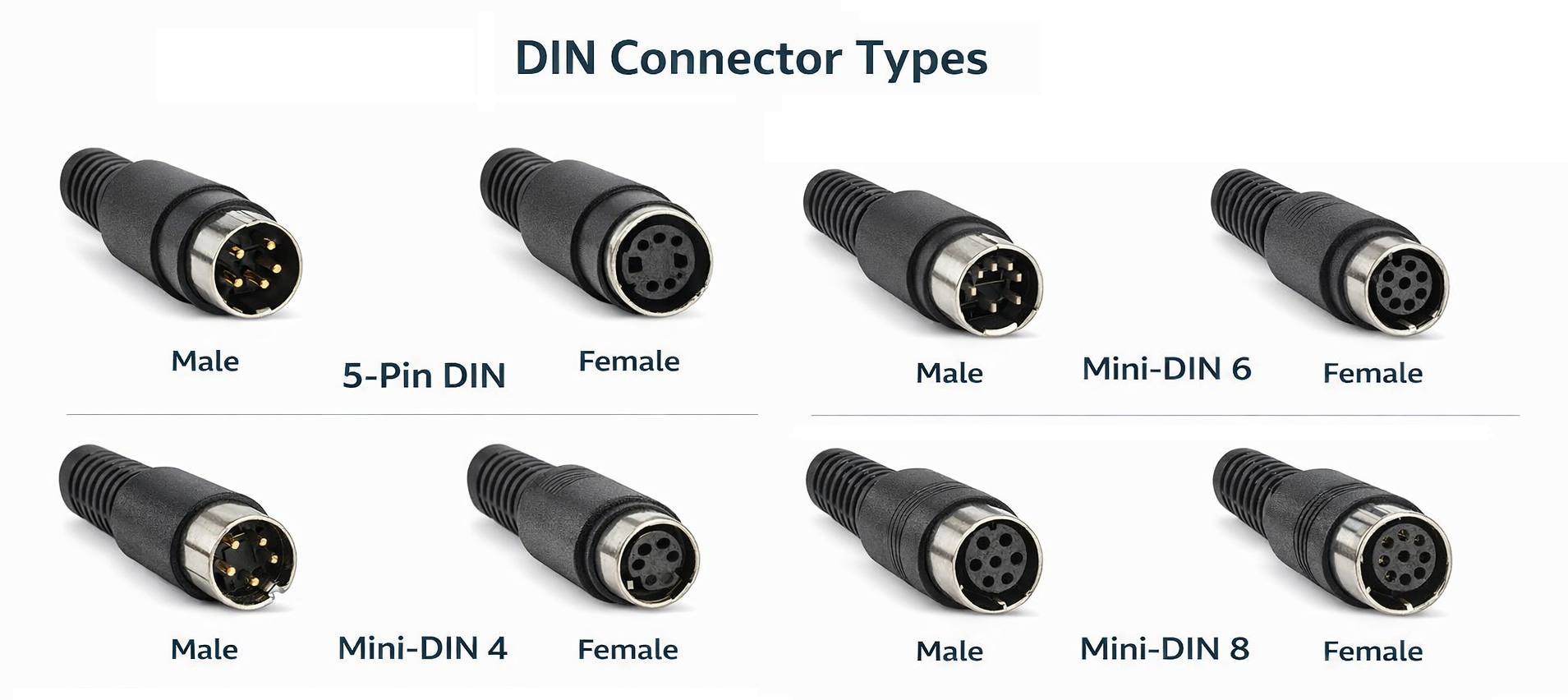

Slika 6. Vrste priključkov DIN

Konektorji DIN so okrogli konektorji z več nožicami, razporejenimi po standardiziranem vzorcu.Običajno se uporabljajo v specializirani elektronski opremi in starih sistemih.Ti priključki podpirajo več signalnih ali napajalnih povezav znotraj enega vmesnika.Konektorji DIN so znani po varnem zaklepnem mehanizmu in natančni poravnavi zatičev.Pogosto se uporabljajo v avdio opremi, industrijskih sistemih in komunikacijskih napravah.Njihova zasnova zagotavlja stabilne in organizirane povezave.Slika prikazuje različne konfiguracije zatičev, ki se uporabljajo v različnih vrstah priključkov DIN.

USB priključki

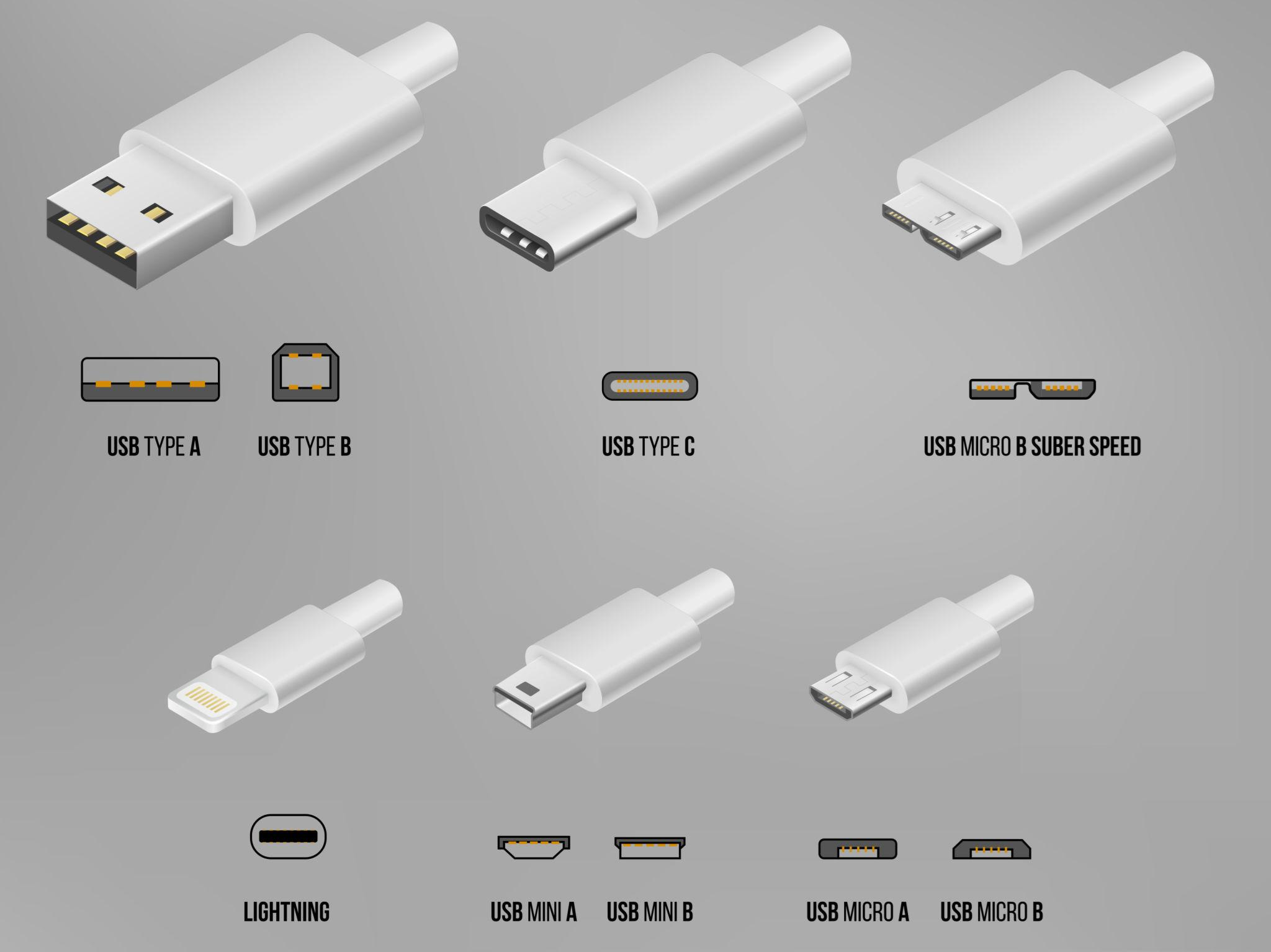

Slika 7. Vrste priključkov USB

Priključki USB so standardizirani vmesniki, ki se uporabljajo za napajanje in prenos podatkov v sodobni elektroniki.Široko se uporabljajo v pametnih telefonih, prenosnih računalnikih in drugih prenosnih napravah.Ti konektorji so zasnovani za enostavno uporabo in univerzalno združljivost.Priključki USB podpirajo učinkovit prenos energije med široko paleto naprav.Njihova zasnova omogoča pogosto priklapljanje in odklapljanje brez poškodb.Postali so najpogostejši tip konektorja za enosmerni tok v elektroniki.Kot je prikazano na sliki, se uporabljajo različni formati USB, odvisno od naprave in aplikacije.

Razlike med AC vhodom in DC izhodom

Vidik	AC vhodni vtiči	DC izhod Konektorji
Primarna funkcija	Nariši elektriko napajanje iz stenskih vtičnic	Dostavi pretvorjeno moč v elektronske naprave
Električni tip	Izmenično tokovni (AC) vhod	Enosmerni tok (DC) izhod
Lokacija v Sistem	Vstopna točka za napajalnik	Izstopna točka iz napajalnik
Pogoj napajanja	Neregulirano dohodno elektriko	Urejeno in stabiliziran izhod
Standardna osnova	Opredeljeno z regionalni električni standardi	Opredeljeno z zahteve za načrtovanje naprave
Delovanje okolje	Gospodinjski oz industrijske stenske vtičnice	Elektronski vhodna vrata naprave
Združljivost Področje uporabe	Omejeno na prodajna mesta za posamezne države	Ujema se z posebne vmesnike naprave
Strukturni Cilj oblikovanja	Trdna in varna priključitev na električno omrežje	Natančno in stabilna povezava z napravami
Varno ravnanje	Zasnovan za upravljanje visokonapetostnega vhoda	Zasnovan za vzdržujte varen nizkonapetostni izhod
Smer od Pretok moči	Od zunanjih vir v adapter	Od adapterja do končna naprava
Tipično Aplikacija	Napajanje adapterji iz infrastrukture	Dobava energije do elektronike
Povezava Vmesnik	Vtič vstavljen v vtičnico	Priključek vstavljen v vrata naprave
Prilagodljivost	Omejeno z regionalni format vtiča	Prilagodljiv čez različne vrste naprav
Fizično Integracija	Vgradna oz snemljive vtične glave	Pritrjen na izhodni kabel ali konico adapterja
Sistemska vloga	Del moči vhodna infrastruktura	del napajanje na ravni naprave

Uporaba različnih priključkov napajalnika

1. Zabavna elektronika

Napajalni priključki se pogosto uporabljajo v napravah, kot so pametni telefoni, prenosni računalniki in tablični računalniki.Zagotavljajo stabilno polnjenje in učinkovito napajanje za vsakodnevno uporabo.Ti priključki podpirajo sodoben način življenja, ki je v veliki meri odvisen od prenosne elektronike.Njihova zanesljivost neposredno vpliva na zmogljivost in izkušnjo naprave.

2. Omrežna oprema

Usmerjevalniki, modemi in stikala se za neprekinjeno delovanje zanašajo na priključke DC.Stabilne napajalne povezave so pomembne za vzdrževanje neprekinjene internetne povezave.Ti priključki podpirajo dolge ure delovanja brez napak.Njihova vzdržljivost je pomembna tako za domača kot pisarniška omrežja.

3. Industrijska oprema

Industrijski stroji uporabljajo posebne priključke za dosledno in varno napajanje.Ti konektorji so zasnovani za zahtevna okolja in neprekinjeno uporabo.Zagotavljajo zanesljivo delovanje avtomatskih sistemov in krmilnih enot.Njihova zmogljivost je odlična v proizvodnih procesih.

4. Avdio in video sistemi

Priključki se uporabljajo v ojačevalnikih, zvočnikih in medijskih napravah za zagotavljanje stabilnega napajanja.Pomagajo ohranjati dosledno delovanje v sistemih za zabavo.Zanesljive povezave preprečujejo prekinitve med predvajanjem zvoka ali videa.Ti priključki se uporabljajo za domače in profesionalne nastavitve.

5. Medicinski pripomočki

Medicinska oprema je za varno delovanje odvisna od varnih napajalnih priključkov.Ti priključki zagotavljajo neprekinjeno delovanje zdravstvenih naprav.Zanesljivost je potrebna, da se izognete okvaram sistema med uporabo.Imajo vlogo pri ohranjanju varnosti bolnikov in natančnosti naprave.

6. Avtomobilski in prenosni sistemi

Napajalni konektorji se uporabljajo v elektroniki vozil in prenosnih napajalnih sistemih.Podpirajo naprave, kot so enote GPS, kamere na armaturni plošči in prenosni polnilniki.Ti priključki morajo prenesti gibanje in različne pogoje.Njihova zasnova zagotavlja dosledno napajanje v mobilnih okoljih.

Zaključek

Vtiči napajalnika zagotavljajo zanesljiv prenos energije s povezovanjem naprav z viri napajanja in zagotavljanjem pravilne vrste električne energije.Vhodni vtiči za izmenični tok se razlikujejo glede na regijo in obliko, medtem ko izhodni priključki za enosmerni tok zagotavljajo stabilno napajanje, primerno za določene naprave.Funkcije, kot so napetostna združljivost, ozemljitev in zamenljivi dizajni, izboljšujejo varnost in uporabnost.Razumevanje teh komponent pomaga zagotoviti pravilno izbiro, združljivost in učinkovito delovanje v različnih aplikacijah.
