Segment kode (CS) se registrira v segmentaciji pomnilnika CPU: Celoten vodnik

CPU izvaja programe z dostopom do navodil, shranjenih v pomnilniku, ključni del tega postopka pa je register segmenta kod (CS).Register CS je potreben v procesorjih, ki uporabljajo segmentirani pomnilniški model, zlasti v starejših sistemih, kot je arhitektura X86.Ta članek pojasnjuje, kako register CS deluje s kazalcem navodil (IP) za upravljanje pomnilnika in zakaj je razumevanje segmentacije pomnilnika še danes pomembno.

Katalog

Kakšen je register segmenta kod (CS)?

Segment kode (CS) je specializiran register v CPU -ju, ki vsebuje začetni naslov (ali osnovni naslov) segmenta kode v pomnilniku.Segment kode je namensko območje pomnilnika, ki vsebuje izvedljivo kodo programa.Register CS torej kaže na lokacijo v pomnilniku, kjer so shranjena navodila za program, kar omogoča, da CPU pridobi in izvaja ta navodila.Vloga registra CS postane jasnejša, ko upoštevamo njegov odnos z drugim pomembnim registru: kazalec navodil (IP).Medtem ko ima register CS začetni naslov segmenta kode, IP register spremlja naslov odmika naslednjega navodila, ki ga je treba izvesti v tem segmentu.Skupaj registri CS in IP tvorita logični naslov, ki omogoča CPU -ju, da natančno določi natančno lokacijo naslednjega navodila v pomnilniku.Na primer:

CS = osnovni naslov segmenta kode

Ip = odmik naslov naslednjega navodila

V kombinaciji CPU izračuna fizični naslov kot CS: IP Za iskanje in izvedbo naslednjega navodila.

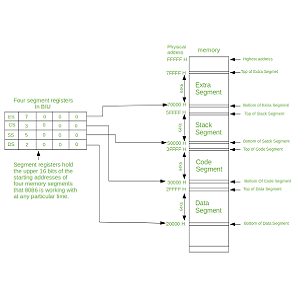

Segmentirani pomnilniški model

Da bi razumeli, zakaj register CS obstaja, je treba razumeti segmentirani pomnilniški model, ki se je običajno uporabljal pri starejših arhitekturah, kot so procesorji X86.V tem modelu je pomnilnik razdeljen na segmente, pri čemer vsak služi drugačnemu namenu:

• Segment kode (CS): shrani izvršljivo kodo.

• Podatkovni segment (DS): shrani spremenljivke in podatke, ki jih uporablja program.

• Segment zlaganja (SS): upravlja funkcijske klice, lokalne spremenljivke in kontrolni tok.

• Dodatni segment (ES): Uporablja se za dodatno shranjevanje podatkov.

Segmentirani pomnilniški model je bil zasnovan tako, da zagotavlja strukturiran pristop k upravljanju pomnilnika, kar olajša razdelitev pomnilnika na različne regije za kodo, podatke in sklad.Ta pristop je omogočil učinkovitejše upravljanje pomnilnika in zagotavljal boljšo zaščito pomnilnika z ohranjanjem različnih vrst podatkov v ločenih segmentih.V zgodnjih računalniških sistemih je CPU lahko dostopal le do omejene količine pomnilnika naenkrat.Segmentirani pomnilniški model je programerjem omogočil, da delujejo z večjimi količinami pomnilnika, tako da so ga razdelili na manjše, bolj obvladljive odseke.Ta zasnova je pomagala tudi zmanjšati velikost naslovov, saj bi segmentni registri lahko imeli osnovne naslove, medtem ko bi bili odmiki (kot IP) manjše vrednosti, dodane v bazo.Medtem ko sodobni procesorji pogosto uporabljajo model z ravnim pomnilnikom, kjer se ves pomnilnik obravnava kot en sam neprekinjen prostor, načela segmentacije še danes vplivajo na oblikovanje procesorjev.Dejansko nekateri sodobni sistemi še naprej uporabljajo segmentacijo za posebne namene, kot sta zaščita pomnilnika in virtualizacija.

Razmerje med registri CS in IP

V Centralni obdelavi računalnika (CPU) je za postopek pridobivanja in izvajanja navodil pomembna razmerja med registru CS (kodni segment) in registrom IP (Navodila).Skupaj ta dva registra določata lokacijo naslednjega navodila v pomnilniku in zagotavljata, da CPU točno ve, kaj naj izvede na vsakem koraku pretoka programa.

Register CS vsebuje začetni naslov določenega segmenta v pomnilniku, kjer prebiva izvršljiva koda.To naslovo, ki temelji na segmentu, je potrebno v segmentiranih pomnilniških arhitekturah, kar omogoča CPU-ju, da pomnilnik razdeli na logične odseke za različne vrste podatkov, kot so segmenti kode, sklada in podatkov.Po drugi strani pa register IP deluje kot kazalec, ki spremlja naslednje navodila za izvedbo v trenutnem segmentu kode.Register IP vsebuje odmično vrednost, ki kaže, kako daleč od izhodišča kod segmenta je naslednje navodilo.

V praksi to razmerje deluje na naslednji način: CPU najprej prebere naslov, shranjen v registru CS, da identificira izhodišče segmenta kode v pomnilniku.Nato uporablja vrednost, shranjeno v registru IP, za izračun natančne lokacije naslednjega navodila z dodajanjem odmika IP na osnovni naslov, ki ga ponuja register CS.Kombinacija teh dveh vrednosti, osnovni naslov iz registra CS in odmik iz registra IP, daje fizični naslov pomnilnika, kjer je naslednje navodilo shranjeno.

Ko je fizični naslov izračunan, CPU pridobi navodilo iz pomnilnika, ga dekodira in izvede.Po izvedbi se register IP posodobi tako, da v zaporedju kaže na naslednje navodilo, postopek pa se ponovi.Ta neprekinjen cikel navodil za pridobivanje, dekodiranje in izvajanje je temeljni mehanizem, s katerim CPU izvaja programe.Registri CS in IP sodelujejo pri zagotavljanju, da CPU točno ve, kje pogledati v pomnilnik, da bi našli naslednje navodilo za izvedbo.Ta odnos je dober za vzdrževanje pravilnega izvedbenega toka programov, zlasti v sistemih z segmentiranimi pomnilniškimi arhitekturami.

Zakaj je register CS pomemben pri programiranju?

Register CS je odličen v programiranju na nizki ravni in razvoju sistemov, zlasti v okoljih, ki se zanašajo na segmentirane modele pomnilnika.Določa meje kodnega segmenta, kjer so shranjena izvedljiva navodila, in pomaga zagotoviti, da se programi izvajajo v dodeljenem pomnilniškem prostoru.Pravilno upravljanje teh meja segmenta je potrebno, da se prepreči napaka in ohrani stabilnost sistema.Ena od pogostih vprašanj pri slabem upravljanju segmenta je kršitve dostopa.Te se pojavijo, ko program poskuša taccess pomnilnik zunaj določenega segmenta kode, kar vodi do strmoglavljenja ali nepričakovanega vedenja.Na primer, če program presega velikost kod segmenta, lahko prepisuje sosednji pomnilnik, kar ima za posledico poškodovane podatke ali zmotno uspešnost.

Drugo tveganje je nepredvidljivo vedenje programa zaradi nepravilne uporabe registra CS.Ko CPU izvaja navodila iz nenamernih območij pomnilnika, se lahko sistem obnaša nepredvidljivo ali v celoti zruši.To je bila pogosta težava pri starejših sistemih, ki so uporabljali segmentirani pomnilnik, kot so zgodnje arhitekture X86, kjer so morali programerji skrbno upravljati registre, kot so CS, DS (podatkovni segment) in SS (segment zlaganja).Čeprav sodobni sistemi pogosto uporabljajo modele z ravnim pomnilnikom, razumevanje registra CS ostaja pomembno za vas, ki delate v vgrajenih sistemih, oblikovanju operacijskega sistema ali drugih poljih, ki zahtevajo neposreden nadzor pomnilnika.Na teh področjih učinkovito upravljanje mej pomnilnika zagotavlja zanesljivost sistema, preprečuje korupcijo podatkov in se izogne ​​težko diagnosticiranim napakom.Za programerje na nizki ravni je obvladovanje registra CS ključni del gradnje stabilne, učinkovite programske opreme.
