Celoten vodnik za triake: načelo delovanja, vrste (BT136 in BT139), aplikacije in primerjave

Ta vodnik govori o triakih, ki so posebni elektronski deli, ki se uporabljajo za nadzor izmenične energije, kot je elektrika, ki prihaja iz vaše stenske vtičnice.Za razliko od drugih stikal, ki omogočajo samo električno energijo v eno smer, lahko triak pusti, da teče oba načina, zaradi česar je kot nalašč za nadzor stvari, ki delujejo na AC Power.V tem članku se boste naučili, kaj je triak, kako deluje in kaj se razlikuje od drugih podobnih delov, kot so SCRS in DIAC.Pojasnjuje tudi dve skupni triaki, BT136 in BT139, in prikazuje, kje in kako se uporabljajo v različnih napravah.Ne glede na to, ali gradite majhen projekt ali oblikujete nekaj za delo, vam ta vodnik pomaga na preprost način razumeti triake.

Katalog

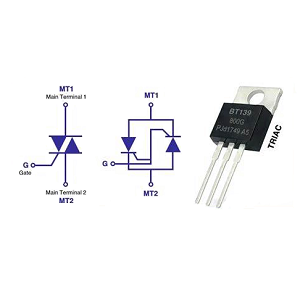

Kaj je triak?

A Triak (Trioda za izmenični tok) je polprevodniška naprava, ki se uporablja za nadzor moči v AC (izmeničnem toku) vezja.Za razliko od MOSFET ali IGBT, ki se uporabljajo predvsem v DC sistemih in omogočajo tok toka samo v eni smeri, lahko triak vodi v obe smeri, zaradi česar je idealen za AC aplikacije.Ima tri terminale: glavni terminal 1 (MT1), glavni terminal 2 (MT2) in vrata.Vrata omogoča, da se naprava sproži s pozitivno ali negativno napetostjo, kar omogoča prožno preklop ne glede na polarnost.Notranje funkcije triaka, kot sta dva tiristorja (SCR), povezana v nasprotnih smereh, kar zmanjšuje potrebo po dodatnih komponentah v dvosmernih krmilnih sistemih.

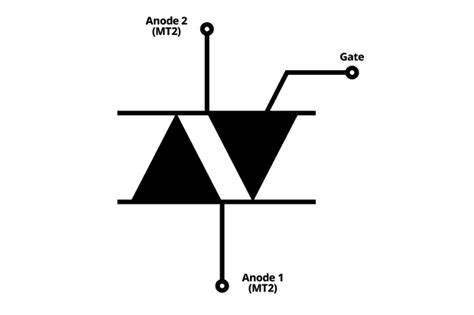

Slika 2. Simbol triaka

Triak simbol vizualno predstavlja njegovo dvosmerno naravo.Ima dve nasprotni puščici znotraj simbola, kar kaže, da lahko tok teče v obe smeri med MT1 in MT2.Navpična črta se poveže s priključkom vrat, kar ponazarja njegovo nadzorno funkcijo.Ta kompaktna in učinkovita zasnova omogoča, da se triaki široko uporabljajo v aplikacijah za nadzor moči AC, kot so svetlobne zatemnilnike, krmilniki hitrosti motorja, ogrevalni sistemi in druga gospodinjska ali industrijska stikalna vezja.

Kaj je triak BT136?

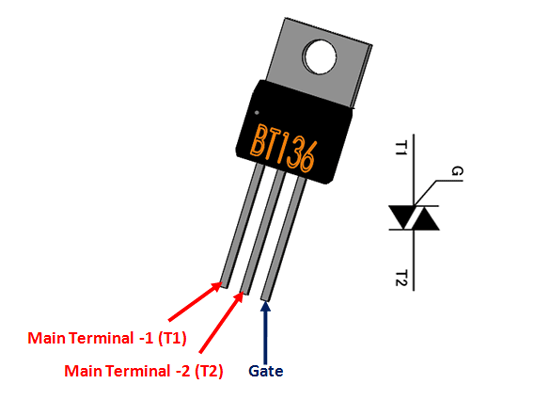

Slika 3. Triaka BT136

BT136 je priljubljen triak model, ki se uporablja tako pri gospodinjskih kot industrijskih preklopnih nalogah.Odlikuje ga občutljiva vrata, kar pomeni, da ga je mogoče sprožiti z zelo majhnim tokom.Zaradi tega je idealen za uporabo z napravami z nizko močjo, kot so mikrokontrolerji in logični ICS.BT136 je izdelan s pomočjo planarne pasivacijske tehnologije, ki izboljšuje njegovo dolgoročno zanesljivost in omogoča bolj odporen na napetostne trne.Deluje lahko v vseh štirih kvadrantih prevodnosti, tako da deluje dobro, tudi če se polarnost signala vrat razlikuje.Ta triak podpira visoko blokirno napetost, primerno za 230 V AC sisteme.Prav tako ima nizko zadrževalni tok, kar pomaga, da ga vklopi tudi v pogojih z nizko obremenitvijo.Te lastnosti naredijo BT136 trdno izbiro za aplikacije, kot so nadzor hitrosti ventilatorja, zatemnitev osvetlitve in regulacija temperature v ogrevalnih sistemih.

Značilnosti BT136

• Nizka zahteva za tok vrat omogoča neposreden nadzor z mikrokontrolerji ali logičnimi čipi.

• Visoka blokirna napetost ščiti pred napetostjo v izmeničnih linijah.

• Nizka držala tok zagotavlja stalno prevodnost med nizko obremenitvijo.

• Štiri kvadratni sprožitev zagotavlja prožnost pri zasnovi vrat pogonskega vezja.

• Planarno pasivirano zasnovo sčasoma izboljšuje stabilnost in električno robutnost.

Aplikacije BT136

• Svetlobna zatemnitev, ki prilagodijo svetlost svetilke z nadzorom izmenične prevodnosti.

• Regulatorji hitrosti navijačev v napravah, kot so stropni ventilatorji in klimatske naprave.

• Krmilniki ogrevalnih elementov v napravah, kot so električne pečice in grelniki vode.

• Sistemi pametnih doma, ki mikrokontrolerje povezujejo z visokonapetostnimi obremenitvami.

Kaj je triak BT139?

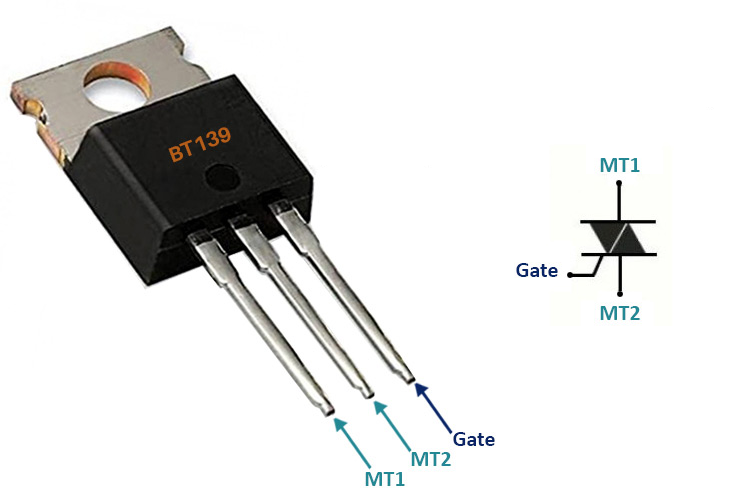

Slika 4. Triaka BT139

BT139 je močnejši triak, zasnovan za večje trenutne aplikacije.Lahko se loti 9A, zaradi česar je primeren za težje obremenitve AC, kot so industrijski motorji, komercialni sistemi za razsvetljavo in ogrevalne enote.Tako kot BT136 podpira dvosmerno prevodnost in jo je mogoče sprožiti v vseh štirih kvadrantih.Ima robustno zasnovo in lahko prenese napetostne prehode, ki jih običajno najdemo v industrijskih okoljih.Zaradi tega je zanesljiva izbira za zahtevne pogoje.

Značilnosti BT139

• Visoka trenutna zmogljivost (do 9A) za nadzor velikih ali induktivnih obremenitev

• Štiri kvadratni sprožitev omogoča prožno zasnovo vezja.

• Visoka blokirna napetost obdeluje standardne izmenične omrežje in prehodne pogoje.

• Občutljiva vrata, združljiva s signali krmiljenja z nizko močjo.

• Planarna pasivacija zagotavlja dolgoročno trajnost in toleranco na napetost.

Aplikacije BT139

• Industrijski nadzor hitrosti ventilatorja ali črpalke, kjer je zagonski tok visok.

• Fazno nadzorovano zatemnitev za komercialne svetlobne sisteme.

• Nadzor natančnosti ogrevanja v sistemih HVAC in industrijskih pečicah.

• Pametni energetski sistemi in programabilni časovniki pri obsežni avtomatizaciji.

• Stanovanjske naprave višjega cenovnega razreda, kot so pralni stroji in klimatske naprave.

Kako deluje triak?

Slika 5. Delovni diagram triaka

Triaki (trioda za izmenični tok) so polprevodniške naprave, zasnovane za nadzor moči v izmeničnih vezjih.Naprava je pomembno, da sta dva SCR (silicijev nadzorovani usmerniki), povezani v obratni vzporednici s skupnim terminalom v skupni rabi, kar omogoča, da se ob sprožitvi izvaja v obe smeri.Na sliki 5 vidimo simbol triaka, skupaj z njegovim enakovrednim vezjem, ki prikazujeta dva tiristorja zadaj nazaj, ki jih nadzira skupna vrata.Sponki so označeni kot anoda 1 (ali glavni terminal 1 - MT1), anoda 2 (ali MT2) in vrata.Priključek vrat se uporablja za sprožitev prevodnosti skozi TRIAC, zaradi česar je idealen za aplikacije za preklapljanje napajanja.

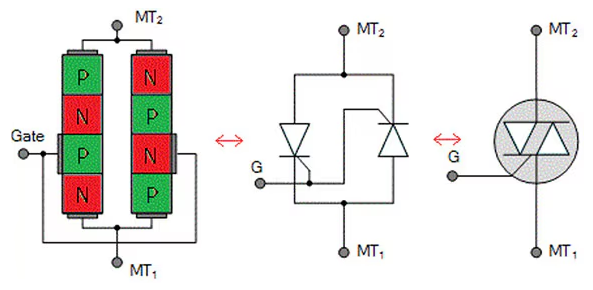

Slika 6. Fizična konstrukcija triaka (levo), dve tranzistorski analogiji (sredina), triak simbol (desno)

Notranja struktura triaka, kot je prikazana na sliki 6, vključuje kompleksno razporeditev izmeničnih P in N slojev, ki tvorijo pet polprevodniških regij.Ti omogočajo, da se triaka izvaja v obe smeri, odvisno od sprožilnega signala.Osrednja slika na sliki 6 predstavlja poenostavljen model vezja, najbolj desna slika pa je njegov simbolični prikaz, ki se uporablja v diagramih vezja.Signal vrat nadzoruje postopek zaklepanja notranjih tranzistorjev, ki omogoča tokovni tok med MT1 in MT2.Zaradi te dvosmerne narave triakov so uporabne pri zatemnjenih stikalih, krmiljenju hitrosti motorja in regulaciji ogrevanja, kjer se smer AC tok neprestano izmenjuje.

TRIAC VONTALNO-TERMENTURA

Napetostni tok (V-I), značilen za triak, je razdeljen na štiri kvadrante, ki temeljijo na polarnosti glavnega terminala MT2 glede na MT1 in polarnost signala vrat.Ta delitev je pomembna pri razumevanju, kako se triak obnaša pod različnimi pogoji sprožilca in je potrebna pri oblikovanju vezij, ki zahtevajo nadzorovano preklapljanje.

Slika 7. Značilnosti napetosti v primerjavi s tokom triaka

V zgornjem diagramu glejte značilno krivuljo V-I, kjer:

• Vodoravna os predstavlja napetost v MT1 in MT2.

• Navpična os predstavlja tok skozi triak.

• Pozitivne in negativne polovice vsake osi kažejo sposobnost triaka, da se izvaja v obe smeri, zaradi česar je primerna za AC aplikacije.

Kvadrant I: MT2 pozitiven, pozitiven vrat (T2+)

Ta način delovanja velja za najbolj občutljiv in učinkovit za sprožitev triaka.V kvadrantu I sta tako glavni terminal 2 (MT2) kot vrata pozitivna glede na glavni terminal 1 (MT1).V teh pogojih je triak enostavno aktivirati.Zaradi visoke občutljivosti v tem kvadrantu je za začetek prevodnosti potreben le majhen vhodni tok.Zaradi tega je kvadrant zelo zaželen za kontrolne aplikacije, zlasti pri nadzoru moči AC, kjer lahko zmanjšanje potreb po pogonu vrat zmanjša kompleksnost in stroške.

Triaka v tem načinu hitro vstopi v stanje "vklopljene" ali izvaja, kar omogoča, da tok teče med MT2 in MT1.Kot tak se ta kvadrant pogosto uporablja v praktičnih preklopnih in faznih vezjih, kot so svetlobni zatemnilniki, krmilniki hitrosti motorja in regulatorji grelnikov.V grafičnih reprezentacijah triaka sprožilnih značilnosti se kvadrant I pojavi v zgornjem desnem delu krivulje, kjer sta polarnosti napetosti in vrat pozitivni.

Quadrant II: MT2 pozitiven, vrat negativen

V tem delujočem kvadrantu se glavni terminal 2 (MT2) zadrži s pozitivno napetostjo glede na glavni terminal 1 (MT1), medtem ko je vhodni terminal glede na MT1 negativen.Ta konfiguracija še vedno omogoča sprožitev naprave, kot sta SCR ali TRIAC, vendar je v primerjavi z operacijo v kvadrantu I. bistveno manj občutljiva.

Zmanjšana občutljivost je posledica dejstva, da tok vrat teče v smeri nasprotno od toka MT2.Ta nasprotna polarnost med vrati in MT2 povzroči manj učinkovito vbrizgavanje nosilcev v strukturo naprave, kar posledično zahteva višji tok vrat za dosego sprožitve.Posledično je za vklop naprave v tem načinu potrebno več truda (v smislu pogona vrat).

Ta način delovanja je prikazan v zgornjem levem kvadrantu značilne krivulje V-I.Kljub zmanjšani občutljivosti je sprožitev v kvadrantu II še vedno izvedljiva in se običajno uporablja v praktičnih aplikacijah, zlasti pri izmeničnem preklopu, kjer se srečujeta obe polarnosti.

Quadrant III: MT2 negativno, vrata negativno (T2−)

V tem obratovalnem območju sta tako glavni terminal 2 (MT2) kot vrata v negativnem potencialu glede na glavni terminal 1 (MT1).Ta način je funkcionalno podoben kvadrantu I, kjer sta oba terminala pozitivna, vendar deluje v nasprotni polarnosti.Čeprav je občutljivost v kvadrantu III nekoliko nižja kot v kvadrantu I, še vedno velja za občutljiv način delovanja.Vrata potrebujejo le skromen tok za sprožitev prevodnosti, zaradi česar je ta kvadrant izvedljiva možnost za aplikacije, kjer se uporabljajo signali krmiljenja z nizko močjo.

Quadrant III Delovanje je uporabno v sistemih, ki obravnavajo negativne vhodne signale, kot so tisti, ki jih najdemo v kontrolnih vezjih iz izmeničnega toka ali posebnih vrst dvosmernega preklopa, kjer se polarnost signalov dinamično spreminja.Ta način je grafično predstavljen v spodnjem levem kvadrantu štiri-kvadrantnega sprožljivega značilnega diagrama, ki ustreza negativni negativni kombinaciji napetosti vrat in MT2.

Kljub nekoliko zmanjšani občutljivosti v primerjavi s kvadrantom I, Quadrant III še vedno ponuja zanesljivo in odzivno sprožilno vedenje, zaradi česar je praktična izbira v številnih dvosmernih ali simetričnih preklopnih aplikacijah, kjer je potrebno sprožitev obeh polarnosti.

Quadrant IV: MT2 negativno, vrat pozitiven

Ta kvadrant predstavlja enega manj občutljivih operativnih načinov tiristorja, podobno kot kvadrant II.V tej konfiguraciji je glavni terminal 2 (MT2) negativen glede na glavni terminal 1 (MT1), medtem ko vrata prejmejo pozitiven tok.Zaradi te ureditve polarnosti je za sprožitev naprave potreben višji tok vrat v primerjavi z občutljivejšimi načini, ki jih najdemo v kvadrantih I in III.

Na značilni krivulji V-I je kvadrant IV nameščen v spodnjem desnem delu, kjer je uporabljena napetost negativna, vrata vrat pa je usmerjena pozitivno.Prevodnost v tem načinu je razmeroma neučinkovita, zaradi česar je najmanj ugodna glede občutljivosti vrat in porabe energije.Mnogi se izogibajo uporabi tega kvadranta za sprožitev, ko je potrebna visoka učinkovitost ali nizka pogon vrat.Vendar je razumevanje njegovega vedenja še vedno pomembno za popolno karakterizacijo mej uspešnosti tiristorja in zagotavljanje varnega delovanja v vseh možnih pogojih.

Thyristor (SCR) proti triaku

Značilnost	SCR (silicij nadzorovan Usmernik)	Triak (trioda za Izmenični tok)
Družina	Tiristor	Tiristor
Smer prevodnosti	Enosmerna (samo ena smer)	Dvosmerna (obe smeri)
Sprožitev vrat	Zahteva pozitiven utrip vrat	Lahko sprožijo pozitivna ali negativna vrata impulz
Sprožitvena komponenta	Pogosto sproženo z uporabo UJT	Pogosto sproženo z uporabo diac
Drži trenutno vedenje	Ostane, dokler tok ne pade pod stopnjo držanja	Enako, vendar v obe smeri
Osredotočenost na aplikacijo	Najboljši za DC ali enosmerni nadzor AC	Idealno za nadzor AC (obe smeri)
Ravnanje z močjo	Visoka napetost in zmogljivost visoke točke	Zmerno ravnanje z napetostjo in tokom
Toplotno upravljanje	Zahteva hladilne potopine	Običajno potrebuje samo en hladilnik
Operativni načini	Deluje v enem načinu	Podpira štiri načine delovanja
Značilnosti V-I	Deluje v enem kvadrantu	Deluje v dveh kvadrantih
Zanesljivost	Bolj zanesljiv	Manj zanesljiv kot SCR

Diac proti triaku

Značilnost	Diac	Triak
Struktura	Dvokaminalna naprava	Tri-terminalna naprava (MT1, MT2, vrata)
Metoda sprožitve	Vklopi, ko napetost presega določen prag (ne Zunanji sprožilec)	Lahko sprožimo z nanosom impulza vrat
Terminal vrat	Brez terminala vrat	Ima vrat terminal za sprožitev
Nadzor	Napetosti nadzorovana;nenadzorovano stikalo	Vrat nadzorovan;omogoča natančno preklapljanje
Občutljivost polarnosti	Dvosmerna prevodnost	Dvosmerna prevodnost
Skupna uporaba	Uporablja se za sprožitev triakov v kontrolnih vezjih	Uporablja se za preklapljanje in krmiljenje v izmeničnih vezjih
Primer aplikacije	Del svetlobnih zatemnilnikov, motornih mehkih zagonov (kot sprožilec za triak)	Fazni nadzor, krmiljenje hitrosti motorja, zatemnilniki, preklop AC
Funkcija pri združevanju	Pomaga zagotoviti gladko in dosledno sprožitev triaka	Glavna komponenta preklopa/krmiljenja, ki jo sproži diac v nekaj vezij

Prednosti in slabosti triakov

Prednosti triakov

1. dvosmerna toka prevodnosti

Ena od prednosti triaka (trioda za izmenični tok) je njegova sposobnost izvajanja toka v obe smeri.Za razliko od standardnih SCR -jev (silicijev nadzorovani usmerniki), ki omogočajo le tok toka v eno smer, lahko triaki nadzorujejo izmenično napajanje, ne da bi potrebovali dodatne komponente za pretok povratnega toka.Zaradi te dvosmerne zmogljivosti so uporabne pri aplikacijah za preklapljanje AC.

2. Sprožitev vrat s pozitivnimi ali negativnimi signali

Triake lahko sprožimo v prevodnost z uporabo pozitivne ali negativne napetosti na terminalu vrat.Ta prilagodljivost omogoča večjo enostavnost pri oblikovanju vezja, saj mehanizem sprožitve ni omejen na eno polarnost.To je koristno pri oblikovanju vezij za delo z obema polovicama izmenične valovne oblike.

3. Poenostavi oblikovanje vezja v primerjavi z dvojnimi SCRS

Ker lahko en triak nadzoruje tok toka v obe smeri, lahko pogosto nadomesti dva SCR, razporejena v anti-vzporednici.To zmanjša skupno število komponent, ki poenostavi postavitev vezja, zmanjša potrebe po prostoru in zmanjša potencialne točke okvare v sistemu.

4. Zahteva samo en hladilnik in eno varovalko

Uporaba triaka namesto para SCR poenostavlja toplotno upravljanje in zaščito.Ker obstaja samo ena komponenta, ki se odpravi, zadostuje en sam hladilnik.Podobno lahko za zaščito uporabimo eno varovalko, poenostavimo zasnovo in potencialno zmanjšuje stroške.

5. Kompaktne in stroškovno učinkovite za aplikacije z nizko in srednjo energijo

Triaki se pogosto uporabljajo v gospodinjskih in lahkih industrijskih napravah, kot so stikala za zatemnitev, krmiljenje hitrosti motorja in regulatorji grelnikov.So kompaktni, poceni in jih je enostavno integrirati v vezja, zaradi česar so idealni za aplikacije, kjer veliko ravnanje z močjo ni glavna skrb.

Slabosti triakov

1. Zmanjšana zanesljivost v okolju z visoko močjo ali z visokim hrupom

Triaki so na splošno manj robustni kot SCR, kadar se uporabljajo v moči ali električno hrupnem okolju.Zaradi električnega hrupa so bolj dovzetni za lažno sprožitev, kar omejuje njihovo uporabo v težkih industrijskih aplikacijah, kjer so takšni pogoji pogosti.

2. Občutljivo na DV/DT (hitrost spremembe napetosti)

Triaki so bolj občutljivi na hitre spremembe napetosti, znane kot DV/DT.Nenadni trn v napetosti lahko nenamerno sproži napravo v prevodnost, tudi brez signala vrat.Za preprečevanje tega so pogosto potrebna dodatna vezja snubberja, kar lahko zaplete zasnovo.

3. Ocene nižje napetosti in toka v primerjavi s SCRS

Čeprav so primerni za številne potrošniške in lahke industrijske aplikacije, imajo Triaki nižji tok in zmogljivosti za ravnanje z napetostjo kot SCR.Za sisteme z visoko močjo, zlasti tiste, ki delujejo pri visokih napetostih, so SCR-ji ponavadi prednostna izbira.

4. Občutljivost s kvadrantom lahko privede do nenamerne prevodnosti

Triake se lahko sprožijo v različnih "kvadrantih", odvisno od polarnosti signala vrat in glavnih sponk.Nekateri kvadranti so bolj občutljivi kot drugi, in če niso pravilno upoštevani v zasnovi, lahko to privede do naključne prevodnosti ali nezanesljivega delovanja.Za zagotovitev zanesljivih zmogljivosti morate skrbno razmisliti o pogojih pogona vrat.

Uporaba triakov

Triaki so elektronske komponente, ki se uporabljajo za nadzor pretoka električne energije AC (izmeničnega toka).Najdemo jih v številnih napravah, ki morajo preklopiti ali prilagoditi napajanje.Tu je nekaj skupnih aplikacij:

Svetlobni zatemnilniki

Triaki igrajo osrednjo vlogo v svetlobnih vezjih, tako da omogočajo fazno krmiljenje izmenične napetosti.Z nadzorom točke med vsakim izmeničnim ciklom, pri katerem se triak vklopi, učinkovito omejuje, koliko napetosti doseže svetilko.Ta tehnika, imenovana krmiljenje faznega kota, zmanjša povprečno dostavljeno moč in zatemni svetlobo, ne da bi povzročila utripanje.Triaki so kompaktni in učinkoviti, zato so idealni za namestitev v stenska stikala in osvetlitvene napeljave.Poleg tega Triaka na osnovi zatemnilnikov dobro delujejo z uporovnimi obremenitvami, kot so žarnice z žarilnimi žarnicami.Vendar so sodobni TRIAC DIMMERS zasnovani tudi za ravnanje z novejšimi tehnologijami osvetlitve, vključno z določenimi zatembljivimi LED in CFL.

Krmilniki hitrosti ventilatorja

V gospodinjskih aparatih, kot so stropni ventilatorji, izpušni ventilatorji in nekateri prezračevalni sistemi, se triaki običajno uporabljajo za uravnavanje hitrosti motorja.Triaki s prilagajanjem prevodnosti kota izmeničnega cikla nadzorujejo količino napetosti, ki doseže motor ventilatorja, kar posledično spremeni njegovo hitrost.To zagotavlja gladko, neprekinjeno nadzor v nasprotju s fiksno hitrostjo.Triaki na podlagi krmilnikov oboževalcev so učinkovitejši in tišji od starejših mehanskih metod.Omogočajo tudi bolj kompaktne modele brez premikajočih se delov.Zaradi tega so triaki odlična izbira za energetsko učinkovit nadzor ventilatorja z nizkim hrupom v stanovanjskih in poslovnih nastavitvah.

Regulatorji temperature

Triaki se pogosto uporabljajo pri električnih grelnikih, pečicah in termostatsko nadzorovanih napravah za upravljanje temperaturnih nivojev.TRIAC deluje kot stikalo in hitro vklopi in izklopi grelni element, da ohrani konstantno temperaturo.To hitro preklapljanje pogosto nadzira termostat ali mikrokontroler, ki spremlja temperaturo s pomočjo senzorjev.Ker triaki nimajo gibljivih delov, so bolj zanesljivi in ​​trpežni kot mehanski releji.Omogočajo tudi natančnejši nadzor in pomagajo zmanjšati porabo energije.V kuhinjskih pečicah, grelnikih sob in vodnih kotlih, kontrolni sistemi, ki temeljijo na triaku, pomagajo doseči dosledno zmogljivost in izboljšano energetsko učinkovitost.

Sistemi pametnih domov

V aplikacijah Smart Home Triaki omogočajo avtomatizacijo visokonapetostnih naprav z uporabo nizkonapetostnih krmilnih signalov.Na primer, pametno stikalo za luč ali termostat lahko uporabi TRIAC za vklop ali izklop naprave 230V AC na podlagi ukazov ali okoljskih senzorjev.TRIAC -ji omogočajo mikrokontrolerje in brezžične module za nadzor naprav, kot so luči, ventilatorji in grelniki, ne da bi potrebovali velike releje ali fizična stikala.To vodi k bolj kompaktnim in učinkovitejšim pametnim domačim napravam.Tiha operacija, nizka poraba energije in zanesljivost TRIAC-a so dobro primerni za integracijo v pametne domače sisteme, ki jih nadzirajo aplikacije ali glasovni pomočniki.

Industrijska avtomatizacija

V industrijskih okoljih so triaki pomembni za nadzor strojev in motoričnih sistemov.Uporabljajo se za uravnavanje napajanja električnih motorjev, črpalk in kompresorjev s prilagajanjem faznega kota izmenične napetosti.To pomaga pri upravljanju hitrosti, navora in celotne energetske učinkovitosti.Triaki se uporabljajo tudi v relejih v trdnem stanju za preklapljanje težkih obremenitev brez mehanske obrabe, zaradi česar so bolj zanesljivi za neprekinjene industrijske operacije.Te aplikacije imajo koristi od hitrega preklopa TRIACS, potrebe po nizkih vzdrževanju in kompaktno zasnovo.V proizvodnih in predelavih obratih triaki prispevajo k avtomatizaciji, zmanjšanju stroškov in izboljšanju nadzora nad kompleksnimi električnimi sistemi.

Priljubljeni triaški modeli

Dva široko uporabljena triaka modela sta BT136 in BT139.BT136 je primeren za uporabo z nizko do srednjo energijo, ki ravna do 4 ampere in se pogosto uporablja v gospodinjskih napravah, kot so zatemnilniki, časovniki in krmilniki z nizko močjo.BT139 na drugi strani podpira večje tokodne obremenitve do 16 amperov in je bolj primeren za industrijsko ali težjo domačo uporabo.Oba modela sta običajno seznanjena z mikrokontrolerji ali optoizolatorji, da omogočita natančno preklapljanje in izolacijo iz kontrolnega vezja.

Zaključek

Triaki so majhna, a močna orodja, ki pomagajo nadzirati električno energijo AC v mnogih vsakdanjih napravah.Odlični so za vklop in izklop stvari ali spreminjanje, koliko moči nekaj dobi, kot je zatemnitev svetlobe ali upočasnitev ventilatorja.Ker delujejo v obe smeri, prihranijo prostor in zmanjšajo število potrebnih delov v vezju.Triake najdemo v domovih in tovarnah in jih pogosto nadzorujejo drobni računalniki, kot so mikrokontrolerji.Ta vodnik je pojasnil, kako delujejo triaki, iz česa so narejeni, kako jih uporabljati in kje so najbolj koristni.S tem znanjem boste pripravljeni izbrati in uporabljati pravi triak za svoje projekte ali izdelke.
