Celovit vodnik programerja Pickit3: pinout, funkcije in uporabe

Pickit 3, izjemna naprava iz tehnologije Microchip, služi kot aktivno orodje za programiranje in odpravljanje napak mikrokontrolerjev, ki vam omogoča, da brezhibno integrirate njihove ideje v funkcionalne sisteme.S svojim intuitivnim vmesnikom, združljivostjo z MPLAB IDE in trdno podporo za serijsko programiranje v krogu (ICSP) se je Pickit 3 izkazal za zanesljiv zaveznik za vas.Njegova sposobnost racionalizacije delovnih tokov, zmanjšanje izzivov nastavitev in izboljšanje procesov napak je osnovna komponenta v orodju, ki ga delate na dinamičnem polju vgrajenih sistemov.

Katalog

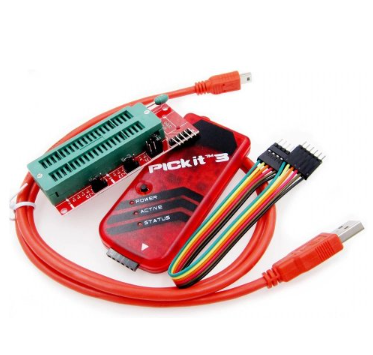

PICKIT 3 PROGRAMER/PREGLED DEBUGGER

PICKIT 3 programer/razhroščevalnik je prefinjen instrument, ki je izrazito prilagojen za interakcijo z mikrokontrolerji PIC, ki uporabljajo serijsko programiranje v krogu (ICSP).Harmonično sodeluje z integriranim razvojnim okoljem MPLAB (IDE) v operacijskih sistemih Windows z uporabo dveh glavnih povezav: PGD (programski podatki) in PGC (programska ura), ki ga spremlja njena napajalna napajalnik.Po pridobitvi je dopolnjen z dopolnilnimi dodatki, kot sta USB kabel in namestitveni disk.Poleg tega osnovni diagnostični aparat vključuje LED in pritisk.

LED/gumb	Opis
LED moči	Ta LED prižge v zeleni barvi, ko Pickit 3 prejme moč.
Aktivna LED	Ta LED prižge v modri barvi, ko lahko Pickit 3 Vzpostavite komunikacijsko povezavo do računalnika.
Status LED	Ta LED prižge v rumeni barvi, ko je Pickit 3 Zaseden programiranje slike.
	Tudi v rdeči barvi se prižge, če pride do napake v Proces programiranja.
Pritisni gumb	Ta pritisk se uporablja za "Programer za vožnjo", kar vam omogoča programiranje PIC brez računalnika.

Pinout Pickit 3

Številka PIN	Ime pin	Opis
1	MCLR/VPP	Povezan z glavnim prozornim zunanjim ponastavitvijo pin slike ponastavite MCU pred programiranjem
2	Vdd (cilj)	Ciljna napetost PIC, 5V ali 3.3V
3	Tla	Ozemljitveni zatič sistema
4	PGD/ICSPDAT	Programski podatki (PGD) so povezani s serijskim krogom Podatkovni pin programiranje (ICSP)
5	PGC/ICSPCLK	Programska ura (PGC) je povezana s serijskim krogom Urani za programiranje (ICSP)
6	Brez povezave	Ta zatič je rezerviran za nadaljnjo uporabo

Značilnosti Pickit 3

Značilnost	Opis
Programiranje in odpravljanje napak	Programi in napake mikrokontrolerjev PIC
Vmesnik PC	Preprost računalniški vmesnik prek kabla USB
Združljivost gonilnika	Združljiv s standardnimi gonilniki Windows
Programerja do poti	Omogoča programiranje brez računalnika
Zaščita napetosti in vezja	Opremljen z vgrajeno prekomerno napetostjo in kratkim stikom spremljanje
Diagnostične LED	Vključuje diagnostične LED na krovu
Podpora mikrokontrolerja in IDE	Podpira najnovejše različice mikrokontrolerjev PIC in Ides

Konfiguriranje Pickit 3

Razpakiranje in priprava komponent

Iz svoje embalaže nežno odstranite komponente Pickit 3, pri čemer opazite vključitev programerja/napak, USB kabla in zatičev glave.Priložena dokumentacija vas usmerja v celovite spletne vire, ki služi kot zakladnica za iskanje znanja in za nemoteno konfiguracijsko izkušnjo.Ustvarite urejeno, statično okolje, da prepreči nenamerno škodo krhki elektroniki, kar omogoča osredotočeno nastavitev za montažo in testiranje.Ohranjanje vso opremo, na primer orodja za spajkanje, v bližini olajša brezhibno napredovanje montaže in nastavitve glave.

Namestitev in združljivost programske opreme

Brezhibnost nastavitve se močno opira na preverjanje združljivosti programske opreme v operacijskih sistemih, kot so Windows, MacOS in Linux.Začnite s prenosom in nastavitvijo programske opreme MPLAB X IDE, pri čemer se držite sistematičnega postopka namestitve, vključno z nastavitvijo gonilnikov, da zagotovite, da računalnik priznava povezane naprave.Ta urejeni napredek ne samo povečuje operativne zmogljivosti, ampak tudi omogoča vpogled v integracijo sistema, kar odraža dejansko vključenost pri spodbujanju visokotehnološkega razvoja.

Vzpostavitev povezav

Prepričajte se, da je USB kabel varno priključen na obeh koncih, da omogočite učinkovito komunikacijo med Pickit 3 in računalnikom.Uspešno prepoznavanje naprav pomeni vrhunec nastavitev prizadevanj, kar zmanjšuje potencialno odpravljanje težav.Ta faza subtilno poudarja natančno naravo naslednjih protokolov povezav, podobno discipliniranemu pristopu, ki je potreben v različnih tehnoloških pobudah.

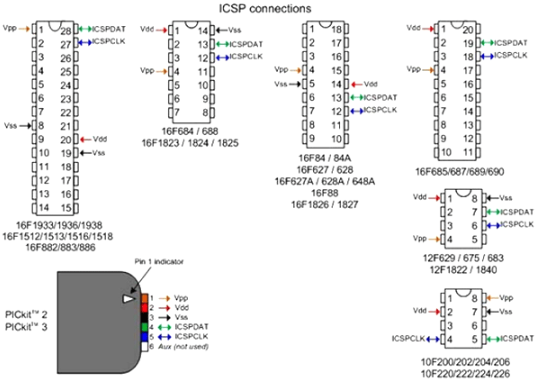

Integracija Pickit 3 z mikrokontrolerji PIC

Uspešno programiranje mikrokontrolerjev PIC z Pickit 3 vključuje natančen poudarek na več podrobnih vidikih.Sprva je prepoznavanje vklopljenih zatičev serijskega programiranja (ICSP) na mikrokontrolerju PIC nujno.Ti zatiči delujejo kot komunikacijski vmesnik za Pickit, njihova pravilna poravnava povezave pa olajša učinkovito komunikacijo in omogoča nemoteno izkušnjo odpravljanja napak.

Poleg tega je potrebna oskrba z mikrokontrolerjem PIC in Pickit.Nastavitev pravilne napetosti v skladu s specifikacijami se uporablja za preprečevanje kakršnega koli tveganja, povezanega z nepravilnimi napetostnimi stopnjami.Popolno razumevanje potreb in omejitev specifičnega mikrokontrolerja je ključnega pomena za doseganje ustreznih nastavitev napetosti.

V praksi obvladovanje teh pripravljalnih stopenj obsega proces, zrel z učenjem z osebnimi izkušnjami, ki pogosto vključujejo preizkušnje in napake.Celovito dojemanje osnov oblikovanja vezja in subtilne posebnosti strojnih komponent pomaga pri tej krivulji učenja.Če razmišljajo o preteklih prizadevanjih, tisti, ki oblikujejo sistematični kontrolni seznam, prilagojen edinstveni nastavitvi, ugotovi, da zmanjšuje napake in poveča celotno učinkovitost delovnega toka.

Temelji programiranja

Široka združljivost Pickit 3 obsega različne družine mikrokontrolerjev mikrohipov, kot so PIC10, PIC12 in PIC16.Ta prilagodljivost vam omogoča, da raziščete spekter funkcionalnosti, ki je primeren za zapletene projekte, ki zahtevajo kreativni pridih.Za popolno izkoriščanje funkcij, ki jih ponujajo novo izdani mikrokontrolerji, je koristno, da se vdelana programska oprema posodablja.Povezovanje Pickit 3 z računalnikom je brezhibno izvedeno s pomočjo MPLAB X IDE, orodja, ki olajša posodobitve vdelane programske opreme.Upoštevanje navodil v okviru nakladalnika vdelane programske opreme "Pickit 3" zagotavlja, da naprava ostane v sozvočju z razvijajočim se paletom razvitih mikrokontrolerjev.

Za brezhibno razvojno izkušnjo je nastavitev MPLAB X IDE z natančnostjo opazna.Ta postopek vključuje izbiro ustreznih okoljskih nastavitev, prilagojenih specifični arhitekturi mikrokontrolerja.Natančne konfiguracije projekta se vzpostavijo z natančno prilagajanjem parametrov, vključno s frekvenco in dodelitvijo pomnilnika.Konfiguracija nastavitev poti za knjižnice in datotek glave izboljšuje integracijo orodja, kar olajša učinkovito kompilacijo kode.Prefinjenost teh nastavitvenih procesov lahko znatno vpliva na učinkovitost in optimizacijo odpravljanja napak v celotnem življenjskem ciklu projekta.

Napredni pristopi v programiranju

Tehnike za izboljšano odpravljanje napak

Ko se pripnete v potencial Pickit 3 za odpravljanje napak, lahko več natančnih tehnik prinese obogatene rezultate.Strateško postavljene prelomne točke vam ponujajo priložnost, da zaustavite izvajanje programov na ključnih točkah, kar pomaga pri preučevanju trenutnega stanja sistema z večjo globino.Uporaba stražarskih točk je še ena pronicljiva metoda, ki vas lahko opozori na spremembe določenih spremenljivih vrednosti.To pomaga pri boljšem razumevanju in nalaganju večjega nadzora nad dinamičnim EBB in pretokom podatkov.Dejansko odpravljanje napak prek MPlab X IDE omogoča spremembo in opazovanje vedenja programa na letenju, zaobide potrebo po ponovitvi kode in razvoj razvoja bolj privlačno prizadevanje.Pogosto se lahko zanesete na te metode, da odkrijete tiste neprijetne hrošče, ki bi lahko ostale skrite med običajnim testiranjem.

Višina delovnega toka z avtomatizacijo skripta

Uporaba skriptnih jezikov, kot sta TCL ali Python znotraj konzole MPLAB X, lahko znatno poveča učinkovitost delovnih tokov.Avtomatizacija ponavljajočih se nalog vam pomaga pri zmanjševanju verjetnosti napak, ki jih povzroča nadzor, in s tem osvobajajte, da se spopadejo z bolj intelektualno zahtevnimi izzivi.Scripting prinaša zanimivo prednost z omogočanjem paketne obdelave standardnih operacij.To ne samo, da racionalizira razvojno okolje, ampak tudi brezhibno uskladi z agilnimi metodologijami, ki cenijo hitre iteracije.

Z uporabo skript se veliko skupnih ročnih procesnih pasti spretno izogiba, kar vam omogoča, da se osredotočite na inovacije in izboljšanje kakovosti.Uporabnost skripta presega zgolj učinkovitost;Vzdi se skladen pristop k upravljanju in izvajanju nalog, ki se pogosto šteje za neprecenljivo pri upravljanju obsežnih projektov.Ta sposobnost vam omogoča, da se takoj prilagodite potrebam projektov, hkrati pa gojite vztrajno zavezanost natančnosti in enotnosti.

Reševanje skupnih ovir

Programer Pickit3 lahko včasih predstavlja izzive med konfiguracijo, večinoma s strojno in programsko nastavitvijo.Ta priročnik ponuja podroben, korak za korakom pristop k diagnosticiranju in reševanju skupnih vprašanj, da se zagotovi optimalna uspešnost in minimalni izpad.

Odpravljanje težav s strojno opremo

Odpravljanje težav s programsko opremo

Aplikacije Pickit 3

Programiranje mikrokontrolerjev PIC

Pickit 3 se odlikuje pri programiranju velikega izbora mikrokontrolerjev PIC, kar se izkaže za prednost, ki jo želite prilagoditi funkcije mikrokontrolerja, da bi izpolnili določene zahteve projekta.To orodje premosti vrzel od koncepta do realizacije z brezhibno integracijo z raznolikimi razvojnimi platformami.Njegovo vlogo lahko cenite v sodelovalnih nastavitvah, kjer pomaga ohranjati skladnost in natančnost, kar spodbuja strukturiran pristop k upravljanju zapletenih projektov.

Funkcije za odpravljanje napak

Pickit 3 ponuja potrebne funkcionalnosti odpravljanja napak, ki pomaga pri hitrem odkrivanju in ločljivosti napak v mikrokontrolerju.Ta sposobnost poenostavlja zapleteno odpravljanje težav z zagotavljanjem vpogleda in nadzora.Lahko diagnosticirate ozka grla v novo ustvarjeni programski opremi in učinkovito izboljšate zmogljivost sistema.Z iterativno testiranjem in poliranjem s Pickit 3 ekipe pogosto dosežejo natančne izboljšave, ki vodijo do znatnih dobičkov.

Posodobitve vdelane programske opreme

Učinkovite posodobitve vdelane programske opreme v mikrokontrolerjih smiselno obravnava Pickit 3, ki olajša izbris, preverjanje in programiranje novih različic vdelane programske opreme.To zagotavlja, da naprave ostanejo aktualne z naprednimi funkcijami in varnostnimi ukrepi.V sektorjih, ki jih poganjajo hitre tehnološke spremembe, pogoste posodobitve programske opreme, ki jih omogočajo orodja, kot je Pickit 3, pomagajo ohranjati konkurenčnost in izpolnjujejo industrijske predpise.

Racionalizacija prenosa kode v proizvodnji

V proizvodnih linijah ima Pickit 3 aktivno vlogo pri racionalizaciji prenosa programirane kode na mikrokontrolerje in s tem podpira obsežne proizvodne operacije.Zagotavlja dosledno izvajanje kode v napravah, ki povečujejo učinkovitost proizvodnje in znižujejo dogodke napake, kar vodi do večje kakovosti izdelka.Upravljavci proizvodnje zaupajo Pickit 3, da nadzirajo zapletena proizvodna okolja, kjer se za ohranjanje enakomernosti uporablja dosledno delovanje naprave.

Razlikovanje Pickit 2 od Pickit 3

Značilnost	Pickit 2	Pickit 3
Različica izdaje	Prejšnja različica	Poznejša različica
Podprto pic MCUS	Podpira starejše mikrokontrolerje PIC	Podpira novejše mikrokontrolerje PIC
Hitrost odpravljanja napak	Počasnejše odpravljanje napak	Hitrejše napake
Priporočeni uporabniki	Primerno za začetnike	Primerno za napredne uporabnike
Dodatne funkcije	Osnovna funkcionalnost	Izboljšane funkcije za napredno odpravljanje napak
Vgrajen logični analizator	Ni na voljo	Ni na voljo (upoštevajte ICD3 za to)

Zaključek

Pickit 3 ostaja temelj programiranja in odpravljanja napak mikrokontrolerjev, kar ponuja zanesljivost, prilagodljivost in učinkovitost v razvojnih okoljih.Njegova nadaljnja pomembnost, tudi ob novejših orodjih, poudarja njegovo praktičnost za vas.Z premostitvijo vrzeli med konceptualizacijo in izvajanjem ima Pickit 3 pomembno vlogo pri spodbujanju inovacij in pospeševanju časovnih rokov projektov.Ne glede na to, ali se uporablja za izobraževanje, prototipiranje ali obsežno proizvodnjo, ta naprava poudarja pomen dobro opredeljenih orodij pri oblikovanju prihodnosti vgrajene tehnologije.
