Obsežen vodnik za tranzistor BD140

Tranzistor BD140 PNP je temelj elektronike srednje moči, ki jo slavi zaradi natančnosti in širokega sprejemanja v različnih panogah.Prvotno ga je razvil Phillips in jih zdaj proizvajajo vodilni proizvajalci, kot so na Semiconductor, Stmicroelectronics in Samsung, BD140 je v zvočnih aplikacijah vklesal nišo zaradi visokofrekvenčne ocene 160MHz.Njegova vsestranskost, zanesljivost in učinkovita uspešnost so prednostna izbira.Od ojačevalnikov in motornih gonilnikov do izobraževalnih orodij in industrijskih sistemov BD140 še naprej dokazuje svojo potrebno vlogo v sodobni elektroniki.

Katalog

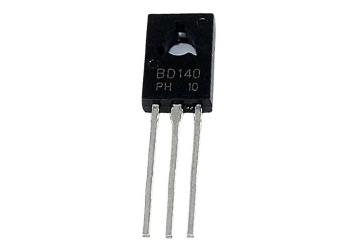

Pregled tranzistorjev BD140

The BD140 je zelo prilagodljiv silicijski srednji moči PNP tranzistor, ki se uporablja predvsem v zvočnih ojačevalnikih in kvazi-komplementarnih gonilnih vezjih.Nameščen v paketu do-126, nadzoruje tok do 1,5a, zaradi česar je dobro primeren za naloge, kot so vozniški releji, LED in motorje.Njegove močne napetosti zbiralnika in zbiralnika, ki dosegajo 80V, zagotavljajo strokovno delovanje v zvočnih aplikacijah.Z napetostjo nasičenosti -0,5V in hitrostjo razprševanja moči 12,5 W je njegova zmogljivost v zvočnih vezjih še izboljšana.Toka tranzistorja, ki je znan kot beta, se giblje med 40 in 160, medtem ko napetost baznega emitarja doseže največ 5 V, ki zagotavlja, da se brezhibno integrira z vgrajenimi sistemi, ki zahtevajo funkcijo logične ravni.BD140 lahko izberete za njegovo zanesljivo ravnovesje med učinkovitostjo moči in zmogljivostjo, ki je v glavnem cenjen v kompaktnih konfiguracijah vezja.

Podrobna operativna dinamika

Tranzistor BD140 PNP prikazuje izjemno prilagodljivost, zaradi česar je uporabna v širokem številu scenarijev.Kadar se za njegovo bazo uporabi pozitivna napetost, delovanje med kolektorjem in oddajnikom;Nasprotno pa odstranjevanje te napetosti omogoča električni tok.Tranzistor olajša najvišji tok 1,5A s svojo potjo zbiralnika, da doseže nasičenost.Če presegate to trenutno raven, lahko ogrozi celovitost vezja.Če se premaknete v odmevni način, se tranzistor odklopi tako, da zaustavi osnovni tok in učinkovito ustavi tok toka.To sposobnost za njegovo vlogo lahko cenite pri zaščiti prekomernega toka, kar je ključno pri varovanju aktivnih elementov vezja pred morebitnimi grožnjami.Ta inherentna varnostna funkcija ima koristno vlogo pri ohranjanju dolgoživosti in učinkovitosti zapletenih elektronskih sistemov.

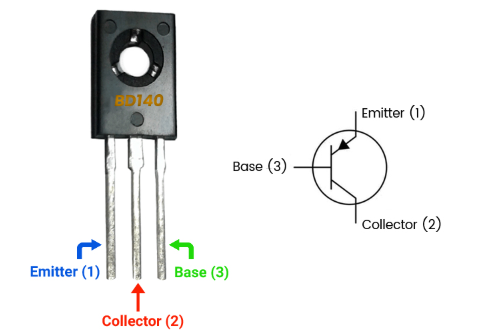

PIN konfiguracija tranzistorja BD140

Številka PIN	Ime pin	Opis
Pin-1	Oddajalec	Pretok toka se bo iztekel skozi ta terminal in je običajno povezan z GND.
Pin-2	Zbiratelj	Tok teče skozi ta terminal in je običajno povezan z obremenitvijo.
Pin-3	Baza	Ta terminal nadzoruje pristranskost tranzistorja in se uporablja za vklop/izklop tranzistorja.

Značilnosti in specifikacije tranzistorja BD140

Funkcija/specifikacija	Podrobnosti
Vrsta tranzistorja	PNP
Kontaktirajte prevleko	Kositer
Vrsta pritrditve	Skozi luknjo
Število zatičev	3
Gradivo za tranzistorske elemente	Silicij
Dimenzije (l x h x w)	7,8 mm x 10,8 mm x 2,7 mm
Uporaba	Zmerna trenutna naprava za srednje napajalne tokokroge
Vrednost dobička (HFE)	25 do 250
Zbirka toka (IC)	-1.5A (negativno označuje tranzistor PNP)
Osnovni tok (IB)	-0.5a
Razvajanje moči (PD)	12.5W
Prehodna frekvenca (ft)	190MHz
Temperatura stičišča (TJ)	150 ° C.
Vrsta paketa	Do-126 (pravokotna oblika, epoksi in plastični material)
Zbiralna napetost (VCB)	-80V
Napetost zbiralnika (VCE)	-80V
Napetost iz emitterja (VEB)	-80V
Neprekinjen tok zbiralnika (IC)	-1.5a
Osnovni tok (IB)	-0.5a
Napetost razčlenitve emitterja (vbe)	-5V
Enakovredni tranzistorji	BD170, BD140G, BD180, BD790, BD231, BD792, BD238G, Mje702, MJE171
Komplementarni NPN tranzistor	BD139
Nadomestna opomba	Vrednosti napetosti in toka je treba preveriti pred tem nadomeščanje z enakovrednimi

Postopki za varno uporabo tranzistorja BD140

Doseganje varne in učinkovite uporabe tranzistorja BD140 vključuje močno pozornost na njene operativne meje, s čimer se poveča tako uspešnost kot trajnost.Prevladujoča do njegove optimalne uporabe deluje pod napetostnim pragom 80V, kar je praksa, ki varuje komponento pred morebitno škodo ali okvaro.

• Ohranjanje napetosti pod 80V je nujno.Ta prag simbolizira največjo trajnostno raven, ki zagotavlja doslednost pri preprečevanju električnega stresa.Vpogled v metode regulacije napetosti so v pomoč;Uporaba komponent, kot so napetostni delilniki ali usmerniki, lahko pomaga pri upravljanju nihanj, metoda, ki ji pogosto zaupajo zahtevne nastavitve.

• Učinkovito upravljanje toplote ostaja dinamično.Uporaba primernega hladilnega hladilnika je ključnega pomena za strokovno razprševanje toplote.Dimenzije in materiale hladilnega hladilnika je treba določiti s pričakovano toplotno obremenitvijo in tranzistorskim odvajanjem energije.Za povečanje učinkovitosti prenosa toplote lahko pogosto uporabite toplotno pasto, kar lahko poveča zmogljivost in podaljša operativno življenjsko dobo.

• Izvajanje ustreznega osnovnega upora je resno za uravnavanje osnovnega toka in zagotavljanje stabilne funkcije.Izračunajte vrednost upora na podlagi prednostne hitrosti preklopa in posebnih zahtevah aplikacije.Med prototipiranjem lahko te parametre pogosto prilagodite tako, da dosežejo optimalne rezultate.

• Delovanje v temperaturnem spektru od -55 ° C do +150 ° C zagotavlja stabilnost in stražarji pred toplotnim begam.Zaznavanje okoljskih vplivov bi lahko za aplikacije v ekstremnih okoljih priporočljive zaščitne strategije, kot so toplotna izolacija ali podnebna ohišja.Dojemanje teh elementov nadzora temperature lahko spodbudi močnejše zasnove.

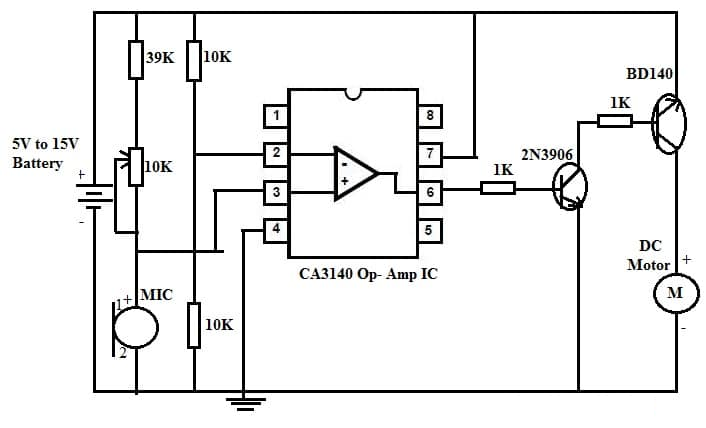

Zvočno aktiviran DC krmiljenje motorja s tranzistorjem CA3140 IC in BD140

Inovativni svet zvočnega aktiviranega motoričnega nadzora uvaja fascinanten način upravljanja motorjev skozi slušne napote.Do tega pristopa je vezje, ki vsebuje CA3140 IC, ki prinaša prilagodljivost in natančno osnovno za brezhibno zmogljivost.Ključne komponente vključujejo:

• Spremenljivo napajanje (5V-15V baterija)

• 2N3906 NPN tranzistor

• CA3140 Operativni ojačevalnik (OP-AMP) IC

• DC motor

• Tranzistor BD140

• Električni mikrofon

• upori, vključno z 10K spremenljivim uporom za nadzor občutljivosti

OP-AMP CA3140 deluje v primerjalnem načinu in reaktivno obdeluje zvočni vhod iz mikrofona električne energije.Ta konfiguracija je idealna za scenarije, ki zahtevajo hitro prilagajanje nihanjem zvoka.S spretno prilagoditvijo lahko občutljivost primerjalnika prilagodimo tako, da se odzove na posebne slušne frekvence ali količine, kar omogoča natančne strategije nadzora.

Tranzistorji BD140 in 2N3906 delujejo kot ojačevalniki za izhod CA3140, kar zagotavlja zadostno moč za učinkovito pogon DC motorja.Njihova izbira temelji na zmožnosti upravljanja zmernih ravni moči, zaradi česar so primerni za prenosne scenarije z nizko napetostjo.Obvladovanje pri uporabi teh tranzistorjev lahko s natančnimi prilagoditvami poveča dolgo življenjsko dobo in delovanje vezja.

Če uporabimo to vezje za vizualno okvarjene posameznike, bistveno poenostavi interakcijo z električnimi napravami, kar odpravi potrebo po fizičnem angažmaju ali zapletenem nadzoru.Ta operativna enostavnost lahko močno vpliva na vsakdanje življenje in ponuja nove poti za neodvisnost.Vključitev zvočnega aktiviranega nadzora v igrače in robotiko povečuje vašo angažma s povečano interaktivnostjo.Poleg preproste aktivacije ta metoda postavlja temelje za napredovanje modelov, kjer zvočniki lahko sprožijo kompleksne sekvence v programirljivih robotih ali animiranih igračah.Izkušnje na teh področjih poudarjajo ogromen potencial za uporabo zvoka kot dinamičnega vmesnika.

Uporaba tranzistorja BD140

Tranzistor BD140 je vsestranska komponenta, ki je našla svoje mesto v širokem številu elektronskih aplikacij, ki segajo od izobraževalnih prizadevanj do zapletenih industrijskih sistemov.Njegova vidna vloga v analognih in mikrokontrolerskih vezjih, vključno s projekti Arduino, poudarja njegovo prilagodljivost.Ta tranzistor se z zmožnostjo upravljanja obremenitev pod 1,5a odlikuje pri upravljanju majhnih relej in motorjev.Poleg tega se pogosto uporablja v polnilnikih za baterije in gonilniki motorjev, scenarijev, kjer prevladuje trdno upravljanje moči.

Elektronika učenja in začetnikov

V učilnicah in delavnicah vas tranzistor BD140 seznani z končnimi načeli elektronike, ki zagotavlja oprijemljiv način za raziskovanje konceptov, kot sta ojačanje in preklapljanje zaradi zmernih zmogljivosti moči.

Industrijski konteksti

V industrijski sferi BD140 kaže zanesljivost v aplikacijah, ki zahtevajo nizko do srednje izhode.Redno najde uporabo v zvočnih ojačevalcih in gonilnikih Hi-Fi, kjer je natančnost kakovosti zvoka dinamična.Poleg tega njegova učinkovitost pri preklopnih vezjih in napajalnih napravah prikazuje svojo zapleteno uporabnost.

Konkretne izvedbe

BD140 sveti v praktičnih aplikacijah, kot so TV vezja in bolj izpopolnjeni elektronski okviri, kjer so večnamenska vezja in gonilniki relejev osnovni.Njegova učinkovitost in zanesljivost pri urejanju razsvetljave še bolj poudarjata njegovo uporabnost.Pri ojačevanju signala tranzistor zagotavlja celovitost in jasnost signalov, ki igra ključno vlogo pri podpiranju meril komunikacije in uspešnosti.
