Celovit vodnik za testiranje električne kontinuitete: orodja, tehnike in aplikacije

Električna testiranje kontinuitete je ključni pregled, s katerim se prepričajte, da lahko elektrika prosto teče skozi vezje in komponente, kot so tiste, ki jih najdemo v vsakdanjih pripomočkih in velikih industrijskih strojih.Ta podroben vodnik se preusmeri v to, zakaj je testiranje električne kontinuitete pomembno, kako je to, in glavna uporabljena orodja, kot so multimetri in preizkuševalci kontinuitete.Z razlago korakov testiranja in njihove uporabe pri ohranjanju sistemov, ki nemoteno in varno delujejo, je ta članek pokazati, kako pomembno je to testiranje, da se prepreči okvare in zagotovite, da električne nastavitve dobro delujejo.

Katalog

Pregled opisa električne kontinuitete

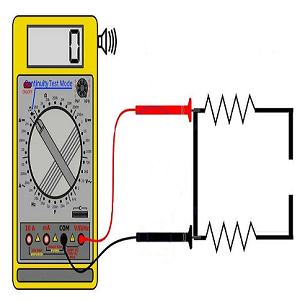

Električna testiranje kontinuitete je diagnostična tehnika, ki se uporablja za preverjanje, ali lahko električni vezje ali komponenta omogoči neprekinjen pretok toka.Ta test ocenjuje popolnost vezja in zagotavlja, da lahko elektrika potuje skozi njega, ne da bi naletela na odmore ali napake.Postopek vključuje uporabo specializiranih orodij, kot so multimetri ali preizkuševalci kontinuitete, ki v vezje vnesejo majhen tok ali napetost in spremljajo njegovo vedenje.Celotno vezje, kjer tok teče brez prekinitve, se šteje za "neprekinjeno", medtem ko kakršna koli motnja, ki jo povzroči preboj, ohlapna povezava ali napaka, kaže na izgubo kontinuitete.Ta tehnika je uporabna za določanje operativne celovitosti različnih električnih komponent, kot so stikala, varovalke, žice in povezave.Testiranje kontinuitete je v električnih shemah pogosto predstavljen s posebnimi simboli, ki tehnikom omogočajo enostavno prepoznavanje točk za pregled.Ta preprosta in neinvazivna metoda se uporablja tako v preprostih kot v zapletenih električnih sistemih, saj zagotavlja takojšnje povratne informacije o tem, ali vezje deluje, kot je predvideno.Na splošno je testiranje električne kontinuitete prvi korak pri prepoznavanju in reševanju vprašanj v električnih sistemih, zaradi česar je jedro učinkovitih praks vzdrževanja in odpravljanja težav.

Namen testiranja električne kontinuitete

Glavni namen testiranja električne kontinuitete je zagotoviti zanesljivost in funkcionalnost električnih vezij in komponent.Z določitvijo, ali vezje omogoča neprekinjeni pretok toka, ta test pomaga prepoznati težave, kot so prelomi, ohlapne povezave ali napačne komponente, ki bi lahko ogrozile delovanje sistema.Preizkušanje kontinuitete ima vlogo pri rutinskem vzdrževanju s preverjanjem celovitosti električnih sistemov in tako zagotoviti, da so sposobni delovati, kot je zasnovano.Poleg tega pomaga preprečiti večje težave z zgodnjim odkrivanjem potencialnih napak, pri čemer se izogne ​​dragim popravilom, poškodbam opreme ali celo nevarnih situacijah, kot so električni požari.V scenarijih za odpravljanje težav testiranje kontinuitete poenostavlja diagnostični postopek z natančno določitvijo natančne lokacije težave, ki omogoča, da se osredotoči na določena področja, namesto da bi izvajala obsežne inšpekcijske preglede.Prav tako zagotavlja varnost med električnimi popravili s potrditvijo, da so vezja pravilno odstranjena, preden se začne kakršno koli delo.V nastavitvah proizvodnje in nadzora kakovosti se testiranje kontinuitete uporablja za preverjanje, ali na novo zgrajene električne komponente ustrezajo standardom uspešnosti.Namen testiranja kontinuitete presega preprosto prepoznavanje napak, prav tako zagotavlja zanesljivost sistema, izboljšuje varnost in zmanjšuje izpadanje tako v stanovanjskih kot v industrijskih aplikacijah.

Pomen testiranja električne kontinuitete pri vzdrževanju in odpravljanju težav

Testiranje električne kontinuitete je potrebno za vzdrževanje in odpravljanje napak električnih vezij, ker zagotavlja varnost, zanesljivost in učinkovitost teh sistemov.Redno vzdrževanje se v veliki meri opira na testiranje kontinuitete, da oceni celovitost vezij in ugotovi potencialne napake, preden se razvijejo v glavna vprašanja.S proaktivno odkrivanjem težav, kot so ohlapne povezave, korodirane žice ali pokvarjene komponente, testiranje kontinuitete zmanjšuje tveganje nepričakovanih okvar, ki bi lahko privedle do dragih popravil, operativnih izpadov ali varnostnih nevarnosti.Med odpravljanjem težav je testiranje neprekinjenosti pomembno diagnostično orodje, ki pomaga natančno določiti koreninski vzrok okvare vezja.Namesto da bi po nepotrebnem zamenjali več komponent, lahko s testiranjem kontinuitete izolirate natančno lokacijo napake in prihranite čas in vire.Preizkušanje kontinuitete povečuje električno varnost s preverjanjem, ali se vezja odpravijo pred začetkom vzdrževanja ali popravil, kar zmanjša tveganje za naključne šoke.V zapletenih sistemih, pri katerih se več vezij medsebojno povezuje, testiranje kontinuitete zagotavlja, da vsaka posamezna pot deluje pravilno, kar preprečuje kaskadne okvare.Njegov pomen sega na široko paleto aplikacij, od domačih električnih popravil do vzdrževanja industrijskega sistema.

Pregled preizkuševalca električne kontinuitete

Tester za neprekinjenost je diagnostično orodje, ki je namenjeno preverjanju, ali električni vezje tvori popolno in neprekinjeno pot.Običajno je sestavljen iz sonde, preskusnega svinca in indikatorja, kot sta svetloba ali zvonček, ki se aktivira, ko je vezje neprekinjeno.To orodje igra vlogo pri prepoznavanju prelomov, ohlapnih povezav ali napak pri ožičenju in tako zagotovi, da lahko elektrika nemoteno pretaka med dvema točkama.Njegova preprostost in učinkovitost je neprecenljiva prednost, ki deluje na električnih sistemih.Čeprav ni zasnovan za merjenje napetosti, upora ali toka, njegova edinstvena osredotočenost na kontinuiteto zagotavlja hiter, zanesljiv in varen način za odpravljanje težav s vezjem.Zaradi tega je koristno med popravilom, montažo ali vzdrževanjem električne opreme, od domačih aparatov do industrijskih strojev.Preizkuševalci kontinuitete so vsestranski in so v različnih oblikah, vključno z preizkuševalci v slogu in tistimi, ki so integrirani v multimetre.Kljub svoji osnovni zasnovi je orodje zelo učinkovito in zagotavlja, da električni sistemi delujejo varno in učinkovito.

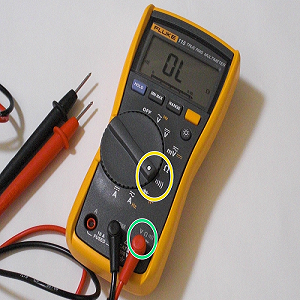

Slika 2. Tester za električno kontinuiteto

Komponente in funkcionalnost

Preizkuševalec kontinuitete je preprosta naprava, sestavljena iz nekaj ključnih komponent, ki sodelujejo pri določanju prisotnosti neprekinjene električne poti.Glavni deli vključujejo sondo za stik z eno točko vezja, preskusni svinec (pogosto z aligatorskim sponko), ki se poveže z drugo točko, in indikatorski mehanizem, kot sta LED lučka ali zvočni zvok.Ko so sonde nameščene na dveh koncih vezja, tester pošlje majhen nizkotočni signal skozi vezje.Če je vezje popolno in ima kontinuiteto, signal teče prosto, zaradi česar se indikator prižge ali oddaja zvok.Če je vezje pokvarjeno, bo preizkuševalec ostal tiho in temen, ki bo opozoril na težavo.Nekateri modeli lahko vključujejo dodatne funkcije, kot je baterijski prostor za napajanje naprave ali zaščito pred preobremenitvijo, da se zagotovi varnost med uporabo.Kljub svoji preprostosti so preizkuševalci kontinuitete zelo učinkoviti za težave pri natančnosti pri električnih ožičenjih, stikalih, varovalkah in drugih komponentah.Njihova funkcionalnost v celoti temelji na zaznavanju popolne poti za tok, zaradi česar so varni, uporabniku prijazni in neprecenljivi za hitro in natančno odpravljanje težav z električnimi sistemi.

Kako se razlikuje od druge opreme za testiranje?

Preizkuševalci kontinuitete se razlikujejo od druge opreme za električno testiranje glede na namen, funkcionalnost in zapletenost.Za razliko od multimetrov, ki lahko merijo preizkuševalce napetosti, odpornosti in toka ali izolacije, ki so namenjeni preverjanju celovitosti izolacijskih materialov, preizkuševalec kontinuitete služi enemu, osredotočenemu namenu: določitev, ali je vezje popolno ali pokvarjeno.Ta preprostost omogoča hitrejše in bolj intuitivno delovanje, zaradi česar je idealno orodje za hitro odpravljanje težav.Medtem ko naprave, kot so merilniki vpenjalnikov ali preizkuševalci napetosti, za razlago odčitkov potrebujejo višjo raven tehničnega znanja, preizkuševalec kontinuitete zagotavlja neposredne povratne informacije, običajno v obliki svetlobe ali zvoka, ki jih celo začetniki zlahka razumejo.Drugo razlikovanje je v varnosti in uporabnosti.Preizkuševalci kontinuitete delujejo z zelo nizkimi tokovi, kar zmanjšuje tveganje za naključne šoke ali poškodbe občutljivih elektronskih komponent.Njihova kompaktna in lahka zasnova izboljša prenosljivost, kar omogoča priročno uporabo v tesnih prostorih ali popravilih na kraju samem.Medtem ko so za naprednejšo diagnostiko in meritve potrebna druga orodja za testiranje, je preprostost in učinkovitost testerja za kontinuiteto prednostna izbira za prepoznavanje prekinitev ožičenja, preverjanje stikal ali preverjanje povezav v različnih električnih sistemih.

Pregled multimetrov

Multimeter je vsestranska in večnamenska elektronska naprava, ki se uporablja za merjenje različnih električnih lastnosti, vključno z napetostjo, tokom in uporom.Je pomembno orodje, ki ponuja natančno diagnostiko za električne in elektronske sisteme.Multimetri so na voljo v dveh glavnih vrstah: digitalni in analogni, od katerih vsaka poskrbi za posebne nastavitve in aplikacije.Ena najpomembnejših lastnosti multimetra je njegova sposobnost izvajanja kontinuitete, kar omogoča določitev, ali je električno vezje popolno ali prekinjeno.Za razliko od namenskih preizkuševalcev kontinuitete multimetri ponujajo dodatno prednost merjenja drugih parametrov, zaradi česar so bolj celovito orodje za diagnosticiranje in popravljanje električnih težav.Ne glede na to, ali testirate ožičenje gospodinjstev, avtomobilska vezja ali elektronske komponente, so multimetri cenjeni zaradi njihove natančnosti in vsestranskosti.Številni sodobni digitalni modeli vključujejo dodatne funkcije, kot so samodejno povezanost, zadrževanje podatkov in zaščita pred preobremenitvijo, kar še poveča njihovo funkcionalnost.Z multimetrom lahko odpravljate široko paleto vprašanj, od prepoznavanja napačnih komponent do zagotavljanja ustreznih napetostnih ravni v zapletenih sistemih.

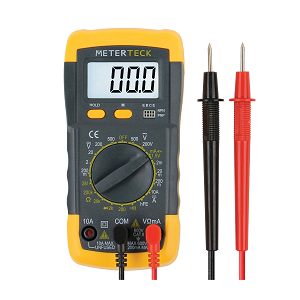

Slika 3. Multimetri

Funkcije do testiranja kontinuitete

Multimetri vključujejo več funkcij, zaradi katerih so zelo učinkovite za testiranje kontinuitete, ki združujejo funkcionalnost namenskega preizkuševalca kontinuitete z vsestranskostjo dodatnih merilnih zmogljivosti.V načinu kontinuitete multimeter pošlje majhen tok skozi testiranje vezja.Če je vezje končano, oddaja zvočni pisk ali prikaže odčitek na zaslonu, kar kaže na prisotnost kontinuitete.Ta zvočna povratna informacija je še posebej uporabna za prostoročno delovanje v situacijah, ko je vizualna potrditev težka.Zlasti digitalni multimetri so zaradi natančnosti in enostavnosti uporabe v testiranju kontinuitete.Funkcije, kot je samodejno rezanje, zagotavljajo, da se naprava samodejno prilagaja pravilnim nastavitvam, medtem ko zasloni z osvetlitvijo in ergonomski dizajni omogočajo delovanje tudi v zahtevnih okoljih.Številni multimetri vključujejo tudi zaščito pred preobremenitvijo za zaščito naprave in vezja, ki se preizkuša.V primerjavi s samostojnim preizkuševalcem kontinuitete multimeter zagotavlja dodaten kontekst, kot je stopnja upora vezja, ki lahko pomaga diagnosticirati delno kontinuiteto ali prepoznati šibke povezave.Z vključevanjem testiranja kontinuitete v večnamensko orodje multimetri ponujajo udobje, natančnost in zanesljivost za širok spekter električnih odpravljalnih nalog.

Razlike med digitalnimi in analognimi modeli

Digitalni in analogni multimetri se razlikujejo po njihovem delovanju, prikazu in splošnih zmogljivostih, pri čemer vsak ponuja različne prednosti za testiranje kontinuitete in splošno električno diagnostiko.Digitalni multimetri (DMMS) imajo digitalni zaslon, ki zagotavlja natančne številčne rezultate, ki jih je enostavno brati.Pogosto so opremljeni z naprednimi funkcijami, kot so samodejno rezanje, piskalnice za kontinuiteto in zaščita pred preobremenitvijo, zaradi česar so zelo uporabniku prijazni in primerni za široko paleto nalog.Njihova natančnost in sposobnost merjenja nizkih tokov ali stopnje odpornosti sta najprimernejša izbira za strokovnjake.Analogni multimetri na drugi strani uporabljajo iglo za prikaz odčitkov v diplomirani lestvici.Čeprav jim morda primanjkuje nekaterih naprednih lastnosti svojih digitalnih kolegov, se odlično odrežejo pri zagotavljanju vizualnih povratnih informacij v realnem času, kar je lahko koristno za opazovanje trendov, kot so nihanje ravni napetosti.Vendar pa so analogni modeli lahko manj natančni in težje brati, zlasti za začetnike.Ko gre za testiranje kontinuitete, so digitalni multimetri na splošno bolj učinkoviti in lažji za uporabo, zahvaljujoč svojim slišnim kazalnikom in visokim občutljivosti.V nasprotju s tem so analogni modeli bolj primerni za naloge, ki zahtevajo spremljanje postopnih sprememb, ki ponujajo bolj taktilno in vizualno izkušnjo.

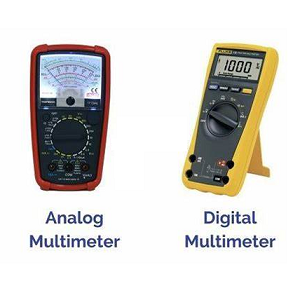

Slika 4. Digitalni in analogni modeli

Koraki za uporabo testerja za kontinuiteto

1. korak: Preverite tester

Preden uporabite tester za kontinuiteto, je pomembno zagotoviti, da naprava sama deluje pravilno.Začnite s pregledom testerja glede vidnih znakov poškodb ali obrabe, na primer raztrgane žice ali ohlapne komponente.Če je preizkuševalec na bateriji, preverite, ali je baterija napolnjena ali ima zadostno moč za delovanje.Nizka baterija lahko povzroči, da tester daje nezanesljive rezultate ali ne uspe v celoti.Nato potrdite, da so nastavitve naprave pravilno konfigurirane v skladu z navodili proizvajalca.Številni preizkuševalci vključujejo funkcijo samotestiranja ali določen postopek kalibracije, jih uporabite za preverjanje, ali je preizkuševalec v delovnem stanju pred nadaljevanjem.V tem predhodnem koraku zagotavlja natančnost vaših odčitkov in preprečuje napačno diagnozo vprašanj v krogu.

2. korak: Opredelite testne točke

Naslednji korak vključuje prepoznavanje posebnih točk v vezju, kjer nameravate preizkusiti kontinuiteto.Te točke lahko vključujejo konektorje, terminale, stikala ali ožičenje.Če želite to učinkovito storiti, se obrnite na diagram vezja ali shemo ožičenja, če je na voljo, saj lahko jasno razumete postavitev vezja.To je uporabno v zapletenih sistemih z več potmi in komponentami.Naredite načrt za sistematično testiranje vsake točke, tako da po naključju ne preskočite ali spregledate katerega koli dela vezja.Točno vedenje, kam testiranje vodi zmanjšuje ugibanja in zagotavlja, da je postopek testiranja učinkovit in temeljit.

3. korak: Uporabite testne potencialne stranke

Ko identificirate preskusne točke, postavite testne vodnike na določenih mestih v vezju.Preizkuševalci kontinuitete imajo običajno dva potenciala: eno rdečo (pozitivno) in eno črno (negativno), ki pomagajo zagotoviti pravilno orientacijo in identifikacijo.Previdno pritrdite potencialne ponudbe na komponente, ki se preizkušajo, pri čemer poskrbite, da vzpostavljajo trden, stabilen stik.Ohlapni ali nepravilni stik lahko povzroči napačne odčitke, kar vodi do napačnih zaključkov o stanju vezja.V nekaterih primerih boste morda morali za varnejšo povezavo uporabiti spone ali sonde, še posebej, če delate v tesnem prostoru ali testirate več komponent.Z natančno uporabo potencialnih strank zmanjšate tveganje za napako in povečate zanesljivost rezultatov preskusov.

4. korak: Razlaga povratne informacije

Po uporabi preskusnih potencialnih strank upoštevajte povratne informacije, ki jih zagotavlja preizkuševalec kontinuitete.Večina preizkuševalcev uporablja zvočni signal, na primer enakomeren pisk ali vizualni indikator, kot je luč ali digitalni zaslon, da prenašajo, ali je vezje končano.Nenehni pisk ali osvetljen indikator običajno pomeni, da obstaja neprekinjena električna pot med preskusnimi točkami, kar kaže na pravilno kontinuiteto.Nasprotno pa odsotnost piska, svetlobe ali drugih povratnih informacij na splošno pomeni, da je v vezju prekinitev, na primer poškodovana žica ali okvarjena povezava.Pri nekaterih naprednih preizkuševalcih lahko zaslon zagotovi dodatne informacije, kot so odporne vrednosti, da bi še dodatno diagnosticirali težavo.Previdno upoštevajte povratne informacije in po potrebi dvakrat preverite rezultate tako, da ponovno preverite iste točke, da izključite morebitne neskladnosti.Pravilna interpretacija povratnih informacij je ključna za ugotavljanje, ali vezje deluje, kot je predvideno, ali zahteva popravilo.

Simbol testerja kontinuitete

Simbol preizkuševalca kontinuitete, element v električnih shemah, ki deluje kot univerzalna kratka kratka, za prepoznavanje in testiranje prevodnih poti znotraj vezja.Ta simbol je predstavljen kot neprekinjena črta, ki povezuje dve točki.Včasih lahko vključuje puščice, ki označujejo smer toka toka.Enostavna, a učinkovita zasnova omogoča, da jasno posreduje informacije v diagramih vezja, kjer je prostor omejen.Simbol testerja kontinuitete označuje območja, kjer je treba preveriti kontinuiteto električne poti, s čimer je zagotoviti, da so funkcije vezja po predvidenih.Simbol testerja kontinuitete je več kot le del sheme, je praktično orodje, ki prinaša učinkovitost in jasnost električni diagnostiki in popravila.Z uporabo te standardizirane predstavitve lahko hitro prepoznate točke v vezju, ki zahtevajo testiranje.To pospeši postopek odpravljanja težav in zmanjša čas, porabljen za iskanje vprašanj v zapletenih sistemih.Prepoznavanje tega simbola vam omogoča samozavestno in brez zmede.

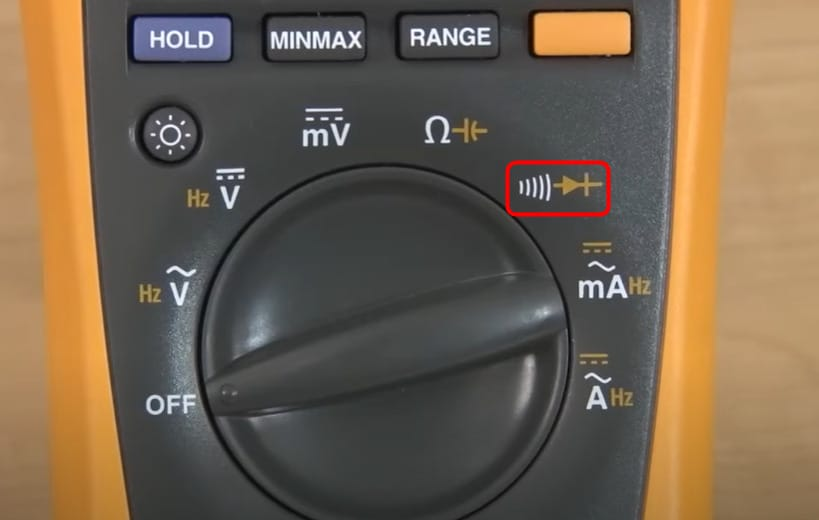

Slika 5. Simbol testerja kontinuitete

Slika 6. Simbol testerja kontinuitete

Prednosti standardizacije

Doslednost simbola testerja kontinuitete v tehničnih dokumentih igra vlogo pri izboljšanju komunikacije.Ker gre za standardiziran simbol, lahko različne panoge in regije zlahka razlagajo in razumejo.Ta standardizacija spodbuja boljše sodelovanje med posamezniki, ki delajo na istem projektu, ne glede na lokacijo ali ozadje.Simbol testerja kontinuitete podpira natančnost, učinkovitost in učinkovito timsko delo pri električnem delu.To je majhen, a močan element, zaradi katerega je električno delo bolj dostopno in učinkovito za vse vpletene.

Kaj pomeni simbol kontinuitete na multimeter?

Simbol kontinuitete na multimetru je pomembna značilnost, zaradi katere je testiranje celovitosti vezja tako enostavno kot dostopno.Ta simbol je predstavljen bodisi z ikono diode bodisi ikono zvočnega vala, ki jasno kaže na način, ki je posebej zasnovan za teste kontinuitete.Z izbiro tega načina omogočite multimetru, da ugotovi, ali je električna pot med dvema točkama nedotaknjena ali pokvarjena.Ta preprosta, a učinkovita funkcija je orodje za vse, ki delajo z električnimi vezji, saj jim omogoča, da z lahkoto in natančnostjo potrdijo povezljivost.

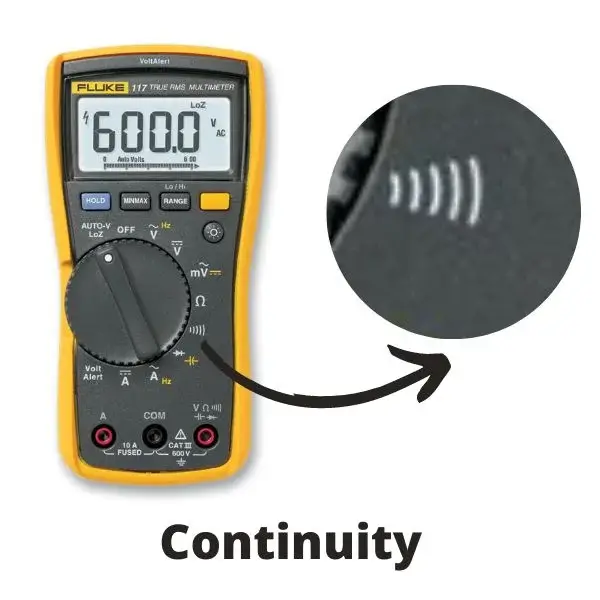

Slika 7. Simbol kontinuitete na multimetru

Kadar je multimeter v načinu kontinuitete, zagotavlja takojšnje povratne informacije bodisi prek zvočnega piska ali vizualnega signala na zaslonu, kadar zazna popolno električno pot.Ta takojšnja povratna informacija odpravlja potrebo po ugibanju in poenostavi odpravljanje težav, saj omogoča hitro prepoznavanje odprtih vezij, pokvarjenih žic ali napačnih povezav.Način kontinuitete je neprecenljiv, ker zagotavlja, da so vezja pravilno sestavljena in brez napak.Poleg tega pomaga odkriti morebitne težave, ki bi lahko ogrozile varnost ali privedle do napak opreme tako v postopkih montaže kot v vzdrževanju.V bistvu je simbol kontinuitete na multimetru več kot le funkcionalna ikona, predstavlja praktično in zanesljivo orodje za zagotavljanje celovitosti in varnosti električnih sistemov.

Kako izvajati teste kontinuitete z večmetrom?

1. korak: Nastavite multimeter na način kontinuitete

Prvi korak pri izvajanju testa kontinuitete z uporabo multimetra je nastavitev naprave na način kontinuitete.Začnite tako, da multimetrski klicanje obrnete na ustrezno nastavitev, ki jo zaznamuje diodni simbol ali ikona zvočnega vala.Ta način je zasnovan tako, da preveri neprekinjene električne poti znotraj vezja in bo omogočil multimeter, da oddaja zvočni pisk ali zagotovi vizualni signal, ko je zaznana kontinuiteta.Zagotavljanje, da je multimeter v pravilnem načinu za doseganje natančnih rezultatov, saj lahko druge nastavitve, kot sta napetost ali upor, dajo zavajajoče informacije ali celo poškodujejo multimeter, če se med testom neprekinjenosti nepravilno uporablja.

2. korak: Izklopite vezje

Preden nadaljujete s testom, je treba zagotoviti, da je testiranje vezja v celoti izklopljeno.Ta korak ni le dober za varnost, ampak tudi večmetrov ščiti pred morebitno škodo, ki jo povzroča živi tok.Celo majhen električni naboj v vezju lahko moti test kontinuitete in povzroči netočne odčitke.Če želite izklopiti vezje, izklopite vse povezane vire napajanja, napravo izklopite, če je primerno, in dvakrat preverite z večmetrom v napetostnem načinu, če obstaja kakršen koli dvom.Če je čas za potrditev vezja odstranjen, je previdnost, ki zagotavlja varnost in celovitost postopka testiranja.

3. korak: Priključite testne vodnike

Ko je vezje izklopljeno, je naslednji korak pravilno povezati testne potenciale multimetra.Vstavite črni svinca v vrata "com" (skupni) in rdeči svinci v vrata, označeno za kontinuiteto ali odpornost, ki je pogosto označen s simbolom OHM (ω).Zagotavljanje pravilno vstavljenih preskusnih potencialnih strank je pomembno za pridobivanje natančnih rezultatov in preprečevanje napak.Preverite potencialne potencialne škode, kot so razpadle žice ali ohlapne povezave, saj lahko napačni potencialni potencialni odčitki povzročijo nezanesljive odčitke.Varna in pravilna povezava preskusa vodi do multimetra, je nujna priprava na test kontinuitete.

4. korak: Preizkusite točke vezja

Z multimetrom v načinu kontinuitete in priključenimi vodimi nadaljujte s testiranjem točk vezja, kjer je treba preveriti kontinuiteto.Preskusne vodnice postavite na dve točki, ki jih želite preizkusiti, in zagotovite, da vzpostavijo trden in stabilen stik s komponentami ali žicami.Če je vezje nedotaknjeno, bo multimeter oddajal neprekinjen pisk ali na zaslonu prikazal nizko odpornost, kar kaže na neprekinjeno električno pot.Če se piska ne sliši ali če je odčitavanje upora zelo veliko, to kaže na to, da je v vezju prekinitev, na primer poškodovana žica ali ohlapna povezava.Bodite metodični pri testiranju več točk, če je potrebno, in upoštevajte morebitne neskladnosti, ki bi lahko pomagale natančno določiti napako.Ta korak omogoča hitro in učinkovito diagnosticiranje težav z vezjem, kar omogoča samozavest in popravi napake.

Pogosta vprašanja, ki jih najdemo s testiranjem kontinuitete

Testiranje neprekinjenosti je metoda, ki se uporablja za diagnosticiranje težav v električnih vezjih.Z uporabo orodij, kot so multimetri ali preizkuševalci kontinuitete, lahko poiščete napake, ki ogrožajo funkcionalnost in varnost električnih sistemov.Ta razdelek vsebuje podrobno razčlenitev težav s skupnimi vezji, opredeljenimi s testiranjem kontinuitete, in ponuja korak za korakom smernice, kako učinkovito rešiti ta vprašanja.

Vrste napak in značilnosti vezja

1. Odprta vezja

Odprto vezje se zgodi, ko pride do prekinitve ali vrzeli, ki preprečuje, da bi tok tekel skozi vezje.To vrsto napake povzročajo pokvarjene žice, nepovezane komponente ali poškodovani deli.Pogosti simptomi odprtega vezja vključujejo naprave, ki ne napajajo ali delujejo, pa tudi odsotnost električnih signalov v določenih delih vezja.Z uporabo testerja za kontinuiteto ali multimetrom je mogoče prepoznati odprto vezje, kadar ni zvočnega signala ali ko se prikaže neskončna upor, kar potrjuje, da tok ne more preiti.

2. Kratka vezja

Kratek stik se pojavi, ko se dve prevodni točki nenamerno povežeta in ustvarita neposredno pot, da tok pretaka.To povzroča prekomerni tok, kar lahko povzroči pregrevanje, poškodbe komponent in odpoved vezja.Simptomi kratkega stika pogosto vključujejo pogosto spopadanje z odklopniki, pihanimi varovalkami ali prisotnostjo gorečih vonjav.Testiranje kontinuitete lahko zazna kratko vezje tako, da prikaže neprekinjeno piškotno ali nenormalno odčitke z nizko odpornostjo, kar kaže na nenamerno povezavo v vezju.

3. Ohlapne ali korodirane povezave

Ohlapne ali korodirane povezave se zgodijo, ko kontaktne točke v vezju postanejo nestabilne ali poškodovane s korozijo.Te težave prekinejo tok toka in pogosto povzročajo občasno delovanje ali zmogljivo delovanje naprave.Med testiranjem kontinuitete lahko nihajoči ali neskladni odčitki odpornosti razkrijejo ohlapne ali korodirane povezave.Ta vrsta napake lahko privede do nepravilnega vedenja vezja, če ga ne obravnavamo takoj.

4. Napačne komponente

Komponente, kot so upori, kondenzatorji in stikala, lahko sčasoma ali zaradi zlorabe ne uspejo, kar moti normalno delovanje vezja.Okvarjene komponente lahko povzročijo nepredvidljivo vedenje v vezju ali popolni odpovedi.Preizkušanje kontinuitete lahko ugotovi te težave z odkrivanjem odprtih ali kratkih pogojev znotraj posameznih komponent, kar potrjuje njihovo okvaro in potrebo po zamenjavi.

5. Težave z ozemljitvijo

Težave z ozemljitvijo se pojavijo, če tokokrogi nimajo ustreznih povezav z ozemljitvijo, kar vodi do nevarnosti za varnost in operativne napake.Neustrezno ozemljitev lahko povzroči električne udarce, motnje v zmogljivosti naprave ali zmotno vedenje.Preizkus kontinuitete lahko preveri celovitost zemeljske povezave s potrditvijo ustrezne prevodnosti med ozemljitvenimi točkami.Težave za ozemljitev je treba takoj rešiti, da se zagotovi varnost in zanesljivost vezja.

Koraki za reševanje težav s vezjem

1. Popravilo odprtih tokokrogov

Če želite popraviti odprto vezje, uporabite sheme testiranja kontinuitete in vezja, da poiščete prekinitev ali vrzel.Začnite z vizualno pregledovanjem vezja zaradi poškodovanih žic, odklopljenih komponent ali fizičnih odmorov.Ko je napaka identificirana, jo popravite tako, da spajkate pokvarjeno povezavo, zamenjate poškodovan odsek ali pritrdite vse ohlapne dele.Po zaključku popravila ponovno preverite vezje, da zagotovite, da je zdaj dokončan in deluje pravilno.

2. Reševanje kratkih tokokrogov

Naravnavanje kratkega stika se začne z iskanjem napake s testiranjem kontinuitete in vizualnim pregledom.Poiščite naplavine, mostove spajkalnika ali poškodovane izolacije, ki bi lahko povzročila nenamerne povezave, in jih odstranite.Zamenjajte vse poškodovane žice ali komponente, ki prispevajo k kratkem stiku.Za preprečevanje prihodnjih vprašanj uporabite pravilno izolacijo ali razmik med vodniki.Ponovno preverite vezje, da preverite, ali je bil kratek vezje razrešen in sistem deluje, kot je bilo pričakovano.

3. Pritrditev ohlapnih ali korodiranih povezav

Ohlapne ali korodirane priključke je mogoče popraviti z zategovanjem vijakov, pritrditvijo konektorjev ali čiščenjem prizadete sponke.Uporabite ustrezna čistilna sredstva ali abrazive, da odstranite korozijo in obnovite dobro prevodnost.Po čiščenju nanesite protikorozijske obdelave, da preprečite nadaljnjo razgradnjo povezave.Po popravilu izvedite test kontinuitete, da potrdite, da je povezava stabilna in pravilno deluje.

4. Zamenjava okvarjenih komponent

Če želite nadomestiti okvarjene komponente, začnite z izolacijo in testiranjem vsakega osumljenega dela posamezno.Ko je identificirana okvarjena komponenta, jo zamenjajte s tistim, ki ustreza pravilnim specifikacijam za vezje.Ko je zamenjava končana, ponovno preizkusite vezje in potrdite, da deluje po načrtih.Zamenjava okvarjenih komponent za obnovo funkcionalnosti in zanesljivosti vezja.

5. Obnovitev ozemljitvenih vprašanj

Za reševanje težav z ozemljitvijo začnite s testiranjem vseh ozemljitvenih točk s preizkuševalcem kontinuitete, da potrdite pravilno povezljivost.Popravite ali zamenjajte morebitne poškodovane ali manjkajoče ozemljitvene žice, da zagotovite varen in funkcionalni ozemljitveni sistem.Zavarujte vse ozemljitvene povezave z robustnimi metodami, ki ustrezajo varnostnim standardom.Na koncu preizkusite celoten ozemljitveni sistem, da preverite, ali deluje pravilno, in zagotovite potrebno zaščito.

Zaključek

Testiranje električne kontinuitete je pomembna naloga na področju elektrotehnike, pri čemer je električni sistemi zanesljiv in varen.Ta članek je temeljito preučil metode, orodja in praktične uporabe testiranja neprekinjenosti, s čimer je poudaril njegovo vlogo pri rutinskem vzdrževanju in reševanju problemov.S podrobno razpravo o preizkuševalcih kontinuitete in multimetrov smo izvedeli, kako ta orodja pomagajo hitro najti in odpraviti težave v električnih vezjih, pomagajo pri zaščiti opreme in varovanju pred nevarnostjo.Prav tako uporaba standardnega simbola preizkuševalcev kontinuitete v diagramih in vključitev funkcij testa kontinuitete v multimetri kažeta, kako pogost in pomemben je ta test pri električnem delu.
