Obsežen vodnik za PCF8575 I/O Expander

PCF8575, ki ga je izdelal Texas Instruments, ki ga je natančno izdelal, služi kot prilagodljiv 16-bitni I2C I/O Expander, opremljen z zmogljivostmi prekinitve.Ta članek ponuja celovit pregled njegovih funkcij, konfiguracije PIN in tehničnih shem, skupaj z raznoliko paleto aplikacij.Ko se uporablja za razširitev vhodnih/izhodnih vrat mikrokontrolerjev, PCF8575 učinkovito krmari po zahtevah zapletenih sistemov.Njegova prilagodljivost sije v nastavitvah, ki zahtevajo brezhibno integracijo in zmanjšano prefinjenost vezja.Izkušnje v praktičnih izkušnjah razkrivajo, da lahko uporaba PCF8575 močno poenostavi oblikovanje sistema, kar predstavlja proračunsko prijazen pristop k povečanju računalniških zmogljivosti.

Katalog

Pregled PCF8575

The PCF8575 Služi kot vsestranski oddaljeni V/I ekspander, kar omogoča brezhibno komunikacijo med mikrokontrolerji prek protokola I2C.Uporaba SCL (serijska urna linija) in SDA (serijska podatkovna linija) za prenos podatkov poenostavi oblikovanje vezja, tako da omogoča visokotokovni pogonski izhodi, kot so LED, ne da bi potrebovali dodatne signale za usmerjanje podatkov.Po inicializaciji so vsi zatiči V/I privzeti v visokem stanju in aktivirajo notranji trenutni vir, povezan z VCC.Ta funkcija ne samo racionalizira operacije, ampak tudi zmanjšuje potrebo po pomožnih komponentah, zaradi česar je PCF8575 dragocena prednost za različne elektronske aplikacije.

Ena od izstopajočih lastnosti PCF8575 je njegova podpora tako za sisteme 3.3V kot 5V, dosežena s pretvornikom integriranega nivoja.To širi svojo združljivost z raznolikimi arhitekturami mikrokontrolerjev, kar vam ponuja večjo prožnost in svobodo pri oblikovanju sistema.Sposobnost dela v različnih napetostnih standardih odpravlja pogost izziv v večkomponentnih sistemih, kar vam omogoča, da se osredotočite na ustvarjalne izvedbe brez pomislekov glede nezdružljivosti napetosti.

Glavni vidik PCF8575 je njen konfiguracijski vmesnik I2C, ki v zapletenih nastavitvah povečuje povezljivost in naslov naprave.S spajkalniki lahko prilagodite naslov I2C iz osnove 0x20, kar omogoča učinkovito komunikacijo v več napravah.Ta prilagodljivost je uporabna za izogibanje reševanju konfliktov v zapletenih sistemih, podrobnost, ki jo pogosto poudarjate.Poleg tega lahko napravo vklopimo prek VDD ali VCC, ki skrbi za različne zahteve glede logične ravni.Ta prilagodljivost poenostavi integracijo s sistemi, ki delujejo na 3.3V ali 5V, kar zagotavlja stabilnost in zanesljivost v različnih aplikacijah.

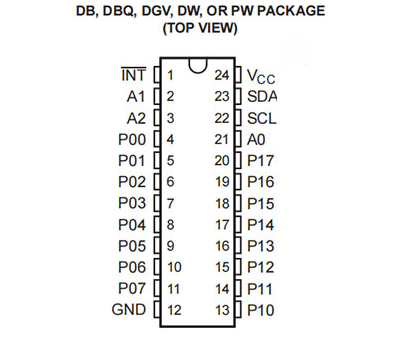

Konfiguracija pin

Zatič			Tip	Opis
Ime	DB, DBQ, DGV, DW in PW	Rge
A0	21	18	I	Vhod naslova 0. Povežite se neposredno z Vcc ali tla. Povlečni upori niso potrebni.
A1	2	23	I	Vhod za naslov 1. Povežite se neposredno z Vcc ali tla. Povlečni upori niso potrebni.
A2	3	24. 24	I	Vhod v naslov 2. Povežite se neposredno z Vcc ali tla. Povlečni upori niso potrebni.
Int	1	22	O	Prekinitev izhoda.Povezati z vcc skozi vleko upor.
P00	4	1	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P01	5	2	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P02	6	3	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P03	7	4	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P04	8	5	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P05	9	6	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P06	10	7	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P07	11	8	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
Gnd	12	9	-	Tla
P10	13	10	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P11	14	11	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P12	15	12	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P13	16	13	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P14	17	14	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P15	18	15	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P16	19	16	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
P17	20	17	I/o	P-pristaniški vhod/izhod.Struktura oblikovanja push-pula.
Scl	22	19	I	Serijska urna črta.Povezati z vcc skozi vleko upor.
Sda	23	20	I/o	Serijska podatkovna vrstica.Povezati z vcc skozi vleko upor.
Vcc	24. 24	21	-	Napajalna napetost

CAD podrobnosti

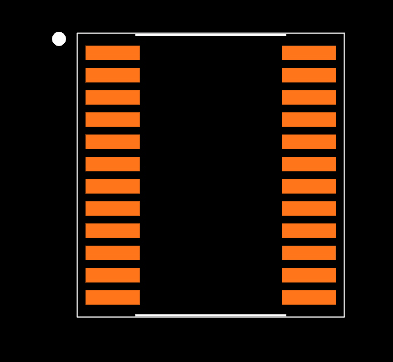

Odtis

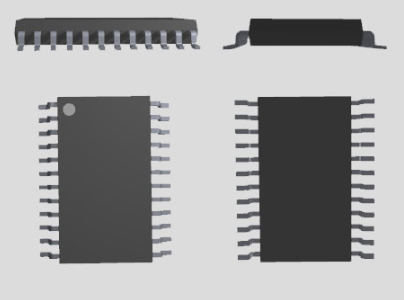

3D zastopanost

Lastnosti

Značilnost	Opis
Nizka poraba v pripravljenosti	10 µA max
I²C, da vzporedno-pristanišče	Omogoča enostavno širitev V/I zatičev prek vmesnika I²C.
Izhod z odprtega odtoka	Omogoča zunanjo generacijo prekinitev za mikrokontrolerji.
Združljivost mikrokontrolerja	Združljivo z večino mikrokontrolerjev.
I²C hitrost avtobusa	400-kHz Hitri avtobus I²C.
Naslavljanje	Nadzorovani s tremi zatiči za naslov strojne opreme, ki omogočajo do osem naprav.
Zaklenjeni izhodi	Zmogljivost pogona z visokim tokom za neposredno vozne LED.
Trenutni vir	VCC zagotavlja tok za aktivno vožnjo višine pri izhod.
Učinkovitost zaklepanja	Presega 100 mA na JESD 78, razred II.
Delovna napetost	2,5 - 5.5V DC.
Delovni tok	100 mA (max).
I²C naslov	Privzeti naslov: 0x20, spreminjajoč se s spajkanjem A1 in A2 izbirne blazinice.
Naslovni zatiči	16 posamično naslovni zatiči.
Konfiguracija pin	Vsak pin, ki ga je mogoče konfigurirati kot vhod ali izhod;podpira vnos Spremeni prekinitev.
Knjižnica Arduino	Združljivo s knjižnico Arduino: PCF8575.
Aplikacija	Primerno za Arduino Uno R3 in druge MCUS za Nadzorovanje relejev, zvočnikov, gumbov in LED.
ESD zaščita	Skladno z modelom človeškega telesa JESD 22: 2000-V (A114-A), 200-V strojni model (A115-A), 1000-V polnilni napravi (C101).

Tehnična specifikacija

Ta tabela ponuja jasno in jedrnato predstavitev tehnične specifikacije in atributi za teksaške instrumente PCF8575PW.

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 5 dnevi)
Tovarniški čas	6 tednov
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	24-TSSOP (0,173, 4,40 mm širine)
Površinski nosilec	DA
Število zatičev	24. 24
Teža	89.499445mg
Število I/OS	16
Delovna temperatura	-40 ° C ~ 85 ° C.
Embalaža	Cev
Koda JESD-609	E4
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Število odpovedi	24. 24
ECCN koda	EAR99
Končni zaključek	Nikelj/paladij/zlato (ni/pd/au)
HTS koda	8542.39.00.01
Napetost - Dobava	4.5V ~ 5,5V
Položaj terminala	Dvojno
Oblika terminala	Galebno krilo
Najvišja temperatura reflowa (° C)	260
Napajalna napetost	3.3V
Terminalni nagib	0,65 mm
Osnovna številka dela	PCF8575
Število pin	24. 24
Število izhodov	16
Izhodni tip	Push-pull
Delovna napajalna napetost	5.5V
Napajanje	3/5V
Vmesnik	I2C, SMBUS
Število pristanišč	2
Število bitov	16
Frekvenca ure	400kHz
Dobava tok-max	0,2mA
Prekinitev izhoda	DA
Tok - izhodni vir/umivalnik	10mA / 25mA
Lastnosti	Por
Višina	1,2 mm
Dolžina	7,8 mm
Širina	4,4 mm
Debelina	1 mm
Utrjevanje sevanja	Ne
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

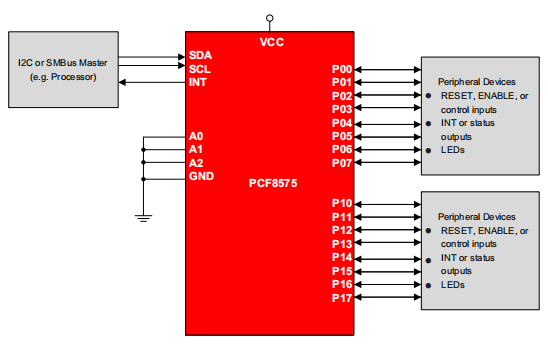

Shematska zastopanost

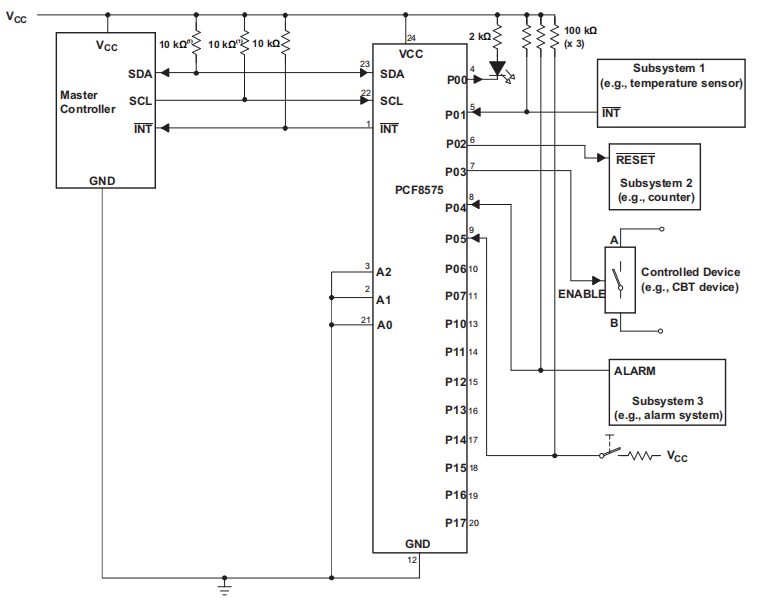

Aplikacijsko vezje

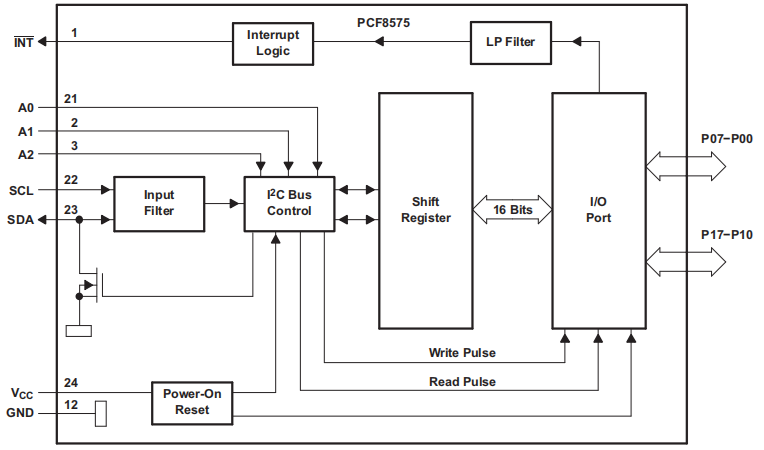

Logični diagram

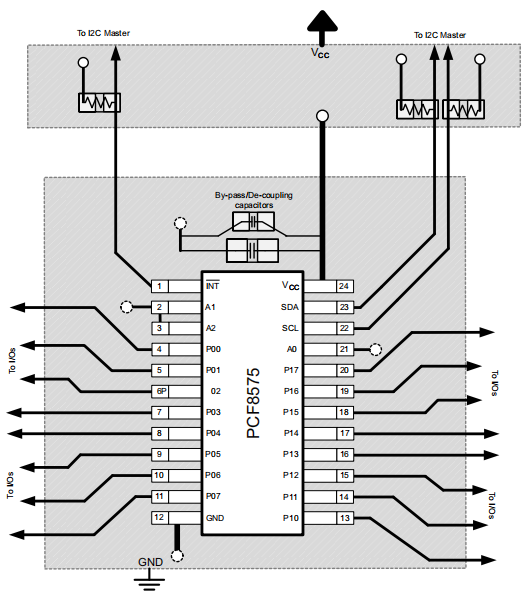

Ilustracija postavitve

Raznolike uporabe PCF8575

PCF8575, vsestranski v/I ekspander, pomembno vpliva na različne tehnološke prizorišča.Njegove raznolike aplikacije segajo v telekomunikacije, osebno računalništvo in širše, kar kaže na njegovo usposobljenost pri učinkovitem upravljanju več obrobnih povezav.

Telekomunikacijska oprema

V telekomunikacijskem sektorju PCF8575 izboljšuje opremo, kot so filtrirne enote, tako da razširi zmogljivosti GPIO, kar omogoča natančnejši nadzor in natančnost v zapletenih okoljih za obdelavo signalov.Njegova prilagodljivost služi kot zanesljiv partner, ki si prizadevate za izpopolnjevanje sistemov, ki zagotavlja stabilno povezljivost in natančno upravljanje signalov.

Strežniška infrastruktura

Ta komponenta olajša racionalizirane operacije znotraj strežniške infrastrukture in ponuja prilagodljive povezave, ki so aktivne za nastavitve visokega povpraševanja.Omogoča vam širino za optimizacijo modelov strežnika s prilagodljivostjo in razširljivostjo, pri čemer se spreminjajo v razvijajočih se zahtevah z minimalnimi spremembami strojne opreme.

Omrežni usmerjevalniki

PCF8575 ima podporno vlogo pri omrežnih usmerjevalnikih s širjenjem programiranja in povezljivosti naprave.S pomočjo razvoja usmerjevalnikov, osredotočenih na robustnost in prilagodljivost, pomaga ustvariti prefinjene rešitve, ki učinkovito upravljajo z naraščajočim podatkovnim prometom.

Osebne računalniške naprave

V svetu osebnega računalništva vam ta I/O Expander ponuja prilagodljivost za inovacije perifernih naprav in izboljšav, ne da bi bili pretirano omejeni z omejitvami sistemske arhitekture.Spodbuja ustvarjalnost pri oblikovanju strojne opreme in z učinkovitostjo napreduje dostopne tehnologije na trgu.

Potrošniška elektronika

Na hitrem trgu potrošniške elektronike PCF8575 razširi funkcije naprave brez bremena večjih prenosov.Ta sposobnost podjetjem omogoča, da uvajajo najsodobnejše značilnosti v kompaktnih modelih, kar pomaga ohranjati konkurenčno prisotnost v nenehno razvijajoči se industriji.

Industrijski sistemi za avtomatizacijo

PCF8575 je ključnega pomena za industrijsko avtomatizacijo, kar omogoča izjemen nadzor in spremljanje procesov.S ponudbo nevarne povezljivosti podpira prefinjeno upravljanje operacij, povečuje učinkovitost in zmanjšanje izpadov v proizvodnih nastavitvah.

Naprave z omejenimi možnostmi GPIO

Za naprave, omejene z malo razpoložljivosti GPIO, PCF8575 predstavlja revolucionarno rešitev s širitvijo vrat, kar omogoča boljše povezovanje s perifernimi napravami.Ta prilagodljivost daje vaši ustvarjalni sobi za razvoj inovativnih rešitev, prilagojenih določenim potrebam uporabnikov.

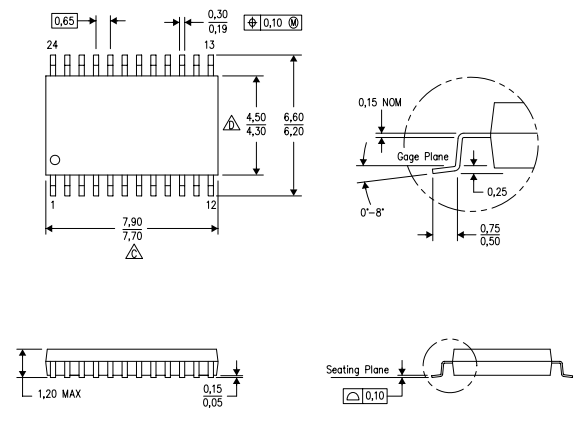

Paket

Proizvajalec

Texas Instruments (TI) s sedežem v Dallasu v Teksasu je kot sledilnik v polprevodniški industriji prispeval izjemne prispevke, predvsem v integriranih vezjih.Ti je znan po inovativnem duhu, TI je s svojimi preboji v analogni in vgrajeni obdelavi močno vplival na številne tehnološki napredek.Sčasoma je podjetje razširilo svojo obsežno zbiranje patentov in si zagotovilo močno prisotnost na trgu, kar odraža njegovo stalno prizadevanje za odličnost in inovacije.Dogodke v izobraževanju in tehnologiji so oblikovale raznolike izdelke TI, vključno z napravami, kot so kalkulatorji, mikrokontrolerji in večjedrni procesorji.
