Celovit vodnik za gonilnik transformatorjev SN6505BDBVR

SN6505BDBVR je več kot le gonilnik transformatorjev;Predstavlja temelj sodobne izolirane zasnove napajanja.S svojimi robustnimi specifikacijami in inovativnimi lastnostmi se spopada z izzivi doseganja visoke učinkovitosti, nizkega hrupa in zanesljivih zmogljivosti v kompaktni elektroniki.Ta članek se kopa v tehnične parametre SN6505BDBVR, konfiguracijo PIN in praktične aplikacije, ki ponuja celovit vodnik, ki si želite izkoristiti svoje zmogljivosti.Z raziskovanjem dejanskih primerov uporabe, alternativ in operativnih vpogledov vas ta članek opremi z znanjem, da optimizirate svoje modele in zagotovite brezhibno integracijo.

Katalog

Pinout

CAD model

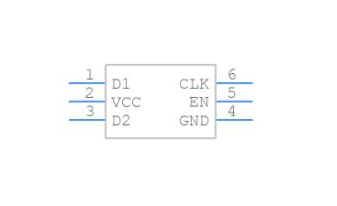

Simbol

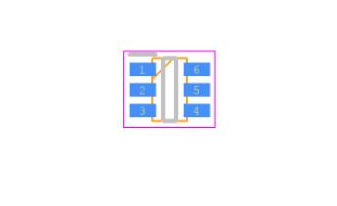

Odtis

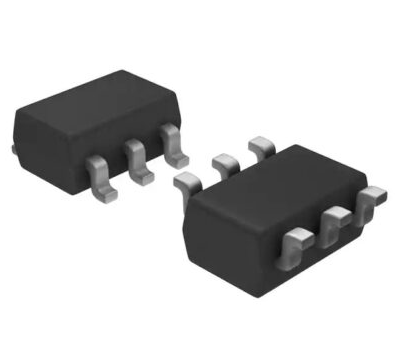

3D model

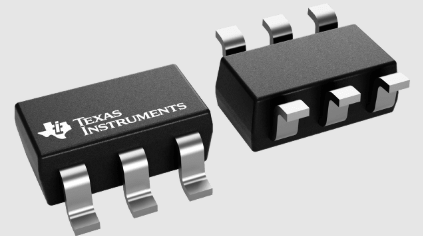

Pregled SN6505BDBVR

The SN6505BDBVR Uteleša transformativni preskok v tehnologiji Transformer Driver, ki je prepoznana po zmožnosti učinkovito zmanjšanje hrupa in obvladovanje elektromagnetnih motenj.Ti atributi so izjemno opremljeni za uporabo v kompaktnih izoliranih nastavitvah napajanja.Njegova prefinjena zasnova podpira nizko profilne transformatorje v sredini, ki učinkovito delujejo, če jih poganja DC napetost, ki se giblje od 2,25 V do 5 V.

V današnji elektronski pokrajini se prizadevanje za manjše in učinkovitejše rešitve napajanja stopnjeva.SN6505BDBVR ima ključno vlogo pri tem napredovanju, ki zagotavlja resolucije, ki ustrezajo občutljivemu ravnovesju med visoko zmogljivostjo in omejenim prostorom.Njegova sposobnost delovanja pod nizko napetostjo ne samo pomaga pri ohranjanju energije, ampak bistveno prispeva k povečani učinkovitosti kompaktnih elektronskih sistemov.Kot ste opazili vi, je integracija takšnih komponent v zapletena vezja preprosta, kar zahteva minimalno prilagoditev in olajšati enostavno praktično izvajanje.

Primarna funkcija naprave je podkrepljena z naborom tehničnih lastnosti, ki povečujejo učinkovitost in zanesljivost.S SN6505BDBVR s svojo sposobnostjo čim bolj zmanjšati EMI zagotavlja zagotavljanje čiste in zanesljive moči, ki ima posebno vrednost za občutljive elektronske segmente.Lahko poudarite, da močna narava SN6505BDBVR prispeva k manj zapletom med diagnostičnimi in vzdrževalnimi deli, na koncu pa podaljša življenjsko dobo in zanesljivost sistemov, ki koristijo njeni izvajanju.

Prijave

Vsestranske zmogljivosti te komponente najdejo aplikacijo na različnih področjih, zlasti v sistemih, ki zahtevajo izolirane napajalnike.Ti sistemi zajemajo vmesnike, kot so Can, RS-485, RS-422, RS-232, SPI in I2C.Izolacija pomaga pri izogibanju zemeljskim zankam in ohranjanju celovitosti podatkov v različnih segmentih sistema - element, ki je v inženirskih rešitvah pogosto prednostno prednostno zaradi njegovega potencialnega vpliva na uspešnost in zanesljivost.

Rešitve za napajanje z nizkim hrupom

Ta komponenta se izkaže za večinoma uporabna v okoljih, ki zahtevajo minimalen hrup, vključno z izoliranimi napajalniki USB.Na terenu natančnih elektronskih sistemov so aktivni atributi z nizkim hrupom, ki preprečujejo korupcijo podatkov in merjenje netočnosti.Visokotehnološka proizvodna okolja so pogosto odvisna od teh lastnosti, da ohranijo optimalno delovanje brez motenj.

Nadzor procesa in telekomunikacij

Aplikacije za telekomunikacije in industrijske procese izkoristijo znatne koristi od kohezivnih rešitev za oskrbo z električno energijo.Te rešitve povzročajo stabilnost in zanesljivost sredi različnih pogojev, kar presega tradicionalne tehnike.Globoko razumevanje dinamike moči odklene izboljšave v teh sektorjih, kar spodbuja močnejše in bolj prilagodljive okvire komunikacije in nadzora.

Radijski in porazdeljeni napajalniki

Na dinamičnem področju radijske distribucije in z njimi povezanih napajalnih napadov so potrebne inovativne rešitve za spopadanje z izzivi motenj in stabilnosti moči.Vključitev podpornih komponent, ki negujejo neprekinjeno delovanje, lahko spodbudi opazen napredek pri učinkovitosti in pokritju radijskih sistemov.S kvalificiranim oblikovanjem postanejo subtilni dobički v jasnosti signala očitni s strateško izbiro komponent.

Medicinski in znanstveni instrumenti

V svetu medicinskih in natančnih instrumentov je doseganje visoke natančnosti in hkrati zagotavljanje varnosti vrhunska.Tu so izolirane zaloge, pritrjene na instrumente, prevladujejo pri zaščiti naprav in njihovih operaterjev.Umetno ravnovesje med uspešnostjo in varnostjo je dokaz uspešnega oblikovanja instrumentov in uporabe v tem sektorju.

Učinkovitost oskrbe z nizko šum

V scenarijih, ki vključujejo zaloge z nizkimi šumi, ima komponenta glavno vlogo pri zmanjševanju neželenih motenj, s čimer ohranja celovitost končne aplikacije nedotaknjena.V teh okoliščinah lahko celo minutne prilagoditve pomembno vplivajo na splošno uspešnost-vpogled, ki ga pogosto črpajo iz obsežnih izkušenj z uporabo.

Nadomestke

• Sn6505bdbvt

• SN6505BQDBVRQ1

• MAX253EUA-T

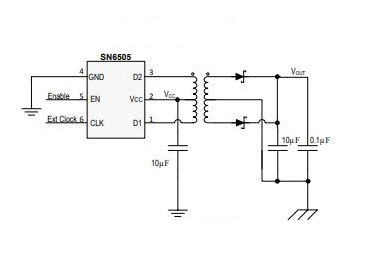

Shema

Operativni pregled SN6505BDBVR

SN6505 je izdelan tako, da uporabi topologijo push-pulla za vožnjo izoliranih DC/DC pretvornikov z spretnostjo.Ta konfiguracija služi za optimizacijo prenosa moči in nadzora električnega hrupa, ki je dejavnik posledic pri natančno prilagojenih aplikacijah.Z vključitvijo natančno kalibriranega oscilatorja in vezja pogona vrat lahko naprava ustvari dva komplementarna izhodna signala.Ti signali postanejo osnovni za izmenično delovanje dveh tranzistorjev, ki spodbujajo sinhronizacijo in zmanjšujejo tveganje za prekrivanje zapletov, subtilnega, a globokega tehnološkega dosežka.

Prevladuje operacijo SN6505 je njegov oscilator, ključna komponenta, ki vzpostavlja osnovne operativne parametre naprave.Ta element skupaj s frekvenčnim delilnikom vpliva na čas in sinhronizacijo vrat signalov.Ta duo ne samo povečuje učinkovitost v različnih pogojih obremenitve, ampak tudi podpira stabilnost pri nihajočih zahtevah sistema.V dejanskih aplikacijah zanesljiva zmogljivost oscilatorja zagotavlja, da naprave, ki jih poganja SN6505, ostajajo prožne v različnih okoljskih razmerah, kar odraža globlje razumevanje inženirske zanesljivosti pod stresom.

SN6505 združuje napredno logiko preloma, da prepreči prekrivanje tranzistorjev, tipičen izziv pri upravljanju moči.Ta mehanizem zagotavlja, da je en tranzistor v celoti izklopljen pred aktiviranjem drugega, s čimer se zmanjša pojav kratkih vezij in zmanjšuje obremenitev komponent.V praktičnih okoliščinah takšna značilnost spodbuja vzdržljivost in učinkovitost elektroenergetskih sistemov, ki zajema vpogled, ki predvidevanje oblikovanja ščiti pred morebitnimi zapleti, kar ima za posledico bolj trajne in zanesljive izdelke.

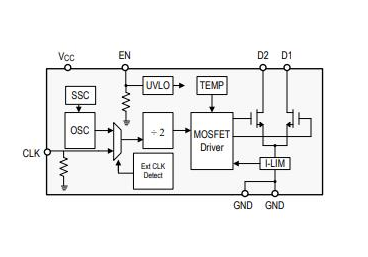

Diagram funkcijskega bloka

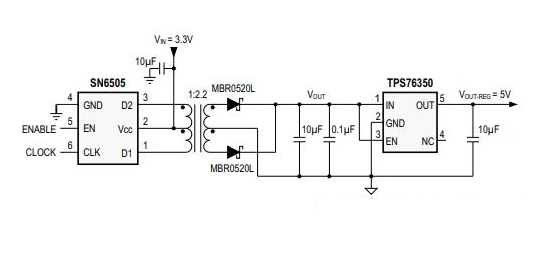

Primer vezja

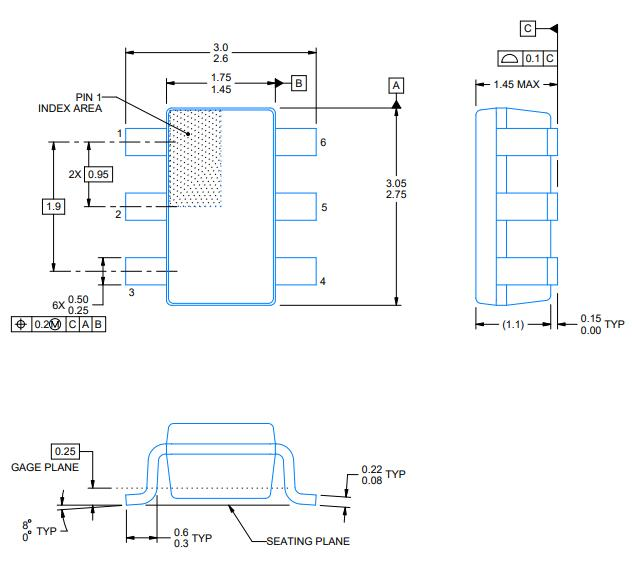

Paket

Tehnične specifikacije

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 3 dnevi)
Tovarniški čas	6 tednov
Kontaktirajte prevleko	Zlato
Monta	Površinski nosilec
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	SOT-23-6
Število zatičev	6
Frekvenca preklopa	424 kHz
Delovna temperatura	-55 ° C ~ 125 ° C.
Embalaža	Trak in kolut (TR)
Koda JESD-609	E4
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Število odpovedi	6
ECCN koda	EAR99
Prijave	Voznik transformatorjev
Napetost - Dobava	2.25V ~ 5,5V
Položaj terminala	Dvojno
Oblika terminala	Galebno krilo
Število funkcij	1
Napajalna napetost	5V
Terminalni nagib	0,95 mm
Osnovna številka dela	SN6505
Število izhodov	1
Izhodna napetost	16V
Izhodni tip	Nastavljivo
Največji izhodni tok	1A
Delovna napajalna napetost	5.5V
Operativni dobavni tok	1,56mA
Nominalni dovodni tok	1,56mA
Izhodni tok	1A
Min vhodna napetost	2.2V
Največja vhodna napetost	5.5V
Vrsta vmesnika IC	Vmesnik vezja
Največja temperatura stičišča (TJ)	150 ° C.
V okolici temperature je visok	125 ° C.
Višina	1,45 mm
Dolžina	2,9 mm
Širina	1,6 mm
Debelina	1,2 mm
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

Primerljivi deli

Številka dela	SN6505BDBVR	MIC2009A-1YM6-TR	MIC2005-0.8ym6-Tr	LMR12010XMK/NOPB	MIC2009A-2YM6-TR
Proizvajalec	Teksaški inštrumenti	Tehnologija mikročipov	Tehnologija mikročipov	Teksaški inštrumenti	Tehnologija mikročipov
Paket / ohišje	SOT-23-6	SOT-23-6	SOT-23-6 Tanka, TSOT-23-6	SOT-23-6	SOT-23-6
Število zatičev	6	6	6	6	6
Največji izhodni tok	1A	800 Ma	1A	900 Ma	900 Ma
Izhodni tok	1A	-	-	-	-
Min vhodna napetost	2.2 V.	2,5 V.	2,5 V.	2,5 V.	2,5 V.
Največja vhodna napetost	5.5 V.	5.5 V.	5.5 V.	5.5 V.	5.5 V.
Izhodna napetost	16 V.	6 v	17 V.	-	-
Število izhodov	1	1	1	1	1
