Obsežen vodnik za AD736 True RMS-to-DC Converter IC

Ta priročnik raziskuje integrirano vezje AD736, znano po natančnosti pri pretvorbi resničnih RMS v DC napetost.Z zmožnostjo ravnanja z različnimi valovnimi oblikami je AD736 idealen za uporabo z visoko natančnostjo, nizko močjo, kot so sistemi obnovljivih virov energije in medicinski pripomočki.Pokrivali bomo njegove specifikacije, uporabo in oblikovalske funkcije, zaradi katerih je pomembna v sodobni elektroniki.

Katalog

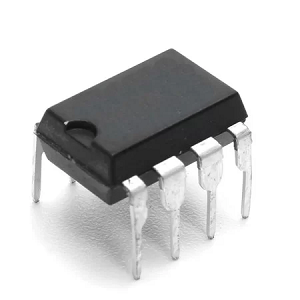

Kaj je AD736?

The AD736 je zelo vsestransko integrirano vezje, zasnovano za natančno resnično pretvorbo napetosti RMS-DC, z minimalno porabo energije in natančnim robom ± 0,3 mV in ± 0,3% za vhode sinusa.Njegova sposobnost ravnanja z različnimi valovnimi oblikami, kot so impulzni signali in sinusni valovi pod nadzorom triaka, je idealna za izboljšanje natančnih usmernikov in prilagajanje v različne elektronske aplikacije.Od obnovljivih energijskih sistemov, ki zahtevajo natančno obdelavo signalov do naprav, ki se nanašajo na baterijo, ki imajo koristi od nizke porabe energije, AD736 podpira učinkovitost in zanesljivost.Njegova natančna arhitektura je dobra za industrije, kot so medicinska in industrijska oprema.AD736 združuje kompaktno zasnovo, napredno tehnologijo in stroškovno učinkovitost ponazarja sodobne trende v večfunkcionalnem oblikovanju vezja, ki ponuja razširljive rešitve za natančno usmerjene aplikacije.

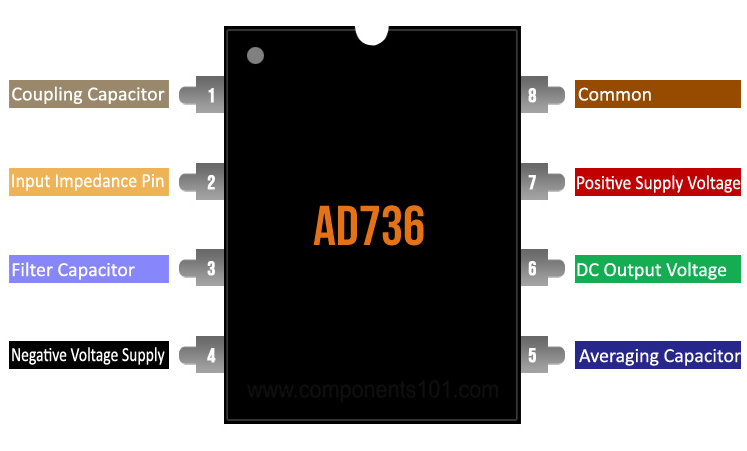

AD736 PIN konfiguracija

Zatiča št.	Ime pin	Opis
1	Cc	Kondenzator sklopke
2	Vin	Pin visoka vhodna impedanca
3	Prim	Priključite pomožni nizkoprepustni filtrirni kondenzator Izhod
4	-VS	Negativna napajalna napetost, če se uporabljajo dvojne zaloge ali Ozemljitev, če je povezan z enim virom
5	Cav	Priključite kondenzator povprečenja tukaj.
6	Izhod	DC izhodna napetost.
7	+Vs	Pozitivna napajalna napetost.
8	Com	Pogosto.

Funkcije in specifikacije AD736

Funkcija/specifikacija	Opis
Visoka vhodna impedanca	10¹² Ω
Nizka vhodna pristranskost tok	25 Pa
Največja visoka natančnost	± 0,3 mV ± 0,3% branja
Pretvorba RMS s signalnimi faktorji	Do 5
Širok razpon napajanja	+2,8 V, −3,2 V do ± 16,5 V
Nizka moč	200 µA največji dovodni tok
Pufrani napetostni izhod	DA
Zunanje obloge, potrebne za natančnost	Ne
Stanje pripravljenosti	Samo 25 μA
Izhodna impedanca	8 kΩ
ESD ocena	500 V.
Temperaturno območje skladišča	–65 ° C do +150 ° C.

Enakovredna za AD736

• AD637

• AD636

Ad736 razpoložljivi paketi

8-Led PDIP

PDIP z 8 gladimi izstopa zaradi svoje prilagodljivosti, zaradi česar je prednost pri prototipiranju in majhni proizvodnji.Ta vrsta je prednostna v nastavitvah, kjer imajo prednost ročna namestitev, preprosta zamenjava in testiranje.Njegov trajni dizajn je koristen v izobraževalnih prizoriščih in eksperimentalnih laboratorijih, kar spodbuja hitre iteracije in prilagoditve brez potrebe po specializiranih orodjih.Dostopnost PDIP vname občutek dosežka pri tistih, ki prepletajo in izpopolnjujejo svoje modele, kar še poveča njegovo privlačnost.

8-Led Cerdip

8-glavni CERDIP se odlikuje v neugodnih pogojih, njegova keramična struktura pa zagotavlja vrhunsko temperaturno stabilnost in mehansko robustnost.Idealen za scenarije visoke zanesljivosti, kot so vesoljske in vojaške operacije, predstavlja trdoživost in natančnost.Z trpljenjem ostrih okoljev brez izgube funkcije vloga Cerdipa uteleša tiho zaupanje in odmeva njen neobremenjen status junaka v aplikacijah, kjer neguje stabilnost.

8-Led SOIC

Priložen za aplikacije, ki dajejo prednost manjšemu odtisu in učinkoviti uporabi prostora na plošči, 8-glavna SOIC zasije v modelih, ki zahtevajo miniaturizacijo in lahkotnost.Njegova tehnologija na površini utira pot za elegantno elektroniko in prenosne naprave.Ta elegantnost se ujema z zasledovanjem industrije za postopno manjše, učinkovitejše naprave, trend, ki navdušuje srca, ki iščejo inovacije brez kompromisa.

Uporaba pretvornika AD736 RMS-TO-DC

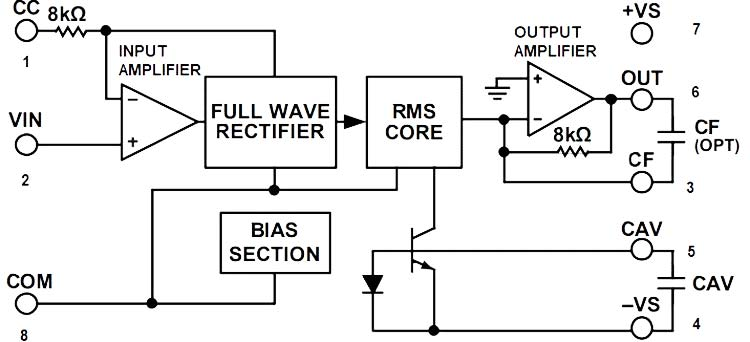

AD736 je vsestranski in natančen pretvornik RMS-to-DC, zasnovan za pretvorbo signalov izmeničnega toka (AC) v ustrezne izhode neposrednega toka (DC), kar omogoča stabilno dovajanje moči prek upora.Njegova notranja arhitektura združuje komponente, kot so vhodni ojačevalnik, natančni polno valovni usmernik, jedro RMS in izhodni ojačevalnik, ki deluje v sozvočju, da se zagotovi gladka in natančna pretvorba RMS.Glede na konfiguracijo lahko AD736 deluje kot pretvornik povprečnega odziva ali kot pravi pretvornik RMS-to-DC.V povprečnem odzivnem načinu naprava odpravlja in filtrira izmenični signal, da izračuna RMS-ekvivalentno napetost s povečanjem povprečne vrednosti.Spodnja slika prikazuje funkcionalni blok diagram AD736, ki prikazuje njegove notranje module, vključno z vhodnim ojačevalnikom, usmerjem polnega vala, jedro RMS in izhodnim ojačevalnikom.Ta diagram poudarja logični tok procesa pretvorbe RMS-to-DC.

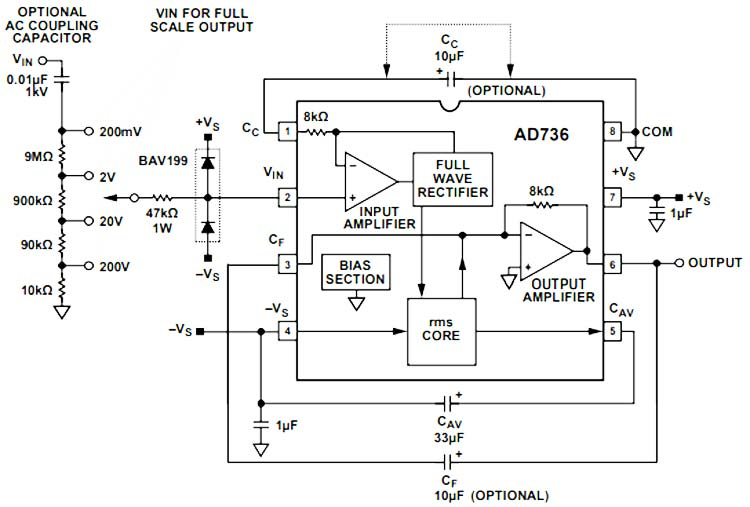

Inovativna zasnova naprave vključuje visoko vhodno impedanco za zmanjšanje napak na nalaganju, zaradi česar je še posebej primerna za aplikacije, ki zahtevajo natančne meritve z nizko napetostjo, na primer ocenjevanje 200 mV napetosti iz pipe.Zunanje komponente, kot so upori in diode, se lahko dodajo za zaščito proti napetostnih napetostnih napetosti, kar poveča trajnost in zanesljivost nastavitve.AD736 lahko dodatno prilagodite posebnim aplikacijam tako, da sledite priporočilom v podatkovnem listu, na primer prilagajanje vrednosti sklopkih kondenzatorjev ali glajenje kondenzatorjev, da spremenite odzivne čase ali izboljšate delovanje v edinstvenih pogojih.Ta prilagodljivost naredi AD736 idealno izbiro za široko paleto potreb po meritvah RMS.Spodnja slika prikazuje podrobno aplikacijsko vezje za AD736.Vključuje neobvezne zunanje komponente, kot so sklopke kondenzatorji in zaščitne diode, skupaj s priporočenimi konfiguracijami za doseganje natančne pretvorbe RMS in zaščite pred napetostjo v različnih scenarijih.

Aplikacije AD736

Natančno merjenje: Idealno za natančno merjenje nesinusoidnih napetosti.Običajno se uporablja v laboratorijih za natančno potrjevanje podatkov med poskusi.

Precision voltmeters: Powers Precision Voltmeters, ki se uporabljajo v izobraževalnih in industrijskih okoljih.Zanesljivo in prilagodljivo različnim potrebam po merjenju napetosti.

Multimetri in vsestranskost: Izboljša večmetrov funkcionalnost za merjenje različnih parametrov zunaj napetosti.Prednostno za svojo kompaktno, večnamensko zasnovo.

RMS, ki se upravlja z baterijo v DC pretvorbe: Energetsko učinkovit za dolgotrajno uporabo v napravah, ki jih poganjajo bateriji.Odlično za terensko delo v oddaljenih območjih z omejenim dostopom do moči.

Povprečne odzivne aplikacije: Uporablja se pri zvočnem testiranju in merjenju moči za dosledno zmogljivost.Izboljša kakovost zvoka in poveča zanesljivost zvočne opreme.

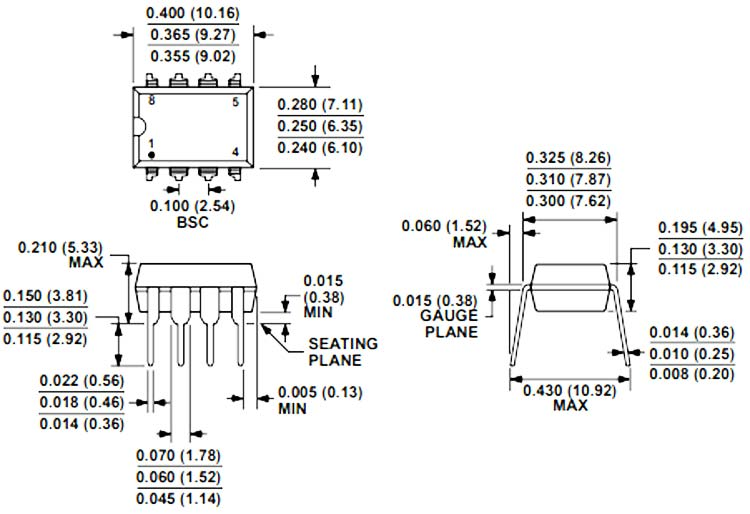

2D model in dimenzije AD736
