Obsežen pregled števcev navzgor/navzdol: Oblikovanje vezja in 74193 IC razloženo

V zapletenem svetu digitalne elektronike igrajo števci glavno vlogo pri zasnovi zaporednega vezja, kar omogoča natančno pripisovanje digitalnih impulzov v različnih aplikacijah.Te osnovne komponente poganjajo Flip-Flops (FFS), sinhronizirani s signali ure (CLK), kar zagotavlja zanesljivo časovno sledenje in obdelavo podatkov.Ne glede na to, ali delujejo kot ločene naprave ali kot osnovni deli večjih sistemov, so števci postali nujni v digitalnem dizajnu.Med raznolikimi vrstami števcev števci navzgor/navzdol izstopajo po svoji edinstveni sposobnosti štetja v obe smeri, ki ponujajo neprimerljivo prožnost in učinkovitost.V tem članku se kopamo v mehaniki, aplikacijah in pomenu števcev navzgor/navzdol, s poudarkom na vsestranskem 74193 IC.Z raziskovanjem njihove vloge v dejanskih sistemih in digitalnih inovacijah želimo zagotoviti izčrpen vodnik za vas.

Katalog

Razumevanje števca navzgor/navzdol

Števci navzgor/navzdol ponujajo zapleteno metodo štetja, ki omogoča operacije z dvojnim smeri, ki temeljijo na določenih kontrolnih signalih.Ti števci najdemo v aplikacijah, kjer je potrebno odštevanje in navzdol, kot je razvidno iz tehnologij TTL - kot sta 74LS190 in 74LS191 -, ki spretno preklopite načine štetja kot odgovor na njihove vhodne direktive.

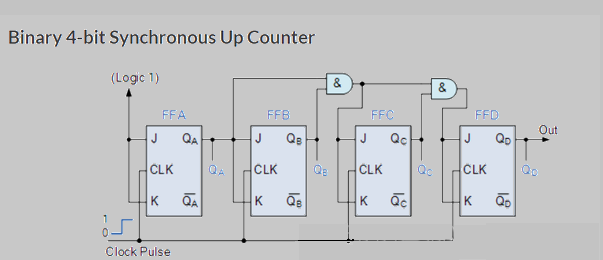

4-bitni binarni števec navzgor/navzdol

4-bitni števec izkazuje binarno štetje, spretno krmarjenje od 0000 do 1111 in ciklično zanko.Učni impulzi poganjajo mehanizem za povečanje v območju 0-15, pri čemer vsaka klopa metodično spodbudi naslednje stanje.

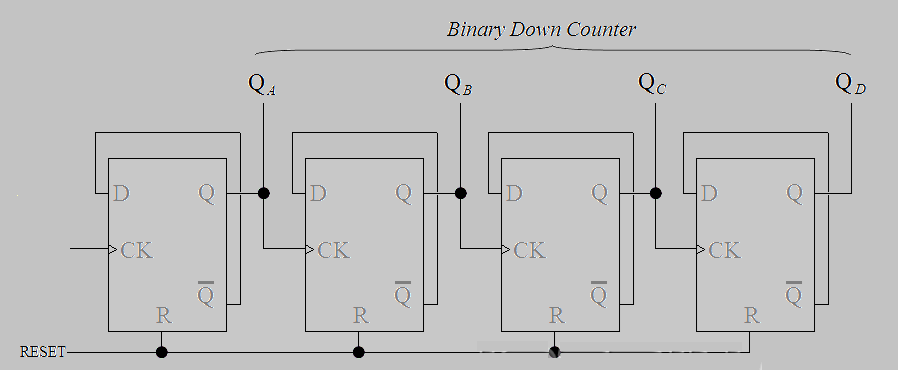

V nasprotju s tem se postopek zmanjševanja, ki se premika z 1111 na 0000, opira na štiri flops tipa D, aktivirane z robovi ure.Inovativna uporaba obrnjenih mehanizmov povratnih informacij dosega harmonično prepletanje rezultatov, ki poudarja tako ustvarjalnost kot natančnost.

Sinhroni 3-bitni števec navzgor/navzdol

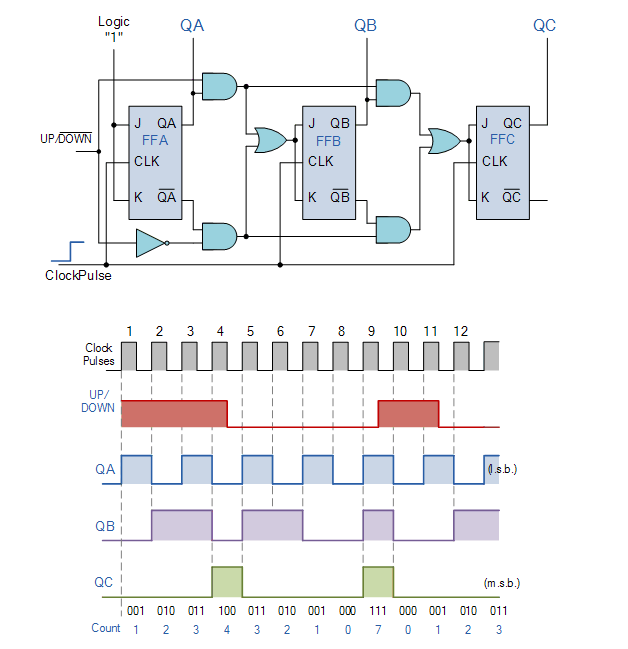

3-bitni sinhroni števci z uporabo JK Flip-Flops ponazarja učinkovit pristop k štetju od 0 (000) do 7 (111) in nazaj.Njegova sinhrona zasnova omogoča rafiniran nadzor nad postopkom štetja, kjer je vsak prehod države usklajen z natančnimi vhodnimi ukazi.Ta funkcija povečuje natančnost pri ocenjevanju od 0 do 7, hkrati pa spretno upravljanje znižanja od 7 nazaj na 0.

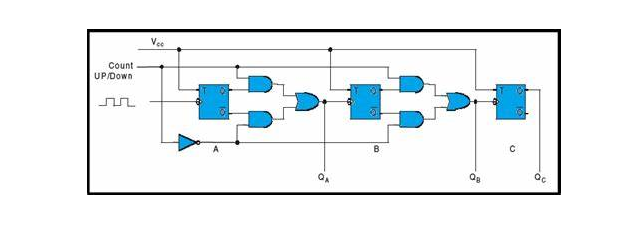

Oblikovanje nasprotnega vezja navzgor/navzdol

3-bitni kontra vezje stoji kot ključni element v digitalnem oblikovanju, ki služi raznolikim namenom štetja in časa.Dosledno uporablja flip-flops (FFS), da določi smer grofa-stopinja ali spuščanja.

V načinu COUNT je vsak FF poravnan z vhodom ure, pridobljenega iz prejšnjega izhoda FF (Q)Nadzor, vključno z digitalnimi urami in kalkulatorji, kjer natančnost vzbuja zadovoljstvo in zanesljivost.

Prehod na način, ki ni navzdol, zahteva pameten pristop, pri čemer vključite obratne izhode Flip-Flops.Ta konfiguracija, ki odstopa od preprostega pohoda, preusmeri vsak vhod ure FF, da sprejme signale iz dopolnila predhodnega izhoda FF.Posledično se vezje šteje v obratno, od binarne 111 nazaj do 000. Takšna prilagodljiva funkcionalnost se izkaže predvsem privlačna pri oblikovanju reverzibilnih števcev za povratno sledenje v sistemih, kot so digitalni odometerji in časovniki zmanjšanja - subtilnega užitka, da se premikajo nazaj tako, da nemoteno ni mogoče spregledati.

Mehanika števca navzgor/navzdol

Funkcionalnost nasprotnika navzgor/navzdol se opira na kontrolni vhod, ki definira njegov operativni način, kar narekuje, ali se bo število vzpenjalo ali spustilo.Bistvo njegovega delovanja je v brezhibnem sinhronizaciji med izhodom flip-flops (FFS) in kontrolnimi signali, ki vplivajo na naslednje FFS.V aplikacijah lahko celo najmanjši odstopanje od popolnega časa privede do štetja napak, kar poudarja, kako dinamično je natančno uskladiti čas signala.

• Način štetja

Stanje	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Način štetja

Stanje	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

V tipični konfiguraciji trije flip-flops hranijo 3-bitno digitalno vrednost, ki omogoča binarno število od 0 do 7. Pogosto se lahko soočate z izzivi, ki ohranjajo zanesljivost shranjenih vrednosti, zlasti kadar se ukvarjate.Za reševanje teh izzivov se pogosto uporabljajo dodatne sinhronizacijske ali filtrirne tehnike, kar zagotavlja, da se podatki med prehodi ohranijo z integriteto.

Logična vrata bistveno vplivajo na to, kako so ti signali usmerjeni in zagotavljajo, da števec ustreza njegovim operativnim potrebam.Upravljajo s tokom, da zagotovijo, da se samo ena država - bodisi poveča ali zmanjšuje - v vsakem trenutku aktivira.Napredna vezja lahko vključujejo programirljivo logiko, kar ponuja izboljšano prilagodljivost in dinamične prilagoditve.To uvaja intriganten vidik: oblikovanje števcev s predvidevanjem za prihodnjo razširljivost lahko znatno razširi njihovo uporabnost.

Rafiniranje dinamike impulza ure s pomočjo števca navzgor/navzdol

Števec navzgor/navzdol spremeni stanja s prilagajanjem izhodov Flip-Flop (FF) kot odgovor na spremembe urnega impulza.

• V scenariju za štetje: priključite začetni flip-flop z logiko 0, zaradi česar se preklopi na padajočih robovih ure, kar povečuje sinhronizacijo s sistemskimi cilji za brezhiben pretok.Misli, ki izhajajo iz izkušenj z oblikovanjem digitalnega vezja, kažejo, da lahko uravnoteženje teh preklopnih ukrepov zmanjša lažne sprožilce in s tem poveča zanesljivost.

Število števila in harmoničen državni prehod

• V načinu znižanja navzdol: Povežite se z logiko 1, da omogočite vse puške, da se preklopijo, kar vodi do nemotenega zmanjšanja iz višjih stanj.To metodo je mogoče primerjati s skrbnim odvijanjem vzmeti, kjer natančnost in čas zagotavljata minimalno mehansko obremenitev med vrnitvijo na izhodišče.Ta ureditev olajša postopno zmanjšanje, dokler ne bo pozvano zaporedje ponastavitve.

Učinkovito ponastavitev cikla in zagotavljanje doslednosti

Rutinske ponastavitve se pojavijo na vsakih osem ciklov ure, kar zagotavlja dosledno delovanje.Okvir iz osmih ciklov zagotavlja določeno fazo za vsak premik države, s čimer zagotavlja, da se vsaka faza učinkovito zaključi, preden se začne naslednja.Povratne informacije iz praktičnih aplikacij kažejo, da te periodične ponastavitve preprečujejo nabiranje napak in krepijo operativno ravnovesje.

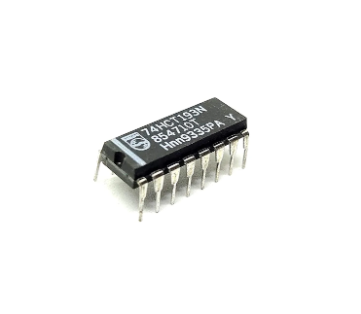

74193 Pregled števca navzgor/navzdol

The 74193 Integrirano vezje, znano kot 4-bitni sinhroni binarni števec, spretno upravlja s funkcijami za štetje navzgor in navzdol.Njegova sposobnost ravnanja s štetjem sekvenc do modula 16 se nanaša na široko paleto digitalnih aplikacij.Ta IC je edinstveno zasnovan s terminali posebej za štetje navzgor in navzdol, poleg glavnega vnosa ponastavitve in obremenitve, kar omogoča enostavno konfiguriranje začetnega stanja glede na različne potrebe.

Arhitektura 74193 IC podpira brezhibno štetje.V digitalnih napravah izbira med štetjem navzgor in navzdol poveča prilagodljivost sistema.Vsaka operacija štetja je natančno usklajena z utripom ure, zaradi česar je zanesljiva izbira za zapletene sisteme, kjer je čas bistvenega pomena.Za vas je ta sinhronizacija lahko strateški dejavnik pri zagotavljanju dosledne izvajanja zaporedja.

Ključna značilnost tega IC je glavni ponastavitev, ki omogoča takojšnjo ponastavitev vseh bitov - funkcijo, ki je pogosto nameščena med zagonom ali pri odpravljanju napak.Poleg tega vhod obremenitve poveča njegovo uporabnost, tako da vam omogoči nastavitev vnaprej določenih začetnih štetja, kar omogoča stopnjo personalizacije, ki je potrebna v različnih digitalnih kontekstih.Takšna personalizacija postane osnovna v scenarijih, ko naprave redno inicializacijo ali zahtevajo posebno ravnanje med prekinitvami.

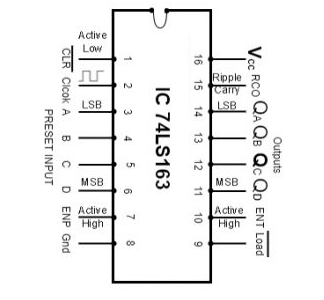

Konfiguracija pin

Številka PIN	Ime pin	Opis
Zatič 1	CLR	Aktivno nizko ponastavitev vhoda.
Zatič 2	Clk	Vhodni signal ure.
Zatič 3	A (LSB)	Prednastavljeni podatki.
Zatič 4	B	Prednastavljeni podatki.
Zatič 5	C	Prednastavljeni podatki.
Zatič 6	D (MSB)	Prednastavljeni podatki.
Zatič 7	ENP	Aktivni vhod z oznako ENP.
Zatič 8	Gnd	Ozemljitveni zatič.
Zatič 9	Obremenitev	Aktivni vhod na obremenitev podatkov.
Zatič 10	Ent	Aktivni vhod z oznako ENT.
Zatič 11	QD (MSB)	Izhod flip-flop.
Zatič 12	QC	Izhod flip-flop.
Zatič 13	QB	Izhod flip-flop.
Zatič 14	QA (LSB)	Izhod flip-flop.
Zatič 15	RCO	Izhodni prehod valovanja od 0 do 1.
Zatič 16	Vcc	Vhodni zatič.

Lastnosti

Značilnost	Opis
Frekvenca CLK	Deluje s frekvenco CLK 32 MHz.
Poraba električne energije	Uporaba električne energije je omejena pri 93 MW.
Vrsta števca	Funkcije kot 4-bitni modul-16 navzgor/navzdol.
Prednastavljeni vhodi	Na voljo je na voljo prednastavljeni vhodi.
Programiranje	Ima sinhrono programiranje.
Valovanje	Ima notranje valovanje za učinkovito štetje.
Prenašajo izhod	Ponuja izhod, ki je primeren za N-bitno kaskado.
Čas širjenja	Se ponaša s časom širjenja 14 ns.

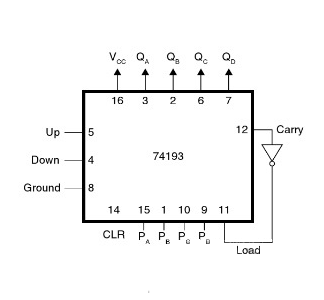

Gradnja števca navzgor/navzdol z IC 74193

Kompleksna 74193 IC, prepoznana po prilagodljivih funkcijah štetja, je dragocena sestavina v digitalnih sistemih za omogočanje vsestranskih nalog za štetje navzgor/navzdol.V postavitvi vezja je PIN-16 povezan z VCC, da IC zagotavlja operativno moč.Jasni zatiči so strateško prizemljeni, kar ustreza ponastavitvi štetka, kadar je to potrebno, kar pomaga ohranjati zanesljivost in uspešnost sistema.

Binarni podatki vstopijo v IC prek zatičev PA, PB, PC in PD.Do ustreznih binarnih izhodov lahko dostopate v QA, QB, QC in QD, kar zagotavlja predelana štetja, ki so večinoma koristna za naloge, kot so časovni vezje in frekvenčne delilnike, ki zahtevajo visoko natančnost.

Smer štetja, bodisi povečanje ali zmanjšanje, se nadzira s specializiranimi vhodi ure.Ta sposobnost vam omogoča, da dinamično prilagodite zaporedje štetja IC in izboljšate njegovo prilagodljivost v različnih aplikacijah.Pri uporabi IC v praktičnih scenarijih je prevladujoče, da skrbno oblikujete utrip in reševanje težav s hrupom, da se izognete napačnim štetjem, pri čemer zagotovite, da vezje deluje zanesljivo.

Primerjalna analiza števca za up in navzdol

Navzgor	Navzdol
UP Counter se preseli od '0' do njegove največje meje	Down števec se začne iz njegove največje vrednosti in se spusti na '0'
Šteje dogodke v naraščajočem zaporedju	Šteje dogodke v padajočem zaporedju

Prednosti in omejitve števcev navzgor/navzdol

Prednosti

Števci navzgor/navzdol zagotavljajo različne prednosti, zlasti v svetu integracija v sisteme za visoke hitrosti.Njihova neposredna struktura flip-flop pomaga pri povezovanju brez napora, kar pogosto vodi do stroškovno učinkovitih možnosti za digitalne naprave, kjer je prednostna naloga zmanjšanje zapletenosti. Zmožnost štetja v obe smeri - navzdol in navzdol - doda vsestranskost, kar se izkaže za koristno v aplikacijah, kot so digitalne ure ali števci dogodkov, kjer je zaželeno dvosmerno štetje. Poleg tega njihova funkcionalnost sveti v preskusnih sistemih, ki se uporabljajo za potrditev logičnih signalov.Priročne aplikacije cenijo njihove Nezapleten dizajn, ki zagotavlja preprostejše odpravljanje napak in vzdrževanje, kar vam ponuja izjemno prednost, osredotočeno na naloge reševanja problemov in optimizacije.

Omejitve

Kljub prednostim števci navzgor/navzdol prikazujejo posebne omejitve, zlasti glede natančnosti pri povišanih frekvencah. Ko se operativne hitrosti povečujejo, lahko naletijo na netočnosti in predstavljajo izzive v sistemih, ki dajejo prednost visoki zanesljivosti. Te netočnosti pogosto izvirajo iz zanašanja na zunanjo sinhronizacijo ure, ki lahko posebej zahtevajo dodatna vezja flip-flop.Takšne zahteve lahko Povečajte kompleksnost vezja in uvedite morebitne zamude v času.Poleg tega pri upravljanju zapletenih bitnih sistemov, morebitne zamude, povezane s števci, ki vplivajo na splošno delovanje sistema.Posledično lahko pogosto raziskujete alternativne rešitve ali dodatne komponente za ublažitev teh učinkov in njihove strategije temeljijo na izboljšanih tehnikah sinhronizacije.Navigacija po teh kompromisih zahteva premišljeno oceno potreb po sistemu in kako lahko takšni elementi vplivajo na uspešnost, pogosto vas usmerjajo k strateškemu oblikovanju izboljšave, prilagojene posebnim zahtevam aplikacij.

Uporaba števcev navzgor/navzdol

Samodejno povratni števci

V svetu sistemskih inženiringov, ki zahteva natančen nadzor, števci navzgor/navzdol uvajajo koristno funkcijo: samodejno prilagoditev smeri štetja na nastavljenih mejah.Ta prilagodljivost podpira brezhiben prehod med štetjem naprej in nazaj.Takšna funkcija postane še posebej cenjena v avtomatiziranih okoljih, kjer sledenje gibanju v obe smeri močno vpliva na operativno učinkovitost.Industrijska robotika, na primer, izkorišča ta atribut, da se zagotovi natančnost po doseganju mej gibanja.

Delilniki ure

V digitalnih elektronskih sistemih števci navzgor/navzdol bistveno prispevajo k izdelavi učnih delilnikov, ki spretno modulirajo frekvenco urnih signalov.Ta modulacija pomaga pri oblikovanju časovnih signalov, ki so ključni za vožnjo različnih komponent pri različnih frekvencah znotraj integriranega sistema.Z ponujanjem ur različnih hitrosti imajo ti števci glavno vlogo pri sinhronizaciji raznolikih procesov in s tem zadovoljijo edinstvene potrebe sistema.

Sistemi za upravljanje parkiranja

V mestnih prostorih, zadušenih s prometom, števci navzgor/navzdol zagotavljajo dinamične rešitve prek sistemov za upravljanje parkiranja.Z metodično povečanjem štetja z vstopom vsakega vozila in zmanjšanjem po izstopu ti števci zagotavljajo pravočasne posodobitve na razpoložljivih parkirnih mestih.Ta dejanski mehanizem sledenja podpira učinkovito uporabo parkirne infrastrukture, hkrati pa obogatite vaše izkušnje.

Frekvenčna particija

Za naloge, ki vključujejo frekvenčno particijo v komunikacijskih omrežjih, se števci navzgor/navzdol izkažejo za izjemno ugodne zaradi nizkega hrupa in zmanjšane porabe energije.Ti števci pomagajo pri natančni delitvi in ​​upravljanju frekvenc, kar omogoča nastanitev več kanalov znotraj omrežja.V okoljih z obsežno obdelavo signalov uporaba takšnih števcev zagotavlja minimalne motnje, ohranja celovitost in kakovost komunikacijskih signalov.

Asinhrono desetletno štetje

Števci navzgor/navzdol omogočajo asinhrono desetletno štetje, ki se uporablja za aplikacije, kjer se operacije potekajo neodvisno od globalnih ur.V asinhronih sistemih ti števci zagotavljajo zanesljiv pristop za doseganje štetja baze-10, ki se odlično odreže v prilagodljivosti, ne da bi izgubili natančnost.Njihova uporabnost sije v sistemih, ki delujejo v raznolikih pogojih in se nemoteno prilagodijo, ne da bi pri tem žrtvovali natančnost.

Zaključek

Ta članek se kopa v zapletenem oblikovanju in operativnih vidikih števca navzgor/navzdol, s poudarkom na 74193 IC.Znana po svojih dvojnih zmogljivostih štetja - tako naraščajočih in spuščenih - ima raznolike aplikacije, od prefinjenih parkirnih sistemov do zapletenih nalog delitve frekvence.Ko se tehnološke pokrajine premikajo, lahko globoko razumevanje teh komponent spodbudi inovacije in poveča učinkovitost.Podjetje s števcem navzgor/navzdol sega presega običajne aplikacije in se poda v avtomatizirane sisteme, kjer natančni mehanizmi štetja izboljšujejo učinkovitost.Na primer, v dinamičnih rešitvah za upravljanje prometa imajo takšni števci glavno vlogo z vključevanjem dejanskih podatkov za optimizacijo pretoka.Uporaba vsestranskosti naprave omogoča izzive v različnih sektorjih, ki se srečujejo s prilagojenimi strategijami.Iz vpogledov, specifičnih za industrijo, lahko natančno izvajanje teh števcev znatno poveča uspešnost sistema.
