Razlaga ciklopretvornika: Preprost vodnik za delo in uporabo

V tem članku boste izvedeli, kaj je ciklopretvornik in kako neposredno pretvarja izmenični tok iz ene frekvence v drugo brez uporabe enosmerne stopnje.Razumeli boste, kako deluje, vključno s tem, kako se valovne oblike nadzorujejo in oblikujejo s pomočjo tiristorjev in preklopnih tehnik.Članek zajema tudi njegove ključne značilnosti, vrste in glavne komponente.Na koncu boste videli, kje se uporabljajo ciklokonverterji in zakaj so pomembni v aplikacijah z visoko močjo.

Katalog

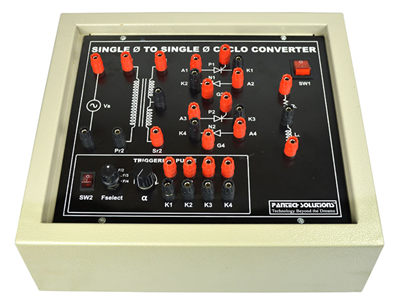

Slika 1. Ciklopretvornik

Kaj je ciklokonverter?

Ciklopretvornik je neposredni pretvornik izmeničnega toka v izmenični tok, ki spremeni frekvenco vhodnega napajanja izmeničnega toka brez uporabe vmesnega DC povezave.Pretvori izmenični tok s fiksno frekvenco v izhodni tok izmenične frekvence s spremenljivo frekvenco, ki je primeren za specifične zahteve obremenitve.Ta vrsta pretvornika neposredno obdela vhodno valovno obliko, da proizvede nižjo ali višjo izhodno frekvenco.Ciklokonverterji se pogosto uporabljajo v sistemih, ki zahtevajo gladko in neprekinjeno spreminjanje frekvence.Še posebej so uporabni v aplikacijah z visoko močjo, kjer je pomemben učinkovit nadzor frekvence.Glavna funkcija ciklopretvornika je zagotoviti nadzorovano izmenično napajanje na želeni frekvenci, hkrati pa ohranjati sinhronizacijo z vhodnim napajanjem.

Značilnosti ciklokonverterja

• Širok razpon izhodnih frekvenc

Ciklokonverterji lahko ustvarijo izhodne frekvence, ki so nižje ali višje od vhodne frekvence.V večini praktičnih primerov je izhodna frekvenca bistveno nižja, običajno manj kot ena tretjina vhodne frekvence.Ta prilagodljivost omogoča natančen nadzor nad izmeničnim tokom, ki se dovaja bremenom.Zaradi nastavljivega frekvenčnega območja so ciklokonverterji primerni za aplikacije s spremenljivo hitrostjo.

• Nesinusoidna izhodna valovna oblika

Izhodna valovna oblika ciklopretvornika ni čisti sinusni val, temveč je sestavljena iz segmentiranih delov vhodne valovne oblike.Posledica tega je popačenje valovne oblike, ki vključuje harmonične komponente.Kakovost izhodne valovne oblike je odvisna od natančnosti krmiljenja in preklopnih vzorcev.Za izboljšanje gladkosti valov je pogosto potrebno dodatno filtriranje.

• Visoka harmonična vsebnost

Ciklokonverterji sami po sebi povzročajo znatno harmonično popačenje zaradi oblikovanja valov.Ti harmoniki lahko vplivajo tako na obremenitev kot na sistem napajanja.Harmoniki lahko povzročijo dodatno ogrevanje, hrup in zmanjšano učinkovitost električne opreme.Za zmanjšanje njihovega vpliva je potrebna ustrezna zasnova sistema.

• Zmogljivost upravljanja z visoko močjo

Ciklokonverterji lahko prenesejo velike moči, zaradi česar so primerni za uporabo v težki industriji.Običajno se uporabljajo v megavatnih sistemih, kjer je potrebna robustna pretvorba energije.Zasnova podpira visoke vrednosti toka in napetosti.Zaradi tega so zanesljivi za zahtevna električna okolja.

• Neposredna pretvorba moči

Ker ciklokonverterji ne uporabljajo enosmerne vmesne stopnje, ponujajo neposreden prenos energije od vhoda do izhoda.To zmanjša potrebo po obsežnih komponentah za shranjevanje energije, kot so kondenzatorji ali induktorji.Odsotnost DC povezave poenostavi nekatere vidike zasnove sistema.Omogoča tudi učinkovito nizkofrekvenčno delovanje.

Princip delovanja ciklopretvornika

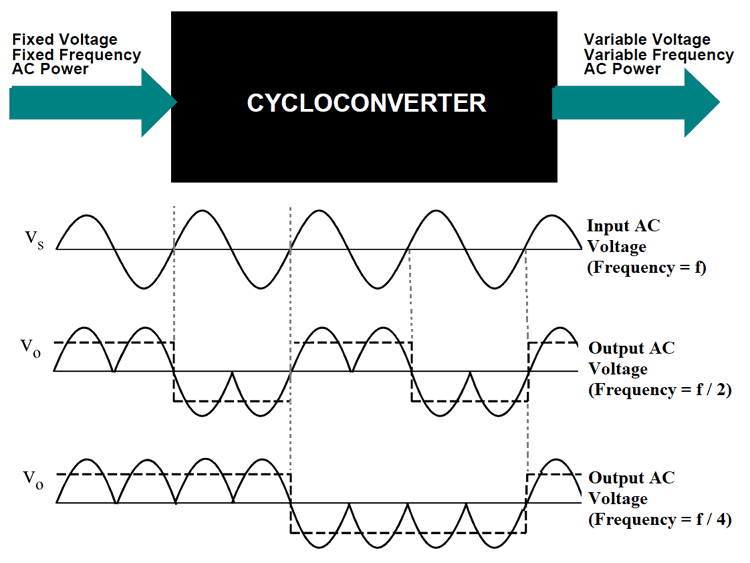

Slika 2. Princip delovanja ciklokonverterja

1. Obdelava vhodnega napajanja izmeničnega toka: ciklopretvornik prejme vhodno napajanje izmeničnega toka s fiksno frekvenco, ki služi kot vir valovne oblike za pretvorbo.Ta vhodna valovna oblika se nenehno spremlja, da se določi njena trenutna polarnost napetosti.Sistem se pripravi na ekstrahiranje določenih segmentov te valovne oblike za generiranje izhoda.Vhodni signal deluje kot osnovna referenca za vsa preklopna dejanja.Med tem postopkom ne pride do vmesne pretvorbe enosmernega toka.

2. Nadzorovano preklapljanje tiristorjev: Tiristorji se sprožijo pri natančnih vžigalnih kotih za nadzor, kdaj tok teče skozi vezje.S prilagajanjem teh kotov sprožitve pretvornik izbere določene dele vhodne valovne oblike.Ta selektivna prevodnost omogoča samo določenim segmentom prehod do izhoda.Čas preklopa določa efektivno izhodno frekvenco.Za vzdrževanje stabilnega delovanja je potreben natančen nadzor.

3. Izbira segmentirane valovne oblike: Namesto posredovanja celotne vhodne valovne oblike ciklopretvornik združuje več segmentov iz različnih ciklov.Ti segmenti so razporejeni tako, da tvorijo novo valovno obliko z drugačno frekvenco.Za sestavo izhodnega signala se izmenično izbirata pozitivni in negativni del.Nastala valovna oblika se približa želenemu izhodu AC.Ta postopek ustvari stopničasto ali modulirano valovno obliko.

4. Oblikovanje izhodne frekvence: Izhodna frekvenca je določena s tem, koliko vhodnih ciklov se uporabi za oblikovanje enega izhodnega cikla.Na primer, združevanje več vhodnih ciklov lahko povzroči nižjo izhodno frekvenco.Pretvornik učinkovito raztegne ali stisne obdobje valovne oblike.To omogoča gladko spreminjanje frekvence brez prekinitve pretoka moči.Izhod ostane sinhroniziran z vhodnim napajanjem.

5. Neprekinjeno ustvarjanje valov: ciklopretvornik nenehno ponavlja postopek izbire in preklapljanja, da ohrani stabilno izhodno valovno obliko.Izhodna napetost sledi kontroliranemu vzorcu, ki temelji na zaporedju sprožitve.To zagotavlja, da obremenitev prejme dosledno napajanje izmeničnega toka z zahtevano frekvenco.Postopek deluje pravočasno z minimalno zamudo.Stabilnost je odvisna od natančne časovne razporeditve in koordinacije stikalnih naprav.

Vrste ciklopretvornikov

Na podlagi izhodne frekvence

Ciklopretvorniki so razvrščeni glede na to, ali je izhodna frekvenca višja ali nižja od vhodne frekvence.

1. Povečevalni ciklopretvornik

Povečevalni ciklopretvornik je vrsta pretvornika AC-to-AC, ki proizvaja izhodno frekvenco, višjo od vhodne frekvence.Poveča frekvenco s prerazporeditvijo delov vhodne valovne oblike v krajše izhodne cikle.Ta vrsta se redkeje uporablja zaradi praktičnih omejitev pri doseganju stabilnega visokofrekvenčnega izhoda.Kakovost izhodne valovne oblike postane bolj popačena, ko frekvenca narašča.Z višjimi izhodnimi frekvencami se poveča tudi kompleksnost krmiljenja.Zaradi teh omejitev se pospeševalni ciklokonverterji redko uporabljajo v industrijskih sistemih.Uporabljajo se predvsem v specializirane ali eksperimentalne namene.

2. Stopenjski ciklokonverter

Stopenjski ciklopretvornik je pretvornik, ki ustvari izhodno frekvenco, nižjo od vhodne.To doseže tako, da združi več vhodnih ciklov v en sam izhodni cikel.Ta vrsta se pogosto uporablja, ker zagotavlja stabilen in nadzorovan nizkofrekvenčni izhod.Valovno obliko je lažje upravljati v primerjavi s konfiguracijami za povečanje.Stopenjski ciklokonverterji se običajno uporabljajo v sistemih z visoko močjo.Ponujajo zanesljivo delovanje za aplikacije, ki zahtevajo spremenljivo krmiljenje nizke hitrosti.Zaradi tega so najbolj praktična in razširjena vrsta.

Glede na način delovanja

Ciklopretvorniki so razvrščeni tudi glede na to, kako tok teče med skupinami pretvornikov.

1. Ciklokonverterji načina blokiranja

Ciklokonverter v načinu blokiranja je vrsta, pri kateri naenkrat prevaja samo ena skupina pretvornikov.To pomeni, da je aktivna pozitivna ali negativna skupina, vendar ne obe hkrati.Neaktivna skupina je popolnoma blokirana, da se prepreči kroženje toka.Ta pristop poenostavi celotno strukturo vezja.Zmanjšuje potrebo po dodatnih komponentah za omejevanje toka.Preklapljanje med skupinami je skrbno nadzorovano, da se ohrani pravilno oblikovanje izhoda.Delovanje v načinu blokiranja se pogosto uporablja zaradi enostavne izvedbe.

2. Ciklopretvorniki krožnega toka

Ciklopretvornik krožnega toka je vrsta, pri kateri lahko obe skupini pretvornikov prevajata hkrati.To omogoča kroženje toka med pozitivno in negativno skupino.Za nadzor in omejevanje krožečega toka se uporablja reaktor.Ta konfiguracija omogoča bolj gladke prehode med prevodnimi stanji.Pomaga vzdrževati stalen tok toka v bremenu.Sistem deluje z izboljšano kontinuiteto valovne oblike.Vrste krožnega toka se uporabljajo v aplikacijah, ki zahtevajo stabilno izhodno zmogljivost.

Vezje in komponente ciklopretvornika

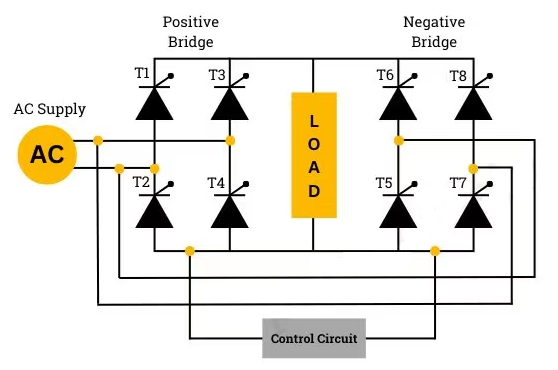

Slika 3. Vezje ciklopretvornika

• Tiristorji (SCR)

Vezje uporablja več tiristorjev, razporejenih v konfiguracijah mostov za nadzorovano preklapljanje.Te polprevodniške naprave delujejo kot nadzorovana stikala, ki uravnavajo pretok toka.Vsak tiristor se sproži ob določenem času, da oblikuje izhodno valovno obliko.Obvladujejo visoke napetosti in tokove v sistemu.

• Pozitivni in negativni pretvorniški mostovi

Vezje je sestavljeno iz dveh glavnih skupin mostov: pozitivnih in negativnih pretvornikov.Vsaka skupina je odgovorna za ustvarjanje ustreznih delov izhodne valovne oblike.Ti mostovi delujejo izmenično ali sočasno, odvisno od načina.Tvorijo jedro strukture ciklopretvornika.

• Krmilno vezje

Krmilno vezje generira prožilne impulze za tiristorje glede na želeno izhodno frekvenco.Zagotavlja natančen čas in sinhronizacijo z vhodnim napajanjem.Krmilna enota določa, kateri tiristorji v danem trenutku vodijo.Ima ključno vlogo pri ohranjanju stabilnega delovanja pretvornika.

• AC napajalni vhod

Vhod AC zagotavlja izvorno napetost za pretvorbo.Dobavlja energijo, ki se neposredno predela v izhodno valovno obliko.Vhod je običajno enofazni ali trifazni AC vir.Njegova frekvenca služi kot referenca za ustvarjanje izhoda.

• obremenitev

Obremenitev je priključena na izhod ciklokonverterja in prejme pretvorjeno AC moč.Odvisno od uporabe je lahko uporovni, induktivni ali motorni.Značilnosti obremenitve vplivajo na pretok toka in delovanje sistema.Pravilno ujemanje zagotavlja učinkovito delovanje.

Prednosti in slabosti ciklokonverterja

Prednosti Cycloconverterja

• Neposredna pretvorba AC v AC brez povezave DC

• Primeren za aplikacije z visoko močjo

• Omogoča nemoten nizkofrekvenčni izhod

• Odpravlja potrebo po velikih komponentah za shranjevanje energije

• Sposobnost obvladovanja visokih tokovnih obremenitev

• Omogoča neprekinjen nadzor frekvence

Omejitve Cycloconverterja

• Visoko harmonično popačenje v izhodu

• Zahteve za kompleksno krmiljenje in preklapljanje

• Omejeno območje izhodne frekvence v praksi

• Zahteva velike in zajetne komponente

• Slab faktor moči v nekaterih pogojih

• Povečani stroški in kompleksnost sistema

Uporaba Cycloconverterja

1. Industrijski motorni pogoni

Ciklokonverterji se običajno uporabljajo za krmiljenje velikih AC motorjev v industrijskih okoljih.Zagotavljajo nastavljiv frekvenčni izhod za uravnavanje hitrosti motorja.To omogoča gladko delovanje pri različnih pogojih obremenitve.Pomembni so v procesih, ki zahtevajo natančen nadzor hitrosti.

2. Sistemi električne vleke

V železniških sistemih se ciklopretvorniki uporabljajo za pogon vlečnih motorjev.Omogočajo učinkovito kontrolo hitrosti in navora motorja.To izboljša pospeševanje in zaviranje.Široko se uporabljajo v električnih lokomotivah in podzemnih sistemih.

3.Cementarne in jeklarne

Težke industrije, kot sta proizvodnja cementa in jekla, uporabljajo ciklokonverterje za velike rotacijske stroje.Ti sistemi zahtevajo stabilno nizko hitrost delovanje pod visokimi obremenitvami.Ciklokonverterji zagotavljajo zanesljivo delovanje v težkih pogojih.Podpirajo kontinuirane industrijske procese.

4. Ladijski pogonski sistemi

Ciklopretvorniki se uporabljajo v pomorskih aplikacijah za krmiljenje pogonskih motorjev.Zagotavljajo moč spremenljive frekvence za učinkovit nadzor hitrosti.To izboljša učinkovitost porabe goriva in manevriranje.Primerni so za velike ladje in plovila za plovbo na morju.

5. Valjarne

Valjarne uporabljajo ciklokonverterje za nadzor hitrosti valjev.To zagotavlja dosledno obdelavo materiala in kakovost izdelkov.Sistem omogoča natančno nastavitev hitrosti valjanja.Podpira delovanje z visokim navorom in nizko hitrostjo.

6. Rudarska oprema

V rudarstvu se ciklokonverterji uporabljajo za pogon težkih strojev, kot so drobilniki in transporterji.Zagotavljajo zanesljivo napajanje v ekstremnih delovnih pogojih.To zagotavlja neprekinjeno delovanje in produktivnost.Idealne so za visokozmogljive, robustne aplikacije.

Ciklopretvornik proti inverterju

Vidik	Ciklopretvornik	Inverter
Vrsta pretvorbe	Direktni AC–AC (enostopenjska pretvorba)	DC–AC (dvostopenjski: usmernik + inverter)
Vmesni Oder	Brez DC povezave (0 V DC vodilo)	DC povezava običajno 300–800 V (LV) ali >1 kV (HV)
Pogostost Nadzor	Izhod ≈ 0–30 Hz (običajno ≤ 0,3 × vhodna frekvenca)	Izhod ≈ 0–400 Hz (industrijski), do kHz v pogonih
Izhodna frekvenca Razpon	Omejeno na ~10–30 % vhodne frekvence	0 Hz do več sto Hz (ali več)
Kakovost valovne oblike	THD običajno 20–40 %	THD običajno <5% with PWM and filtering
Harmonična vsebina	Dominantna harmoniki nizkega reda (5., 7. itd.)	Visokofrekvenčni harmoniki (lažje filtriranje)
Učinkovitost	~85–92 % (optimizirano za nizkofrekvenčno delovanje)	~90–98 % odvisno od topologije in obremenitve
Raven moči	Običajno 1 MW do >50 MW sistemov	Od <1 kW do sistemi z več MW
Nadzor Kompleksnost	Visoka (faza krmiljenje z več tiristorji)	Zmerno (digitalni nadzor na osnovi PWM)
Velikost	Velik odtis zaradi transformatorjev/reaktorjev	Kompakten zaradi visokofrekvenčno preklapljanje
Preklapljanje Naprave	SCR (tiristorji), linijsko komutirani	IGBT/MOSFET, samokomutirani
Hitrost odziva	počasi (odvisno od frekvence linije, desetine ms)	hitro (mikrosekunde do milisekunde)
Vhodna moč Faktor	Običajno nizka (0,5–0,8 zaostaja)	Visoka (0,9–0,99 z nadzornimi tehnikami)
Tipično Aplikacije	Velik sinhroni motorji, valjarne, vleka	VFD, obnovljivi energija, UPS, EV pogoni

Zaključek

Ciklokonverterji zagotavljajo neposredno frekvenčno pretvorbo izmeničnega toka v izmenični tok, zaradi česar so zelo primerni za aplikacije z visoko močjo, ki zahtevajo natančen in stalen nadzor izhodne frekvence.Njihovo delovanje temelji na nadzorovanem preklapljanju in segmentaciji valovnih oblik, ki jih podpirajo ključne komponente, kot so tiristorji in pretvorniški mostovi.Čeprav ponujajo prednosti, kot sta učinkovit nizkofrekvenčni izhod in upravljanje z visoko močjo, predstavljajo tudi izzive, kot so harmonično popačenje in zapletene zahteve glede krmiljenja.
