DAC8408FS: podatkovni list, pinout, funkcije in aplikacije

Ta vodnik pojasnjuje vse, kar morate vedeti o DAC8408FS, majhnem, a močnem čipu, ki digitalne signale spremeni v analogne.Vključuje štiri digitalne do analogne pretvornike (DACS) v enem paketu, zaradi česar je odličen za varčevanje prostora in zmanjšanje delov v vezju.Spoznali boste njegove funkcije, kako deluje, za kaj se uporablja in kako ga povezati in programirati.Če delate na projektih, kot so testna oprema, avtomatizacija ali avdio sistemi, vam bo ta vodnik pomagal kar najbolje izkoristiti DAC8408FS.

Katalog

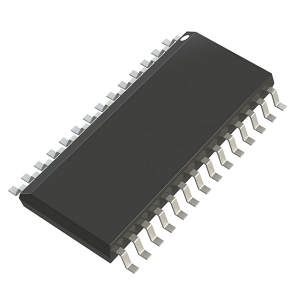

Pregled DAC8408FS

The DAC8408FS, del družine DAC8408 iz analognih naprav, predstavlja prefinjeno zasnovo v kraljestvu Quad 8-bitnih, ki pomnožijo CMOS digitalne-analogne pretvornike.Ta družina vključuje naprave, ki ponujajo visoko zmogljivosti s funkcijami, kot so štirje integrirani DAC v enem samem 28-pinskem paketu, kar zagotavlja kompaktne in učinkovite možnosti oblikovanja.Vsak DAC se ponaša z lastnim referenčnim vhodom in povratnim uporom, kar izboljšuje natančnost in nadzor.Naprave so opremljene z zaklepanjem podatkov na krovu, ki podpirajo operacije branja in pisanja, kar omogoča izboljšano funkcionalnost, kot je samodiagnostika pri ohranjanju zanesljivosti sistema.Značilnosti serije DAC8408 vključujejo ± 1/4 LSB končne točke linearnosti in zajamčene monotone zmogljivosti, DAC pa se ujemajo z 1%.Ta serija je zasnovana za združljivost z mikroprocesorjem in podpira štirivadrantno množenje za različne računalniške naloge.DAC8408 deluje na enem samem napajanju +5 V, zaradi česar je idealen za aplikacije za nizko porabo energije.Zasnovan je tako, da je odporna proti zaklepu in je združljiv tako z logiko TTL kot s CMOS, ki ponuja prilagodljivost na različnih digitalnih platformah.

Če želite, da vaše operacije nemoteno delujejo, je pametna poteza, če naročite v veliki meri.

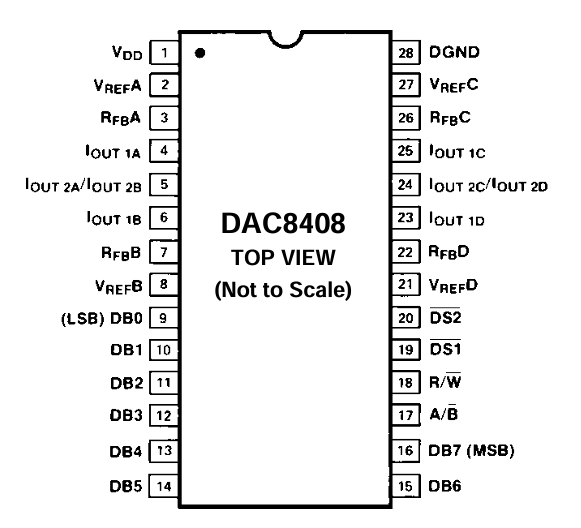

DAC8408FS PIN konfiguracija

Zatič	Ime	Opis
1	Vdd	Pozitivno napajanje
2	VRefA	Referenčna napetost vhod a
3	RFbA	Povratni upor a
4	IZunaj 1A	DAC A izhodni tok 1
5	IZunaj 2a / iZunaj 2B	DAC A/B izhodni tok 2
6	IZunaj 1b	DAC B izhodni tok 1
7	RFbB	Povratni upor b
8	VRefB	Referenčna napetost vhod B
9	DB0 (LSB)	Bit podatkov 0 (najmanj pomemben bit)
10	DB1	Bit podatkov 1
11	DB2	Podatkovni bit 2
12	DB3	Bit podatkov 3
13	DB4	Bit podatkov 4
14	DB5	Podatkovni bit 5
15	DB6	Podatkovni bit 6
16	DB7 (MSB)	Podatki bit 7 (najpomembnejši bit)
17	A/b	Naslov kanala DAC (A ali B)
18	R/w	Nadzor branja/pisanja
19	Ds1	Podatki Strobe 1
20	Ds2	Podatki Strobe 2
21	VRefD	Referenčna napetost vhod D
22	RFbD	Povratni upor d
23	IZunaj 1D	DAC D izhodni tok 1
24. 24	IZunaj 2C / iZunaj 2d	DAC C/D izhodni tok 2
25	IZunaj 1C	DAC C izhodni tok 1
26	RFbC	Povratni upor c
27	VRefC	Vhod referenčne napetosti c
28	DGND	Digitalna tla

DAC8408FS CAD modeli

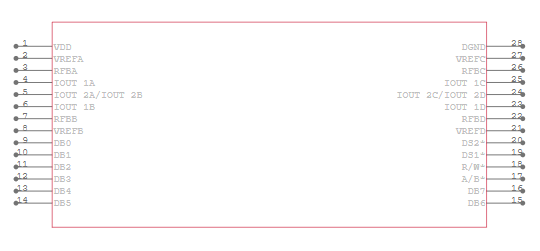

Simbol dac8408fs

Odtis dac8408fs

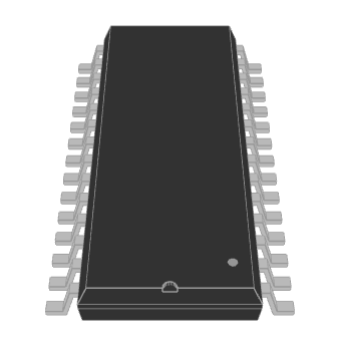

3D model DAC8408FS

Funkcije DAC8408FS

• Visoka linearnost in monotonost: DAC8408FS ponuja ± 1/4 LSB končne točke linearnosti, kar zagotavlja, da se izhodna analogna napetost linearno poveča s povečanjem digitalne vhodne vrednosti.Ta natančnost je dobra za aplikacije, ki zahtevajo natančen nadzor napetosti.Njegova zajamčena monotona zmogljivost pomeni, da se bo izhod držal enakomerno ali se spreminjal v isti smeri kot vhod, kar bo preprečilo neželeno vedenje, kot so napetostni padci med prehodi.

• DAC ujemanje: Vsak od štirih DAC -jev znotraj DAC8408FS se ujema z 1% drug od drugega.Ta visoka raven doslednosti zagotavlja, da vsi kanali delujejo enakomerno za aplikacije, kjer sočasno izhodi potrebujejo podobno natančnost, na primer v barvnem mešanju za video prikaze ali natančna kontrolna vezja.

• Združljivost mikroprocesorjev : DAC8408FS ima običajna 8-bitna TTL/CMOS, združljiva vhodna vrata.Ta združljivost mu omogoča neposredno povezovanje s priljubljenimi mikroprocesorji, kot so 6800, 8080, 8085 in Z80, kar olajša enostavno integracijo v obstoječe digitalne sisteme brez potrebe po dodatni strojni opremi za pretvorbo.

• Sposobnost branja/pisanja: Z zaklepanjem podatkov na krovu, ki podpirajo operacije branja in pisanja, DAC8408FS omogoča, da se podatki zapišejo v katero koli od štirih za zapah DAC in kasneje odčitajte nazaj.Ta sposobnost je dragocena za sisteme, ki izvajajo periodične prilagoditve ali samopregledovanje, saj omogoča sistemsko diagnostiko in spremljanje, ne da bi potrebovali dodatno vezje.

• Štiri kvadrant množenje: DAC8408F, ki podpira štiri-kvadrantno množenje, lahko obravnava bipolarne vhodne podatke, da ustvari tako pozitivne kot negativne izhodne napetosti.Ta funkcija je dobra za aplikacije, ki zahtevajo modulacijo ali druge procese, pri katerih se lahko polarnost signala razlikuje, na primer pri obdelavi zvoka ali nadzoru aktuatorja.

• Delovanje z enim dovodom: Naprava deluje na enem samem napajanju +5 V, ki poenostavi upravljanje energije v kompaktnih sistemih in zmanjšuje skupno porabo energije.Zaradi te funkcije DAC8408FS je idealen za naprave, ki se nanašajo na baterije ali druge aplikacije, kjer je učinkovitost energije prednostna naloga.

• Odporen proti zaskoku: Izboljšana uporna upornost DAC8408FS zagotavlja, da je naprava manj dovzetna za poškodbe, ki jih povzročajo nenadni ali prekomerni napetostni trni.Ta robustnost se uporablja v ostrih električnih okoljih ali v aplikacijah, kjer so nihanja napetosti pogosta, saj povečuje zanesljivost in dolgo življenjsko dobo naprave.

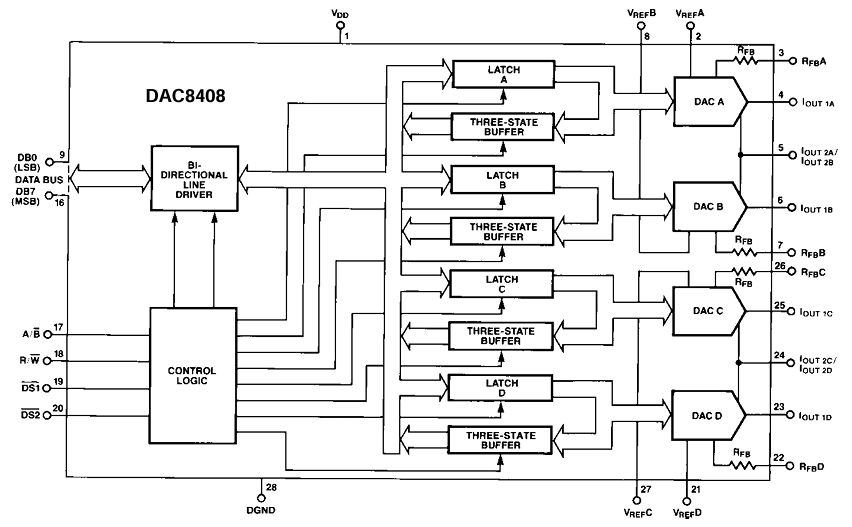

DAC8408FS blok diagram

The DAC8408FS je quad 8-bitni pomnožitev digitalnega do analognega pretvornika (DAC), zasnovan za hitrosti, natančne aplikacije.Notranji blok diagram razkriva, da združuje štiri neodvisne kanale DAC z oznako A do D. Vsak kanal vsebuje svoj zapah, tridržavni medpomnilnik in jedro DAC, kar omogoča posamezne digitalne konverzije na analogni.Digitalni podatki se vnesejo prek 8-bitnega podatkovnega vodila (DB0 do DB7), z najmanj pomembnim bitjem (LSB) na PIN 9 in najpomembnejšemu bitu (MSB) na PIN 16. Dvosmerna linija gonilnika vmešava ta vodilo z logiko notranjega nadzora in zapahi, ki jih urejajo kontrolni zatiči, kot so/b (branje) in izbirne linije (DS2).

Zaklepi hranijo digitalne vhodne podatke, preden jih pretvori ustrezen DAC, medtem ko tridržavni medpomnilniki omogočajo izolacijo ali prehod podatkov, odvisno od stanja logike kontrolne logike.Vsak DAC prejme svoj vhod referenčne napetosti (VREF A - D), kar omogoča neodvisno skaliranje analognih izhodov.DAC ustvarjajo trenutne izhode (iout1 in iout2 za vsak DAC), ki jih je mogoče uporabiti različno.Povratni upori (R_FB) so na voljo za vsak DAC za pomoč pri pretvorbi napetosti ali za konfiguracije seštevanja trenutnih seštevanja.Naprava se napaja prek V_DD (Pin 1) in ozemljena prek DGND (PIN 28), kar zagotavlja pravilno pristranskost za digitalno delovanje.Na splošno diagram prikazuje, kako se digitalni vhodni podatki selektivno zaskočijo in pretvorijo v analogne tokodne izhode pod nadzorom signalov naslova in branja/pisanja.

Specifikacije DAC8408FS

Parameter	Tip
Proizvajalec	Analogne naprave Inc.
Embalaža	Cev
Status dela	Zastarelo
Število bitov	8
Število pretvornikov D/A	4
Čas poravnave	250ns
Izhodni tip	Tok - Unbuffered
Diferencialni izhod	Ne
Podatkovni vmesnik	Vzporedno
Referenčni tip	Zunanji
Napetost - dovod, analog	5V
Napetost - Donosnost, digitalna	5V
INL/DNL (LSB)	± 0,5 (max), ± 1 (max)
Arhitektura	R-2R
Delovna temperatura	-40 ° C ~ 85 ° C.
Paket / ohišje	28-GOIC (0,295 ", 7,50 mm širine)
Paket dobaviteljskih naprav	28-tako natančno
Vrsta pritrditve	Površinski nosilec
Številka osnovnega izdelka	DAC8408

Aplikacije DAC8408FS

Samodejna preskusna oprema (jedla)

DAC8408FS se uporablja v samodejni preskusni opremi za nastavitev natančnih napetosti za testiranje elektronskih komponent in sistemov.To zagotavlja, da se vsaka komponenta ali preskusna sistema natančno oceni glede na uspešnost glede na določene standarde.Z dostavo nadzorovanih analognih izhodov, ki temeljijo na digitalnih vhodih, DAC8408F omogoča samodejno in ponovljivo testiranje.

Industrijska avtomatizacija

V industrijski avtomatizaciji DAC8408FS pretvori digitalne ukaze v ustrezne analogne signale, ki nadzorujejo stroje in procesne operacije.Ta aplikacija se uporablja za vzdrževanje natančnosti in učinkovitosti v avtomatiziranih proizvodnih linijah, kjer je potreben natančen nadzor strojnih funkcij, kot so hitrost, položaj in sila.

Večkanalni mikroprocesorski sistemi

DAC8408FS omogoča mikroprocesorjem hkrati upravljati z več analognimi izhodi v zapletenih sistemih, ki zahtevajo usklajeno delovanje po različnih kanalih.Ta funkcionalnost je dobra v aplikacijah, ki segajo od integracije podatkov z več senzorji do nadzora aktuatorjev, kjer sinhrona analogna izhodna proizvodnja poveča delovanje in integracijo sistema.

Digitalno nadzorovana prilagoditev operativnega ojačevalnika

Ta aplikacija vključuje uporabo DAC8408FS za digitalno kalibracijo odmične napetosti operativnih ojačevalnikov znotraj modelov vezja.Natančna prilagoditev odmika OP-AMP je pomembna za zmanjšanje izkrivljanja signala in izboljšanje natančnosti analogne obdelave signala.DAC8408FS omogoča natančno prilagoditev teh odmikov z digitalnimi vhodi, kar zagotavlja bolj stabilno in natančno delovanje analognih vezij.

Nadzor procesa

DAC8408FS se uporablja v sistemih za nadzor procesov, ki spremljajo in upravljajo industrijske procese.Digitalne parametre, kot so želeni temperaturi, tlaka ali pretoka, pretvori v analogne kontrolne signale.Ti signali se nato uporabljajo za prilagajanje kontrolnih elementov, kot so ventili in motorji, pri čemer zagotavljajo, da spremenljivke procesa ostanejo znotraj ciljnih pragov, optimizirajo učinkovitost in varnost procesa.

Digitalni atenutorji

V komunikacijskih sistemih in zvočni opremi DAC8408FS služi kot digitalni atenuator s prilagajanjem amplitud signala na podlagi digitalnih vhodov.To zagotavlja natančen nadzor nad trdnostjo izhodnih signalov, kar omogoča optimiziran prenos signala in sprejem v telekomunikacijah in fino uglašene zvočne izhode v sistemih za obdelavo zvoka.

DAC8408FS podobni deli

• DAC8411IDCKR

• DAC8311IDCKT

• DAC8411IDCKT

Koraki programiranja DAC8408FS

Razumevanje konfiguracije PIN

Pred programiranjem DAC8408FS je pomembno razumeti njegovo konfiguracijo PIN.DAC ima več pomembnih zatičev, vključno z vhodi podatkov (DB0 - DB7) za digitalne vrednosti, krmilne vhode (A/B, R/W, DS1, DS2) za izbiro kanala in mode DAC ter analogni izhodi (IOUT A, B, C, D).Poznavanje funkcije vsakega zatiča je bistvenega pomena za pravilno nastavitev in delovanje.

Nastavite referenčni vhod

Opis: DAC8408FS zahteva referenčno napetost (VREF), da nastavite lestvico analognega izhoda.Ta referenčna napetost je lahko od 0 do ± 20 V. Priključite stabilno referenčno napetost na Vref PIN, da zagotovite, da se razpon izhodne napetosti ujema z vašimi zahtevami za uporabo.Ta napetost bo določila največji izhodni tok iz izhodov DAC.

Konfigurirajte krmilne signale

Opis: Kontrolni signali se uporabljajo za izbiro, kateri od štirih kanalov DAC (A, B, C ali D) je aktiven in ali je DAC v načinu branja ali pisanja.Ti signali vključujejo DS1, DS2 (SELECT CHIP), A/B (Izbira kanala) in R/W (način branja/pisanja).Pravilno nastavitev teh signalov v skladu s tabelo izbire načina v podatkovnem listu DAC8408FS je ključnega pomena za pravilen prenos in delovanje podatkov.

Zapišite podatke DAC

Po nastavitvi krmilnih signalov, da izberete pravilen DAC kanal in načina pisanja, je naslednji korak, da se 8-bitni digitalni podatki (od 00 do FF v šesterokotniku) vnesejo v vhodne zatiče DB0-DB7.Uporabite digitalne podatke za vhode podatkov in nato zagotovite, da se pravilno zaklene z manipulacijo kontrolnih vhodov po zahtevah.Ta postopek prenaša digitalno vrednost v notranji register DAC in jo pretvori v ustrezno analogno napetost na izhodnem zatiču.

Preverite analogni izhod

Ko so podatki zapisani v DAC, lahko ustrezni analogni izhod izmerimo na IOUT PIN izbranega kanala DAC.Ta izhod je treba preveriti z multimetrom ali osciloskopom, da se zagotovi, da DAC digitalni vhod pretvori v pravilno analogno napetost, ki mora biti sorazmerna z referenčno napetostjo in digitalno vrednostjo.

Ponovite za druge kanale

Če morate nastaviti izhode za več kanalov, ponovite zgornje korake za vsak kanal.Vsak kanal je mogoče neodvisno nastaviti z različnimi digitalnimi vrednostmi, ki omogočajo, da se več analognih izhodov hkrati uporablja za različne aplikacije.

DAC8408FS PREDNOSTI

Integrirani Quad DACS

DAC8408FS vključi štiri 8-bitne DAC v en sam 28-polni paket.Ta edinstvena zasnova konsolidira več funkcionalnosti znotraj ene naprave, kar poenostavi oblikovanje vezja.Številni imajo koristi od zmanjšanega števila komponent, kar posledično zmanjšuje potreben prostor in znižuje skupne stroške sistema.Ta integracija prav tako poveča doslednost uspešnosti med kanali DAC zaradi ujemajočih se električnih značilnosti, ki so značilne za eno samo zasnovo IC.

Združljivost mikroprocesorjev

Naprava je združljiva s standardnimi 8-bitnimi mikroprocesorji, kot so 6800, 8080, 8085 in Z80.To zagotavlja enostavno integracijo v obstoječe digitalne sisteme brez potrebe po dodatni vmesni strojni opremi ali obsežni prilagoditvi programske opreme.DAC8408FS lahko neposredno sprejme digitalne signale teh procesorjev, kar olajša brezhiben in učinkovit postopek oblikovanja sistema.

Funkcija branja/pisanja s pomnilnikom na krovu

DAC8408FS, opremljen z zaklepanjem podatkov na krovu, ki so sposobni brati in pisati operacije, omogoča dinamično upravljanje podatkov.Ta sposobnost omogoča zapisovanje novih podatkov v DACS in preverjanje obstoječih podatkov v enem ciklu, ki podpirajo aplikacije, ki zahtevajo visoko zanesljivost in natančnost, kot so avtomatizirana preskusna oprema in sistemi za nadzor digitalnih povratnih informacij.

Delovanje z enim dovodom

DAC8408FS deluje na enem samem napajanju +5 V, kar poenostavi zasnovo napajanja.To je koristno v sistemih z omejenim prostorom ali v aplikacijah, kjer je potrebno vzdrževanje minimalistične arhitekture napajanja.Delovanje z enim doplačilom pomaga tudi pri zmanjšanju celotne porabe energije in potencialnih vprašanjih, povezanih z povezovanjem z dvojno oskrbo, kot so težave s hrupom in stabilnostjo.

Nizka poraba energije

DAC8408FS je s dovodnim tokom samo 1,0 mA pri 25 ° C odlična izbira za aplikacije, ki so občutljive na moč.Njegova nizka poraba energije je idealna za naprave, ki jih poganjajo baterije, prenosne instrumente in vse druge aplikacije, kjer je energetska učinkovitost prednostna naloga, podaljšanje življenjske dobe baterije in zmanjšanje toplotnih težav v gosto pakiranih elektronskih sklopih.

Zasnova odporna proti zaskoku

Izboljšana uporna upornost DAC8408FS zagotavlja, da je naprava močnejša proti nepričakovanim napetostnim trnom ali tokovi, ki lahko povzročijo trajno škodo.Če izboljšate zanesljivost in operativno varnost naprave, zasnova odporna proti zapahu zmanjšuje tveganje dragih odpadkov in vzdrževanja.

DAC8408FS dimenzije embalaže

• Vrsta paketa: 28-Led SIIC_W (široko majhno obrisno integrirano vezje)

• Širina telesa: Približno 7,50 mm (0,295 palcev)

Proizvajalec dac8408fs

DAC8408FS, quad 8-bitni pretvornik digitalnega do analognega pretvornika (DAC), je izdelal aNalog Devices Inc. , priznani vodja v industriji polprevodnikov.Analog Devices Inc. Znana po inovativnih analognih, mešanih signalnih in digitalnih obdelavi signalov (DSP), ki ima zgodovino, da proizvaja visokozmogljive komponente, ki služijo široko paleto aplikacij, od avtomobilskih sistemov do telekomunikacijske in industrijske opreme.DAC8408FS je del njihove obsežne linije izdelkov, ki prikazuje svojo zavezanost kakovosti in natančnosti na področju elektronskih komponent.

Zaključek

DAC8408FS izstopa kot močna in kompaktna rešitev za pretvorbo digitalnih signalov v analogne izhode v več kanalih z visoko natančnostjo.S funkcijami, kot so zaklep za branje/pisanje, štiri-kvadrantno množenje in robustna upornost za zapah, ponuja zanesljive zmogljivosti v različnih aplikacijah, od nadzora procesa do digitalno nadzorovanega zvočnega slabljenja.Ta vodnik je podrobno opisal svoje specifikacije, funkcije in programske metode, ki opredeljujejo znanje, potrebno za učinkovito integracijo DAC8408FS v visokozmogljive digitalne sisteme.
