DPDT stikala: vrste, funkcije, aplikacije in primerjava

Ta vodnik pojasnjuje vse, kar morate vedeti o stikalih DPDT, ki so posebna stikala, ki lahko hkrati nadzirata dva vezja.Pokaže, kako stikalo deluje v notranjosti, kakšne so različne vrste in kako se uporabljajo v projektih.Spoznali boste preklop, rocker, diapozitiv, zaklepanje in trenutne vrste stikal DPDT.Primerja stikala DPDT na druge vrste stikal in poudarja njihove dobre in slabe strani, kar vam pomaga razumeti, kdaj in zakaj jih uporabljati.

Katalog

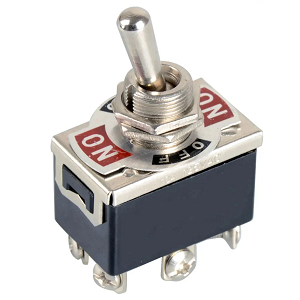

Kaj je stikalo DPDT?

A Dvojni dvojni met z dvojnim pol (DPDT) Stikalo je mehanska komponenta, ki omogoča nadzor nad dvema ločenima električnimi vezji z enim samim stikalom.Znotraj stikala sta dva neodvisna pola, vsak nadzoruje svoje vezje in vsak pol se lahko poveže z enim od dveh izhodov.Ko preklopite stikalo, oba vezja hkrati spremenita poti.Pomislite na stikalo DPDT kot dve stikali z dvojnim metanjem z enim enolico (SPDT), povezana skupaj in delujeta hkrati.

Odvisno od modela so stikala DPDT v dveh skupnih vrstah: vklop in vklop.Vklopna stikala neposredno med dvema izhodom, medtem ko vrsta vklopa vključuje sredinski položaj, ki prekine oba izhoda.To stanje srednjega "izklopa" je koristno, ko morate začasno ustaviti vezje.Ker nadzoruje dva vezja hkrati, lahko stikalo DPDT poenostavi modele z zamenjavo dveh ločenih stikal z eno.

Struktura stikala DPDT

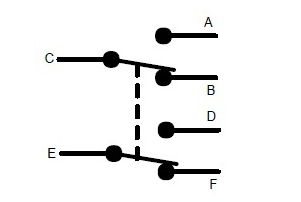

Slika 2. Stikalna postavitev stikala DPDT

Ime terminala	Funkcionalni opis
C (skupno 1)	Glavni terminal prvega pola;se poveže z A oz B, odvisno od položaja stikala
A (št 1)	Običajno odprt stik prvega pola;Povezava s C. Ko se stikalo preklopi na eno stran
B (NC 1)	Običajno zaprt stik prvega pola;Povezava s C. Ko je stikalo v privzetem položaju
E (skupno 2)	Glavni terminal drugega pol;se poveže z D ali F, odvisno od položaja stikala
D (št. 2)	Običajno odprt stik drugega pol;povezuje z e Ko se stikalo preklopi na eno stran
F (NC 2)	Običajno zaprt stik drugega pol;povezuje z e Ko je stikalo v privzetem položaju

Kako deluje stikalo DPDT?

Stikalo DPDT spremeni pretok toka v dveh vezjih s preklapljanjem med dvema nizoma izhodnih sponk.Vsak pol povezuje en vhod (priključek COM) na enega od dveh izhodov (NO ali NC), odvisno od položaja stikala.Ko preklopite stikalo na eno stran, se skupni sponki povežejo z enim nizom izhodov.Prevrnite ga drugače, ki jih poveže z nasprotnim nizom.Ta funkcija omogoča stikalo, da obrne smer toka ali spremeni poti vezja.Različica vklopa se preklopi med dve aktivni stanji, medtem ko različica vklopa vključuje sredinski položaj, ki razbije vezje, uporabno, če morate začasno ustaviti ali onemogočiti oba vezja.

Druga pomembna razlika je, ali je stikalo trenutno ali vzdrževano: trenutno stikalo se ob sprostitvi vrne v prvotni položaj, medtem ko vzdrževano stikalo ostane v svojem položaju, dokler se ročno ne obrne.Začasna vrsta se uporabljajo za začasna dejanja, kot sta testiranje ali izbira načina, medtem ko so vztrajne vrste prednostne za stabilen, dolgoročni nadzor v aplikacijah, kot sta preklop napajanja ali smer motorja.

Vrste stikal DPDT

DPDT stikala so v različnih fizičnih slogih in mehanskih konfiguracijah.Vsaka vrsta je prilagojena za posebne naloge ali okolja.

Standardni preklop

Standardno preklopno stikalo DPDT ima ročico v slogu netopirja, ki ga je mogoče preklopiti na različne položaje, ki ponuja močne taktilne povratne informacije.Ta vrsta stikala se uporablja v aplikacijah, kjer je potreben jasen ročni nadzor, na primer industrijske krmilne plošče, generatorski sistemi in različne vrste strojev.Preklopna zasnova olajša in začuti, v katerem položaju je stikalo, kar je uporabno v okoljih, kjer je potrebno hitro in samozavestno preklapljanje.

Kot stikalo z dvojnim polom dvojnega metanja (DPDT) lahko standardna različica preklopa naenkrat nadzoruje dva ločena vezja.Vsak pol ima dva meta, kar omogoča, da se vsak vezje poveže z enim od dveh izhodov.Zaradi tega je stikalo idealno za obratno motorično smeri, preklop med dvema viroma ali preklop med operativnimi načini v zapletenih sistemih.

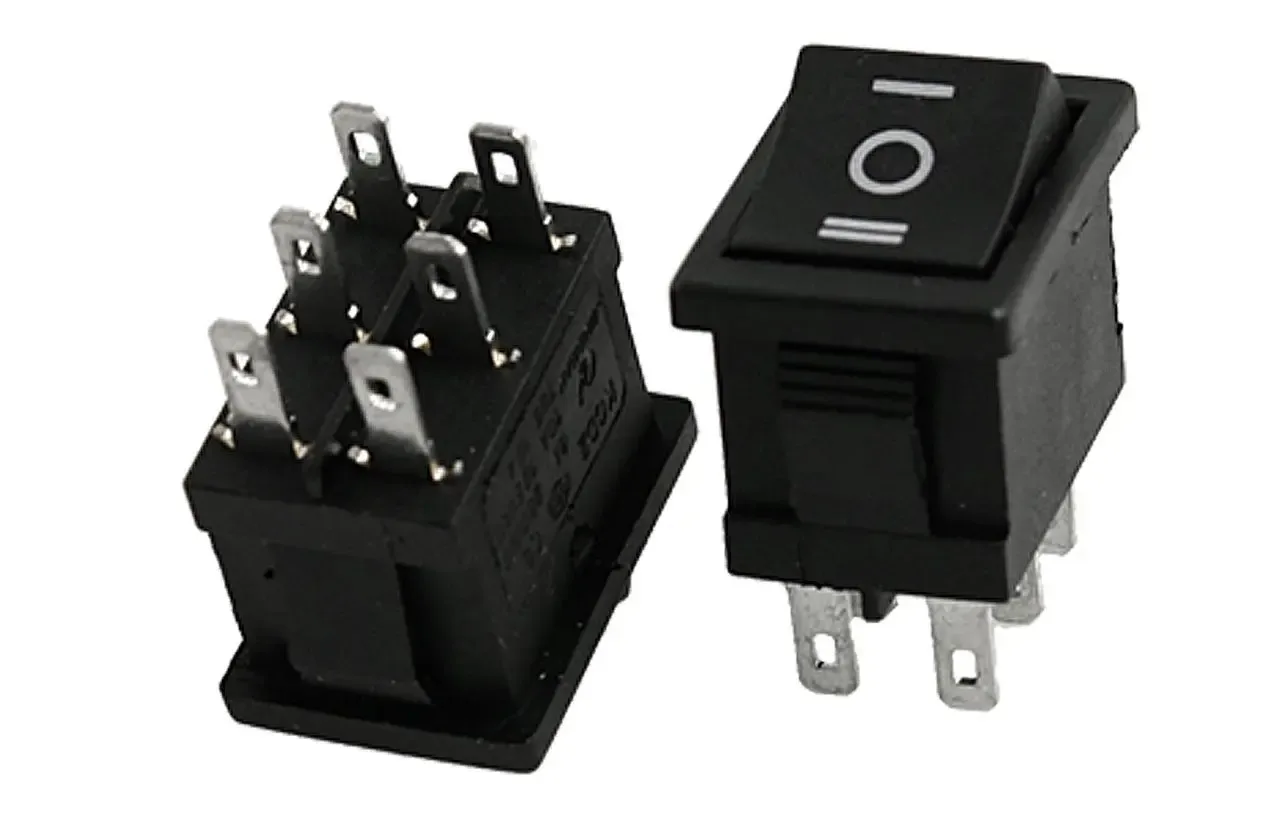

Slika 3. Standardni preklop

Rocker Switch

Rocker Switch je vrsta stikala DPDT, ki deluje s pritiskom na eno stran ravnega, vrtljivega aktuatorja, zaradi česar se druga stran dvigne.Za razliko od bolj mehanskega občutka stikalnega stikala, rocker stikala ponujajo bolj gladko, tišjo delovanje, zaradi česar so idealni za aplikacije, kjer je zaželen bolj poliran ali nizko profilni vmesnik.Njihova površina sedi ali rahlo dvignjena s plošče, ki prispeva k čisti in sodobni estetiki, zato jih običajno najdemo v gospodinjskih aparatih, medicinski opremi in pisarni.

Funkcionalno lahko stikalo rockerja DPDT nadzoruje dva ločena vezja, pri čemer lahko vsak pol preklopite med dvema izhodnima sponkama.To omogoča enake vsestranske aplikacije, ki jih vidimo v drugih oblikah DPDT, kot so nadzor nad smeri motorja, preklop vezja ali preklop načina, vendar z elegantnim vmesnikom in pogosto izboljšano enostavnost uporabe.

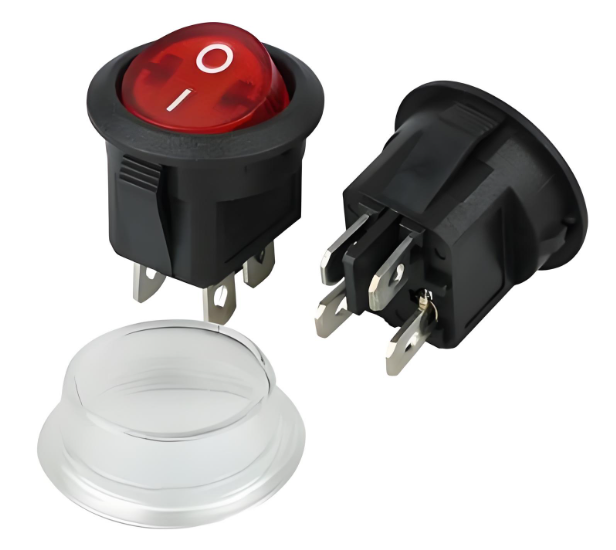

Slika 4. Rocker Switch

Diapozitiv

Diapozitivno stikalo je vrsta stikala DPDT, ki deluje s premikanjem majhnega aktuatorja vodoravno ali navpično vzdolž ravne steze.Namesto da bi se preleteli ali zibali, preprosto potisnite stikalo, da se premika med položaji, kar zagotavlja nizko profilno intuitivno metodo spreminjanja stanj.Diapozitiva so naklonjena kompaktnim elektronskim napravam, kot so zvočni mešalniki, ročni instrumenti, daljinski upravljalniki in elektronika.

Tako kot vsa stikala DPDT je ​​tudi diapozitiv lahko preklopno dve ločeni vezji hkrati, pri čemer se vsak pol povezuje z enim od dveh metov.To omogoča različne funkcije, kot so preobrat polarnosti, usmerjanje signala ali izbira več načinov, vse v majhnem odtisu.Drsna dejanja daje jasne povratne informacije in pogosto drži svoj položaj, zaradi česar je zanesljiv za aplikacije, kjer se je treba izogibati naključnemu preklopu.

Slika 5. diapozitiv

Stikalo za zaklepanje

Zaklepno stikalo je vrsta stikala DPDT, ki vključuje mehanski mehanizem zaklepanja, da se pogon trdno drži na mestu, ko je vključen.Če želite spremeniti položaj stikala, morate uporabiti dodatno silo ali izvesti določeno gibanje, na primer vlečenje, potiskanje ali zvijanje aktuatorja.Ta dodana odpornost zagotavlja, da stikalo ni slučajno preklopljeno, zaradi česar je zelo primeren za varnostno kritične sisteme, industrijske stroje, letalske plošče in visoko vibracijska okolja, kjer lahko nenamerno delovanje privede do okvare ali nevarnosti.

Funkcionalno še vedno deluje kot dvojno stikalo z dvojnim polom, kar pomeni, da lahko nadzira dva neodvisna vezja, pri čemer se vsak preklopi med dvema izhodom.To zagotavlja vsestranski nadzor, hkrati pa ohranja varno, namerno delovanje.Močna konstrukcija in izboljšan varnostni mehanizem zaklepnega stikala sta dragocena v kontekstih, kjer je zanesljivost, trajnost in namera operaterja.

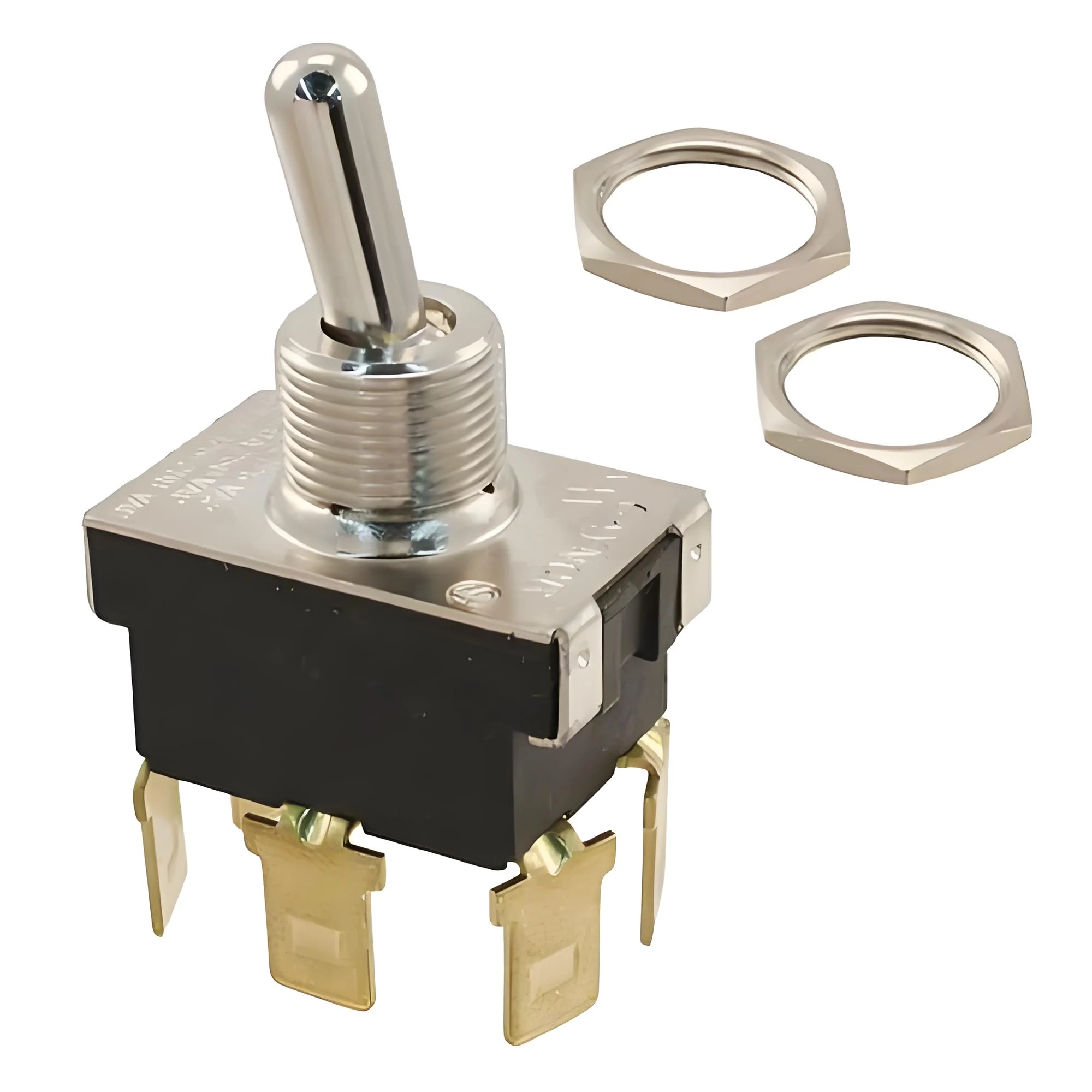

Slika 6. Zaklepno stikalo

Trenutni dpdt

Močno stikalo DPDT je ​​vzmetno naloženo stikalo, ki se ob izidu vrne v privzeti položaj.Za razliko od zaklepajočih stikal, ki ostanejo na mestu, se trenutno stikalo ohranja samo, medtem ko aktivno pritisnete ali zadržite.Zaradi tega je zelo primeren za začasne funkcije, kot so sprožitev dogodkov, pošiljanje krmilnih signalov ali vključevanje kratkoročnih povezav v sistemih.Skupne aplikacije vključujejo preskusno opremo, kontrolne plošče, robotske sisteme aktiviranja in druge vmesnike, ki jih je treba na kratko, ročni vnos.

Kot stikalo z dvojnim dvojnim dvojnim metanjem trenutni tip še vedno nadzoruje dva neodvisna vezja hkrati, pri čemer se vsak pol preklopi med dvema metama.Ta zmogljivost omogoča, da se uporablja za naloge, kot so vzvratna polarnost motorja, za trenutek preklopite dvojne izhode ali pošiljanje hitrih impulzov v sistemih za avtomatizacijo.Njegov vgrajeni spomladanski mehanizem zagotavlja hitro ponastavitev, ki je idealen za preprečevanje dolgotrajnega ali nenamernega angažiranja vezja.

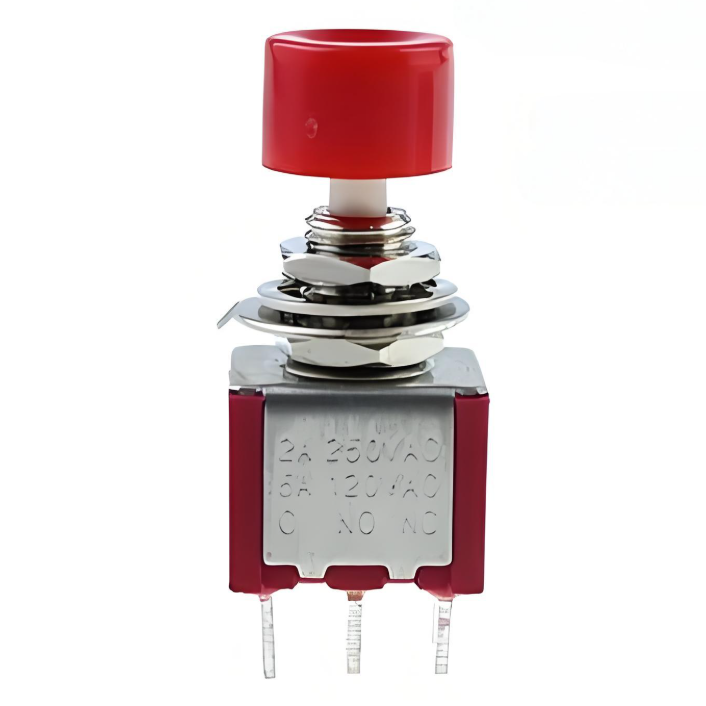

Slika 7. Trenutni dpdt

Uporaba stikala DPDT za nadzor motorja DC

Dvojno stikalo z dvojnim polom (DPDT) je praktična in široko uporabljena metoda za obratno smer motorja DC.Deluje podobno kot ročni vezje H-Bridge, kar omogoča spremembo polarnosti napetosti, dobavljene na motor.Ta sprememba polarnosti spreminja smer toka skozi motor, kar posledično obrne njegovo vrtenje.

Slika 8. DPDT preklopite na motorično povezavo

V prikazanem tokokrogu je napajanje priključeno na sredinske sponke stikala DPDT, označene s C in D. Motor je povezan po zgornjih sponkah, A in B. Spodnji terminali, E in F, sta navzkrižni na vrh: terminal E je povezan z B, F pa je povezan z A. To navzkrižno povezavo je ključno.Ko se stikalo preklopi v en položaj, tok teče skozi motor v eno smer, zaradi česar se vrti v smeri urinega kazalca.Preklop stikala na nasprotni položaj obrne tok, zaradi česar se motor vrti v nasprotni smeri urinega kazalca.

Kaj je preklopno stikalo DPDT?

Preklopno stikalo DPDT je ​​specifična vrsta DPDT, ki za spreminjanje stanj uporablja ročico (ali "ročaj netopirja").Preklopno dejanje daje trden, opazen klik, kar je koristno, če je pomembna ročna potrditev.Večina preklopnih stikal DPDT ima konfiguracijo.To vam omogoča, da preklopite med dvema potjo in tudi popolnoma odklopite oba vezja v sredinskem položaju.

Notranjost deluje preklopno stikalo, kot sta dve sinhronizirani stikali SPDT.To mu omogoča upravljanje dveh ločenih signalov ali daljnovodov hkrati, kot so žive in nevtralne žice v izmeničnih vezjih.Ta stikala so pogosta pri krmilnikih po morju, armaturnih ploščah vozil in robustni opremi.Številni so zaprti, da se upirajo vodi, prahu in umazanijo, izpolnjujejo standarde IP za ostra okolja.

Primerjava DPDT z drugimi vrstami stikal

Tip stikala	Nadzorna sposobnost	Število vezij Nadzorovano	Možnosti izhoda	Tipična uporaba	Sinhronizirano stikalo
Spst	Preprosto vklop/izklop	1	1	Osnovna svetloba ali nadzor moči	Ne
SPDT	Preklopi en vhod med dvema izhodom	1	2	Usmerjanje signala, osnovna izbirna stikala	Ne
DPDT	Preklopi dve vezji med dvema izhodom	2	2 na vezje (skupaj 4)	Vzvratna prevleka motorja, dvojni sistem sistema	DA
Tristransko stikalo	Nadzoruje eno vezje z dveh lokacij	1	2 položaja	Domača osvetlitev iz več točk	Ne
Vrtljivo stikalo	Izbira med več izhodi v rotaciji	1 (ali več, odvisno od zasnove)	Več	Izbirniki zvočnih vhodov, ventilatorji z večstopenjskimi	Ne (ponavadi ne dvojna sinhronizacija)

Prednosti in slabosti

Prednosti

• Hkrati nadzoruje dva vezja.

• Nadomešča dva stikala SPDT in zmanjša dele.

• Omogoča preobrat polarnosti in preklop z dvojnim načinom.

• Združljiv z AC in DC sistemi.

• Mehanska zasnova je preprosta in zanesljiva.

Slabosti

• Dražje od vrst SPST/SPDT zaradi notranje zapletenosti.

• Ročno delovanje nima pametnih funkcij, kot so daljinski upravljalnik ali povratne informacije.

• Lahko zavzame več prostora na natrpanih vezjih.

• Pri preklopu induktivnih obremenitev z visoko močjo potrebuje zaščitne komponente.

Aplikacije stikal DPDT

DPDT stikala se uporabljajo kjer koli morate nadzorovati dva vezja hkrati.Nekatere značilne uporabe vključujejo:

DC nadzor motorja

DPDT stikala lahko spremenijo smer, s katero se vrti DC motor.To se naredi tako, da prelijemo pretok električnega toka.Če na primer gradite robota ali majhen stroj, boste morda želeli, da se kolesa ali roke premikajo naprej in nazaj.Stikalo DPDT lahko to zgodi enostavno, samo tako, da ga tako ali drugače prevrnete.

Izbira vira napajanja

Včasih mora naprava delati z več kot enim virom napajanja, kot je preklapljanje med baterijo in stensko vtičnico.Stikalo DPDT omogoča preprosto spremembo iz glavnega napajanja v varnostno kopijo.To pomaga ohranjati nemotene stvari med zmanjšanjem električne energije ali ko en vir ni na voljo.

Avdio usmerjanje

V zvočnih sistemih boste morda želeli izbrati med različnimi zvočnimi vhodi (kot je mikrofon ali glasbeni predvajalnik) ali izhodi (kot so slušalke ali zvočniki).Stikalo DPDT vam lahko pomaga izbrati, kateri vhod želite uporabiti ali kam naj gre zvok, samo s prelivanjem stikala.

Modelne železnice

Modelni vlakni kompleti pogosto uporabljajo stikala DPDT za nadzor smeri vlakov.Stikalo lahko obrne polarnost tirov, kar spremeni smer, v kateri se vlak premika.To doda več zabave in nadzora v nastavitev vlaka.

Osvetlitev

DPDT stikala lahko pomagajo pri nadzorovanju luči v bolj zapletenih nastavitvah.Na primer, če imate svetlobno napeljavo z več kot enim vezjem ali stopnjo svetlosti, lahko DPDT stikalo izberete, kako svetla je luč ali katera skupina luči naj vklopi.

Sistemi za avtomatizacijo

V sistemih, ki običajno delujejo samodejno, lahko še vedno obstajajo časi, ko mora človek prevzeti nadzor.DPDT stikalo lahko deluje kot ročni preglasitev, kar omogoča osebi, da prevzame nadzor, kadar je to potrebno.Uporablja se lahko tudi za preklapljanje med različnimi načini delovanja, kar daje večjo prilagodljivost pri delu sistema.

Zaključek

DPDT stikalo je koristno, saj lahko z enim preprostim premikom nadzoruje dve električni poti hkrati.Deluje kot dva manjša stikala, ki delujeta skupaj.Obstajajo različni slogi stikal DPDT, kot sta preklop ali diapozitiv, vsak je narejen za različna opravila.Ta stikala so odlična za stvari, kot so spreminjanje smeri motorja, izbira med viri električne energije ali dajanje ročnega nadzora v samodejnih sistemih.Medtem ko lahko stanejo več in zavzamejo več prostora kot osnovna stikala, njihova sposobnost ravnanja z dvema vezjem hkrati naredi pametno izbiro za številne električne naloge.
