DS3231 RTC modul Pojasnjeno: Pin diagram, specifikacije in mikrokontroler povezovanje

V obdobju, kjer je natančno vzdrževanje končnega tehnološkega napredka, so se naprave v realnem času (RTC) pojavile kot potrebne komponente v neštetih aplikacijah.Od sistemov GPS, ki zahtevajo neprimerljivo natančnost časa do operacij strežnika, ki temeljijo na zanesljivi sinhronizaciji, RTC moduli temeljijo na funkcionalnosti sodobnih sistemov.Te naprave, opremljene z varnostnimi kopijami baterije, delujejo brezhibno tudi med motnjami v moči in zagotavljajo neprekinjeno sledenje časa v resnih scenarijih.Med nešteto modulov RTC, ki so na voljo, DS3231 izstopa kot znak natančnosti in zanesljivosti.S svojim temperaturno kompenziranim kristalnim oscilatorjem in naprednimi funkcijami je postal najljubši.Ta članek se vgradi v zmogljivosti DS3231, ki prikazuje njegovo integracijo s platformami Arduino, raziskuje njene raznolike aplikacije in poudarja tehnične inovacije, ki so temelj, ki je temeljni v časovno občutljivih projektih.

Katalog

Pregled modula RTC DS3231

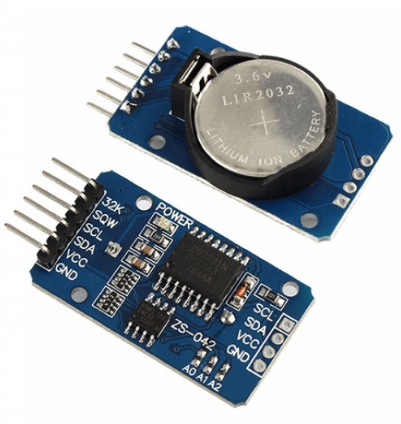

The DS3231 Modul RTC sije z izjemno natančnostjo, ki ga dolguje temperaturno kompenziran kristalni oscilator, vgrajen znotraj.Njegov pomen postane očiten v nepredvidljivih scenarijih, kjer lahko prekinitve moči izzovejo neprekinjenost časovnega vzdrževanja, vendar varnostno kopiranje akumulatorja modula ohranja njegovo delovanje brez napora.Modul zajame čas s natančno pozornostjo na sekunde, minute in ure.Poleg tega ponuja celovite podrobnosti o koledarju, vključno z dnevnim, mesecem in letom, prilagodljivim 12-urnim ali 24-urnim formatom.Kristalni resonator na krovu znatno zmanjša časovni odmik, kar zagotavlja neprimerljivo konsistentnost časa.

DS3231 se znajde v nešteto elektronskih projektov, ki zahtevajo natančno upravljanje časa.Primeri vključujejo sisteme za zapisovanje podatkov in aplikacije za načrtovanje.Modul zagotavlja, da se dejavnosti izvajajo zanesljivo in natančno.Njegovo sodelovanje z AT24C32 EEPROM širi možnosti shranjevanja podatkov in dodaja vsestranskost Project.To kombinacijo lahko cenite, ki poenostavi ravnanje s podatki in okrepi natančnost.Ta sinergija ponazarja globoko razumevanje vključevanja naprednih funkcij modula, na koncu poenostavi zapletene sisteme in prikazuje strokovno znanje, potrebno za učinkovito upravljanje modulov RTC.

Konfiguracija pin

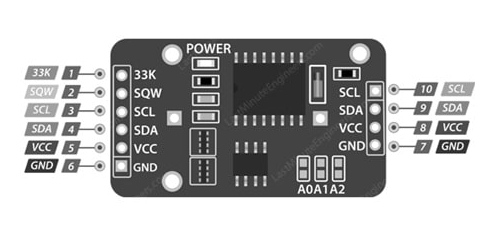

Ime pin	Opis
33K	To je izhodni zatič, ki zagotavlja kompenzirano temperatura in natančna referenčna ura.
SQW	Zagotavlja kvadratni val pri različnih frekvencah in tudi služi kot prekinitveni signal.
Scl	Serijska ura (CLK), ki se uporablja predvsem v I2C komunikacija.
Sda	Serijski podatki, ki se uporablja v komunikaciji I2C.
Vcc	Napajalni zatič modula;Povežite ga s 3.3V ali 5V.
Gnd	Ozemljitveni zatič, ki se uporablja za zagotavljanje skupnega.

Lastnosti in specifikacije

Značilnost	Podrobnosti
Delovanje napetosti	Funkcije z nizkimi napetostmi
Ponastavitev funkcionalnosti	Pritisk za ponastavitev časa
Varnostno kopiranje baterije	Vključuje varnostno kopijo baterije
I2C vmesnik	Dvosmerni, 400 kHz za hiter prenos
EEPROM	32 bajtov za branje/pisanje in shranjevanje podatkov
Načini RTC	Deluje v 12-urnih ali 24-urnih oblikah
Preklop vira napajanja	Samodejno preklopi iz vira napajanja v integral baterija
Izhod kvadratnega vala	Programirljivo po nujnosti
Podatki o vzdrževanju časa	Vzdržuje sekunde, minute, ure, dneve, tedne, mesece, in leta
Vrsta paketa	16, 300 kilometrov SO paket
Območje obratovanja	-45 ° C do -80 ° C.
Največja napetost (VCC)	+0,3 voltov
Natančnost temperature	± 3 ° C.
Območje delovne napetosti	2.3V do 5,5V
Tok varnostne kopije baterije	500 Ma
Natančnost @ -40 ° C do 80 ° C	± 3,5 ppm
Natančnost @ 0 ° C do 40 ° C	± 2,0 ppm

Brezhibna integracija DS3231 z Arduino Uno

Izkušnja integracije modula DS3231 z Arduino Uno je podobna zadovoljujoči sestavljanki, kjer se vsak kos poravna, da tvori skladno sliko.DS3231 izstopa zaradi svoje sposobnosti, da natančno spremlja čas in še naprej nemoteno odteče, tudi ko se zunanja moč odbije, za razliko od običajnih sistemskih ur, ki v takih trenutkih spopadajo.

Povezave

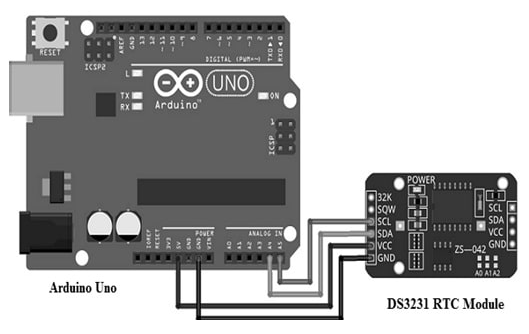

• Pin dodelitve: Integracija vključuje dodelitev zatičkov A4 in A5 Arduino Uno in A5 zatin SDA in SCL na DS3231.

• Moč in tla: Vzpostavitev moči in tal je tako enostavna kot povezovanje zatičev VCC in GND med naprav.

Komunikacija

• Protokol: S sprejetjem komunikacijskega protokola I2C modul obljublja učinkovit prenos podatkov in spodbuja brezhiben dialog med komponentami.

Spremljajoči scenarij vas ne vodi samo z nastavitvijo DS3231 z Arduino, ampak tudi oživi modul, ko z spretnostjo prinaša čas.Ko se dotakne namenskih knjižničnih funkcij, olajša komunikacijo I2C in zgovorno premosti pretvorbo med binarno kodirano decimalno (BCD) in standardnimi decimalnimi oblikami.Ko je naložen, ta skript Arduino spremeni v budnega časa, ki dejansko prikazuje podatke ure s serijskim monitorjem.DS3231 resnično loči, je njegova trdna natančnost v času vzdrževanja, ki ohranja to natančnost, tudi če je sekvencirana od svojega vira energije.Ta dosledna zanesljivost vnaša zaupanje v svojo uporabo v različnih scenarijih, zaradi česar ni le tipa, ampak tudi tiha priča o prehodu trenutkov.

Uporaba modula DS3231 RTC

Modul RTC DS3231 služi številnim vlogam v situacijah, ki zahtevajo natančno upravljanje časa.Njegova uporaba sega od osebnih pripomočkov, kot so prenosni računalniki, računalniki in pametni telefoni, kjer brezhibno uskladi čas z drugimi računalniškimi funkcijami.Za naprave, osredotočene na ohranjanje moči, kot je mobilna elektronika, je njegova učinkovitost porabe energije večinoma primerna.Zlasti njegova spretnost pri povezovanju s hitrim komunikacijskim aparatom okrepi svojo uporabo v prenosnih tehnologijah, vključno s sistemi GPS.

Časovno vzdrževanje različnih tehnologij

Tehnološki svet je priča vsestranski uporabi DS3231, ki se nahaja v igralnih konzolah in robotiki.Ti sektorji se zanašajo na natančno natančnost za dvig standardov uspešnosti in izboljšanje interaktivne izkušnje.Merilni števci uporabljajo modul za natančno dokumentiranje podatkov o porabi in vam pomagajo pri prizadevanjih za upravljanje energije.

Projekti mikrokontrolerja

Kot ključni element v mikrokontrolerskih podvigih, zlasti s platformami Arduino in Raspberry Pi, DS3231 zagotavlja, da časovno občutljive operacije delujejo brez prekinitve.Modul lahko zelo upoštevate njegovo zanesljivost, če upoštevate osnovno komponento tako v učnih okoljih kot v zapletenih profesionalnih projektih.

Sistemi, občutljivi na čas

Sistemi, ki delujejo na nevarnem času - na primer strežniki in zapisovalci podatkov - iz natančnosti DS3231 črpajo ogromno prednost.Za te aplikacije je koristna dosledna uskladitev z mednarodnimi časovnimi meritvami.Modul predstavlja proračunsko prijazno alternativo za vzdrževanje časovnih standardov po vsem svetu, ki privlači tiste, ki na stroškovno zavedni način iščejo optimalno natančnost časovne natančnosti.Njegova uvajanja povečuje funkcionalno sposobnost teh sistemov, kar omogoča izboljšano obdelavo in analizo podatkov, kar postaja vse bolj dinamične, ko se sistemi razvijajo.
