Razvoj kompaktnega menjalnega vezja s čipom PS021

Kapacitivni senzorji so spremenili polje natančnih meritev s preoblikovanjem subtilnih sprememb v kapacitivnosti v uporabne podatke.Njihova vsestranskost, skupaj z izjemno ločljivostjo in temperaturno stabilnostjo, jih je nudila v različnih panogah.Vendar merjenje vrednosti kapacitivnosti pod 10 pf predstavlja izjemne izzive zaradi vpliva potepuških in parazitskih kapacitivnosti, ki zahtevajo napredne modele vezja z izboljšano občutljivostjo in dinamičnim razponom.Ta članek se v ACAM-u izkoristi v inovativni čip PS021, vrhunsko rešitev, ki na novo definira merjenje kapacitivnosti s pretvorbo časa do digitalne pretvorbe, ki nudi neprimerljivo natančnost, učinkovitost in prilagodljivost v različnih aplikacijah senzorjev.

Katalog

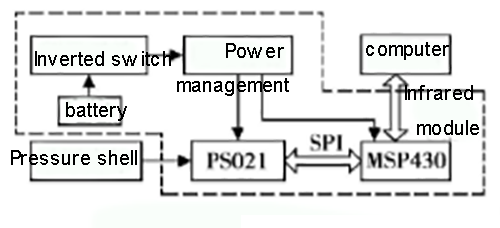

Modul za merjenje kapacitivnosti

Merilni modul za mikro kapacitance je kompaktna in prefinjena naprava, zasnovana za natančno merjenje kapacitivnosti.Njegove primarne komponente vključujejo ohišje, odpornega na tlak, vezje za upravljanje električne energije, čip PS021 in enoto mikrokontrolerja (MCU).Ti deli skupaj olajšajo natančno zbiranje in obdelavo podatkov.

Modul v svojem jedru deluje s pretvorbo minutne kapacitivnosti v 16-bitni digitalni izhod, zahvaljujoč čipu PS021.MSP430 MCU ima ključno vlogo pri upravljanju teh podatkov prek vmesnika SPI in jih shrani v svoj bliskovni pomnilnik.Ko se obdelajo, se podatki prenašajo v računalnik prek infrardečega komunikacijskega modula.Končni rezultati so prikazani grafično z uporabo programske opreme Visual Basic 6.0, ki ponuja dostopni vmesnik za spremljanje.

Sistem za upravljanje električne energije zagotavlja energetsko učinkovitost z zagotavljanjem moči tako MSP430 MCU kot čipu PS021 na časovno nadzorovan način.To zagotavlja optimalno delovanje in hkrati zmanjšuje porabo energije, zaradi česar je modul zanesljiv in učinkovit.

Ključne značilnosti čipa PS021

Čip PS021 je tehnološka hrbtenica merilnega modula.Uporablja napredno tehnologijo časa do digitalnega pretvornika (TDC) za zagotavljanje ultra nizke porabe energije in visokih natančnosti.Ta vrhunska zasnova naredi čip PS021 zelo vsestranski za različne aplikacije, vključno s tlačnimi senzorji, pospeševalnimi senzorji in meritvami vrzeli.Nekatere njene najpomembnejše funkcije vključujejo:

Prilagodljiva digitalna merilna sposobnost: podpira širok razpon merilnih mest z natančnostjo do 22 bitov, kar omogoča podrobna in natančna odčitka.

SPI-združljiva komunikacija: Čip se zlahka poveže z mikrokontrolerji ali DSP prek vmesnika SPI, kar zagotavlja nemoten prenos podatkov.

Nadomestilo parazitske kapacitivnosti: vgrajeno vezje kompenzira parazitske učinke, kar povečuje skupno zanesljivost merjenja.

Integrirani merilni priključek za temperaturo: Ta funkcija omogoča zbiranje temperaturnih podatkov, kar je resno za temperaturno občutljivo okolje.

Načela merjenja in delovanje

Proces merjenja modula je ukoreninjen v natančnih elektronskih načelih, kar zagotavlja natančnost na vsakem koraku.Evo, kako deluje:

Konfiguracija kondenzatorja: Zaznavni kondenzator (CSensor) je povezan z referenčnim kondenzatorjem (CREF) skozi upor, ki tvori filter z nizkim pasom.

Ciklično polnjenje in odvajanje: S pomočjo analognega stikala se čip PS021 izmenjuje med polnjenjem in izpustom kondenzatorjev.Ti cikli so zasnovani z enakimi časi, kar zagotavlja dosledno delovanje.

Visoko natančno TDC CHIP PS021 meri čas, ki je potreben, da se kondenzatorji med praznjenjem stabilizirajo.

• Čas praznjenja referenčnega kondenzatorja je opredeljen kot τ1 = rcref.

• Čas praznjenja senzorskega kondenzatorja je opredeljen kot τ2 = rcsensor.

• Razmerje teh časov praznjenja (τ2/τ1 = CSensor/Cref) se uporablja za izračun kapacitivnosti senzorja.

Čip PS021 to razmerje prevaja v 16-bitni digitalni izhod, ki ga obdela in shrani MCU.

Ta merilni cikel se neprekinjeno ponavlja in omogoča dejansko sledenje sprememb kapacitivnosti.

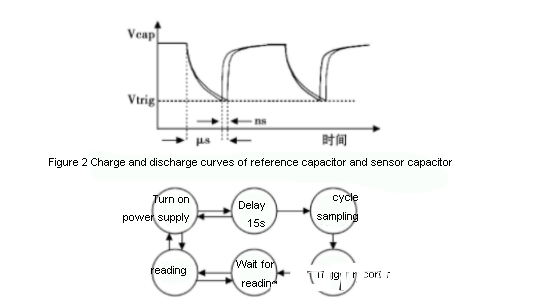

Prikazana je razmerja med spreminjanjem kapacitivnosti (ΔC) in ustreznim časovnim premikom praznjenja (ΔT).Graf prikazuje časovne premike v krivuljah kondenzatorjev, ki odpravljajo naboj, kjer celo razlike na ravni nanosekund v času odražajo spremembe subtilne kapacitivnosti.Ta natančnost omogoča modulu, da zazna zelo občutljive razlike v senzorskem okolju.

Integrirana zasnova vezja za sisteme

Sistemska zasnova

Pri prizadevanju za izboljšanje energetske učinkovitosti sistem sprejme edinstveno strategijo: po zagonu zdrsne v stanje z nizko močjo, ki se prebudi le ob zaznavanju zunanjega sprožilca.Ko se takšen trenutek pojavi, se aktivno vključi v zbiranje in ohranjanje podatkov, ki zrcali kapacitivnost.Ti podatki se pridno zabeležijo v bliskovnem pomnilniku tako pred in po aktivaciji.Ta metoda, ki je splošno prepoznana v elektroniki, je namenjena ohranjanju energije s posvetitvijo operativne dejavnosti le, kadar to zahteva situacija.Z uporabo te tehnike sistem preudarno porabi vire, podaljša življenjsko dobo baterije in zagotavlja natančno zajemanje podatkov - harmonična mešanica tehnične ostrine in praktične uporabnosti.

Krmilni modul

Na sredini funkcije vezja PS021 se zanaša na mikrokontroler.Izbrani mikrokontroler TI MSP430 izstopa za njegovo pohvalno ravnovesje med nizko porabo energije in zadostnim pomnilnikom, kar učinkovito poveča splošno učinkovitost sistema.To je ključnega pomena za obvladovanje komunikacij SPI, usklajevanje dejavnosti PS021 in upravljanje shranjevanja podatkov.Njegova sposobnost obvladovanja notranjega digitalnega sprožitve in hitrega zadrževanja podatkov prikazuje svojo sposobnost za nalogo, kar olajša nemotene operacije s komaj kakšno zamudo.Te značilnosti odražajo zapletenosti sodobnega oblikovanja vezja z nizko močjo, kjer učinkovitost ustreza zmogljivosti-dvojni poudarek tehničnega napredka in operativne fluidnosti.

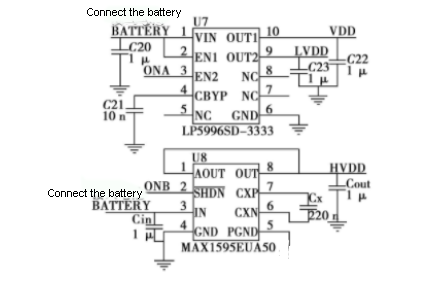

Upravljanje moči

Upravljanje električne energije se realizira s skrbnim časom napajanja v modulu, pri čemer uporabi čip in polnjenje LDO za vzdrževanje stabilnih ravni napetosti.Komponente prejemajo moč selektivno na podlagi posebnih operativnih potreb, pri čemer dosežejo visoko učinkovitost z pridobivanjem energije neposredno iz baterije, kadar koli je to potrebno.Ta selektivna porazdelitev električne energije ponazarja napredne strategije pri upravljanju moči, kar zmanjšuje odveč poraba energije in podaljša življenjsko dobo prenosne elektronike.Za tiste, ki se ukvarjajo s sistemi, ki so odvisni od baterije, je krmarjenje po ravnovesju med potrebami po moči in zmogljivostjo ponavljajoče se in dinamično zasledovanje.

Modul za branje podatkov

Infrardeči modul GP2W0116YPS ima ključno vlogo v okviru podatkovnega komunikacije v sistemu, ki omogoča prenosu podatkov z nizko močjo na računalnike.Izpolnjuje standarde IRDA1.2, doseže hitrosti prenosa podatkov z 2,4 kb/s na 115,2 kb/s, kar zagotavlja robustno brezžično komunikacijo.

Razvoj sistemske programske opreme

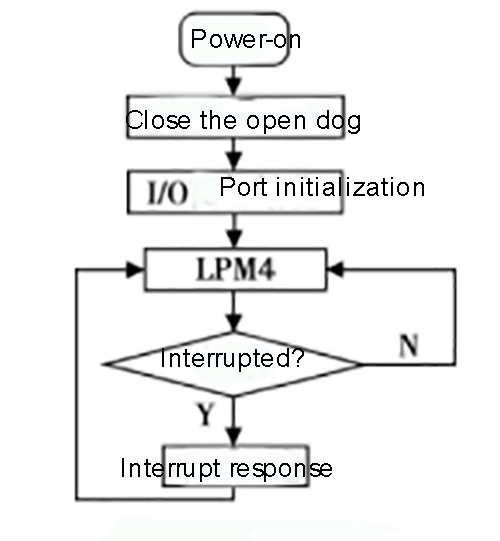

Programska oprema Control uporablja jezik C za nadziranje zbiranja in prenosa podatkov, kar poudarja enostavnost razumevanja in prilagodljivosti programske opreme.V bistvu prevladujoča zanka orkestrira upravljanje moči in smiselno obravnava prekinitve.To poudarja zasledovanje sistemov za oblikovanje, ki dajejo prednost nizki porabi energije.

Uravnoteženje berljivosti in prenosljivosti

Programska oprema za izdelavo v C vam omogoča neposredno upravljanje nad sistemskimi viri in zagotavlja prilagodljivost na različnih strojnih platformah.Ta odločitev olajša optimizacijo uspešnosti, hkrati pa omogoča, da se sistemi razvijajo z naprednimi tehnologijami.Izkušnje v praktičnih izkušnjah kažejo, da jasna struktura kode bistveno olajša stalno vzdrževanje, kar poudarja vrednost osredotočanja na berljivost med razvojnim procesom.

• Tehnike upravljanja električne energije : V scenarijih, kjer morajo sistemi neprekinjeno delovati z minimalno porabo energije, postane učinkovito upravljanje moči nuja.Jedro krmilne programske opreme, glavna zanka, se odlikuje pri urejanju prehodov med stanji električne energije, kar vodi do dolgotrajne življenjske dobe baterije in izboljšane zanesljivosti sistema.Znotraj industrije je vključitev napovedne analize v upravljanje države prepoznana kot metoda za nadaljnje zmanjšanje porabe energije, ne da bi zmanjšali uspešnost.

• Krmarjenje po prekinitvah za optimizacijo sistema: Odzivanje na prekinitve je aktivno za ohranjanje učinkovitosti sistema in učinkovito obdelavo podatkov.Arhitektura bi morala integrirati močne mehanizme za reševanje različnih prekinitev, pri čemer zagotavljajo, da so nevarne naloge prednostne, medtem ko je manj nujnih odloženih.Lekcije iz celovitih sistemskih uvajanj kažejo, da doseganje ravnotežja med hitro odzivnostjo in obvladljivo delovno obremenitev krmilnika povečuje pretok sistema.

Pristopi v merilnih tehnikah

Vključitev prefinjenega vezja v kapacitivne manometre pomeni velik napredek natančnosti merjenja balističnih pritiskov.Ta preboj omogoča občutljivo dejansko spremljanje sprememb kapacitivnosti znotraj zapletenih eksplozivnih okolij, ki napaja globoko željo po dojemanju hitrih in dinamičnih transformacij.

V teh zapletenih nastavitvah uspešna integracija izhaja iz mučne pozornosti na vsak minutni vidik.Natančnost meritev je v veliki meri oblikovana s stabilnostjo komponent manometra in trajnostjo njene zasnove pred zunanjimi motnjami.Kreativno lahko oblikujete metode za zmanjšanje hrupa in motenj, tako da zagotovite, da so podatki tudi v ekstremnih pogojih pregledni.Ta pristop lahko vključuje pametno uporabo zaščitnih metod in pametno izbiro materialov, znanih po njihovi močni toplotni odpornosti.

Po pridobitvi podatkov njegova razlaga poziva k uporabi zapletenih algoritmov za natančno analizo sprememb v kapacitivnosti.Zapletene podrobnosti o eksplozivnih reakcijah, kot so bežni tlačni trni in nenadne spremembe v okolju, zahtevajo temeljit analitični okvir.Pogosto lahko uporabite simulacijske modele, da napovedujete potencialne nepravilnosti in preverite njihove učinke na natančnost meritev.Vpogledi, pridobljeni iz teh modelov, bistveno prispevajo k izpopolnjevanju eksperimentalnih metod in krepitvi sistemske odpornosti.

Zaključek

Čip PS021 in njegova integracija v sodobna merilna vezja predstavljata preboj v tehnologiji kapacitivne zaznavanja.Z reševanjem kompleksnosti meritev z nizko kapacitacijo postavlja nov standard za natančnost, hitrost in zanesljivost.Njegova modularna zasnova in energetsko učinkovito delovanje omogočata brezhibno integracijo v različne aplikacije, od avtomobilskih sistemov do potrošniške elektronike.Ker industrije še naprej zahtevajo večjo natančnost in inovacije, sprejemanje naprednih rešitev, kot je čip PS021, poudarja napreden pristop k premagovanju tradicionalnih omejitev, kar utrdi način za transformativni napredek v senzorski tehnologiji in širše.
