Razlike med regulatorji napetosti LM2576 in LM2596

Ta članek primerja dva skupna regulatorja napetosti: LM2576 in LM2596.Te komponente se uporabljajo za znižanje višjih napetosti do varnejših ravni za elektronske naprave.Čeprav služijo podobnim namenom, ima vsaka posebne funkcije, zaradi katerih je bolj primerna za določene projekte.Ta vodnik vam bo pomagal razumeti, kako delujejo, kaj jih razlikuje in kje je mogoče uporabiti, tako da lahko izberete pravega za svoje potrebe.

Katalog

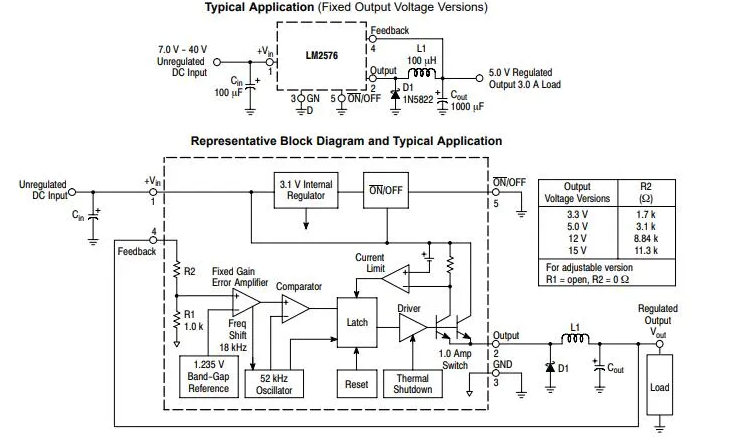

Pregled regulatorja napetosti LM2576

The LM2576Serija regulatorjev napetosti vključuje integrirana vezja, zasnovana kot regulatorji preklopa (Buck-Down).Na voljo so v fiksnih izhodnih možnostih 3.3V, 5V in 12V, skupaj z nastavljivo različico, ki jo lahko nastavite med 1,23V in 37V.Ti regulatorji so sposobni ravnati z obremenitvami do 3A, hkrati pa ohranjajo stabilno regulacijo linije in obremenitve.Z vgrajeno frekvenčno kompenzacijo in oscilatorjem s fiksno frekvenco zmanjšujejo potrebo po dodatnih zunanjih komponentah, zaradi česar so učinkovitejši od tradicionalnih tri-končnih nastavljivih linearnih regulatorjev.Učinkovitost tudi zmanjša velikost potrebnih toplotnih umivalnikov, v nekaterih primerih pa v celoti odstrani potrebo po njih.

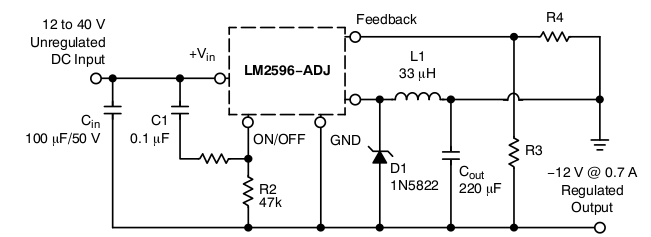

Pregled regulatorja napetosti LM2596

The LM2596 je vsestranski regulator napetosti, zasnovan posebej za aplikacije za preklapljanje.Obvladuje lahko do 3A obremenitve, hkrati pa ohranja stabilne zmogljivosti v različnih pogojih linije in obremenitve.Na voljo v možnostih fiksnih izhodov, kot so 3.3V, 5V in 12V, kot tudi nastavljiva različica, ponuja prilagodljivost za različne zahteve.Njegova zasnova zmanjšuje potrebo po zunanjih komponentah, kar omogoča enostavno uporabo zaradi vgrajene frekvenčne kompenzacije.Deluje s 150KHz stikalno frekvenco, omogoča manjše in učinkovitejše komponente filtra, kar ima za posledico bolj kompaktno skupno nastavitev.LM2596 je na voljo v 5-pinskih paketih do 220 in do 263, zaradi česar je prilagodljiv za vrsto aplikacij.

Funkcije LM2576 in LM2596

Pri primerjavi regulatorjev napetosti LM2576 in LM2596 je koristno razčleniti njihove posebne lastnosti in aplikacije.

Funkcije LM2576

Regulator napetosti LM2576 je znan po zanesljivih zmogljivostih in različnih značilnostih.Deluje s fiksnim notranjim oscilatorjem, ki je nastavljen na konsistentni frekvenci 52kHz.Ta regulator ima dve možnosti paketov: TO-220 in TO-263.Izbirate lahko med fiksnimi izhodnimi napetostmi 3,3V, 5V in 12V ali uporabite njegovo nastavljivo območje, ki sega od 1,23 V do 37V.Poleg tega vključuje zaščitne mehanizme, kot sta toka in toplotna zaustavitev.Z zmogljivostjo vhodne napetosti do 40 V se lahko uporablja v različnih aplikacijah, kar zagotavlja prožnost za različne projekte.

Funkcije LM2596

LM2596 ponuja stabilne zmogljivosti v različnih aplikacijah.Ima toleranco iz izhodne napetosti ± 4% in frekvenčno toleranco oscilatorja ± 10%.Ta regulator lahko obravnava največji izhodni tok 3A in ima podkrepljeno zaklep, ki zagotavlja dosledno delovanje v določenem območju napetosti.Podobno kot LM2576 je tudi na voljo s fiksnimi izhodnimi možnostmi 3,3V, 5V in 12V, pa tudi s nastavljivim izhodom.Območje delovne vhodne napetosti je od 4,5 V do 40 V in lahko vzdržuje minimalno izhodno napetost 3,16 V.

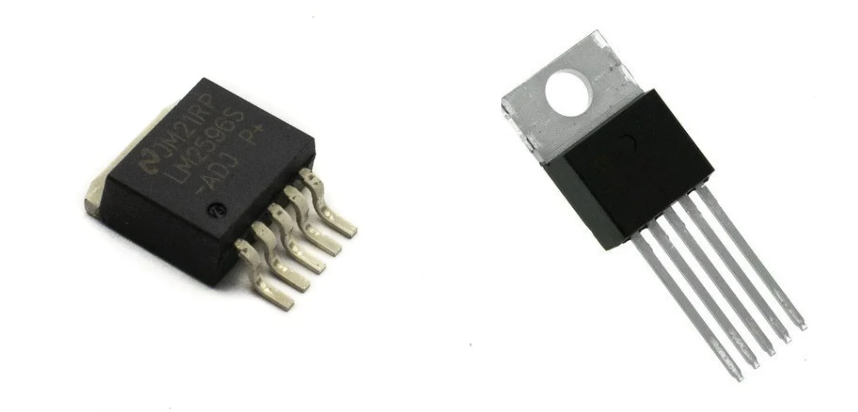

LM2596 podpira tudi neprekinjeni izhodni tok 3A in največje tokove do 6,9a.Njegova preklopna frekvenca 150kHz omogoča uporabo manjših komponent filtra, ne da bi pri tem ogrozila zmogljivost.Ta regulator je na voljo v paketih TO-220 in TO-263, kar ponuja prilagodljivost za različne potrebe po oblikovanju in ga naredi praktična izbira za aplikacije z visokimi tokami.

Vhodna in izhodna napetostna območja

LM2576 ponuja izhodno napetost od 1,23 V do 37V, medtem ko LM2596 zagotavlja nastavljiv izhod od 1,25 V do 37V, z najmanjšim nastavitvijo 1,25 V.Ta prilagodljivost naredi oba regulatorja primerna za oblikovanje vezij za napajanje, kjer morate natančno prilagoditi napetost, da ustrezajo potrebam vaših komponent.Napetost lahko enostavno prilagodite tako, da ustreza različnim zahtevam, zaradi česar so ti regulatorji zanesljive izbire za ohranjanje stabilnih zmogljivosti v občutljivih elektronskih napravah.

Značilnost	LM2576	LM2596
Proizvajalec	Tehnologija mikročipov	Teksaški inštrumenti
Območje napetosti	1.23V - 40V	1,25V - 40V
Izhodna napetost (največ)	37V	37V
Frekvenčno menjavo	52kHz	150kHz
Delovanje	Pajk	Pajk
Fiksna frekvenca	52kHz	150kHz
Možnosti paketa	TO-220, TO-263	TO-220, TO-263
Možnosti izhodne napetosti	3.3V, 5V, 12V, 15V	3.3V, 5V, 12V, nastavljiv
Zaščitne lastnosti	Trenutna omejitev zaščite, toplotna zaustavitev	Zaključek podkrepnosti, zaščita trenutnih mejnih omejitev
Nastavljiva izhodna napetost	1,23V do 37V	1,25V do 37V
Vhodna napetost	Do 40V	4.5V do 40V
Toleranca izhodne napetosti	± 4% toleranca, ± 10% toleranca frekvence oscilatorja	± 4% toleranca, ± 10% toleranca frekvence oscilatorja
Največji izhodni tok	3a	3a neprekinjeno, 6,9a vrh
Minimalna izhodna napetost	-	3.16V
Podvoka zaklep	Preprečuje delovanje, dokler ni dosežena napetost fiksne mejne vrednosti	Zagotavlja stabilno delovanje v določenem območju napetosti

Aplikacije LM2576 proti LM2596

Uporaba regulatorja napetosti LM2576

Regulator napetosti LM2576 služi različnim aplikacijam, zaradi česar je vsestranska za številne nastavitve:

• LED vozniki:

LM2576 se uporablja za uravnavanje moči za LED, izboljšanje življenjske dobe in funkcionalnosti svetlobnih sistemov.Zaradi tega je primerno tako za gospodinjstvo kot za industrijsko okolje.

• napajalniki:

Pomaga pretvoriti omrežje AC v stabilno nizko DC napetost, zaradi česar je uporabna za napajanje mikrokontrolerjev, senzorjev in komunikacijskih modulov.Njegova učinkovitost pri zmanjševanju proizvodnje toplote privlači tudi aplikacije, osredotočene na ohranjanje energije.

• polnilci baterije:

LM2576 deluje dobro za polnjenje baterij s svinčeno kislino, zaradi česar je odlična izbira za avtomobilske in varnostne napajalne sisteme, ki sčasoma zahtevajo zanesljive zmogljivosti.

• Elektronika vozil:

Zagotavlja stalno napajalno napajanje za kritične sisteme vozil, kot so enote za zabavo, navigacija in nadzor motorja.To prispeva k splošni varnosti in učinkovitosti sodobnih vozil.

• Telekomunikacije:

LM2576 vzdržuje dosledno DC napetost za naprave, kot so osnovne postaje in usmerjevalniki, in pomaga podpirati stabilno komunikacijsko infrastrukturo.

• Industrijska avtomatizacija:

Regulator zagotavlja zanesljivo moč za krmilne sisteme, motorne pogone in instrumentacijska vezja.Njegova trpežna zasnova je primerna za zahtevna industrijska okolja.

• Potrošniška elektronika:

Pogosto ga najdemo v televizorjih, polju nastavitve, zvočnih ojačevalnikov in domačih aparatih, kjer pomaga ohranjati operativno učinkovitost in uspešnost z zagotavljanjem natančne regulacije napetosti.

• Sistemi obnovljive energije:

LM2576 učinkovito uravnava rezultat iz obnovljivih virov, kot so sončni paneli ali vetrne turbine, optimizira polnjenje baterije in porazdelitev električne energije na različne obremenitve, s čimer podpira trajnostne energetske rešitve.

Uporaba regulatorja napetosti LM2596

Regulator napetosti LM2596 se pogosto uporablja tudi v različnih aplikacijah, zaradi česar je učinkovita izbira v različnih scenarijih:

• polnjenje baterije:

LM2596 zagotavlja natančno regulacijo napetosti in toka, s čimer zagotavlja varno in učinkovito polnjenje za različne vrste baterij, zaradi česar je primeren za vrsto aplikacij.

• LED osvetlitev:

Omogoča natančen nadzor nad svetlostjo in porabo energije v različnih svetlobnih sistemih, bodisi v domovih, podjetjih ali vozilih, ki prispeva k boljšim prihrankom energije in uporabniški izkušnji.

• Industrijska avtomatizacija:

LM2596 prinaša stabilno moč za detektorje, krmilnike in drugo elektroniko, ki se uporabljajo v avtomatiziranih sistemih, ki podpira gladke operacije in poveča celotno zanesljivost sistema.

• Potrošniška elektronika:

Najdemo ga v napravah, kot so zvočna oprema, računalniki, tablični računalniki, pametni telefoni in kamere, kjer zagotavlja stabilno zmogljivost in pomaga podaljšati življenjsko dobo baterije, kar zagotavlja izboljšano uporabniško izkušnjo.

• Sistemi obnovljive energije:

LM2596 uravnava napetost in tok iz obnovljivih virov, kar zagotavlja učinkovito polnjenje in napajanje različnih obremenitev, kar spodbuja uporabo zelene tehnologije in zmanjšuje odvisnost od tradicionalnih virov energije.

• Instrumenti za testiranje in meritve:

Naredi natančno moč za orodja, kot so multimetri, osciloskopi in generatorji signalov, ki podpira natančne meritve na znanstvenem in tehničnem področju.

Zaključek

Za zaključek sta tako LM2576 kot LM2596 zanesljivi regulatorji napetosti z edinstvenimi koristmi.LM2576 je dobra izbira za standardne aplikacije, medtem ko prilagodljivost LM2596 in dodane funkcije omogočajo primerno za širši obseg uporabe.Če poznate prednosti vsakega, vam bo pomagalo izbrati pravega regulatorja in tako zagotovilo, da bodo vaši projekti nemoteno in učinkovito.

PDF podatkovnega lista

LM2596 podatkovne liste:

LM2596.pdf

Pogosto zastavljena vprašanja [Pogosta vprašanja]

1. Kakšna je razlika med LM2576 in LM2596?

LM2576 deluje predvsem kot regulator Bucka in učinkovito znižuje napetost.LM2596 lahko na drugi strani deluje kot regulator za dolar in povečanje, kar mu omogoča prilagajanje napetosti navzgor ali navzdol.Zaradi tega je LM2596 bolj vsestranski in bolj primeren za ravnanje z višjimi vrhunskimi tokovi.Njegova prilagodljivost je idealna za aplikacije z nihajočimi zahtevami napetosti, kot so komunikacijska omrežja.

2. Katere so skupne aplikacije za LM2576 in LM2596?

Oba regulatorja se široko uporabljata v napajalnikih, polnilcih baterij, LED gonilnikov, avtomobilski elektroniki, industrijski avtomatizaciji, telekomunikacijah, sistemih obnovljivih virov energije in testnih instrumentih.Zagotavljajo stabilno napetost, zagotavljajo varno polnjenje, vzdržujejo stalen tok za LED in zanesljivo delujejo v zahtevnih pogojih, kot so avtomobilska okolja.Njihova stabilnost in zanesljivost sta uporabna na različnih področjih, kjer je potrebna dosledna uspešnost.

3. Kje najdem več informacij o LM2576 in LM2596?

Za več podrobnosti preverite spletno mesto Texas Instruments (TI) za podatkovne liste in smernice za oblikovanje.Elektronski distributerji komponent ponujajo tudi vire, kot so aplikacije in uporabniške vodnike.Poleg tega lahko spletni forumi in tehnične skupnosti nudijo nasvete in vpoglede v resničnem svetu.
