Digitalna obdelava signalov (DSP): kako deluje, komponente, tehnike in aplikacije

Naučili se boste, kaj je digitalna obdelava signalov (DSP) in kako signali postanejo uporabni digitalni podatki.Prikazuje, kako se signali zajamejo, filtrirajo, vzorčijo, obdelajo in pretvorijo nazaj v uporabne izhode.Videli boste tudi glavne dele sistema, pogoste tehnike DSP, ključne parametre delovanja in tipične aplikacije.Nazadnje primerja DSP z obdelavo analognega signala, tako da veste, kdaj je kateri uporabljen.

Katalog

Slika 1. Digitalna obdelava signalov (DSP)

Kaj je digitalna obdelava signalov (DSP)?

Digitalna obdelava signalov (DSP) je metoda analiziranja in spreminjanja signalov v digitalni obliki, ne glede na to, ali izvirajo iz meritev ali že digitalnih virov.Fizične signale, kot so zvok, temperatura, vibracije, napetost, slike in radijski valovi, senzorji pogosto pretvorijo v analogne električne signale in nato digitalizirajo z analogno-digitalnim pretvornikom (ADC), čeprav nekateri senzorji neposredno zagotavljajo digitalne izhode.Ko je v numerični obliki, procesor matematično filtrira šum, izvleče informacije, izboljša kakovost ali stisne podatke, preden jih pošlje v sistem za shranjevanje, prikaz ali komunikacijo.DSP omogoča elektronskim sistemom matematično analizo, transformacijo in rekonstrukcijo signalov z uporabo numeričnih algoritmov namesto povsem analognih vezij.

Kako deluje digitalna obdelava signala?

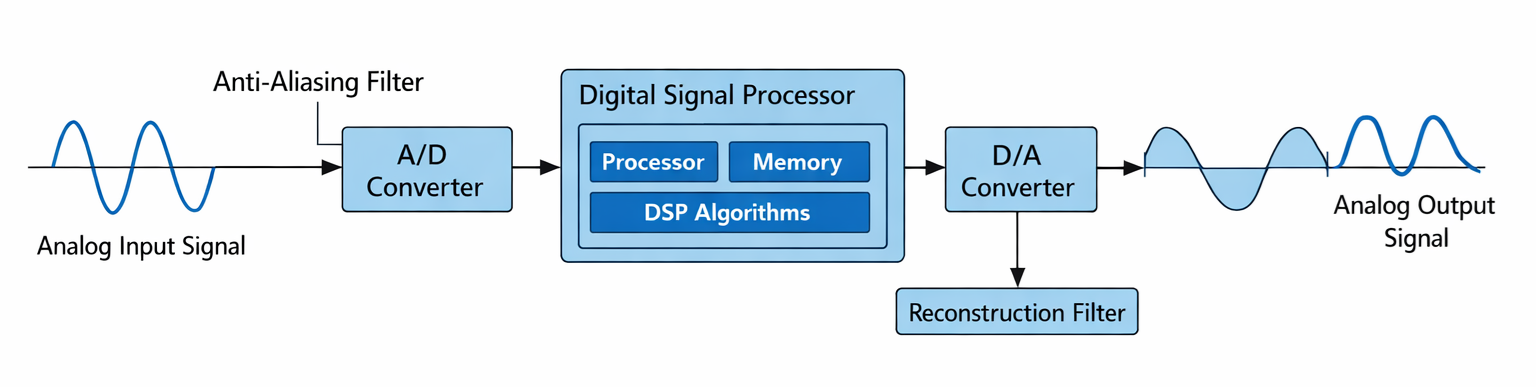

Slika 2. Načelo delovanja DSP

Tipičen merilni sistem DSP deluje v zaporedju, ki pretvori signal v digitalno obliko za izračun, čeprav nekateri sistemi DSP obdelujejo že digitalne podatke in ne zahtevajo analogne pretvorbe.Kot je prikazano na diagramu, se postopek začne z analognim vhodnim signalom, ki ga ustvari senzor, kot je mikrofon, antena ali merilna naprava.Pred digitalizacijo preide signal skozi filter za preprečevanje vzdevkov, ki omejuje pasovno širino signala na manj kot polovico frekvence vzorčenja, da prepreči popačenje zaradi vzporednosti.Kondicionirana valovna oblika nato vstopi v A/D pretvornik (ADC), kjer se vzorči v diskretnih časovnih intervalih in kvantizira v diskretne nivoje amplitude, kar ustvari binarno digitalno predstavitev.

Digitalne podatke nato obdela sistem za obdelavo, kot je čip DSP, mikrokrmilnik, CPE, GPE ali FPGA, ki izvaja algoritme DSP, ki izvajajo matematične operacije, kot so filtriranje, transformacija in zaznavanje.Po obdelavi se digitalni izhod pošlje v D/A pretvornik (DAC), da ponovno ustvari analogni signal.Ker DAC ustvari stopničasto (zadrževanje ničelnega reda) približek valovne oblike, gre skozi rekonstrukcijski filter, ki zgladi valovno obliko in ustvari zglajen pasovno omejen analogni približek izvirnega signala.

Komponente sistema DSP

Komponenta	funkcija
senzor / Pretvornik	Pretvori a fizikalno količino v električni ali digitalni signal
Analogni Front-End	Izvaja kondicioniranje signala, kot je ojačanje, ujemanje impedance, nivo prestavljanje in zaščita
Anti-Aliasing Filter	Omejuje pasovno širino signala na manj kot polovico frekvence vzorčenja, da preprečite vzdevek
ADC	Vzorci in kvantizira analogni signal v digitalne podatke
DSP procesor	Izvaja DSP algoritmi in matematične operacije na digitalnih podatkih
Spomin	Trgovine programi, koeficienti, vmesni medpomnilniki in vhodno/izhodni podatki
DAC	Spreobrne digitalnih podatkov v analogni signal stopnišča, ki običajno zahteva rekonstrukcijsko filtriranje
Izhodna naprava	Analogni aktuator, zaslon, sistem za shranjevanje ali digitalni komunikacijski vmesnik

Vrste tehnik digitalne obdelave signalov

Tehnike filtriranja

Filtriranje je postopek odstranjevanja neželenih delov signala ob ohranjanju uporabnih informacij.Hrupna valovna oblika vstopi v digitalni filter, na izhodu pa se pojavi čistejša valovna oblika.Filtri FIR delujejo samo z uporabo sedanjih in preteklih vhodnih vrednosti, zaradi česar so stabilni in predvidljivi.Filtri IIR ponovno uporabijo prejšnje izhode za ustvarjanje ostrejšega filtriranja z manj izračuni.Zaradi takšne povratne informacije morajo biti filtri IIR skrbno zasnovani, da se prepreči nestabilnost.Te metode digitalnega filtriranja se običajno uporabljajo za odstranjevanje šuma v zvočnih signalih in meritvah senzorjev.

Tehnike preoblikovanja

Obdelava transformacije spremeni signal v drugo matematično obliko, tako da je njegove značilnosti lažje opazovati.Valovna oblika se pretvori iz časovne variacije v drugo predstavitev, ki prikazuje skrite podrobnosti.FFT jasno razkriva frekvenčne komponente signala.Skupine DCT signalizirajo energijsko učinkovito za multimedijske kompresijske sisteme.Wavelet transformacija prikazuje značilnosti kratkega in dolgega signala v različnih lestvicah.Te transformacije se uporabljajo za preučevanje signalov v komunikacijskih in medijskih aplikacijah.

Spektralna analiza

Spektralna analiza preučuje, kako se energija signala širi po frekvencah.Valovna oblika se pretvori v spekter, ki vsebuje vrhove na določenih frekvencah.Iz tega pogleda je mogoče neposredno izmeriti harmonike in pasovno širino.Dominantni toni postanejo vidni, tudi če jih je težko opaziti v izvirni valovni obliki.Ta metoda je uporabna za diagnostiko vibracij in pregled radijskih signalov.Pomaga ugotoviti, ali se signal obnaša normalno ali vsebuje nenormalne komponente.

Prilagodljiva obdelava

Prilagodljiva obdelava samodejno prilagodi vedenje sistema glede na vhodne podatke.Izhodna napaka se vrne nazaj v sistem, da izboljša njegov odziv.Algoritem nenehno posodablja notranje parametre, da se ujemajo s spreminjajočimi se pogoji.To omogoča sistemu, da skozi čas sledi hrupu ali motnjam.Običajno se uporablja pri odpravljanju odmeva in zatiranju hrupa v ozadju.Rezultat je čistejši in stabilnejši signal v dinamičnih okoljih.

Obdelava stiskanja

Obdelava stiskanja zmanjša velikost digitalnih podatkov, hkrati pa ohrani pomembne informacije.Velik podatkovni tok po obdelavi postane manjši kodirani tok.Odvečni vzorci so odstranjeni, manj opazne podrobnosti pa so lahko poenostavljene.To zmanjša zahteve za shranjevanje in pasovno širino prenosa.Zvočni, slikovni in video formati so močno odvisni od te tehnike.Omogoča hitrejšo komunikacijo in učinkovito obdelavo podatkov v multimedijskih sistemih.

Tehnične specifikacije DSP

Parameter	Številčno območje
Stopnja vzorčenja	8 kHz (govor), 44,1 kHz (avdio), 96 kHz–1 MHz (inštrumenti)
Resolucija (bitna globina)	8-bitni, 12-bitni, 16-bitni, 24-bitni, 32-bitni float
Obdelava Hitrost	50 MIPS – 2000+ MIPS ali 100 MMAC/s – 20 GMAC/s
Dinamični razpon	~48 dB (8-bitni), 72 dB (12-bitni), 96 dB (16-bitni), 144 dB (24-bitni)
Zakasnitev	<1 ms (nadzor), 2–10 ms (avdio), >50 ms (pretakanje sprejemljivo)
Razmerje med signalom in šumom Razmerje (SNR)	60 dB–140 dB odvisno od kakovosti pretvornika
Spomin Zmogljivost	32 KB – 8 MB RAM na čipu, zunanji pomnilnik do GB
Moč Poraba	10 mW (prenosni) – 5 W (visoko zmogljiv DSP)
Dolžina besede	16-bitno fiksno, 24-bitna fiksna, 32-bitna plavajoča vejica
Ura Pogostost	50 MHz – 1,5 GHz
Prepustnost	1–500 M vzorcev/s
Vmesnik Pasovna širina	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Natančnost ADC	±0,5 LSB do ±4 LSB
DAC Resolucija	10-bitni – 24-bitni
Delovanje Temperatura	od −40 °C do +125°C (industrijski razred)

Aplikacije DSP

Digitalna obdelava signalov se uporablja za samodejno merjenje, izboljšanje in analizo signalov, vključno z naslednjimi aplikacijami:

• Obdelava zvoka (zmanjšanje hrupa, odpravljanje odmeva, izenačevalniki)

• Prepoznavanje govora in glasovni pomočniki

• Obdelava slike v digitalnih fotoaparatih (demosaiciranje, filtriranje, izboljšava in stiskanje)

• Spremljanje biomedicinskih signalov (EKG, EEG) in medicinsko slikanje (ultrazvok)

• Brezžični komunikacijski sistemi (modulacija, demodulacija, kanalsko kodiranje, sinhronizacija in izravnava)

• Radarsko in sonarsko zaznavanje

• Nadzor industrijskih vibracij

• Zaščita elektroenergetskega sistema in harmonska analiza

• Sistemi za krmiljenje in avtomatizacijo povratnih informacij

• Video stiskanje in pretočni kodeki

DSP proti analogni obdelavi signalov

Funkcija	Digitalno Obdelava signala	Analogni Obdelava signala
Signal Zastopanje	Vzorčeno vrednosti v diskretnih časovnih korakih (npr. vzorčenje 44,1 kHz)	Neprekinjeno valovna oblika napetosti/toka
Amplituda Natančnost	Kvantizirano ravni (npr. 2¹⁶ = 65.536 ravni pri 16-bitni)	Neprekinjeno vendar omejeno z natančnostjo komponent (±1–5 %)
Pogostost Natančnost	Točno številčna frekvenčna razmerja	Drift je odvisen na RC/LC tolerance in temperaturo
Ponovljivost	Enako izhod za iste podatke in kodo	Različno med enotami in skozi čas
Hrup Občutljivost	Samo sprednji del prizadet po pretvorbi	Hrup kopiči skozi celotno pot vezja
Temperatura Stabilnost	Minimalno sprememba (na podlagi praga digitalne logike)	Dobiček in zamik se spreminja s koeficientom °C komponent
Umerjanje Zahteva	Običajno enkratno ali nič	pogosto zahteva periodično ponovno kalibracijo
Sprememba Metoda	Vdelana/programska oprema posodobitev	Strojna oprema potrebna prenova
Dolgoročno Drift	Omejeno na natančnost ure (raven ppm)	Komponenta staranje povzroči zamik % ravni
matematične Operacije	Natančno aritmetika (seštevanje, množenje, FFT)	Približno uporabo vedenja vezja
Dinamično Rekonfiguracija	V realnem času možnost preklopa algoritma	Popravljeno topologija
Zamuda Vedenje	Predvidljivo zakasnitev obdelave (µs–ms)	Skoraj takoj vendar se spreminja s faznim premikom
Razširljivost	Kompleksnost poveča z izračunom	Kompleksnost poveča z dodanimi komponentami
Integracija Raven	En sam čip lahko nadomesti veliko vezij	Zahteva več diskretnih komponent
Tipično Aplikacije	Modemi, avdio obdelava, obdelava slike, krmilna logika	RF ojačanje, analogno filtriranje, ojačanje moči

Zaključek

DSP pretvori signale v diskretne podatke, tako da jih je mogoče filtrirati, transformirati, zaznati, stisniti in interpretirati z uporabo matematičnih algoritmov.Učinkovitost sistema je odvisna od stopnje vzorčenja, ločljivosti, hitrosti obdelave, dinamičnega razpona, zakasnitve in hrupa.Zaradi svoje prilagodljivosti in stabilnosti je primeren za komunikacije, večpredstavnost, nadzor, medicinski nadzor in industrijsko analizo, medtem ko analogna obdelava ostaja uporabna za preproste naloge ali naloge z izjemno nizko zakasnitvijo.Skupaj se oba pristopa v sodobnih elektronskih sistemih dopolnjujeta.
