EP2S60F1020I4 Vodnik po napravah za logiko, pomnilnik in V/I

Dobite jasen vpogled v to, kaj EP2S60F1020I4 FPGA prinaša vašemu sistemu in kako se prilega zahtevnim zasnovam.Ta naprava združuje veliko količino logike, pomnilnika in V/I v enem čipu, kar vam omogoča istočasno upravljanje, premikanje podatkov in obdelavo.Za izgradnjo sistemov, ki ostanejo odzivni, se lahko zanesete na enakomeren čas, vzporedno delovanje in prilagodljive povezave.Od industrijskih platform do komunikacijske strojne opreme vam ta FPGA pomaga združiti zmogljivost in integracijo brez dodajanja dodatnih komponent.

Katalog

EP2S60F1020I4 Pregled

The EP2S60F1020I4 je programljiva logična naprava visoke gostote, zasnovana za obvladovanje zapletenih nalog digitalnega nadzora in obdelave podatkov v enem samem čipu.Ponuja velik nabor nastavljive logike, vgrajenega pomnilnika ter prilagodljivih vhodnih in izhodnih povezav, zapakiranih v kompaktnem formatu 1020 ball FBGA.Naprava podpira vzporedne operacije in predvidljivo obnašanje strojne opreme, zaradi česar je primerna za sisteme, ki zahtevajo hitro obdelavo podatkov in stabilen odziv v realnem času.Pogoste uporabe vključujejo industrijske nadzorne platforme, komunikacijsko opremo in vgrajene sisteme, kjer sta gostota integracije in zmogljivost uravnoteženi.Iščete EP2S60F1020I4?Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

V/I banke EP2S60F1020I4

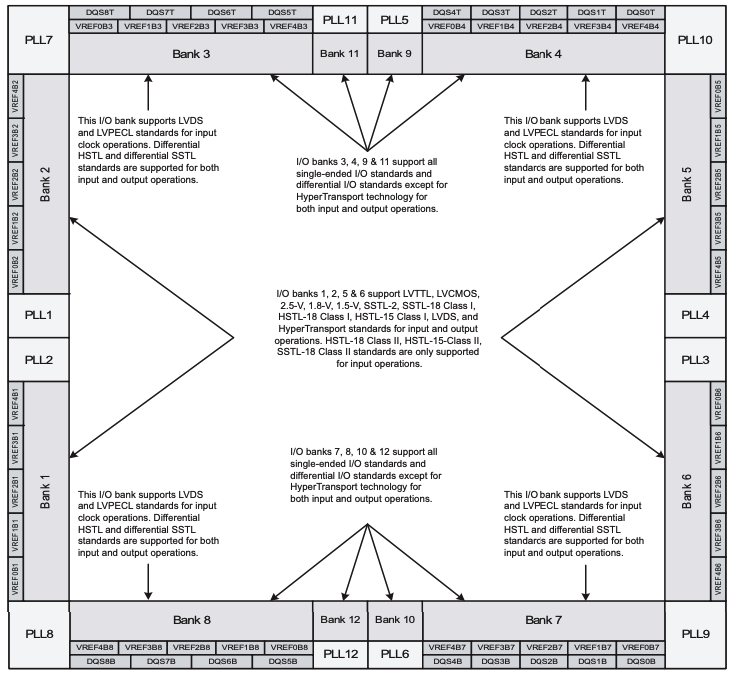

EP2S60F1020I4 je razdeljen na več oštevilčenih IO bank, razporejenih po obodu naprave, združuje vhodne in izhodne nožice glede na skupne napetostne reference in podprte standarde signalizacije.Banke 1, 2, 3, 4, 5 in 6 podpirajo LVDS in LVPECL za operacije vhodne ure, skupaj z diferencialnimi standardi HSTL in SSTL za vhod in izhod.Banke 3, 4, 7, 8, 9, 10, 11 in 12 dodatno podpirajo enostranske in diferencialne standarde, vključno z LVTTL, LVCMOS, HSTL, SSTL, LVDS in HyperTransport, pri čemer so nekateri standardi omejeni na vhodne operacije.Namenski bloki PLL so nameščeni ob določenih bankah, da omogočijo generiranje in distribucijo takta, medtem ko označbi VREF in DQS označujeta povezave referenčne napetosti in podatkovnega stroboskopa za pomnilnik in hitre vmesnike.

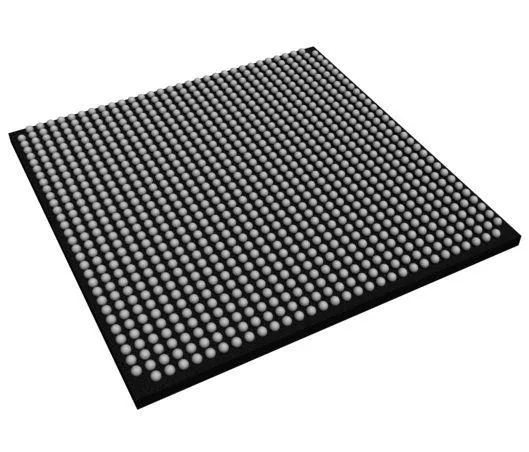

Model EP2S60F1020I4 CAD

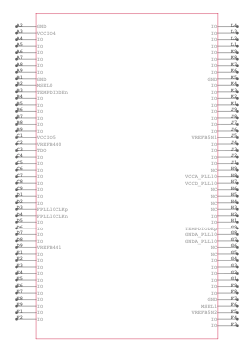

EP2S60F1020I4 Simbol

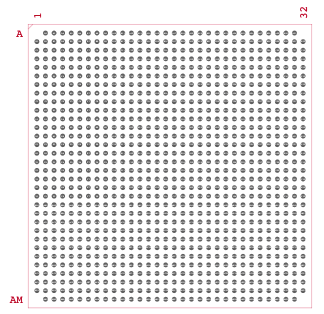

EP2S60F1020I4 Odtis

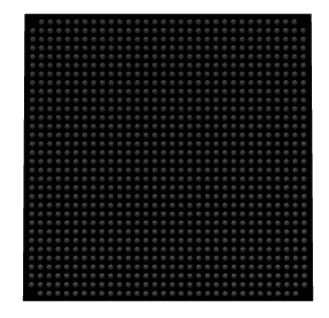

EP2S60F1020I4 3D model

Lastnosti EP2S60F1020I4

Programljiva logična arhitektura visoke gostote

EP2S60F1020I4 je zasnovan tako, da podpira velike digitalne sisteme znotraj ene programirljive naprave.Njegova struktura omogoča konfiguracijo in izvajanje številnih logičnih funkcij hkrati, kar pomaga zmanjšati potrebo po dodatnih podpornih komponentah.Ta pristop podpira kompaktne sistemske postavitve, hkrati pa ohranja dosledno obnašanje med delovanjem.

Logična zmogljivost in notranja organizacija

Naprava vsebuje 60.440 logičnih elementov, organiziranih v 3.022 blokov logičnih nizov.Ta notranja ureditev podpira urejen pretok signala in stabilno časovno vedenje v kompleksnih zasnovah.Oblikovalcem omogoča izgradnjo strukturirane nadzorne logike, podatkovnih poti in blokov obdelave brez pretirane notranje prezasedenosti.

Pomnilniški viri na čipu

Za shranjevanje podatkov in naloge medpomnilnika je na voljo skupno 2.544.192 bitov integriranega pomnilnika.Ta pomnilnik se lahko uporablja za začasno obdelavo podatkov, iskalne tabele ali notranje shranjevanje stanja.Pomnilnik v isti napravi zmanjša odvisnost od zunanjega pomnilnika in skrajša poti dostopa do podatkov.

Obsežna vhodna in izhodna povezljivost

Za povezavo z zunanjimi napravami in podsistemi je na voljo do 718 uporabniških vhodnih in izhodnih pinov.To visoko število pinov podpira široke podatkovne vmesnike in več krmilnih signalov.Napravi omogoča interakcijo s kompleksnimi sistemi, ki zahtevajo številne zunanje povezave.

Delovno območje jedrne napetosti

Osnovna logika deluje v območju napetosti od 1,15 V do 1,25 V. To območje podpira stabilno notranje delovanje, medtem ko je usklajeno s splošnimi zahtevami nizkonapetostnega digitalnega sistema.Ustrezna regulacija napetosti pomaga ohranjati predvidljivo obnašanje v vseh pogojih delovanja.

Format paketa FBGA za površinsko montažo

EP2S60F1020I4 je nameščen v ohišju FBGA s 1020 kroglicami in s površino 33 x 33 milimetrov.Ta paket podpira visoko gostoto povezave, hkrati pa nadzoruje uporabo prostora na plošči.Primeren je za večplastne plošče, kjer je gostota usmerjanja signala visoka.

Širok razpon delovne temperature

Naprava podpira delovno temperaturo spoja od minus 40 stopinj Celzija do 100 stopinj Celzija.Ta obseg omogoča zanesljivo delovanje v okoljih z različnimi toplotnimi pogoji.Podpira uporabo v sistemih, ki so dalj časa izpostavljeni temperaturnim spremembam.

Deterministično vedenje strojne opreme

Notranja struktura je zasnovana tako, da zagotavlja ponovljive in predvidljive rezultate med delovanjem.Obnašanje časa ostane dosledno, ko je konfigurirano, kar podpira sisteme, ki se zanašajo na fiksne vzorce odziva.Ta lastnost je uporabna pri digitalnem oblikovanju, usmerjenem v nadzor, in v realnem času.

Primernost za zahtevna sistemska okolja

Kombinacija logične zmogljivosti, pomnilniških virov in široke povezljivosti podpira uporabo v kompleksnih vgrajenih in industrijskih sistemih.Naprava je zelo primerna za aplikacije, ki zahtevajo gosto integracijo, stabilno delovanje in dolgoročno zanesljivost pri stalnih delovnih obremenitvah.

EP2S60F1020I4 Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Intel
Napetost - Napajanje	1,15 V ~ 1,25 V
Skupaj RAM bitov	2544192
Paket naprave dobavitelja	1020-FBGA (33x33)
serija	Stratix® II
Paket/kovček	1020-BBGA
Paket	Pladenj
Delovna temperatura	-40°C ~ 100°C (TJ)
Število logičnih elementov/celic	60440
Število LAB/CLB	3022
Število V/I	718
Vrsta namestitve	Površinska montaža
Osnovna številka izdelka	EP2S60

Blok diagram EP2S60F1020I4

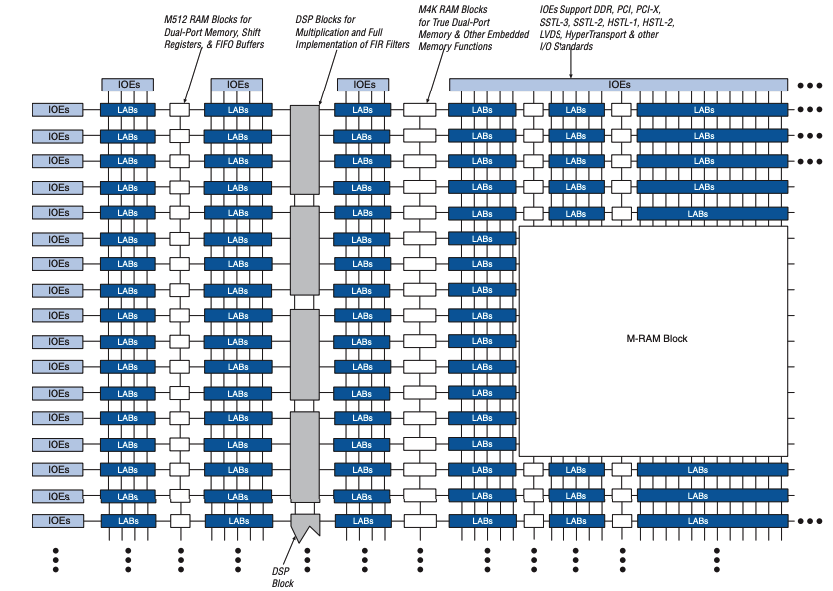

Arhitektura EP2S60F1020I4, ki je urejena kot dvodimenzionalna programabilna tkanina, je sestavljena iz ponavljajočih se stolpcev blokov logičnih nizov, povezanih prek hierarhičnega usmerjevalnega omrežja.V logično strukturo so vgrajeni bloki RAM M512 za majhen pomnilnik z dvojnimi vrati, premične registre in funkcije FIFO, skupaj z večjimi bloki RAM M4K, ki podpirajo pravi pomnilnik z dvojnimi vrati in splošno vgrajeno shranjevanje.Centraliziran blok M RAM zagotavlja večjo gostoto pomnilnika čipa za medpomnjenje množice podatkov.Namenski bloki DSP so postavljeni blizu središča, da podpirajo operacije množenja in filtriranja brez porabe splošnih logičnih virov.Vhodni in izhodni elementi so razporejeni po obodu naprave, kar omogoča podporo za več standardov signalizacije in hitre vmesnike, hkrati pa ohranja uravnotežen dostop do notranje logike in pomnilniške strukture.

LAB Struktura EP2S60F1020I4

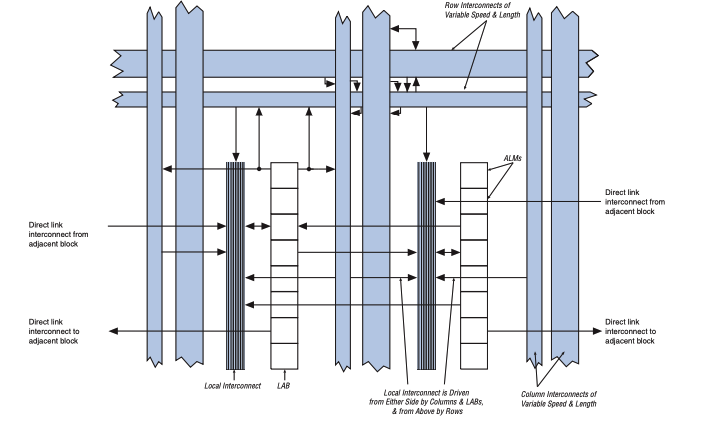

Struktura EP2S60F1020I4, organizirana okoli bloka logičnega niza, združuje več prilagodljivih logičnih modulov, povezanih prek lokalnih, vrstičnih in stolpčnih povezav različnih dolžin in hitrosti.Vsak LAB je povezan s sosednjimi bloki prek neposrednih povezav, ki zmanjšajo zakasnitev usmerjanja za sosednjo logiko.Lokalne medsebojne povezave zagotavljajo kratke poti z nizko zakasnitvijo znotraj LAB, medtem ko medsebojne povezave vrstic in stolpcev omogočajo distribucijo signala po večjih regijah naprave.Navpične povezave omogočajo prehod signalov med LAB-ji zgoraj in spodaj, kar podpira prilagodljivo logično postavitev in predvidljivo usmerjanje signala skozi programljivo strukturo.

Uporaba EP2S60F1020I4

Telekomunikacijska infrastrukturna oprema

EP2S60F1020I4 se uporablja v fiksni komunikacijski opremi, ki upravlja neprekinjen pretok podatkov in strukturirano obdelavo signalov.Njegova velika logična zmogljivost podpira naloge, kot so obdelava paketov, nadzor okvirjev in časovna koordinacija znotraj baznih postaj in omrežnih vozlišč.Širok vhodni in izhodni obseg omogoča neposredno povezavo z več podatkovnimi potmi in krmilnimi vmesniki.

Visokozmogljivi vgrajeni računalniški sistemi

V vgrajenih računalniških platformah ta naprava združuje krmilno logiko, premikanje podatkov in funkcije obdelave v eni sami programabilni enoti.Podpira vzporedne operacije, ki pomagajo upravljati kompleksne delovne obremenitve, hkrati pa ohranjajo predvidljivo vedenje sistema.Zaradi tega je primeren za vgrajene sisteme, ki zahtevajo gosto integracijo in stabilno delovanje.

Industrijska avtomatizacija in nadzorni sistemi

EP2S60F1020I4 se uporablja v sistemih za avtomatizacijo, kjer sta potrebna usklajen nadzor in hiter odziv.Podpira realnočasovno spremljanje, zaporedje in krmilno logiko za stroje in procesno opremo.Njegova struktura omogoča, da več krmilnih zank in podatkovnih poti deluje skupaj brez motenj.

Platforme za pridobivanje podatkov in obdelavo signalov

Ta naprava je zelo primerna za platforme, ki zbirajo in obdelujejo velike količine digitalnih podatkov.Pomnilnik na čipu podpira medpomnilnik in vmesno shranjevanje, medtem ko vzporedna logika omogoča strukturirano ravnanje s podatki.Te značilnosti pomagajo ohranjati dosleden pretok podatkov v sistemih za merjenje in obdelavo.

Omrežna in preklopna oprema

Veliko število razpoložljivih vhodnih in izhodnih pinov omogoča EP2S60F1020I4 vmesnik z več vrati in krmilnimi signali.Podpira fiksne omrežne sisteme, ki zahtevajo stabilno usmerjanje podatkov in preklopno vedenje.Naprava obravnava usklajene signalne poti, hkrati pa ohranja predvidljiv čas.

Letalski in vesoljski in obrambni sistemi z delovanjem pri široki temperaturi

Podprto temperaturno območje omogoča uporabo v sistemih, ki so izpostavljeni spreminjajočim se toplotnim pogojem.Naprava podpira stabilno delovanje v okoljih, kjer je potrebno dosledno vedenje v dolgih obdobjih delovanja.Zaradi tega je primeren za strojno opremo, nameščeno v nadzorovanih in terenskih platformah.

Prednosti in slabosti EP2S60F1020I4

Prednosti

• Visoka logična gostota podpira integracijo kompleksnega digitalnega sistema

• Veliko število uporabniških vhodnih in izhodnih pinov poenostavi širok sistemski vmesnik

• Velik pomnilnik na čipu zmanjšuje odvisnost od zunanjih pomnilniških naprav

• Širok razpon delovne temperature podpira uporabo v nadzorovanih in težkih okoljih

• Predvidljivo časovno vedenje podpira stabilno in ponovljivo delovanje sistema

Slabosti

• Večja poraba energije v primerjavi z programirljivimi napravami z manjšo gostoto

• Velik paket FBGA poveča kompleksnost postavitve plošče

• Zahteva skrbno upravljanje moči in toplote pri gostih zasnovah

• Ni primeren za aplikacije, ki potrebujejo kompaktne pakete ali pakete z nizkim številom pinov

EP2S60F1020I4 Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primeri uporabe/opombe
EP2S60F1020I5	Intel	Stratix II FPGA visoke gostote z velikim številom logičnih elementov in vgrajenimi pomnilniškimi bloki.Zasnovan za površinsko montažo in zanesljivo delovanje v industrijskih temperaturnih območjih.	Uporablja se v telekomunikacijski infrastrukturi, hitri obdelavi podatkov in naprednih vgrajenih sistemih, ki zahtevajo močno računalniško zmogljivost.
EP2S60F1020C4	Intel	Stratix II FPGA za komercialne temperature, ki ponuja enako osnovno arhitekturo in pomnilniške vire kot industrijske različice, optimizirane za nadzorovana okolja.	Primerno za omrežno strojno opremo, sisteme za pridobivanje podatkov in računalniške platforme, ki se uporabljajo v zaprtih ali reguliranih pogojih.
EP2S60F1020C4N	Intel	Ta različica ohranja visoko zmogljivo logično arhitekturo Stratix II, hkrati pa podpira kompaktno embalažo za površinsko montažo za gosto postavitev PCB.	Zelo primeren za velike vgrajene platforme, komunikacijske sisteme in dizajne, ki zahtevajo visoko logično gostoto z učinkovito uporabo prostora na plošči.

O Intelu

Intel je globalno tehnološko podjetje, znano po oblikovanju digitalnih platform, ki se uporabljajo v računalniških, komunikacijskih in vgrajenih sistemih.Njegov portfelj izdelkov zajema programabilno logiko, procesorje, pomnilniške rešitve in podporno programsko opremo, ki omogočajo prilagodljivo zasnovo sistema in dolgo življenjsko dobo.Intel se osredotoča na razširljive arhitekture, ki podpirajo široko paleto zmogljivosti in integracijskih potreb, od vgrajenega nadzora do velikih podatkovno vodenih platform.Podjetje vzdržuje obsežno tehnično dokumentacijo in razvojne ekosisteme, ki podpirajo zanesljivo zasnovo, validacijo in dolgoročno vzdrževanje sistema v številnih aplikacijskih domenah.

Zaključek

EP2S60F1020I4 izstopa po visoki logični gostoti, široki podpori V/I in močnih pomnilniških virih na čipu.Uporabite ga lahko za reševanje zapletenih nadzornih in podatkovnih nalog, hkrati pa ohranjate predvidljivo časovno vedenje.Njegove prilagodljive V/I banke olajšajo povezovanje različnih vmesnikov in standardov signalizacije.Velik paket FBGA podpira gosto zasnovo, čeprav zahteva skrbno načrtovanje.S podporo za široka temperaturna območja se prilega sistemom, ki potrebujejo stabilno delovanje skozi čas.Na splošno vam zagotavlja dobro ravnotežje med zmogljivostjo, integracijo in zanesljivostjo.
