EPF10K30ATC144-1 FPGA: Funkcije, aplikacije, programiranje in alternative razložene

Ta vodnik govori o EPF10K30ATC144-1, vrsti čipa FPGA.Pojasnjuje, kaj je čip, kako deluje in kje ga je mogoče uporabiti.Spoznali boste njegove glavne funkcije, kot so vgrajen pomnilnik, prilagodljivi logični bloki in podpora za sisteme 3.3V in 5V.Pokaže tudi, kako uporabljati čip v projektih, kot so avdio/video sistemi, industrijski stroji in medicinski pripomočki.Vključuje navodila za nastavitev po korakih, primerjave delov in orodja za oblikovanje, s pomočjo katerih boste lažje razumeli in sodelovali s to FPGA.

Katalog

Kaj je EPF10K30ATC144-1?

The EPF10K30ATC144-1 je član družine Flex10k FPGA, zasnovan za zagotavljanje vdelane programirljive logike z zmerno zapletenostjo in visoko prožnostjo.Ta naprava, zgrajena s pomočjo 0,3-mikro-mikronske tehnologije CMOS SRAM, podpira približno 30.000 uporabnih vrat in vključuje 1.728 logičnih elementov, organiziranih v logične bloke (laboratorij).Deluje na 3.3V.Različica Speed ​​Grade –1 ponuja razmeroma hitro delovanje, jedrne frekvence pa do približno 166 MHz.Naprava integrira vgrajene matrične bloke (EABS) za pomnilnik na čipu, ki izboljšujejo operacije ravnanja s podatki in krmiljenjem v vgrajenih modelih.Široko se uporablja v industrijskem nadzoru, komunikacijah in zapuščenih vgrajenih sistemih, ponuja programirljivo rešitev z močno podporo I/O in zadostno logično zmogljivostjo za široko paleto aplikacij srednjega nivoja.Družina Flex10k je bila ena prvih linij FPGA, ki je združila logiko na osnovi SRAM in vdelane bloke RAM-a, kar je zagotavljalo razširljive možnosti od 10K do več kot 200K sistemskih vrat.S TTL, ki so združljivi z I/OS in vgrajenimi pomnilniškimi bloki, Flex10k naprave ponujajo uravnoteženo kombinacijo logične gostote, integracije in zmogljivosti za starejše oblikovalske ekosisteme.

Iščete EPF10K30ATC144-1?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

EPF10K30ATC144-1 CAD modeli

Simbol EPF10K30ATC144-1

EPF10K30ATC144-1 FISPInt

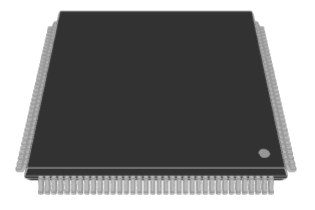

EPF10K30ATC144-1 3D model

Funkcije EPF10K30ATC144-1

• Arhitektura visoke gostote

EPF10K30ATC144-1 je izdelan z uporabo Altera's Flex 10K arhitekture, ki ponuja do 69.000 sistemskih vrat in 1.728 logičnih elementov (LES).Ti logični elementi služijo kot gradniki za izvajanje logičnih funkcij in digitalnih modelov.Ta visoka logična gostota podpira zmerno zapletene digitalne sisteme, kot so državni stroji, majhni procesorji in logika krmilnikov na enem samem čipu.

• Vgrajeni bloki matrike (EAB)

Ta naprava vključuje več vgrajenih matričnih blokov, ki zagotavljajo približno 12,3 kiloboja RAM -a.Vsak EAB ponuja 2,048 bitov, ki jih je mogoče konfigurirati kot RAM ali ROM, podpirajo širine bitja do 256. Ti bloki omogočajo hitro in prilagodljivo integracijo pomnilnika znotraj FPGA, ne da bi zaužili logične elemente, zaradi česar je idealen za medsebojno zaščito, iskalne tabele in majhne shranjevanje podatkov znotraj čipa.

• Rekonfigurabilna logika na osnovi SRAM

EPF10K30ATC144-1 uporablja tehnologijo SRAM za svojo programirljivo logiko.To pomeni, da ga je mogoče reprogramirati neomejeno številokrat, kar je dragoceno med prototipiranjem in nadgradnjami sistema.Lahko preizkusite, spremenite in preverite njihovo funkcijo vezja večkrat pred končno uvajanjem.

• 3.3V jedrna operacija s 5V strpnim V/I

Ta FPGA deluje s 3,3V napajanjem za notranjo logiko, vendar podpira 5V-tolerantne V/I zatiče.Ta dvonadstropna združljivost zagotavlja, da lahko naprava varno povezuje z zapuščenimi 5V komponentami, hkrati pa ohranja sodobno nizkonapetostno učinkovitost moči za temeljne funkcije.Poenostavlja modele sistema mešanih napetosti, ne da bi potrebovali ravni prestavkov.

• Hitrost ure

Naprava podpira obratovalne frekvence do 166,67 MHz, kar omogoča hitro obdelavo podatkov in ravnanje s signali v časovno kritičnih aplikacijah.Ta največja največja frekvenca naredi EPF10K30ATC144-1 primeren za nadzorne sisteme za visoke hitrosti, komunikacije in vgrajene računalniške naloge.

• Način pripravljenosti z nizko močjo

FPGA odlikuje nizka statična poraba energije, s standby tokom, ki je običajno manjši od 0,5 mA.To omogoča, da se naprava uporablja v energetsko občutljivih aplikacijah, kjer je treba zmanjšati moči v prostem teku, na primer prenosni instrumenti ali sistemi z načini varčevanja z močjo.

• Komercialni temperaturni razpon

Ocenjeno je za temperaturno območje od 0 ° C do +70 ° C, ki ustreza standardnim trgovskim okoljem.To zagotavlja zanesljivo delovanje v tipičnih notranjeh pogojih, ne da bi bilo potrebno temperaturne specifikacije v industrijskem razredu.

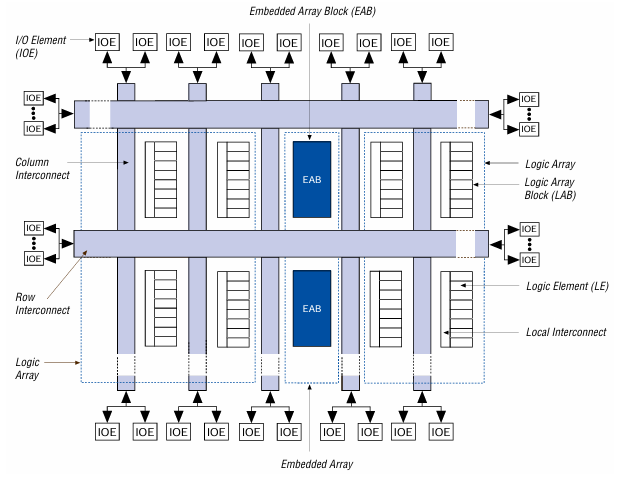

Diagram bloka naprave Flex 10K

Diagram predstavlja notranjo arhitekturo naprave Flex 10K FPGA, zlasti EPF10K30ATC144-1.V jedru naprave je vgrajena matrika, ki je sestavljena iz dveh primarnih vrst komponent: logične bloke (laboratorij) in vgrajenih blokov (EAB).Laboratoriji so sestavljeni iz več logičnih elementov (LES), ki upravljajo z logičnimi funkcijami splošne namene.Vsak LE je povezan z lokalnim medsebojnim povezovanjem, kar omogoča prilagodljivo logično izvajanje v laboratoriju.

Okoliški laboratoriji so vgrajeni matrični bloki (EAB), prikazani v temno modri barvi.To so pomnilniški bloki z visoko gostoto, ki se uporabljajo za funkcije, kot sta RAM ali ROM, in omogočajo vgrajeno obdelavo podatkov ali pufer neposredno znotraj tkanine FPGA.Medsebojni povezavi stolpca in vrstic omogočajo komunikacijo med laboratoriji, EABS in V/I elementi (IOE), nameščenimi okoli oboda čipa.Ti medsebojni povezavi podpirajo kompleksne poti usmerjanja in so pomembni za pretok podatkov v različnih logičnih odsekih.

Vsak IOE poveže notranjo logiko z zunanjimi zatiči, kar omogoča, da napravi poveže z drugimi sistemskimi komponentami.Struktura je modularna in simetrična, saj ponuja učinkovito postavitev za usmerjanje in razširljivost.V EPF10K30ATC144-1 ta razporeditev omogoča uravnoteženo kombinacijo programirljive logike in vgrajenega pomnilnika, idealnega za digitalne sisteme srednje kompleksa, ki potrebujejo hitro ravnanje s podatki in prilagodljivo logično konfiguracijo.

Specifikacije EPF10K30ATC144-1

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	FLEX-10KA®
Embalaža	Obsega
Status dela	Aktivno
Število laboratorijev/CLB	216
Število V/I.	102
Napetost - Dobava	3V ~ 3,6V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Paket / ohišje	144-LQFP
Paket dobaviteljskih naprav	144-TQFP (20x20)
Številka osnovnega izdelka	EPF10K30

Aplikacije EPF10K30ATC144-1

Digitalna obdelava zvoka / video

EPF10K30ATC144-1 je zaradi vgrajenih blokov (EAB), ki zagotavljajo RAM na čipu.Ta funkcija omogoča neposredno medsebojno shranjevanje, začasno shranjevanje in manipulacijo s podatki neposredno znotraj FPGA.Številni pogosto uporabljajo to FPGA za obdelavo dekodiranja zvočnega toka, manipulacije s pikami ali časom digitalnega video vmesnika.Njegova zmerna logična zmogljivost in fleksibilnost V/I omogočata integracijo s kodeki, krmilniki časov in logiko sinhronizacije v multimedijskih sistemih.

Industrijski nadzor

V industrijski avtomatizaciji lahko EPF10K30ATC144-1 služi kot osrednji krmilnik ali inteligenten vmesnik V/I.Njegova programirljiva logika podpira izvajanje državnih strojev, senzorskih vmesnikov, zajemanja podatkov in serijskih komunikacijskih protokolov, kot sta SPI ali RS-485.Razpoložljivost RAM-a na čipu in veliko število V/I je primerna za upravljanje več krmilnih signalov v programirljivih logičnih krmilnikih (PLC), motornih pogonih ali robotskih podsistemih.

Medicinska oprema

Medicinski pripomočki zahtevajo natančno, ponovno konfiguracijsko logiko za obdelavo specializiranih podatkovnih tokov.Ta FPGA se lahko uporablja za kondicioniranje signala, filtriranje in obdelavo vhodov analognih senzorjev v aplikacijah, kot so EKG, ultrazvočni ali slikovni sistemi.Njegova predvidljiva zamuda in prilagodljivo programiranje sta idealna za vključevanje lastniških algoritmov ali korakov predhodne obdelave podatkov pred nadaljnjim mikrokontrolerjem ali DSP.

Avtomobilska in vesoljska elektronika

V avtomobilskih nadzornih ploščah, avioniki in nadzornih enotah za nadzor nad vesoljem so se EPF10K30ATC144-1 običajno uporabljali za povezovanje senzorjev, upravljanje diagnostike ali izvajanje komunikacijskih protokolov.Njegova reprogramirana narava je omogočila prilagajanje logike po uvajanju ali med preverjanjem sistema.Del I/O Prilagodljivost je omogočila premostitev med zapuščenimi avtobusi in sodobnimi komunikacijskimi sistemi, hkrati pa ohranjala stabilnost v robustnih okoljih.

Komunikacijski in mrežni sistemi

Zahvaljujoč svoji sposobnosti izvajanja serijskih protokolov po meri in logiki filtriranja podatkov, je EPF10K30ATC144-1 našel uporabo v zapuščenih telekomunikacijskih sistemih in omrežnih hrbtnih ploščah.Njegov vgrajeni RAM podpira analizo pufra in paketov, medtem ko logični bloki lahko izvajajo preklopna pravila ali preverjanje paritete.Delal je kot logični element lepila, ki je pomagal integrirati procesorje, stikala in signalne poti v komunikacijski infrastrukturi.

EPF10K30ATC144-1 podobni deli

• EPF10K30AQI208-3

EPF10K30AQI208-3 je močna alternativa EPF10K30ATC144-1, ki ponuja isto število logičnih elementov (1.728 LES) in vgrajenega pomnilnika (~ 12,3 kbit), vendar z večjim 208-polnim paketom QFP.Poveča število razpoložljivih V/I zatičev na 147, zaradi česar je idealen za aplikacije, ki zahtevajo več zunanjih povezav.Z oceno hitrosti industrijskega razreda se zanesljivo obnese v širšem temperaturnem območju od –40 ° C do +85 ° C.Zaradi tega je primerno za robustna okolja v telekomunikacijskih, nadzornih sistemih in robustnih industrijskih napravah.Njegova razširjena V/I in delovna ponudba omogoča praktično nadgradnjo za preraščanje 144-pinske konfiguracije TQFP.

• EPF10K30AQI240-3

EPF10K30AQI240-3 je še en združljiv FPGA v družini Flex 10K, ki ponuja večjo gostoto V/I s 240-polnim paketom QFP in 189 I/O zatičev.Tako kot ATC144-1, tudi on vzdržuje 1.728 logičnih elementov in 12,3 kbita vgrajenega RAM-a.Njegova –3 hitrostna ocena zagotavlja dosledno delovanje pri industrijskih temperaturah, zaradi česar je zanesljiva izbira za sisteme s širokimi nihanji okolja.Je primerna za aplikacije z visokimi številnimi številnimi, kot so zapletene kontrolne plošče, vgrajeni video sistemi in zapuščeni računalniški vmesniki.

• EPF10K30AQC240-3

EPF10K30AQC240-3 ponuja tudi 189 I/O zatičev v 240-polni QFP postavitvi in ​​vzdržuje osnovno arhitekturo 1.728 LES in ~ 12 kbit RAM-a.Čeprav je zdaj naveden kot zastarel, ostaja izvedljiva zamenjava v sistemih, kjer sta potrebna mehanski odtis in signalni izvod 240-pin QFP.Je funkcionalno enak AQI240-3, vendar se običajno uporablja v komercialnih temperaturnih aplikacijah.Ta del je dragocen za vzdrževanje zapuščenega vzdrževanja strojne opreme, zlasti kadar je potrebna mehanska združljivost s 240-pinsko postavitvijo in pridobivanje novih modelov ni izvedljivo.

Koraki programiranja EPF10K30ATC144-1

1. Ustvarite in sestavite zasnovo

Začnite z oblikovanjem digitalne logike z uporabo HDL, kot je VHDL ali Verilog.Za gradnjo projekta uporabite programska orodja, kot sta Altera Quartus II ali Max+Plus II.Ko je vaša zasnova dokončana, ga sestavite, da ustvarite programske datoteke.Dobili boste datoteko .SOF za konfiguracijo JTAG na osnovi SRAM in datoteko .POF, če želite programirati serijski EEPROM za nalaganje vklopa.

2. Izberite metodo konfiguracije

Obstajata dva glavna načina za konfiguracijo EPF10K30ATC144-1.Za začasno programiranje med testiranjem ali razvojem uporabite konfiguracijo JTAG z datoteko .SOF.Za trajno ali samodejno konfiguracijo pri zagonu sistema uporabite pasivno serijsko metodo tako, da nalagate datoteko .POF v zunanji EEPROM (kot EPC2).

3. Povežite in programirajte napravo

Če uporabljate JTAG, priključite programski kabel (npr. USB-Blaster) na glavo JTAG.Odprite Quartus programer, naložite datoteko .SOF in napravo programirajte neposredno.Za pasivno serijo povežite EEPROM na FPGA in uporabite Quartus, da programirate datoteko .POF v EEPROM.EEPROM pri napajanju pošlje bitstream na FPGA.

4. Po potrebi reprogram

EPF10K30ATC144-1 je mogoče kadar koli reprogramirati prek JTAG.Vsebino EEPROM lahko posodobite tudi, da spremenite konfiguracijo zagona.To je koristno za posodobitve na terenu ali izboljšave oblikovanja.

5. Preverite uspeh programiranja

Po programiranju preverite statusne zatiče FPGA (NSTATUS in CONF_DONE), da potrdite uspešno konfiguracijo.Prav tako lahko zaženete funkcionalne teste ali uporabite orodja za odpravljanje napak, kot je SignalTap, da zagotovite, da logika deluje, kot je predvideno.

EPF10K30ATC144-1 Prednosti

• Visoka integracija z vgrajenim RAM -om

EPF10K30ATC144-1 združuje približno 30.000 sistemskih vrat in 1.728 logičnih elementov, skupaj s približno 12 kbitov vgrajenega RAM-a.Ti vgrajeni matrični bloki (EAB) omogočajo hitrejše in bolj predvidljive pomnilniške operacije v primerjavi z razporejenim RAM -om.To pomaga poenostaviti logično zasnovo, zlasti v aplikacijah, ki zahtevajo medpomniranje, tabele za iskanje ali majhno shranjevanje podatkov, kar izboljšuje tako zmogljivost kot porabo virov.

• Združljivost mešane napetosti

Ena izmed močnih prednosti te naprave je njegova sposobnost delovanja s 3,3V oskrbo, hkrati pa podpira 5V-tolerantno V/OS.Ta funkcija Multivolt ™ V/I naredi FPGA prilagodljivo za integracijo v sisteme, ki uporabljajo tako zapuščeno logiko 5V kot sodobne 3.3V komponente.Uporabno je v industrijskih ali komunikacijskih sistemih, kjer se ravni napetosti razlikujejo v podsistemih.

• Enostavna konfiguracija

Ker uporablja tehnologijo SRAM, lahko EPF10K30ATC144-1 enostavno reprogramiramo z uporabo JTAG ali pasivnih serijskih metod.Logične funkcije lahko posodobite na terenu ali med razvojem, ne da bi zamenjali čip.To zmanjšuje stroške in omogoča prihodnje nadgradnje ali popravke napak po uvajanju.

• Vgrajen JTAG in hiter razvoj

Naprava vključuje vgrajeno podporo JTAG, ki omogoča testiranje mejnih skeniranja in programiranje v sistemu.To je dragoceno za proizvodne teste in odpravljanje napak.Prav tako v primerjavi s tradicionalnim razvojem ASIC uporaba tega FPGA močno skrajša čas preobrata, zaradi česar je idealen za hitro prototipiranje in majhno do srednje proizvodnje.

• Učinkovita arhitektura usmerjanja in zmogljivosti

Arhitektura Flex 10K, ki se uporablja v tej napravi, vključuje usmerjanje Fasttrack®, nošenje verig za aritmetično logiko in drevesa ure, ki zagotavljajo predvidljivo časovno razporeditev in učinkovite zmogljivosti.S svojo stopnjo hitrosti lahko čip deluje do približno 166 MHz, kar je primerno za številne aplikacije za srednje zmogljivosti, kot so nadzor signala, ravnanje s podatki in povezovanje protokolov.

EPF10K30ATC144-1 Dimenzije embalaže

• Vrsta paketa: TQFP -144 (Tanki Quad Flat Pack, 144 zatičev)

• Pritrditev: Površinsko moto

• Velikost telesa: 20 mm × 20 mm (vključno s vodi)

• Pin nagib: 0,80 mm (razdalja med PIN centri)

• Dolžina telesa (Izključitev potencialnih strank): 12,00 mm (nominalno)

• Širina telesa (Izključitev potencialnih strank): 12,00 mm (nominalno)

• Celotna debelina: Do 1,20 mm

• Debelina telesa: Približno 0,95 mm

• Dolžina svinca: 0,45 mm do 0,75 mm

• Širina svinca: 0,30 mm do 0,45 mm

• Višina sedežev (A1): 0,05 mm do 0,15 mm

EPF10K30ATC144-1 proizvajalec

EPF10K30ATC144-1 izdeluje Altera , pionir v programirljivih logičnih napravah in originalni razvijalec serije Flex 10K FPGA.Altera, ustanovljena leta 1983, je postala vodilna na področju inovacij, ki jih je mogoče programirati na terenu (FPGA) in uvajala nekatere najzgodnejše in najpogosteje uporabljene programirljive logične rešitve v industriji.Leta 2015 je Altera pridobila Intel Korporacija, ki je še naprej podpirala in vključevala Alterove linije izdelkov FPGA pod njegovo programirljivo skupino rešitev (PSG).Čeprav se je Altera leta 2024 ponovno predstavila kot ločena podružnica Intel, EPF10K30ATC144-1 ostaja zapuščina FPGA, ki odraža prvotno inženirsko in proizvodno odličnost Altera.

Zaključek

EPF10K30ATC144-1 je uporaben in prilagodljiv čip FPGA z dobrim pomnilnikom, močnimi logičnimi funkcijami in možnostjo dela z novimi in starimi sistemi.Lahko ga reprogramirate kadar koli, kar je odlično za testiranje in posodobitve.Povezava je enostavno in dobro deluje v številnih vrstah elektronike, od tovarniških strojev do omrežnih orodij.Čeprav je to starejši del, še vedno pomaga pri mnogih projektih, kjer so potrebni zanesljivi in ​​reprogramirani čipi.
