Vodnik FPGA EPF8820ARC208-4: funkcije, arhitektura, aplikacije in programiranje

Ta članek govori o EPF8820ARC208-4, posebnem čipu, ki se uporablja v elektroniki.Pojasnjuje, kaj počne čip, kako deluje in kje ga je mogoče uporabiti.Spoznali boste njene dele, kako jih nastaviti in zakaj jih še danes uporabljate v stvareh, kot so radijski sprejemniki, stroji, avtomobili in še več.Pokaže tudi, kako se primerja z drugimi podobnimi čipi.

Katalog

Kaj je EPF8820ARC208-4?

The EPF8820ARC208-4 je zapuščena naprava FPGA iz serije Flex 8000, ki jo je razvila Altera, zdaj pod Intelovo programirljivo skupino rešitev.Zasnovan s pomočjo arhitekture, ki temelji na CMOS SRAM, spada v družino ponovno konfigurabilnih logičnih naprav, ki so zaznamovale fazo v programirljivem razvoju logike.Serija Flex 8000 je bila prepoznana zaradi svoje vsestranske logične celične strukture in razširljivega medsebojnega povezovanja, primerna za digitalno integracijo splošne namene.EPF8820ARC208-4 posebej spada v različico srednje hitrosti v tej seriji in zmogljivosti medsebojne povezave.Svojo arhitekturo deli z drugimi različicami hitrosti, kot so ‑2, –3 in ‑5, ki se razlikujejo predvsem po časovnih zmogljivostih.

Iščete EPF8820ARC208-4?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

Funkcije EPF8820ARC208-4

• Arhitektura Flex 8000

EPF8820ARC208-4 je zasnovan na Altera's Flex 8000 Architecture, ki uporablja konfiguracijo na osnovi SRAM za programiranje v sistemu.Ponuja stroškovno učinkovito in prilagodljivo rešitev za uporabo logične gostote srednjega dosega.

• Logična gostota

Ta naprava združuje 672 logičnih elementov, ki zagotavljajo približno 8000 uporabnih sistemskih vrat.Ponuja primerno ravnovesje med zapletenostjo in zmogljivostjo za vgrajeno kontrolo, logiko lepila in modelov državnih strojev.

• 5V jedro s podporo Multivolt ™ I/O

Naprava, ki deluje na 5V napajanju, podpira tudi standarde 3.3V in 5V I/O s pomočjo MultiVolt ™ I/O tehnologije.Zaradi tega je prilagodljiv za mešane napetostne sisteme in zapuščeno povezovanje.

• Vzorni konfiguraciji v vezju

EPF8820ARC208-4 temelji na SRAM in podpira konfiguracijo v krogu z uporabo zunanjih serijskih ali vzporednih prom.Omogoča hitre posodobitve oblikovanja in rekonfiguracijo, ne da bi napravo odstranili iz vezja.

• Hitro povezano usmerjanje

Njegova struktura medsebojne povezave Fasttrack zagotavlja predvidljivo tkanino za hitro usmerjanje.Ta arhitektura podpira učinkovito logično namestitev in časovni nadzor, kar omogoča racionalizirane zmogljivosti oblikovanja.

• Nosite in kaskadne verige za aritmetiko

Namenske verige nosilcev in kaskade izboljšujejo izvajanje aritmetičnih funkcij, kot so dodatki in števci.Te lastnosti zmanjšujejo logično zamudo in poenostavijo konstrukcijo zapletenih matematičnih operacij.

• Skladnost z avtobusom PCI (Rev 2.2)

Ta naprava je v skladu s PCI Local Specifikacijam revidiranja 2.2, zaradi česar je primerna za uporabo v sistemih, ki temeljijo na PCI.Podpira signalna okolja PCI, ki je toleranta na 5V.

• Podpora za skeniranje mejnih mej JTAG

EPF8820ARC208-4 vključuje vgrajene zmogljivosti mejnih pregledov IEEE 1149.1 (JTAG).To olajša odpravljanje napak, testiranje na plošči in preverjanje v sistemu, ne da bi bilo potrebno dodatno vezje.

• Programibilno krmiljenje hitrosti

Njegovi izhodni gonilniki imajo programirljivo krmiljenje hitrosti, kar pomaga zmanjšati preklopni hrup.To je koristno pri modelih visokih hitrosti za celovitost signala.

• Način pripravljenosti z nizko močjo

Naprava, zasnovana za učinkovitost energije, porabi manj kot 0,5mA v stanju pripravljenosti.To omogoča sistemom, da ohranjajo moč v prostem teku ali neaktivnih obdobjih.

• Temperatura delovanja: 0 ° C do 70 ° C

Komponenta deluje zanesljivo v komercialnem temperaturnem območju od 0 ° C do 70 ° C.Idealen je za uporabo splošne namene v nadzorovanih okoljih.

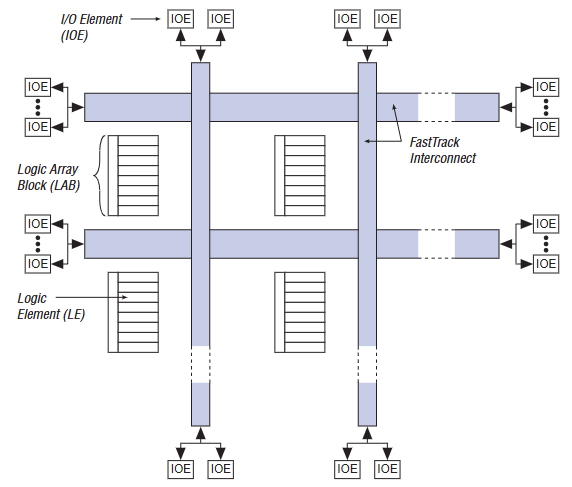

Flex 8000 blok diagram

Diagram prikazuje notranjo strukturo in kako FPGA obdeluje logiko in povezave.Na sredini so bloki logične matrike (laboratoriji), ki vsebujejo več logičnih elementov (LES).Ti LES so programirljivi in ​​so lahko konfigurirani tako, da izvajajo široko paleto logičnih nalog, ki podpirajo kombinirane in zaporedne zasnove.Ta prilagodljivost omogoča izvedbo digitalnega vezja po meri.

Okoli laboratorijev so elementi V/I (IOE), ki obravnavajo komunikacijo med FPGA in zunanjimi napravami.Podpirajo vhodne, izhodne in dvosmerne signale, medtem ko sprejmejo različne napetostne ravni.Povezovanje vseh delov je Fasttrack Interconnect, sistem za visoke hitrosti, ki učinkovito povezuje laboratorije in IOE.Ta nastavitev zagotavlja hiter prenos podatkov, gladko usmerjanje signala in zanesljive zmogljivosti v različnih aplikacijah v seriji Flex 8000.

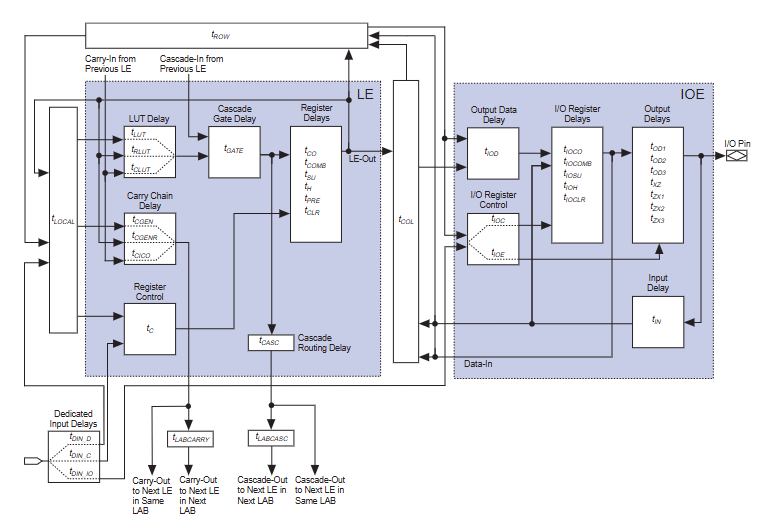

Flex 8000 Način časa

Diagram poudarja, kako zamude vplivajo na logično obdelavo in pretok signala znotraj FPGA.Znotraj vsakega logičnega elementa (LE) faktorji časovnega razporeda, kot je tabela iskanja (LUT), zamuda, zakasnitev verige in čas nastavitve/zadrževanja registrirajo, kako hitro logične operacije se odzivajo na spremembe vhoda.Te notranje zamude so pomembne za ohranjanje natančnega in stabilnega delovanja, zlasti v vezjih za hitro preklapljanje.

Pri operacijah V/I v načinu časovne omejitve prikazuje, kako se signali obnašajo, ko vstopajo in izstopijo iz FPGA.Ključne točke vključujejo izhodno zamudo, pa tudi vhodne nastavitve in čase zadrževanja, ki opredeljujejo, kako dolgi morajo biti zunanji signali stabilni za pravilen zajem podatkov.Na diagramu je tudi zakazana zamuda med povezanimi LES, vključno s prevoznimi in kaskadnimi potmi, ki vplivajo na pretok logike po napravi.Ti časovni elementi zagotavljajo sinhronizirane, zanesljive zmogljivosti v arhitekturi Flex 8000.

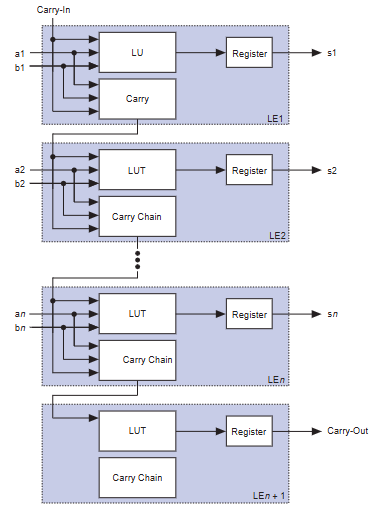

Flex 8000 operacija nosilca

Delovanje nosilca verige v EPF8820ARC208-4 Flex 8000 je zasnovano za izvajanje hitrih aritmetičnih izračunov s povezovanjem več logičnih elementov (LES).Vsak LE vsebuje pregledno tabelo (LUT), logično vezje in register.Postopek se začne s prenosnim signalom, ki vstopa v prvi LE (LE1), ki skupaj z vhodi A1 in B1 ustvari izhod vsote (S1) in signal nosilca.

Ta nosilni signal se nato prenese neposredno v naslednjo LE v verigi (LE2, LE3 in tako naprej), kar omogoča vsakemu LE -ju, da izračuna svoj lastni izhod vsote (S2 do SN) z uporabo vhodov in dohodnega prevoza.Zadnji LE v zaporedju ustvari končni signal nosilca, ki dokonča operacijo.Ta nosilna struktura omogoča hiter, učinkovit dodajanje, idealen za gradnjo dodatkov, števcev in drugo logiko, ki temelji na aritmetiki v arhitekturi Flex 8000.

Specifikacije EPF8820ARC208-4

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	Flex 8000
Embalaža	Pladenj
Status dela	Zastarelo
Število laboratorijev/CLB	84
Število logičnih elementov/celic	672
Število V/I.	152
Število vrat	8000
Napetost - Dobava	4.75V ~ 5.25V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Paket / ohišje	208-bfqfp izpostavljena ploščica
Paket dobaviteljskih naprav	208-RQFP (28x28)

Aplikacije EPF8820ARC208-4

1. Digitalna obdelava signala (DSP) in nadzor podatkovne poti

EPF8820ARC208-4 je primeren za izvajanje funkcij DSP po meri zaradi svoje zmerne logične gostote in učinkovite arhitekture usmerjanja.Z manipulacijo s podatkovno potjo lahko upravlja za operacije, kot so filtriranje, modulacija in transformacija digitalnih signalov visoke hitrosti.

2. Vmesnik po meri in pretok koprocesorja

Ta FPGA se s svojim velikim številom zatičev V/I in multivolt ™ pogosto uporablja za oblikovanje perifernih vmesnikov po meri ali most, ki ni združljiva z logiko.Služi tudi kot soprocesor, ki iz glavnega procesorja izpušča ponavljajoče se naloge nadzora ali podatkov.

3. Programsko definirana radijska in komunikacijska obdelava

Prilagodljivost in sposobnost naprave, da se reprogramira, je idealna za aplikacije, kot je programsko opredeljen radio (SDR), kjer se lahko spreminjajo modulacijske sheme ali protokoli.Dinamično lahko upravlja s kodiranjem, dekodiranjem in upravljanjem signalov v komunikacijskih plasteh.

4. Prototipizacija in emulacija strojne opreme ASIC

EPF8820ARC208-4 se običajno uporablja med fazo prototipov razvoja ASIC.Njegova reprogramirana arhitektura omogoča hitro potrjevanje, testiranje in časovno simulacijo zapletenih digitalnih modelov, preden se zaveže k siliciju.

5. Motorji za prepoznavanje in šifriranje glasu

Ta FPGA je sposobna izvajati logiko srednje kompleksa, kot so cevovodi za prepoznavanje glasu in kriptografski algoritmi.Prisotnost nosilnih verig in registriranega V/OS zagotavlja hitro izračunavanje in obdelavo signalov z nizko zamudo, ki je potrebna za takšne aplikacije.

6. Industrijski nadzor in instrumentacijski sistemi

Zaradi predvidljivega časa, velikih sinhronih kontrol Fanout in prilagodljivi logični bloki so ta FPGA primerni za sisteme industrijske avtomatizacije.Pogosto se uporablja v programirljivem času, krmiljenju z državnim strojem in kondicioniranih vezjih.

7. Aerospace in obrambni vgrajeni sistemi

Ta naprava se uporablja v vesoljski in obrambni elektroniki, kjer sta potrebna konfiguracijska fleksibilnost in zanesljivo delovanje v nadzorovanih okoljih.Podpira varno nalaganje vdelane programske opreme in ponuja nizko moč v pripravljenosti, ki koristi pri kritičnih aplikacijah.

8. Avtomobilski elektronski moduli

V avtomobilski elektroniki lahko EPF8820ARC208-4 najdete v kontrolnih modulih, ki obravnavajo logično prevajanje, diagnostiko ali združevanje podatkov med senzorji in centralnim ECU.Njegova rekonfiguracijska narava omogoča posodobitve in izboljšave tudi po uvajanju.

9. Telekomunikacijsko stikalo in ravnanje s protokolom

V telekomunikacijskih sistemih ta FPGA podpira preklopno logiko, ravnanje z protokolom in upravljanje časa.Lahko se prilagodi različnim signalnim standardom in tako zagotovi združljivost in nadgradljivost v dinamičnih komunikacijskih omrežjih.

EPF8820ARC208-4 Podobni deli

Tu je primerjalna tabela EPF8820ARC208-4 in njegovih najpomembnejših podobnih delov iz iste družine Flex8000:

Številka dela	Hitrost	Vrsta paketa	I/o zatiči	Logični elementi	Temperaturna ocena
EPF8820ARC208-4	–4 (izhodišče)	208-PIN QFP	152	672	Komercialna
EPF8820ARC208-2	–2 (počasneje)	208-PIN QFP	152	672	Komercialna (0–70 ° C)
EPF8820ARC208-3	–3 (medij)	208-PIN QFP	152	672	Komercialna
EPF8820ARC208-5	–5 (hitreje)	208-PIN QFP	152	672	Komercialna
EPF8820AQC208-4	–4	208-PIN QFP (AQC)	152	672	Komercialna
EPF8820ARI208-4H	–4	208-PIN QFP	152	672	Industrijsko (–40–85 ° C)

Koraki programiranja EPF8820ARC208-4

1. Ustvari konfiguracijsko datoteko

Začnite z ustvarjanjem konfiguracijske datoteke z uporabo razvojne programske opreme Altera, kot sta Max+Plus II ali Quartus.Ta datoteka, ki je običajno približno 16KB, vsebuje celoten bitstream, potreben za določitev logike in usmerjanja EPF8820ARC208-4.

2. Izberite shemo konfiguracije

Izberite ustrezno konfiguracijsko metodo, ki temelji na sistemskih zahtevah: bodisi aktivni serijski/vzporedni (kjer FPGA nadzoruje nalaganje) ali pasivno serijsko/vzporedno (kjer zunanji krmilnik upravlja s konfiguracijo).Pasivne metode so idealne za sisteme, ki zahtevajo reprogramiranje na terenu ali dinamične posodobitve.

3. Nastavite strojne povezave

Priključite potrebne konfiguracijske vrstice, kot so NCONFIG, CONF_DONE, DCLK in DATA0 med FPGA in vašo izbrano konfiguracijsko pomnilniško napravo (npr. EPC1, EPC1213).Prepričajte se, da so vlečni upori in viri ure pravilno konfigurirani tako, da ustrezajo izbranemu načinu konfiguracije.

4. Inicializacija vklopa

Ko sistem napaja ali se uveljavi Nconfig, FPGA vstopi v način konfiguracije in v tri države I/OS postavi ves V/OS.Naprava je zdaj pripravljena sprejeti konfiguracijske podatke na podlagi sheme ožičenja, ki ste jo implementirali.

5. Nalagajte podatke o konfiguraciji

V aktivnem načinu FPGA pridobi podatke neposredno iz EPROM -a z uporabo njegovega notranjega oscilatorja.V pasivnem načinu zagotavljajo gostiteljski procesor ali konfiguracijski krmilnik, postopek in postopek se zaključi, ko signal konf_done postane visok.

6. Notranja inicializacija in prehod v uporabniški način

Ko je bitstream v celoti naložen in se uveljavi konf_done, FPGA izvaja notranjo inicializacijo, nastavi registre in omogoča uporabniškim V/I.Naprava nato začne izvajati logično zasnovo, programirano vanjo.

7. Neobvezna konfiguracija

Rekonfiguracijski cikel lahko sprožite tako, da povlečete Nconfig Low, ki ponastavi napravo in ponovno vstopi v način konfiguracije.To omogoča hitre posodobitve v sistemu ali obnovitev logike, pri čemer je celoten postopek reprogramiranja običajno zaključen v manj kot 100 milisekund.

EPF8820ARC208-4 Prednosti

• Uravnotežena izbira hitrosti

EPF8820ARC208-4 ponuja idealno ravnovesje med zmogljivostjo in stroški, zaradi česar je hitrejša kot nižja različica –2 ali –3 različice, hkrati pa se izogiba višji cenovni točki –5 hitrosti.To omogoča izpolnjevanje časovnih zahtev, ne da bi preplačali neuporabljeni prostori.

• Predvidljive zamude usmerjanja za logiko nadzora

Zahvaljujoč drobnozrnatemu horizontalnemu usmerjanju in doslednih zamudah, EPF8820ARC208-4 zagotavlja odlično predvidljivost časa.To je koristno pri nadzorovanih ali državnih strojih, težkih

• Hitra rekonfiguracija v terenu

Njegova struktura, ki temelji na SRAM, omogoča konfiguracijo v manj kot 100 milisekundah, kar omogoča posodobitve vdelane programske opreme in logiko odmika v sistemih v živo.To je dragoceno v oddaljenih ali kritičnih aplikacijah, kjer je treba zmanjšati čas izpadov.

• Stroškovno učinkovit

Za aplikacije, ki zahtevajo približno 8000 sistemskih vrat, EPF8820ARC208-4 zagotavlja ravno pravšnjo količino logike brez stroškov večjih sodobnih FPGA.To ohranja nizke stroške BOM, medtem ko izpolnjuje zahteve glede funkcionalnosti.

• Poenostavljena integracija mešane napetosti

Z izvorno podporo tako za signalizacijo 3.3V kot 5V V/I, naprava poenostavi zasnovo sistema, ko se povezuje z zapuščenimi TTL ali komponentami mešane napetosti.To odpravlja potrebo po dodatnih prestavkih na ravni, pri čemer varčuje prostor in stroške.

EPF8820ARC208-4 Dimenzije embalaže

• Vrsta paketa: 208-za

• Velikost telesa (D × e): 30,60 mm × 30,60 mm

• Oris paketa (D1 × E1): približno 28,00 mm × 28,00 mm

• Svinčeno igrišče (E): 0,50 mm

• Dolžina svinca (L): 0,60 mm Tipičen (razpon: 0,45 mm do 0,75 mm)

• Širina svinca (b): 0,17 mm Tipičen (razpon: 0,17 mm do 0,27 mm)

• Svinčni kot: 0 ° do 8 °

• Vrsta pritrditve: Površinski nosilec

EPF8820ARC208-4 Proizvajalec

EPF8820ARC208-4 izdeluje Altera Corporation, pionirsko podjetje na področju programirljivih logičnih naprav (PLDS) in poljskih vrat za vrat (FPGA).Altera je prvotno razvila družino Flex 8000, ki ji pripada ta naprava, in ponuja rekonfigurabilno arhitekturo, prilagojeno za logiko aplikacij srednje gostote.Leta 2015 je Altera pridobila Intel Corporationin izdelek še naprej podpira v Intelovi programirani skupini rešitev.Vendar je Intel v letih 2024–2025 ponovno vzpostavil Altera kot samostojno blagovno znamko in ponovno potrdil svojo osredotočenost na razvoj FPGA in dolgoročno podporo.Medtem ko je EPF8820ARC208-4 uradno razvrščen kot zastarela, njegova proizvodna dediščina ostaja vezana na zapuščino Altera, da zagotavlja zanesljive, prilagodljive in široko sprejete programirljive logične rešitve.

Zaključek

EPF8820ARC208-4 je prilagodljiv in zanesljiv čip, ki ponuja dobro mešanico hitrosti, lastnosti in stroškov.Dobro deluje v različnih sistemih, ker ga je mogoče reprogramirati, podpira različne napetosti in hitro obravnava matematične in krmilne naloge.Njegova zasnova pomaga, da signali premikajo nemoteno in natančno.Čeprav se zdaj šteje za starejši ali ukinjen del, je še vedno uporaben v sistemih, ki potrebujejo stabilne zmogljivosti in ne morejo enostavno preklopiti na novejše čipe.Zaradi tega je pametna možnost za posodobitve, popravila ali dolgoročno podporo starejše elektronike.
