EPM570F256C5 CPLD: Funkcije, programiranje, alternative in aplikacije

Ta priročnik pojasnjuje vse, kar morate vedeti o EPM570F256C5, majhnem, a močnem programirnem čipu iz Intelove družine Max® II.Narejena je za elektroniko, ki se mora takoj vklopiti, uporabljati malo moči in zanesljivo delovati, ne da bi potrebovali dodatne pomnilniške čipe.V tem priročniku boste izvedeli za funkcije čipa, kako deluje v notranjosti, kje se uporablja, kako ga programirati in zakaj je boljši od drugih podobnih čipov.Ne glede na to, ali gradite pametno napravo ali nadzorujejo stroje, vam ta priročnik pomaga razumeti, kako lahko EPM570F256C5 naredi vaš dizajn boljši in hitrejši.

Katalog

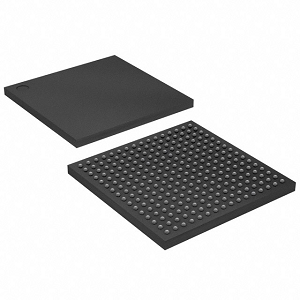

Pregled EPM570F256C5

The EPM570F256C5 je visokozmogljiv CPLD iz Intelove družine Max® II, prilagojen za aplikacije, ki zahtevajo nehlapno konfiguracijo, nizko porabo energije in takojšnje zmogljivosti.Zgrajen v 180 nm Flash CMOS procesu, združuje 440 makrocelic in podpira do 160 uporabniških zatičev, zaradi česar je idealen za logične zasnove zmerne gostote.Naprava deluje na 2,5V ali 3,3V in doseže največjo uro 304 MHz s tipično zamudo širjenja približno 5,4 ns.EPM570F256C5 podpira programabilnost v sistemu (ISP) prek JTAG, kar omogoča enostavno konfiguracijsko posodobitve tudi po uvajanju.Kot del serije Max® II ima koristi od izboljšane večkratne podpore V/I in zanesljivih zagonskih zmogljivosti brez potrebe po zunanjem zagonskem ROM-u.Podprto s programskim paketom Intel's Quartus® II imate dostop do robustnih oblikovalskih orodij in simulacijskih funkcij za racionalizirano integracijo.

Če nameravate uporabiti EPM570F256C5 v svojih razširljivih vgrajenih sistemih, je zdaj pravi čas, da z nami oddate veliko naročilo, da bomo lahko zagotovili enakomerno zalogo, ko ga potrebujete.

EPM570F256C5 CAD modeli

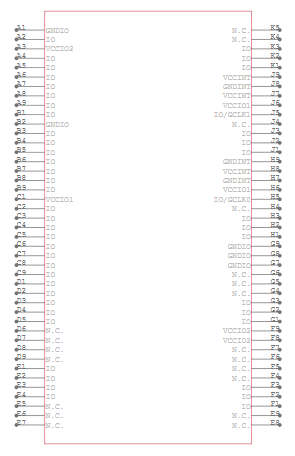

EPM570F256C5 simbol

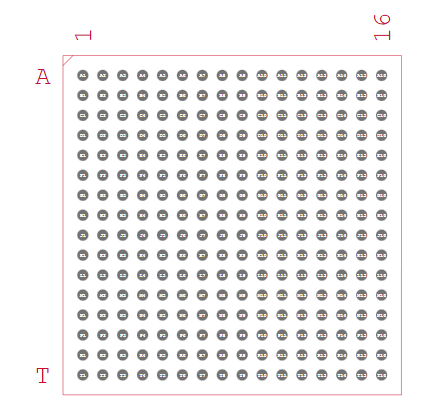

Odtis EPM570F256C5

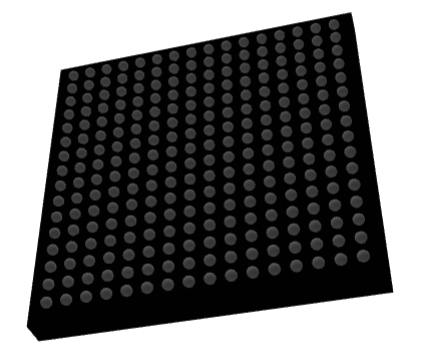

EPM570F256C5 3D model

Funkcije EPM570F256C5

• Makrocelice: EPM570F256C5 združuje 440 makrocelic, ki služijo kot gradniki za izvajanje zapletenih logičnih funkcij in digitalnih modelov po meri v kompaktnem odtisu.

• Programirani zatiči V/I.: Ta naprava zagotavlja do 160 uporabniških konfiguracijskih vhodnih/izhodnih zatičev, kar omogoča fleksibilno povezovanje z zunanjimi komponentami, senzorji in sistemi za različne zahteve za uporabo.

• Zmogljivost visoke hitrosti (Do 304 MHz): S podporo za frekvence ure do 304 MHz in nizko zamudo širjenja približno 5,4 ns zagotavlja hitro obdelavo signalov in visoko hitrost logike v časovno občutljivih aplikacijah.

• Nehlapna konfiguracija na osnovi bliskavice: Vgrajena s Flash pomnilnikom, naprava ohrani svojo konfiguracijo tudi po izklopu in zagotavlja takojšnjo zmogljivost, ne da bi potrebovali zunanje zagonske ROM ali konfiguracijske naprave.

• Programiranost v sistemu (ISP): EPM570F256C5 podpira programiranje, ki temelji na JTAG, kar vam omogoča, da napravo programirate ali reprogramirate neposredno na vezju, kar olajša hiter razvoj in posodobitve.

• Vgrajen uporabniški bliskovni pomnilnik (UFM): Vključuje 8 kbitov nehlapnega pomnilnika UFM, ki jih je mogoče uporabiti za shranjevanje podatkov, nastavitev naprav ali kalibracijske konstante znotraj čipa.

• Združljivost večkratne V/I več napetosti: Naprava podpira široko paleto logičnih ravni, vključno z 1,5V, 1,8V, 2,5V in 3.3V, kar omogoča brezhibno integracijo z različnimi digitalnimi sistemi in vmesniki.

• Ultra nizka poraba energije v pripravljenosti: S pripravljenimi tokovi kar 25 µA je naprava optimizirana za energetsko učinkovitost, zaradi česar je idealna za vgrajene sisteme z baterijo in nizko močjo.

• Podpora za vroče sekete : CPLD je mogoče varno vstaviti ali odstraniti iz sistema v živo, ne da bi povzročil električno škodo ali korupcijo podatkov, kar poveča vzdrževanje in prilagodljivost sistema.

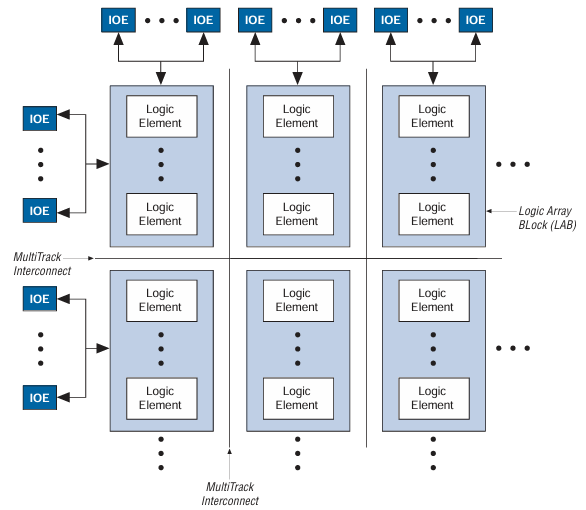

EPM570F256C5 blok diagram

Blok diagram EPM570F256C5 prikazuje strukturirano postavitev, značilno za arhitekturo CPLD (kompleksne programirljive logične naprave) iz Intelove družine Max® II.V jedru diagrama je več blokov logičnih matrikov (laboratorij), vsak sestavljen iz več logičnih elementov (LES), zloženih navpično.Ti logični elementi so gradbene enote, ki izvajajo logične operacije, kot so in ali, xor in flip-flops za shranjevanje.

Okoliški laboratoriji so IOE (vhodni/izhodni elementi), nameščeni vzdolž zgornjega, levega in spodnjega roba.Ti IOE upravljajo komunikacijo med notranjo logiko in zunanjimi zatiči naprave.Vsak IOE je povezan z večkratnimi povezavami, ki signalom omogočajo, da potujejo po CPLD in povežejo kateri koli logični element z drugimi ali z vhodnimi/izhodnimi zatiči.Ta prilagodljiv sistem usmerjanja je ključnega pomena za omogočanje logičnih funkcij po meri, ki programirajo v napravo.

Specifikacije EPM570F256C5

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	Max® II
Embalaža	Pladenj
Status dela	Aktivno
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	5.4 ns
Napajanje napetosti - notranja	2.5V, 3.3V
Število logičnih elementov/blokov	570
Število makrocelic	440
Število V/I.	160
Delovna temperatura	0 ° C ~ 85 ° C (TJ)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	256-BGA
Paket dobaviteljskih naprav	256-FBGA (17x17)
Številka osnovnega izdelka	EPM570

Aplikacije EPM570F256C5

Sistemi umetne inteligence (AI)

EPM570F256C5 se pogosto uporablja kot kontrolni most na strojni platformah AI, ki upravlja s časom, koordinacijo in periferno komunikacijo.Ponuja logiko lepila, ki pomaga sinhronizirati pretoke podatkov med procesnimi enotami in pomnilniškimi moduli v motorjih in pospeševalnikih AI.

5G komunikacijska infrastruktura

V osnovnih postajah 5G in omrežni strojni strojni opremi ta CPLD pomaga izvajati logične funkcije po meri za hitro usmerjanje signalov in upravljanje protokolov.Njegova trenutna zmogljivost in nizka poraba energije omogočata, da je primerna za obdelavo robov in latenjsko kritična okolja.

Strojna oprema v oblaku

EPM570F256C5 se uporablja v strežniških in oblačnih sistemih za upravljanje sekvenciranja moči, toplotnega spremljanja, funkcij nadzora plošče in varnih mehanizmov zagona.Njegova nehlapna narava zagotavlja, da je sistemska logika takoj na voljo med cikli vklopa.

Brezžične komunikacijske naprave

Deluje kot prevajalec protokola ali krmilni modul v brezžičnih usmerjevalnikih in ponavljalcih signalov, kjer je potrebna digitalna logika po meri za podporo različnih standardov vmesnika in ravnanja s signali.

Industrijski sistemi za avtomatizacijo in nadzor

EPM570F256C5 podpira krmiljenje in vmešavanje senzorjev v PLC -jih, motorični krmilniki in tovarniški avtomatizacijski moduli.Njegove robustne logike in funkcije ponudnika internetnih storitev olajšajo posodobitev v igrišču brez odstranitve strojne opreme.

Naprave Internet of Things (IoT)

Njegov ultra nizki način moči in majhen odtis sta kot nalašč za kompaktne naprave IoT, ki jih upravljajo baterijo.Podpira logične naloge, kot so filtriranje podatkov, spremljanje stanja in povezljivost za premostitev za pametne senzorje doma ali okolje.

Medicinske pripomočke

EPM570F256C5, ki ga najdemo v diagnostičnih instrumentih in opremi za spremljanje, nadzoruje čas, operacije vzorčenja in povezovanje naprav.Njegova zanesljivost in logična logika ustrezata kritičnim medicinskim okoljem, kjer sta potrebna natančnost in takojšen zagon.

EPM570F256C5 Podobni deli

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

Koraki programiranja EPM570F256C5

1. Namestite programsko opremo Quartus II: Namestite programsko opremo Quartus II z Intelovega uradnega spletnega mesta.Prepričajte se, da izberete različico, združljivo z serijo Max II in operacijskim sistemom.To orodje bo uporabljeno za oblikovanje logike, sestavljanje vašega projekta in programiranje naprave EPM570F256C5.

2. Ustvari nov projekt : Odprite Quartus II in ustvarite nov projekt, tako da določite imenik projekta, ime in oblikovalsko datoteko na najvišji ravni.Med izbiro naprav izberite EPM570F256C5, da se ujema z ciljnim CPLD, ki ga programirate.

3. Vnesite zasnovo (shema ali HDL): Razvijte svojo digitalno logiko z uporabo shematičnih diagramov ali kode HDL (VHDL/Verilog).Dodelite pravilne lokacije PIN v skladu s shemo PCB, da zagotovite pravilno usmerjanje signala v V/I naprave.

4. Sestavite zasnovo: Zaženite celotno zbirko projekta.Ta korak preverja napake v oblikovanju, sintetizira logiko in ustvari programske datoteke, zlasti datoteko .POF (datoteka programerja objekta), ki je potrebna za konfiguriranje CPLD.

5. Nastavite programsko opremo: Priključite svojega programarja USB-Blaster z računalnikom in vmesnikom JTAG ciljne plošče.Potrdite, da so povezave za TDI, TDO, TCK in TMS natančne in da se uporabijo ustrezne napetostne ravni in vlečni upori v skladu z Intelovimi specifikacijami JTAG.

6. Konfigurirajte programerja v Quartusu: Zaženite orodje programerja iz Quartusa.Kliknite »Nastavitev strojne opreme« in izberite povezan USB-Blaster.V okno programiranja dodajte predhodno ustvarjeno datoteko .POF in zagotovite, da je naprava EPM570F256C5 pravilno prepoznana.

7. Napravo programirajte: Preverite polje poleg naštete naprave EPM570F256C5 in kliknite Start to Start Programing.Spremljajte vrstico napredka in ko enkrat dokončate, potrdite, da se prikaže "uspešno" sporočilo, ki označuje, da je CPLD zdaj pravilno konfigurirano.

8. Preverite in odpravljanje napak (neobvezno): Neobvezno lahko zaženete test verige JTAG, da preverite povezljivost naprave ali uporabite funkcije analizatorja logike signala za odpravljanje napak pri izvajanju vašega dizajna in tako potrdite pravilno funkcionalnost po programiranju.

Prednosti EPM570F256C5

Nizka poraba energije

EPM570F256C5 ponuja ultra nizki pripravljenost (do 25 µA), zaradi česar je bolj učinkovit kot mnogi drugi CPLD.To je velika korist pri vgrajenih sistemih, ki jih poganjajo bateriji, kjer je potrebno ohranjanje energije.

Takojšnja funkcionalnost

Zahvaljujoč svoji nehlapni arhitekturi, ki temelji na bliskavici, se ta CPLD takoj poganja, ne da bi potreboval zunanje konfiguracijske ROM.To drastično zmanjša čas zagona sistema, še posebej pomemben pri varnostnih kritičnih aplikacijah.

Visoko število V/I.

Z do 160 programirljivimi V/I zatiči EPM570F256C5 ponuja več možnosti povezovanja kot številne druge naprave v svojem razredu, ki podpirajo kompleksne potrebe po povezljivosti, ne da bi potrebovali dodatne komponente.

Zmogljivost visoke hitrosti

Omogoča hitro izvajanje logike z obratovalnimi frekvencami do 304 MHz in tipično zamudo širjenja približno 5,4 ns, kar presega primerljive CPLD v časovno občutljivih aplikacijah, kot so komunikacije in nadzor signala.

Programiranost v sistemu (ISP)

Napravo lahko programirate ali reprogramirate neposredno na vezju z uporabo JTAG, kar omogoča hiter razvoj, daljinske posodobitve in vzdrževanje polja, ne da bi napravo odstranili.

Uporabniški pomnilnik bliskavice (UFM)

EPM570F256C5 vključuje 8 kbitov vgrajenega nehlapnega pomnilnika za uporabniško definirane podatke, kot so nastavitve kalibracije ali šifrirne tipke, ki ponujajo večjo prožnost in zadrževanje podatkov kot številni drugi CPLD.

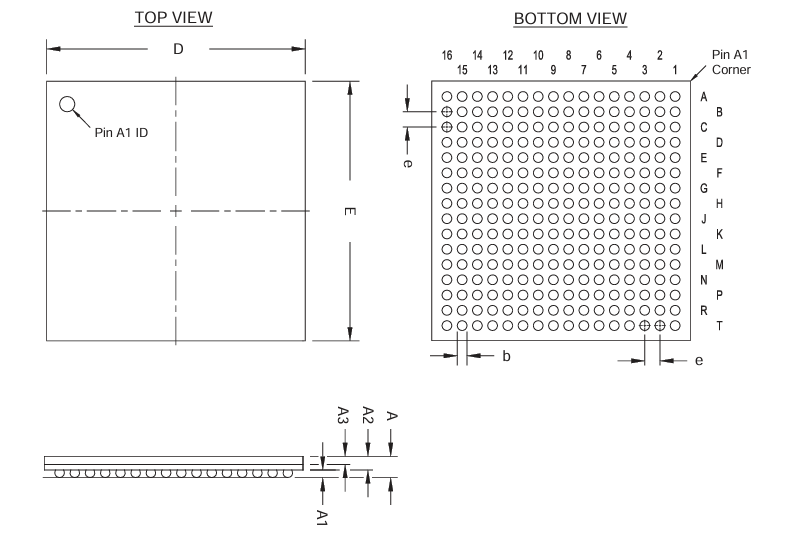

EPM570F256C5 Dimenzije embalaže

Paketne dimenzije

	Milimetri
	Min.	Nom.	Max.
A	-	-	2.20
A1	0,30	-	-
A2	-	-	1,80
A3	0,70 ref
D	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Oris paketa

Proizvajalec EPM570F256C5

EPM570F256C5 izdeluje Intel Corporation , eno vodilnih svetovnih polprevodniških podjetij.Po Intelovem pridobitvi Altera leta 2015 je EPM570F256C5 prvotno del družine CPLD Max® II od takrat izdelana, podprta in distribuirana pod blagovno znamko Intel.Intel še naprej zagotavlja kakovostne proizvodne standarde, dolgoročno razpoložljivost in robustno podporo programske opreme s svojim paketom Quartus® Prime Design.Z obsežno globalno infrastrukturo in zavezanostjo programirljive logične inovacije EPM570F256C5 koristi od tekočih tehničnih virov, zanesljivih dobavnih verig in integracije v sodobne zasnove digitalnega sistema v industrijskih, komunikacijskih in vgrajenih aplikacijah.

Zaključek

EPM570F256C5 je pametna izbira za ljudi, ki gradijo elektronske izdelke, ki morajo hitro začeti, prihraniti moč in nemoteno delovati.Ko se izklopi, ne izgubi svojih nastavitev in jo lahko reprogramirate na vezju z uporabo JTAG.S podporo za številne napetostne ravni in dodaten pomnilnik je uporabna na številnih področjih, kot so AI, sistemi v oblaku, tovarniški nadzor in medicinski pripomočki.Ta čip, ki ga podpirajo Intelova zaupanja vredna kakovostna in oblikovalska orodja, pomaga olajšati in bolj zanesljivo.Če načrtujete nov izdelek, je zdaj odličen čas, da oddate veliko naročilo za EPM570F256C5, tako da jih boste vedno imeli pripravljene, kadar je to potrebno.
