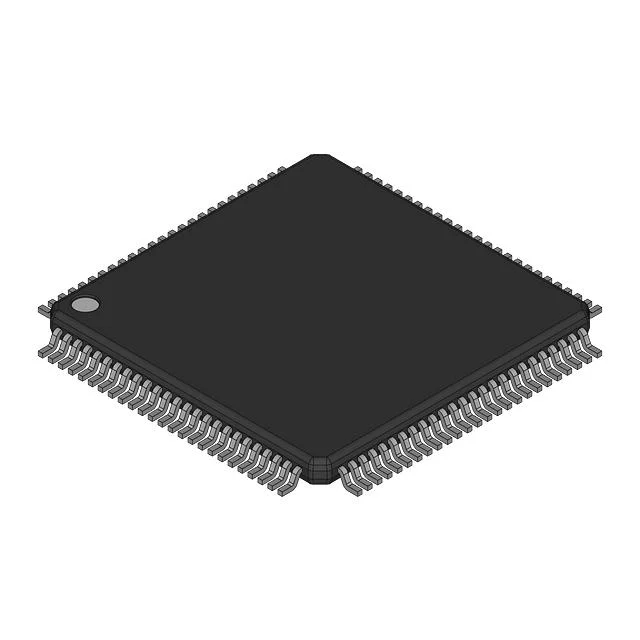

Pregled programabilnega logičnega čipa EPM7128ATC100-10

Delo z digitalnimi sistemi pogosto pomeni, da potrebujete prilagodljivo logiko, ki se lahko prilagodi različnim signalnim potem in nadzornim nalogam.EPM7128ATC100-10 vam nudi programabilno logično rešitev, ki jo je mogoče konfigurirati za upravljanje časov, usmerjanja in logičnega nadzora znotraj elektronskih sistemov.S 128 makrocelicami in na tisoče uporabnih logičnih vrat lahko zgradite logične funkcije po meri znotraj kompaktne naprave.Njegov paket za površinsko montažo se zlahka prilega sodobnim tiskanim vezjem, medtem ko vam stabilna časovna razporeditev in prilagodljive vhodne in izhodne povezave pomagajo pri številnih vrstah nalog digitalnega nadzora v vgrajenih sistemih.

Katalog

EPM7128ATC100-10 Pregled

EPM7128ATC100-10 je programabilna logična naprava, zasnovana za izvajanje nastavljivih digitalnih krmilnih funkcij v vgrajenih elektronskih sistemih.Naprava vsebuje 128 makrocelic in približno 2500 logičnih vrat, ki oblikovalcem omogočajo ustvarjanje logičnih vezij po meri, kot so krmilna logika, upravljanje vmesnikov in stanje avtomatov.Njegova struktura organizira programabilno logiko znotraj več blokov logičnih nizov, povezanih prek notranjega usmerjevalnega omrežja, ki distribuira signale po napravi.Deluje v območju napajanja od 3 V do 3,6 V in podpira zakasnitev širjenja do 10 ns, omogoča predvidljiv logični čas.Paket TQFP s 100 nožicami podpira kompaktno površinsko namestitev v prostorsko omejenih zasnovah vezja.

Iščete EPM7128ATC100-10?Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

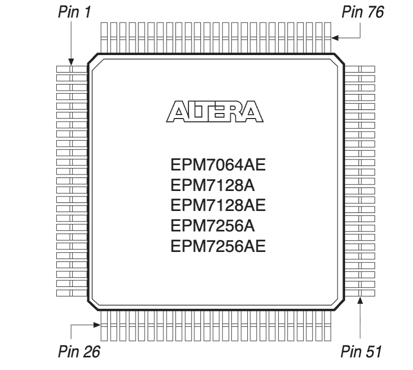

Konfiguracija nožice EPM7128ATC100-10

Kvadratna postavitev paketa predstavlja štirikolesno ploščato napravo s kovinskimi vodi, ki segajo z vseh štirih strani telesa.Številke žebljičkov so zaporedno razporejene po obodu, začenši z žebljičkom 1 v zgornjem levem kotu in nadaljujejo vzdolž vsake strani v vrstnem redu, dokler se na preostalih robovih ne prikažejo zadnji žebljički.Kotni indikatorji označujejo ključne orientacijske točke, ki se uporabljajo za pravilno postavitev naprave na tiskano vezje.Osrednje območje vsebuje identifikacijske oznake naprave, povezane z družino programabilne logike MAX 7000A.Razmik med kabli in simetrična razporeditev podpirata namestitev na površino in omogočata, da se vsak zunanji zatič poveže z napeljavo signala na plošči.

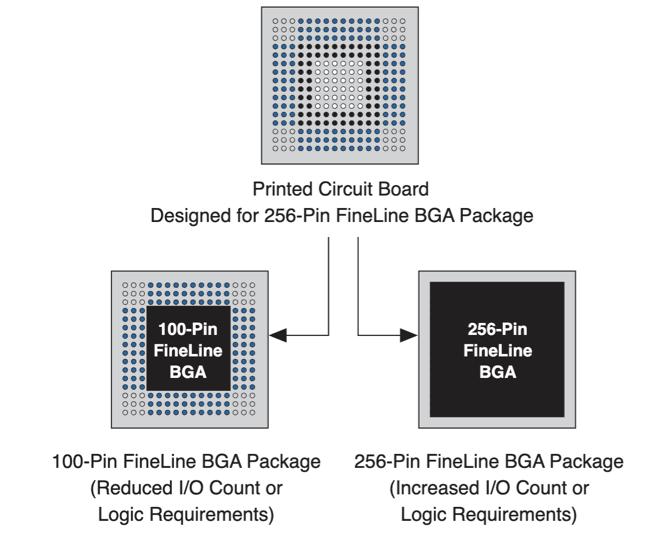

Primer namestitve EPM7128ATC100-10

Razporeditev nožic prikazuje skupno postavitev tiskanega vezja, ki podpira več velikosti paketov FineLine BGA.Zasnova osrednje plošče, ki je bila prvotno pripravljena za odtis FineLine BGA s 256 nožicami, je prikazana z gosto mrežo lokacij spajkalne kroglice.Postavitev omogoča, da se manjša 100-pinska naprava FineLine BGA postavi v isto polje z nožicami, hkrati pa ohranja združljive usmerjevalne povezave.Položaji zunanjih kroglic ostanejo neuporabljeni, ko je nameščen manjši paket, medtem ko se za večjo napravo uporabi celotna mreža.Ta ureditev omogoča zasnovo ene plošče za podporo napravam z različnimi vhodnimi izhodnimi števili ali logičnimi zahtevami brez spreminjanja postavitve tiskanega vezja.

Lastnosti EPM7128ATC100-10

Programabilna logična arhitektura

Naprava uporablja programabilno logično strukturo na osnovi makrocelic, ki omogoča konfiguracijo digitalnih vezij po izdelavi.Vsaka makrocelica lahko implementira kombinacijsko logiko ali registrirane logične funkcije, kar oblikovalcem omogoča prilagodljivost pri gradnji krmilnih poti, logike usmerjanja signalov in časovnih vezij.Ta arhitektura omogoča integracijo več diskretnih logičnih funkcij v eno napravo, hkrati pa ohranja predvidljivo logično vedenje.

Bloki strukturiranih logičnih polj

Notranji logični viri so organizirani v bloke logičnih nizov, ki združujejo makrocelice in si delijo usmerjevalne vire.Ta ureditev poenostavi notranjo distribucijo signala in pomaga vzdrževati stabilno logično delovanje v napravi.Signale je mogoče usmeriti med bloki prek notranjega medomrežnega omrežja, ki podpira zapletene digitalne logične ureditve.

Široka vhodna in izhodna povezljivost

Do štiriinosemdeset vhodnih in izhodnih zatičev omogoča napravi neposredno povezavo z več digitalnimi signali v vgrajenem sistemu.Te zatiče je mogoče konfigurirati za vhod, izhod ali dvosmerno delovanje, odvisno od konstrukcijske zahteve.Ta prilagodljivost napravi omogoča upravljanje komunikacije med procesorji, pomnilniškimi napravami in perifernimi logičnimi vezji.

Hiter logični odziv

Naprava podpira zakasnitev širjenja do deset nanosekund, kar omogoča odzivno digitalno logično vedenje.Ta časovna zmogljivost podpira nadzorne funkcije, ki zahtevajo dosledno preklapljanje signala in zanesljivo sinhronizacijo z drugimi digitalnimi komponentami v sistemu.

Električno reprogramabilna logika

Konfiguracija je shranjena z uporabo električno izbrisljive programabilne tehnologije, ki omogoča posodobitev logike naprave, ko se spremenijo sistemske zahteve.Oblikovalci lahko med razvojem ali vzdrževanjem sistema spremenijo digitalno logiko brez zamenjave strojne komponente.

Nizkonapetostno delovanje

Delovanje v razponu napajanja od treh voltov do tri točke šest voltov omogoča napravi integracijo s številnimi sodobnimi digitalnimi sistemi.To napetostno območje podpira stabilne logične nivoje, hkrati pa ohranja združljivost s splošnimi standardi digitalnega vmesnika.

Kompakten paket za površinsko montažo

Naprava je na voljo v tankem štirikolesnem paketu s sto nožicami, zasnovanem za površinsko montažo.Kompakten odtis paketa pomaga prihraniti prostor na plošči in podpira avtomatizirane proizvodne procese, ki se uporabljajo v sodobni elektronski proizvodnji.

Zmožnost integriranega digitalnega nadzora

Kombinacija programabilne logike, prilagodljivega usmerjanja in nastavljivih vhodnih in izhodnih povezav omogoča napravi izvajanje različnih nalog digitalnega nadzora.Lahko nadomesti več diskretnih logičnih vezij, hkrati pa ohranja stabilno obnašanje signala v vgrajenih elektronskih oblikah.

EPM7128ATC100-10 Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Altera (Intel)
Napajalna napetost - notranja	3V ~ 3,6V
Paket naprave dobavitelja	100-TQFP (14x14)
serija	MAX® 7000A
Programabilni tip	EE PLD
Paket/kovček	100-TQFP
Paket	V razsutem stanju
Delovna temperatura	0°C ~ 70°C (TA)
Število makrocelic	128
Število logičnih elementov/blokov	8
Število V/I	84
Število vrat	2500
Vrsta namestitve	Površinska montaža
Čas zakasnitve tpd(1) Max	10 ns
Osnovna številka izdelka	EPM7128
Status RoHs	Neskladno z RoHS
Raven občutljivosti na vlago (MSL)	3 (168 ur)
Status REACH	REACH Nespremenjeno
ECCN	EAR99
HTSUS	8542.39.0001

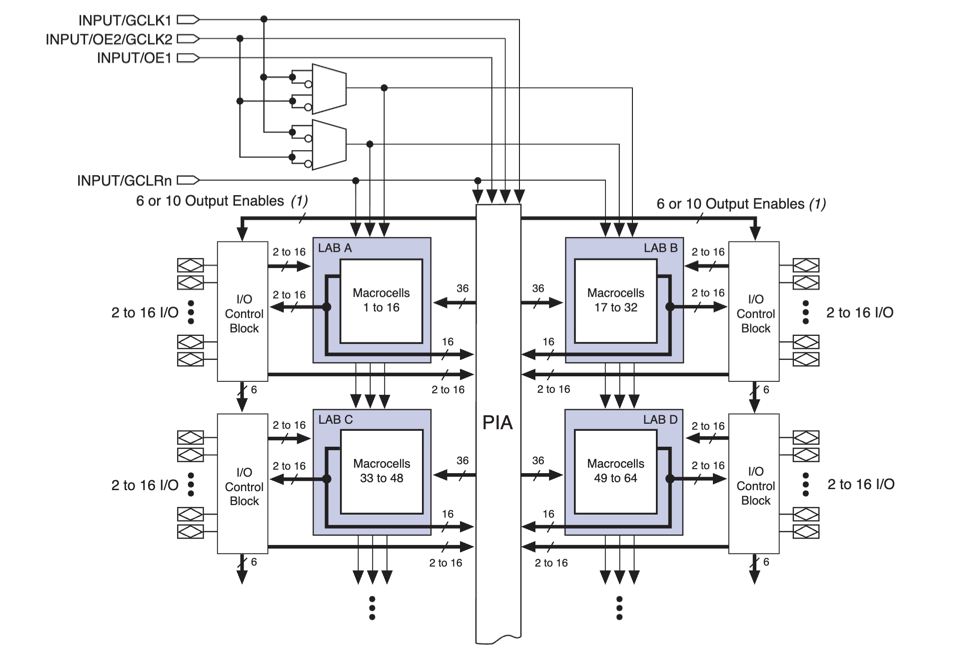

Blokovni diagram naprave EPM7128ATC100-10

Diagram ponazarja notranjo logično arhitekturo, ki jo uporabljajo naprave CPLD MAX 7000A, kot je EPM7128ATC100-10.Struktura je organizirana okoli več blokov logičnega polja, označenih z LAB A, LAB B, LAB C in LAB D, od katerih vsaka vsebuje skupine makrocelic, ki izvajajo programabilne logične funkcije.Te makrocelice podpirajo kombinirano logiko in registrirane logične operacije v napravi.Bloki logičnega polja so povezani prek osrednjega programabilnega povezovalnega polja, ki usmerja signale med logičnimi odseki.Vsak blok logičnega polja se poveže z blokom I O Control Block, ki upravlja vhodne in izhodne nožice naprave.Globalni nadzorni signali, vključno z vhodi ure, signali za omogočanje izhoda in globalnimi jasnimi vhodi, vstopajo z vrha arhitekture in distribuirajo krmilne signale po notranji logični strukturi za usklajevanje delovanja naprave.

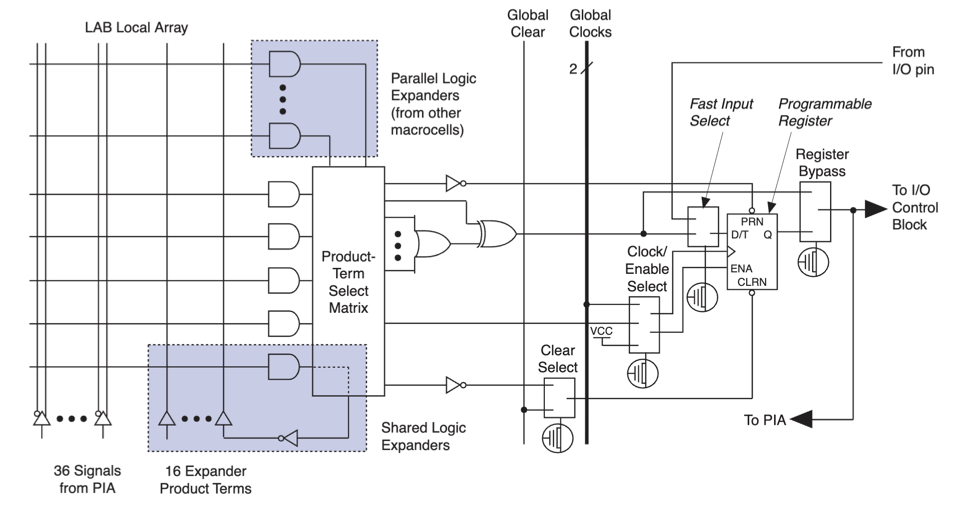

Makrocelica EPM7128ATC100-10

Logični signali vstopajo v makrocelico iz programabilnega polja medsebojnih povezav prek šestintridesetih usmerjevalnih linij, povezanih z lokalnim poljem LAB.Matrika za izbiro izraza izdelka združuje te signale z do šestnajstimi izrazi izdelka razširitve, da ustvari programabilne logične funkcije.Vzporedni logični razširjevalniki omogočajo dodatne izraze iz sosednjih makrocelic, medtem ko skupni logični razširjevalniki porazdelijo dodatne izraze izdelka po bloku logičnega niza, da povečajo logično zmogljivost.Izhodne poti napajajo programabilni register, ki deluje z globalno uro in čistimi krmilnimi linijami, kar omogoča registriran ali neposreden kombinacijski izhod.Hitra pot izbire vhoda sprejema signale iz zunanjega I O zatiča, obvodna pot registra pa omogoča prehod signala brez pomnilnika s taktom.Končni izhodni signali so usmerjeni bodisi v krmilni blok I O za zunanje zatiče ali nazaj v programabilno povezovalno polje za notranje usmerjanje signalov.

Aplikacije EPM7128ATC100-10

Vgrajena sistemska krmilna logika

Programabilne logične naprave, kot je ta, se pogosto uporabljajo za izvajanje krmilne logike po meri znotraj vgrajenih sistemov.Usklajuje lahko časovna razmerja med procesorji, senzorji in komunikacijskimi napravami, hkrati pa ohranja stabilen pretok signala v sistemu.

Krmilniki za industrijsko avtomatizacijo

Oprema za avtomatizacijo pogosto zahteva namensko logiko za upravljanje senzorjev, relejev in signalov aktuatorjev.Napravo je mogoče programirati za upravljanje nadzornih sekvenc, varnostnih pregledov in nalog usmerjanja signalov, ki se uporabljajo v avtomatiziranih strojih in nadzornih sistemih.

Logika telekomunikacijskega vmesnika

Komunikacijska oprema uporablja programabilno logiko za upravljanje usmerjanja signalov med procesorji in vmesniškimi vezji.Naprava lahko podpira digitalno preklapljanje, ravnanje s protokolom in kondicioniranje signala, ki pomaga ohranjati zanesljivo komunikacijo med komponentami sistema.

Krmilna vezja zabavne elektronike

Digitalni potrošniški izdelki se pogosto zanašajo na kompaktne logične naprave za usklajevanje notranjih operacij.Naprava lahko upravlja čas, obdelavo vnosa in nadzor signalov znotraj elektronskih izdelkov, kot so multimedijska oprema, domača elektronika in periferne naprave.

Usmerjanje digitalnega signala in upravljanje vmesnika

Sistemi, ki združujejo več digitalnih podsistemov, zahtevajo nadzorovano usmerjanje signala med komponentami.Programabilna logična struktura omogoča oblikovalcem, da ustvarijo prilagojeno logiko usmerjanja, ki usmerja signale med pomnilnikom, procesorji in zunanjimi vmesniki.

Implementacija stroja stanja

Številni elektronski sistemi se zanašajo na državne stroje za upravljanje operativnih zaporedij.Naprava lahko izvaja te nadzorne strukture, ki temeljijo na stanju, z uporabo programabilnih logičnih poti, ki se odzivajo na vhodne pogoje in časovne dogodke.

Zamenjava za diskretne logične komponente

Več ločenih logičnih vrat in krmilnih vezij je pogosto mogoče združiti v eno programirljivo napravo.Ta pristop zmanjša kompleksnost plošče, hkrati pa omogoča prilagajanje logičnega vedenja s posodobitvami konfiguracije, ko se sistemske zahteve spremenijo.

Prednosti in slabosti EPM7128ATC100-10

Prednosti

• Prilagodljiva programabilna logika omogoča oblikovalcem implementacijo digitalnih vezij po meri

• Hitrejši razvojni cikel v primerjavi z napravami s fiksno logiko

• Kompaktna integracija več logičnih funkcij znotraj ene naprave

• Zanesljivo delovanje z relativno nizko zakasnitvijo širjenja za naloge krmilne logike

• Podpira več vhodnih in izhodnih povezav prek 84 I/O pinov

• Reprogramabilna arhitektura omogoča posodobitve dizajna med razvojem

• Primerno za zamenjavo več diskretnih logičnih IC v vgrajenih sistemih

Slabosti

• Manjša logična gostota v primerjavi s sodobnimi napravami FPGA

• Omejeni notranji viri glede na novejše programabilne logične družine

• Omejeno območje delovne temperature v primerjavi z napravami industrijskega razreda

• Različica, ki ni v skladu z RoHS, lahko omejuje uporabo v nekaterih sodobnih okoljsko skladnih oblikah

EPM7128ATC100-10 Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primer uporabe/opombe
EPM7128ATC100-12F	Altera	Družina CPLD MAX 7000A s 128 makrocelicami in približno 2500 uporabnimi logičnimi vrati.Uporablja električno izbrisljivo programabilno logično tehnologijo in 100-pinski paket TQFP s številnimi programabilnimi V/I povezavami.	Uporablja se za digitalno krmilno logiko, logiko vmesnika vodila in logiko lepljenja sistema, kjer je treba implementirati več digitalnih funkcij v eni programljivi napravi.
EPM7128ATC100-6	Altera	Višji hitrostni razred CPLD iz arhitekture MAX 7000A.Zagotavlja programabilne makrocelice, notranje vire za usmerjanje in prilagodljive digitalne vhodne in izhodne zatiče.	Primerno za časovno občutljivo digitalno logiko, upravljanje vmesnikov in vgrajene nadzorne sisteme, ki zahtevajo hitrejši logični odziv.
EPM7128ATC144-10	Altera	Naprava CPLD, ki uporablja arhitekturo MAX 7000A z nehlapnim konfiguracijskim pomnilnikom in večjim paketom, ki podpira več V/I povezav za integracijo digitalnega sistema.	Pogost v industrijskih nadzornih ploščah, komunikacijski strojni opremi in nalogah programirljivega logičnega krmiljenja, kjer je treba obravnavati dodatne zunanje signale.

O Alteri (Intel)

Altera je bilo polprevodniško podjetje, znano po razvoju programabilnih logičnih naprav, ki se uporabljajo v digitalnih sistemih in vgrajeni elektroniki.Podjetje se je specializiralo za nize vrat, ki jih je mogoče programirati na terenu, in kompleksne logične naprave, ki jih je mogoče programirati, ki oblikovalcem omogočajo implementacijo digitalnih vezij po meri znotraj ene komponente.Njegove družine izdelkov so se široko uporabljale v komunikacijski opremi, računalniških platformah, industrijskih nadzornih sistemih in potrošniški elektroniki.Leta 2015 je podjetje postalo del Intela, kjer se njegove programirljive logične tehnologije še naprej razvijajo in integrirajo v podatkovne centre, omrežja in vgrajene računalniške platforme.

Zaključek

EPM7128ATC100-10 je programabilna logična naprava, zasnovana za upravljanje nastavljivih nalog digitalnega nadzora v elektronskih sistemih.Združuje 128 makrocelic in notranjo usmerjevalno strukturo, ki omogoča izdelavo logičnih funkcij po meri znotraj enega kompaktnega čipa.Naprava organizira svoje logične vire prek blokov logičnih nizov, ki se povezujejo prek programabilnega usmerjevalnega omrežja.Njegova konfiguracija nožic in kompakten paket TQFP podpirata zasnove za površinsko montažo, ki se uporabljajo v sodobnih tiskanih vezjih.S to napravo lahko upravljate usmerjanje signala, logično zaporedje in nadzorne funkcije v številnih digitalnih aplikacijah.Ta prilagodljivost pomaga poenostaviti načrtovanje vezja, hkrati pa ohranja predvidljivo vedenje sistema.
