EPM7160ELC84-15: podatkovni list, funkcije, pinout, programiranje in aplikacije

Ta vodnik govori o EPM7160ELC84-15, posebnem čipu, ki pomaga sestaviti digitalna logična vezja po meri.Lahko ga programirate s povezavo JTAG in ga celo posodobite, ko je že nameščen v vašem sistemu.Ima tudi varnostne funkcije za zaščito vašega dizajna.Ta članek pojasnjuje vse o čipu, vključno s svojo postavitvijo pin, funkcijami, uporabami in kako ga programirati.Ne glede na to, ali delate na strojih, avtomobilih ali omrežni opremi, vam ta priročnik pomaga razumeti, zakaj je ta čip uporaben.

Katalog

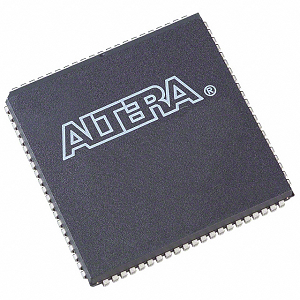

Pregled EPM7160ELC84-15

The EPM7160ELC84-15 je del Intelove serije CPLD-jev Max 7000, ki uporablja Atteranovo napredno arhitekturo druge generacije.Te naprave, izdelane s tehnologijo vrhunskega CMOS, so prilagojene izvedbam digitalnega logičnega vezja z visoko gostoto in visokozmogljivo.Ta model ima 160 makrocelic in ponuja približno 3200 uporabnih vrat, ki ustrezajo potrebam zapletenih digitalnih sistemov.Deluje na 5V napajanju, s tipično zamudo od Pin-to-PIN 15 ns, kar omogoča hitrosti proti 175,4 MHz, kar zagotavlja hitro obdelavo signalov in učinkovito delovanje sistema.Ta CPLD podpira programiranje v sistemu in reprogramiranje prek integriranega vmesnika JTAG, ki je skladen z IEEE STD.1149.1, izboljšanje prilagodljivosti in enostavnosti posodobitev po namestitvi.Ponuja tudi funkcijo varnostnega bita za preprečevanje nepooblaščenega kopiranja konfiguracijskih podatkov, dragocenega dodatka za zaščito intelektualne lastnine.

Če želite zagotoviti vse, kar potrebuje vaše podjetje, je zdaj pravi čas, da z nami oddate veliko naročilo.Pripravljeni smo pomagati prihraniti čas, zmanjšati stroške in dobiti točno tisto, kar potrebujete.

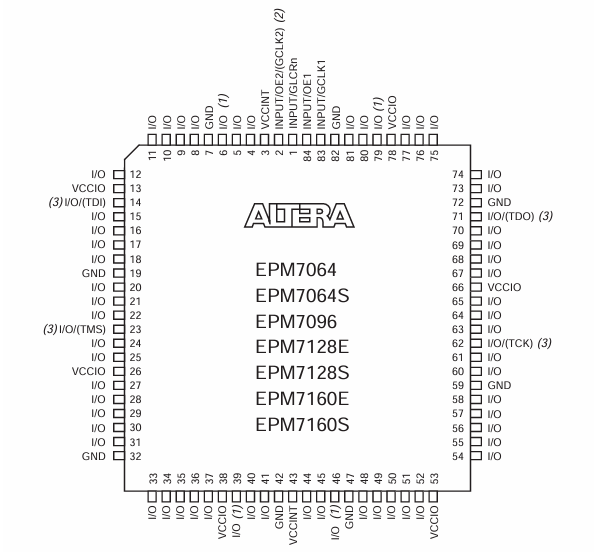

Diagram EPM7160ELC84-15 Pinout

Diagram pinout za EPM7160ELC84-15 Naprava ponazarja fizično postavitev in funkcionalnost njegovih 84 zatičev v paketu PLCC (plastični svinčeni čipi).Diagram prikazuje kvadratno konfiguracijo, kjer je vsak zatič dodeljen določeni nalepki, ki označuje njegovo funkcijo, na primer I/o (vhod/izhod), Gnd (zemlja) ali Vccio (napajalna napetost za V/I).Zatiči, označeni kot I/o Predstavljajte konfigurabilne digitalne vhodne ali izhodne vrstice, ki se uporabljajo za povezovanje z drugimi napravami v vezju. Vccio zatiča napajalna napetost Banke I/O.in Gnd Zatiči zagotavljajo referenco na tleh.Zatiči posebne funkcije vključujejo TDI, TDO, TMSin TCK, ki se uporabljajo za Jtag Programiranje in testiranje mejnih skeniranja.Poleg tega zatiči kot Vhod1/clk1 in Vhod2/clk2 so določeni vhodi ure ali krmilnega signala za notranje časovno logiko.

EPM7160ELC84-15 CAD modeli

Simbol EPM7160ELC84-15

EPM7160ELC84-15 FISPInt

EPM7160ELC84-15 3D model

Funkcije EPM7160ELC84-15

• Logika visoke gostote: EPM7160ELC84-15 ponuja 160 makrocelic in približno 3200 uporabnih vrat, zaradi česar je zelo primeren za zapletene digitalne modele.Ta gostota omogoča integracijo več funkcij v eno napravo, kar olajša bolj kompaktne in učinkovite modele vezja.

• Hitra zmogljivost: Ta CPLD z največjo zamudo širjenja 15 ns in zmožnostjo podpore obratovalne frekvence do 100 MHz zagotavlja hitro obdelavo signalov in uspešnost visoke hitrosti za časovno občutljive aplikacije.

• Programiranost v sistemu (ISP): Z vgrajenim IEEE STD.Vmesnik 1149.1 (JTAG), naprava podpira programiranje v sistemu.Ta sposobnost omogoča programiranje in reprogramiranje naprave po namestitvi, kar zagotavlja prilagodljivost za posodobitve in spremembe funkcionalnosti, ne da bi potrebovali fizično zamenjavo.

• Vmesnik Multivolt ™ I/O. : Vmesnik Multivolt V/I podpira različne obratovalne napetosti, zaradi česar je CPLD združljiv s stopnjo logike 5,0 V, 3,3 V in 2,5 V.Ta funkcija omogoča uporabo naprave v sistemih z mešano napetostjo, kar izboljša njegovo prilagodljivost različnim elektronskim okoljem.

• Prilagodljiva I/O konfiguracija: Ponuja 64 programirljivih V/I zatičev, ki ponujajo vsestranske možnosti povezovanja.Ta prilagodljivost je pomembna za aplikacije, ki zahtevajo različne vhodne/izhodne konfiguracije, ki podpirajo široko paleto povezljivosti in funkcionalnosti.

• Spomin na osnovi EEPROM: Z uporabo tehnologije EEPROM za shranjevanje konfiguracije lahko CPLD reprogramirate do 100 -krat.Ta nehlapni pomnilnik zagotavlja, da naprava ohrani svojo konfiguracijo tudi po napajalnih ciklih za zanesljivost in enostavnost vzdrževanja.

• Varnostne funkcije: Naprava vključuje varnostni bit, ki preprečuje nepooblaščen dostop do programirane logike, zaščiti intelektualne lastnine in preprečevanje poseganja, kar je dobro za aplikacije v varnostno občutljivem okolju.

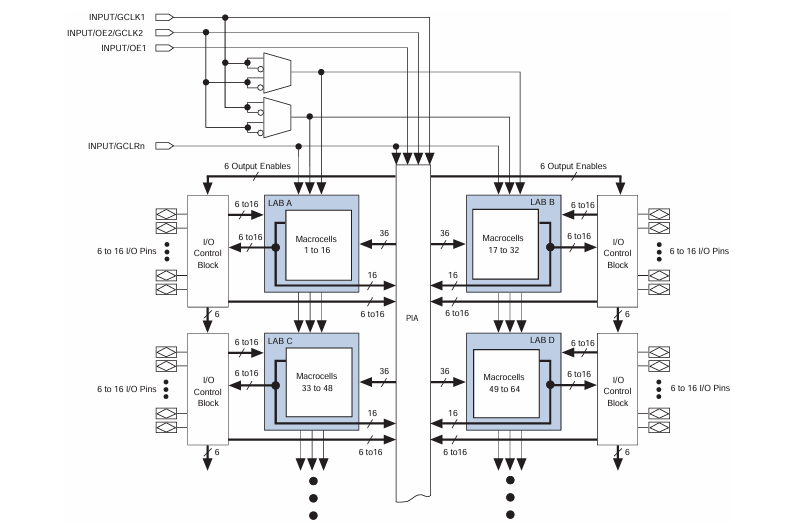

EPM7160ELC84-15 Blok diagram

Blok diagram EPM7160ELC84-15, predstavlja dobro strukturirano notranjo arhitekturo, sestavljeno iz štirih Bloki logične matrike (laboratoriji) označeno A, B, Cin D.Vsak laboratorij vsebuje 16 makrocelic, kar je skupno 64 makrocelic, ki so gradbene enote za ustvarjanje logičnih funkcij.Te makrocelice lahko izvedejo kombinirano ali registrirano logiko s programirljivimi medsebojnimi povezavami in krmilnimi signali.V središču Programirano medsebojno povezavo (PIA) služi kot hrbtenica komunikacije, kar omogoča prilagodljivo usmerjanje signalov med Laboratoriji in I/o zatiči.Vsak laboratorij se s PIA poveže s 36 vhodnimi črtami in 16 izhodnimi črtami, kar zagotavlja visoko stopnjo logične medsebojne povezanosti.Okoli periferije, V/I kontrolni bloki Upravljajte vhodne in izhodne signale, ki ponujajo od 6 do 16 V/I zatičev na stran, ki se neposredno vmešava z zunanjim sistemom.Prikazuje tudi globalne kontrolne signale, kot so ura (GCLK1, GCLK2), Omogoči izhod (OE1) in Clear (GCLRN), razporejeni v vse laboratorije za sinhronizirano in centralizirano logično kontrolo.Te signale je mogoče usmeriti prek multipleksarjev, da zagotovijo prožnost in učinkovitost oblikovanja.

Specifikacije EPM7160ELC84-15

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	MAX® 7000
Embalaža	Cev
Status dela	Zastarelo
Programirani tip	EE PLD
Čas zamude TPD (1) Max	15 ns
Napajanje napetosti - notranja	4.75V ~ 5.25V
Število logičnih elementov/blokov	10
Število makrocelic	160
Število vrat	3200
Število V/I.	64
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	84-LCC (J-LEAD)
Paket dobaviteljskih naprav	84-PLCC (29.31x29.31)
Številka osnovnega izdelka	EPM7160

Aplikacije EPM7160ELC84-15

Industrijska avtomatizacija

V industrijski avtomatizaciji se EPM7160ELC84-15 uporablja za nadzor logike znotraj programirljivih logičnih krmilnikov (PLC), motoričnih krmilnikov in senzorskih vmesnikov.Njegova sposobnost ravnanja s kompleksnimi logičnimi operacijami in hitrim vhodno/izhodnim preklapljanjem je idealna za naloge avtomatizacije, ki zahtevajo natančen nadzor in čas.

Vgrajeni sistemi

Ta CPLD je uporaben v vgrajenih sistemih, kjer sta pomembna prostora in učinkovitost moči.Aplikacije najdejo v robotiki, internetu stvari (IoT) in potrošniški elektroniki, kjer njegova programiranost omogoča prilagoditev in prilagodljivost posebnim funkcionalnim zahtevam.

Telekomunikacije

Naprava je uporabljena v telekomunikacijski opremi, kot so usmerjevalniki in stikala za upravljanje časa, usmerjanje podatkov in ravnanje z protokolom.Njegova uspešnost in sposobnost obratovanja na različnih napetostnih stopnjah je primerna za omrežno infrastrukturo, ki zahteva zanesljivost in visoko pretok podatkov.

Avtomobilska elektronika

Znotraj avtomobilskega sektorja EPM7160ELC84-15 podpira aplikacije v sistemih za zabavo, modulov za nadzor telesa in enotah za upravljanje motorjev.Robustnost in podpora CPLD za široko paleto vhodnih/izhodnih napetosti omogočata zanesljivo delovanje v zahtevnih pogojih avtomobilskih okolij.

Medicinske pripomočke

CPLD se uporablja tudi v tehnologiji medicinskih pripomočkov, zlasti v diagnostični opremi in sistemih za spremljanje pacientov.Njegove varnostne značilnosti in stabilno delovanje v različnih okoljskih pogojih zagotavljajo, da lahko varno in učinkovito ravna z občutljivimi in zdravstvenimi aplikacijami.

EPM7160ELC84-15 Podobni deli

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

Koraki programiranja EPM7160ELC84-15

Programiranje EPM7160ELC84-15, CPLD iz Intelove serije Max 7000, vključuje strukturiran postopek za zagotovitev, da naprava deluje v skladu s specifikacijami.Tu so koraki, ki sodelujejo pri programiranju tega CPLD:

1. Vnos v oblikovanje: Začnite z uporabo jezika opisa strojne opreme (HDL), kot sta VHDL ali Verilog, ali grafično shemo zajem orodja za ustvarjanje digitalne logične zasnove.Ta začetni korak postavlja temelje za funkcionalnost, ki jo želite izvesti v CPLD.Zaposlite oblikovalsko programsko opremo, združljivo s serijo Max 7000, kot sta Altera's Quartus II ali Max+Plus II, ki ponuja orodja za kodiranje, sestavljanje in simuliranje vašega dizajna.

2. Sestavljanje in simulacija: Sestavite svojo zasnovo, da prevedete kodo ali shemo HDL v binarno obliko, ki jo lahko izvede CPLD.Ta korak preverja tudi kakršne koli napake v skladbi in zagotavlja, da logika izpolnjuje zahteve za oblikovanje.Simulirajte sestavljeno zasnovo, da potrdi njegovo funkcionalnost.To vključuje izvajanje preskusnih primerov proti zasnovi, da se preveri njena logika in čas, pri čemer zagotavlja, da se obnaša po pričakovanjih, preden je programirana na fizično napravo.

3. Nastavitev strojne opreme programiranja: Priključite EPM7160ELC84-15 z ustrezno programsko opremo za programiranje.To bi lahko vključevalo nastavitev vmesnika JTAG z napravami, kot so ByteBlasterMV, MasterBlaster ali USB-Blaster.Prepričajte se, da je CPLD pravilno napačen in nastavi v pravilnem načinu konfiguracije za programiranje, običajno z napajanjem 5,0 V.

4. Proces programiranja: Odprite programsko opremo za programiranje (kot je programer Quartus II) in jo konfigurirajte tako, da prepoznate EPM7160ELC84-15 prek vmesnika JTAG.V programsko opremo naložite ustrezno programsko datoteko (.POF ali .SOF).Te datoteke vsebujejo sestavljene podatke o oblikovanju, potrebne za konfiguracijo CPLD.Izvedite ukaz programiranja znotraj programske opreme za prenos zasnove na CPLD.Spremljajte postopek za morebitne napake in potrdite uspešno dokončanje programiranja.

5. Preverjanje: Ko je programiranje končano, izvedite postopek preverjanja, da zagotovite, da CPLD pravilno deluje v okviru predvidene aplikacije.To lahko vključuje izvajanje preskusov mejnih skeniranja ali funkcionalnosti v dejanskem sistemu, kjer se izvaja CPLD.Preverite, ali se vse funkcionalnosti izvajajo, kot je zasnovano, in da naprava pravilno komunicira z drugimi komponentami v sistemu.

EPM7160ELC84-15 PREDNOSTI

Stroškovno učinkovitost

EPM7160ELC84-15 je stroškovno učinkovita rešitev za potrebo kompleksne logične zmogljivosti brez visoke cene, povezane z novejšimi CPLD ali FPGA.Zaradi tega je privlačna za proračunsko občutljive projekte in za izobraževalne ali majhne industrijske aplikacije.

Nehlapna konfiguracija

Z uporabo tehnologije EEPROM EPM7160ELC84-15 ohrani svojo programirano konfiguracijo, tudi ko je napajanje izklopljena.Ta ne-volast zagotavlja zanesljivost in doslednost naprave pri zmogljivosti v močnih ciklih, kar odpravlja potrebo po zunanjih nehlapnih pomnilniških komponentah.

Razpon širokega delovnega napetosti

Naprava podpira širok razpon obratovalne napetosti od 4,75 V do 5,25 V, ki sprejema različne napajalnike in zagotavlja združljivost tako s starejšimi kot novejšimi sistemi.Ta vsestranskost je koristna v okolju mešane napetosti, kjer sistemske komponente morda ne bodo imele enakih standardnih ravni napetosti.

Zanesljiva zmogljivost

Naprava ponuja zanesljive zmogljivosti z zamudo širjenja 15 ns in podporo za obratovalne frekvence do 100 MHz.To zagotavlja pravočasno in učinkovito obdelavo logičnih operacij, zaradi česar je primerna za časovno občutljive aplikacije v telekomunikacijah, avtomobilski elektroniki in industrijskih krmilnih sistemih.

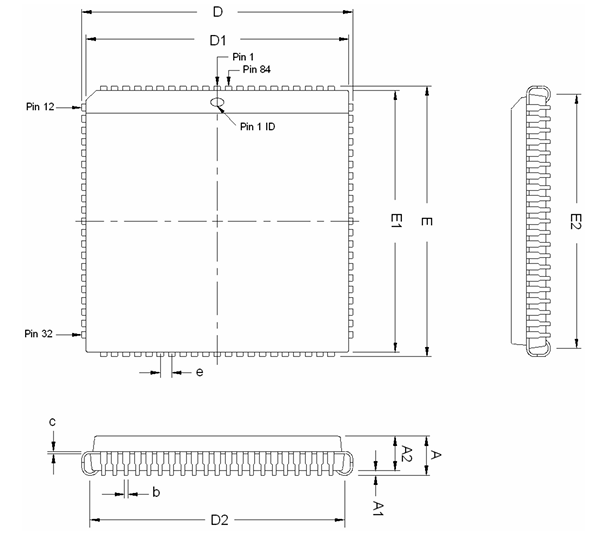

EPM7160ELC84-15 Dimenzije embalaže

Tabela dimenzije paketa oris

Simbol	Palcev
	Min.	Nom.	Max.
A	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 Typ
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
c	0,008 TIP
e	0,050 TIP

Oris paketa

EPM7160ELC84-15 proizvajalec

EPM7160ELC84-15 izdeluje Intel Corporation, svetovni vodilni na področju polprevodniških tehnologij.Ta CPLD, ki ga je prvotno razvil Allara, je postal del Intelovega portfelja izdelkov po pridobitvi Altera leta 2015. Od takrat je Intel še naprej podpiral serijo Max 7000, vključno z EPM7160ELC84-15 v okviru svoje programirane rešitve.Intelovo skrbništvo zagotavlja, da ima naprava koristi od njihovih naprednih proizvodnih standardov, dolgoročne zanesljivosti in dokumentacijske podpore.Čeprav je zdaj uvrščena med zastarela, Intelova zapuščina v programirljivih logičnih napravah, kot je EPM7160ELC84-15, še naprej služi v zapuščenih sistemih in specializiranih aplikacijah po vsem svetu.

Zaključek

EPM7160ELC84-15 stoji kot zelo sposobni CPLD, prilagojen inženirjem in sistemskim oblikovalcem, ki iščejo stroškovno učinkovito logično integracijo s prilagodljivo programirljivostjo.Njegova pomnilnik, ki temelji na EEPROM-u, hitra zamuda širjenja in združljivost z več napetostnimi stopnjami, so močna primerna za raznolika elektronska okolja.Naprava, ki jo je podprla Intelova proizvodna zapuščina in izdelana s funkcijami, kot sta Multivolt V/I in JTAG skladnost, kljub zastarelosti še naprej služi v zapuščenih in specializiranih sistemih.Ne glede na to, ali delate v industrijski avtomatizaciji, vgrajenih aplikacijah ali telekomunikacijski infrastrukturi, EPM7160ELC84-15 zagotavlja zanesljive zmogljivosti in dolgoročno vrednost.
