Vodnik EPM7256SQC208-10: Funkcije, pinout, programiranje, aplikacije in podatkovni list

Ta vodnik govori o EPM7256SQCC208-10, vrste programirljivega čipa, ki ga je izdelal Intel (prvotno Altera).Prihaja iz družine Max® 7000S in je znan po tem, da je hiter, zanesljiv in enostaven za programiranje, medtem ko je že v napravi.Ta članek pojasnjuje, kaj počne čip, kako deluje, kje se uporablja in zakaj je odlična izbira, če za svoj projekt potrebujete močno in prilagodljivo logično napravo.

Katalog

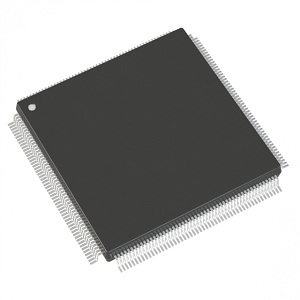

Pregled EPM7256SQC208-10

The EPM7256SQC208-10 je del Intelove (prej Altera) družine Max® 7000S, visokozmogljivega območja CPLD, ki je znan po svoji močni programski in logični optimizacijski zmožnosti.Ta model se ponaša s približno 5000 uporabnimi vrati in vključuje 256 makrocelic, nameščenih v 208-polni plastični Quad Flat Pack (PQFP).Deluje s frekvenco do 128,2 MHz in podpira 5,0 V obratovalno napetost, z največjo zamudo širjenja 7,5 ns in zgornjo mejo operativne temperature +70 ° C.Ključna značilnost je njegova programabilnost v sistemu z vgrajenim IEEE STD.1149.1 Vmesnik JTAG, ki omogoča dinamično konfiguracijo.Naprave Max® 7000S so izdelane z uporabo napredne tehnologije CMOS, ki ponuja funkcije, kot so logične zamude, ki so hitre od 5 ns in nasprotne frekvence, ki dosegajo do 175,4 MHz.Družina predstavlja različne možnosti paketov in je zasnovana s programirljivimi makroceličnimi flip-flops, ki prispevajo k znatnemu prihranku energije za več kot 50-odstotno zmanjšanje nekaterih primerov.Poleg tega vključuje varnostni bit za zaščito lastniških modelov.

Če vaša organizacija potrebuje trdno programirljivo logično rešitev, je EPM7256SQC208-10 zanesljiva izbira, zato nas kontaktirajte danes, da si zagotovite svoje naročilo v velikem obsegu.

EPM7256SQCCC208-10 CAD modeli

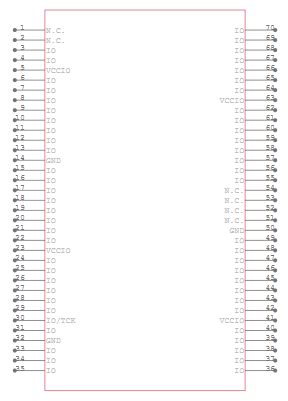

Simbol EPM7256SQCCC208-10

Odtis EPM7256SQCCC208-10

3D model EPM7256SQCCC208-10

Funkcije EPM7256SQCCC208-10

• Visoka logična gostota: EPM7256Sqc208-10 ponuja približno 5000 uporabnih vrat in vsebuje 256 makrocelic.Ta visoka logična zmogljivost je idealna za izvajanje zapletenih kombiniranih vezij in učinkovito logično integracijo v kompaktnih modelih.

• Hitra zmogljivost: Ta CPLD z največjo delovno frekvenco 128,2 MHz in zakasnitvijo širjenja le 7,5 ns zagotavlja hitro obdelavo in hitri odzivni časi, kar je dobro za hitre aplikacije.

• Programiranost v sistemu (ISP): Opremljen z IEEE STD.1149.1 Vmesnik JTAG, naprava omogoča programiranje in testiranje v sistemu brez potrebe po fizičnem odstranjevanju, olajša iterativni razvoj in posodobitve.

• Napredna arhitektura: EPM7256SQCC208-10 z uporabo Altera druge generacije Max in izdelano z napredno tehnologijo CMOS ponuja izboljšano zmogljivost in trajnost, kar zagotavlja zanesljivost v različnih operativnih okoljih.

• Upravljanje moči: Naprava vsebuje programirljive načine varčevanja z močjo, ki lahko zmanjšajo porabo energije za več kot 50% na makrocelino, kar podpira energetsko učinkovite modele in podaljšanje življenjske dobe baterije v prenosnih aplikacijah.

• Varnostne funkcije: Programirani varnostni bit zagotavlja zaščito pred nepooblaščenim dostopom in kopiranjem lastniških modelov, ki učinkovito varujejo intelektualno lastnino.

• Široki obratovalni pogoji: Ta CPLD, ki deluje pri 5,0 V in je sposoben delovati pri temperaturah do +70 ° C, se prilagaja različnim okoljskim razmeram, zaradi česar je primeren tako za industrijske kot za komercialne aplikacije.

• Prilagodljivi I/O standardi : Podpira operacije vmesnikov MultiVolt ™ V/I, združljive s sistemi 3,3 V in 5,0 V.Ta prilagodljivost omogoča brezhibno integracijo z obstoječo in novo strojno opremo, kar zmanjšuje kompleksnost in stroške sistema.

• Oblikovalna podpora: EPM7256SQCC208-10 je podprta z vrsto oblikovalskih orodij in programskih možnosti strojne opreme, kar poenostavi razvojni proces in omogoča, da se osredotoči na inovacije in ne na vprašanja združljivosti.

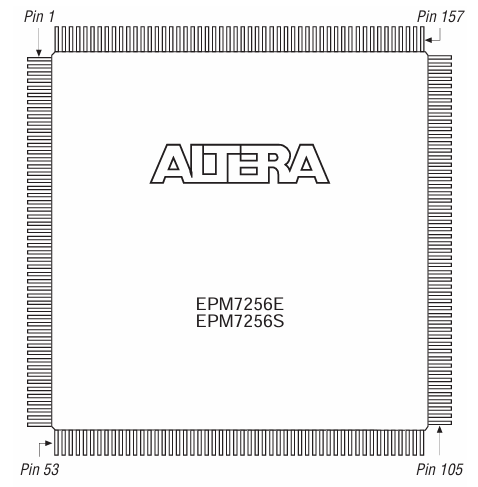

EPM7256SQCCC208-10 SHIATUAT

Ta diagram prikazuje postavitev PIN za čip EPM7256Sqc208-10 iz Altere.Čip ima 208 zatičev, razporejenih na vseh štirih straneh v kvadratni obliki.Pin 1 se začne na zgornjem levem kotu in številke segajo okoli čipa v nasprotni smeri urinega kazalca, navzdol po levi strani do zatiča 53, čez dno do zatiča 105, navzgor na desno stran do zatiča 157 in nazaj na zgornjo desno.Nalepke vam pomagajo vedeti, kje začeti in kako pravilno postaviti čip na vezje.Ime v centru, "EPM7256E / EPM7256S", pomeni, da ta postavitev deluje za obe različici čipov.Ta diagram je pomemben pri povezovanju moči, signalov ali programskih linij na čip.

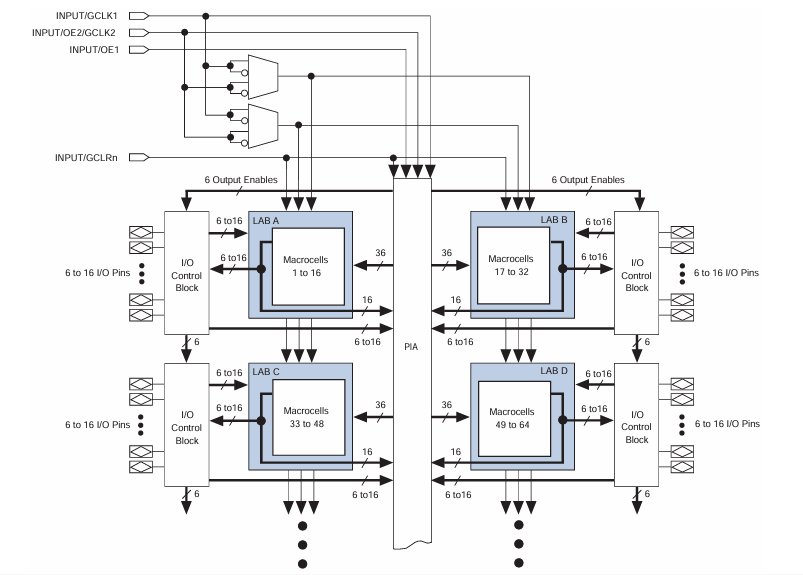

EPM7256SQCCC208-10 BLOCK SIAME

Blok diagram EPM7256SQCC208-10 prikazuje, kako je organiziran čip za ravnanje z digitalnimi logičnimi nalogami.Ima štiri glavne logične bloke, imenovane laboratorij A, B, C in D. Vsak blok vsebuje 16 makrocelic, ki so osnovni deli stavb, ki logično delujejo.Torej, znotraj čipa je 64 makrocelic.Okoli teh logičnih blokov so krmilni bloki V/I, ki povezujejo čip na zunanji svet z vhodnimi in izhodnimi zatiči.Vsak kontrolni blok upravlja 6 do 16 zatičev, s čimer spušča signale v čip ali iz njega.

V središču je programirljivi medsebojni povezovalni niz (PIA), ki deluje kot avtocestni sistem, s čimer se signali premikajo med logičnimi bloki in zatiči V/I.To vam omogoča usmerjanje podatkov, ki jih potrebujete za svoj dizajn.Na zgornjem levem kotu diagram prikazuje nekaj kontrolnih vhodov, kot je globalna ura (GCLK), Omogoči izhod (OE) in Clear (GCLR).Ti signali pomagajo upravljati s časom in obnašanjem logičnih vezij po čipu.

Specifikacije EPM7256SQCCC208-10

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	MAX® 7000S
Embalaža	Pladenj
Status dela	Zastarelo
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	10 ns
Napajanje napetosti - notranja	4.75V ~ 5.25V
Število logičnih elementov/blokov	16
Število makrocelic	256
Število vrat	5000
Število V/I.	164
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	208-BFQFP
Paket dobaviteljskih naprav	208-PQFP (28x28)
Številka osnovnega izdelka	EPM7256

Aplikacije EPM7256SQCCC208-10

Industrijska avtomatizacija

EPM7256SQC208-10 se obsežno uporablja v sistemih za industrijsko avtomatizacijo.Njegova visoka logična gostota in hitra zmogljivost omogočata kompleksne kontrolne naloge, ki se brezhibno povezujejo s senzorji in aktuatorji.Ta CPLD je idealen za izboljšanje natančnosti in učinkovitosti v proizvodnih linijah, sistemih za nadzor procesov in robotskih aplikacijah.

Telekomunikacije

V telekomunikacijah se ta CPLD odlikuje pri upravljanju pretoka podatkov in celovitosti signala v omrežjih.Podpira funkcije, kot so pretvorba signalov, usmerjanje in obdelava v stikalih in usmerjevalnikih, kar zagotavlja robustno in učinkovito komunikacijsko infrastrukturo.

Avtomobilski sistemi

V avtomobilski industriji ta naprava prispeva k zanesljivosti in prefinjenosti sistemov, kot so enote za upravljanje motorjev, sistemi za zabavo in tehnologije pomoči voznikom.Njegova močna zmogljivost v različnih pogojih je primerna za varnostno kritične aplikacije.

Medicinske pripomočke

Natančnost in programiranost EPM7256SQC208-10 sta dragocena v medicinski opremi, kjer sta pomembna natančna kontrola in zanesljivo delovanje.Uporablja se v napravah za spremljanje vitalnih vital pacientov, upravljanje diagnostičnih instrumentov in avtomatizacijo dostave zdravljenja.

Vesoljski in obramba

V vesoljskem in obrambi je EPM7256SQC208-10 uporabljen v sistemih, ki zahtevajo visoko stopnjo zanesljivosti in zmogljivosti, kot so satelitska komunikacija, navigacijski pripomočki in vojaški nadzor strojne opreme.Njegova sposobnost delovanja v ekstremnih pogojih je koristna.

Izobraževalne in raziskovalne ustanove

Ta CPLD je priljubljen tudi v izobraževalnih nastavitvah in raziskovalnih projektih, kjer njegova reprogrambilnost in prilagodljivost olajšata eksperimentiranje in učenje v digitalnem oblikovanju in elektroniki.Omogoča učinkovito prototip in učinkovito preizkušanje različnih logičnih zasnov.

EPM7256SQCc208-10 Podobni deli

• EPM7256ERCERC208-12

• EPM7256sqc208-15

• EPM7256EQC160-20

Koraki programiranja EPM7256sqcc208-10

1. Vnesite način ISP

Ta začetni korak je pomemben, saj prehaja CPLD iz običajnega delovanja v način programiranja v sistemu (ISP).To dosežemo s pošiljanjem določenega ukaza prek vmesnika JTAG.Med tem postopkom so vsi V/I zatiči CPLD TRI-navedeni (onemogočeni), da se izognejo kakršnim koli motnjam ali konfliktom z drugimi komponentami vezja.Prehod v način ISP pripravi napravo za varno programiranje in traja približno 1 milisekund.

2. Preverite ID

Ko je v načinu ponudnika internetnih storitev, sistem opravi preverjanje ID -ja, da zagotovi programiranje pravilne naprave.To vključuje branje edinstvenega silicijevega ID -ja naprave prek vmesnika JTAG.Ta korak je dober za preverjanje, ali bodo programski ukazi in podatki poslani v pravilno napravo, kar preprečuje napačno programiranje in potencialne poškodbe naprave.

3. Izbris v velikem obsegu

Preden je mogoče programirati nove podatke, je treba obstoječe podatke znotraj CPLD izbrisati.Korak izbrisa v velikem obsegu učinkovito očisti vse programirljive celice znotraj naprave.To storimo s premikom v navodilih za brisanje in nato uporabi 100-milisekundnega impulza, ki izbriše celoten čip.Ta korak je pomemben za zagotovitev, da nobeni ostanki prejšnjih konfiguracij ne ovirajo novega programiranja.

4. Program

Ta korak vključuje dejansko programiranje CPLD, kjer so v napravo zapisani novi konfiguracijski podatki.Podatki in ustrezni naslovi se preusmerijo v napravo prek vmesnika JTAG.Vsak naslov in podatkovni par zahteva programski impulz, da se zagotovi, da so podatki pravilno zapisani v nehlapne pomnilniške celice CPLD.Ta korak se ponovi za vsako podatkovno točko po pomnilniškem zemljevidu naprave.

5. Preverite

Po programiranju je treba preveriti, ali so bili podatki pravilno zapisani v napravo.Ta korak preverjanja vključuje branje programiranih podatkov iz vsakega naslova in primerjavo z izvirnimi vhodnimi podatki.Ta korak zagotavlja celovitost podatkov in potrjuje, da je bil postopek programiranja uspešen brez napak.

6. Način izstopa ISP

Zadnji korak v procesu programiranja je izstop iz načina ISP in vrnitev CPLD v običajni operativni način.To se naredi tako, da pošljete drug ukaz prek vmesnika JTAG.Po uspešnem izstopu se zatiči I/O ponovno aktivirajo in naprava nadaljuje z normalno funkcijo.Ta korak običajno traja tudi približno 1 milisekund.

Prednosti EPM7256SQCC208-10

Nehlapna konfiguracija

EPM7256SQCC208-10 uporablja tehnologijo EEPROM in mu omogoča trajno shranjevanje konfiguracije.Ta nehlapna narava pomeni, da naprava ni treba ponovno naložiti svojih konfiguracijskih podatkov iz zunanjega pomnilnika vsakič, ko je vklopljena.To ima za posledico hitrejše zagonske čase in zmanjšuje celotno kompleksnost zasnove strojne opreme z odpravljanjem potrebe po dodatnih konfiguracijskih komponentah.

Programiranost v sistemu (ISP)

Ena od izstopajočih značilnosti EPM7256SQC208-10 je njegova podpora za programiranje v sistemu.To omogoča, da se naprava programira in reprogramira, medtem ko je vgrajena v končno aplikacijo, ne da bi jo bilo treba fizično odstraniti.Ta sposobnost poenostavi posodobitve in spremembe, kar zagotavlja prilagodljivost in enostavnost uporabe med razvojem in v celotnem življenjskem ciklu izdelka.

Visoko število V/I in logične gostote

Naprava ponuja veliko količino logičnih virov in zatičev V/I, s 256 makrocelic in 164 uporabniških v/I zatičev.To visoko/O šteje in logična gostota omogočata integracijo več funkcij v en sam čip, kar omogoča bolj zapletene zasnove, hkrati pa ohranja prostor na PCB.Ta prednost je koristna pri aplikacijah, kjer je prostor na plošči na vrhuncu in je pomembna večfunkcionalnost.

Hitra zamuda s pin-pin

EPM7256SQCC208-10 lahko z največjo zamudo od pin-pin lahko izvede logične operacije visoke hitrosti.Ta hitri odzivni čas je odličen v aplikacijah, ki zahtevajo hitro obdelavo, kot so komunikacije visoke hitrosti ali računalništvo, kar zagotavlja, da sistem izpolnjuje stroga merila uspešnosti.

Široka združljivost napetosti

EPM7256SQCC208-10 je zasnovan tako, da je prilagodljiv glede na združljivost napetosti, podpira notranje delovanje na ravni 5 V in V/I pri 3,3 V. Ta dvojna napetost omogoča, da se naprava enostavno vmešava z obema 3,3 V in 5 V sistemih, kar zmanjšuje potrebo po prevodnikih na napetosti in poenostavi oblikovanje sistema.

EPM7256SQCCC208-10 Dimenzije embalaže

• Vrsta paketa: 208-bfqfp (plastični quad ploski paket)

• Število zatičev: 208 vodi

• Velikost telesa (L × W): 28 mm × 28 mm

• Slog pritrditve: Tehnologija površinskega pritrditve (SMT)

• Svinčeno igrišče: Običajno 0,5 mm med zatiči (standard za BFQFP)

• Paketni material: Plastika

• Debelina paketa: Približno 3,5 mm (od proizvajalca se nekoliko razlikuje)

• Toplotne značilnosti: Brez izpostavljene blazinice;Standardno razpršitev okolice prek deske

• Embalaža pladnja: Dobavljeno v pladnjeh za ravnanje z glasnostjo in avtomatizacijo nabiranja in mesta

Proizvajalec EPM7256SQCC208-10

EPM7256Sqc208-10 je bil prvotno razvit in izdelal Altera Corporation, vodilni pionir v programirljivih logičnih napravah, znanih po seriji CPLD -jev Max® 7000S.Leta 2015 je Altera pridobila Intel Corporation, eden največjih svetovnih proizvajalcev polprevodnikov.Od nabave je Intel še naprej podpiral in vključeval Altera -ove tehnologije CPLD in FPGA v skupino programirljive rešitve.EPM7256SQCC208-10 predstavlja Intelovo zapuščino pri ponujanju visokozmogljivih programabilnih logičnih rešitev v sistemu, prilagojenih za široko paleto industrijskih, telekomunikacijskih in vgrajenih aplikacij.Čeprav je zdaj uvrščen med zastarele, del odraža dolgoletno zavezanost Intela do zanesljivih in prilagodljivih programirljivih logičnih naprav.

Zaključek

EPM7256SQC208-10 je pameten in zanesljiv čip, ki pomaga, da digitalni sistemi nemoteno delujejo.Prihrani moč, podpira različne napetosti in vam omogoča, da ga programirajo, ko je že nameščena, kar olajša posodobitve.Čeprav je zdaj starejši čip, ga drugi še vedno uporabljajo, ker dobro deluje v vseh vrstah sistemov.Če potrebujete trden čip za nadzor logike v svojem dizajnu, je ta odlična možnost.Pišite nam danes, če ga želite naročiti v razsutem stanju.
