Enota za nadzor motorja (ECU): funkcije, simptomi, testiranje in vodnik za odpravljanje težav

Krmilna enota motorja (ECU) je podobna možganom motorja vašega avtomobila.Zbira informacije iz različnih senzorjev okoli motorja in te informacije uporablja za nadzor stvari, kot so poraba goriva, pretok zraka in čas iskre.Ta priročnik pojasnjuje, kako deluje ECU, zajema razliko med starejšim analognim ECU in sodobnimi digitalnimi, opisuje, kako se ECU razlikuje v različnih vrstah vozil, in vam pomaga prepoznati, ko vaš ECU morda ne deluje pravilno.Pokaže vam tudi, kako preizkusiti ECU s preprostim orodjem, imenovanim multimeter, s čimer je lažje in varnejše odpravljanje težav.

Katalog

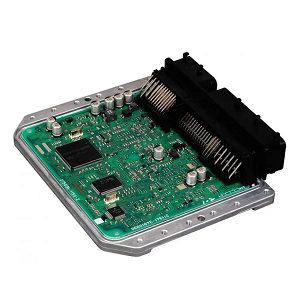

Kaj je krmilna enota motorja (ECU)?

The Enota za nadzor motorja (ECU) je pomemben del sodobnih avtomobilov, ki pomaga motorju nemoteno in učinkovito.Zbira informacije od senzorjev in hitro prilagodi stvari, kot so uporaba goriva, čas vžiga in pretok zraka.Te spremembe pomagajo motorju dobro in porabi manj goriva.Če ECU preneha pravilno delovati, ima avtomobil težave, kot je počasen pospešek, z uporabo preveč goriva ali celo okvare motorja.ECU ima več delov, vključno z drobnim računalniškim čipom, vezjem in drugimi elektronskimi kosi.Čip izvaja posebno programsko opremo, ki nadzoruje, kako motor deluje.To programsko opremo lahko posodobite ali spremenite, da izboljšate zmogljivost avtomobila ali odpravite kakršne koli težave.

Enote za nadzor motorja (ECU) lahko razdelite na dve glavni vrsti glede na to, kako obdelujejo informacije: analogno in digitalno. Analogni ECU Za nadzor različnih funkcij motorja uporabite osnovne električne komponente, kot so upori, kondenzatorji in tranzistorji.Delujejo s prilagajanjem ravni napetosti, da uravnavajo vbrizgavanje goriva, čas vžiga in druge operacije.Te vrste ECU -jev običajno najdemo v starejših vozilih ali enostavnejših motornih sistemih, ki ne potrebujejo hitrih izračunov.Ker se zanašajo na fiksna električna vezja, imajo Analog ECU omejeno prilagodljivost in se ne morejo enostavno prilagoditi spreminjajočim se vozniškim pogojem.Čeprav so bili učinkoviti v prejšnjih avtomobilskih modelih, so jih večinoma nadomestili z naprednejšim digitalnim ECU v sodobnih avtomobilih.

Digitalni ekus, na drugi strani pa so veliko bolj izpopolnjeni.Uporabljajo močne mikroprocesorje za zbiranje in analizo podatkov iz različnih senzorjev pravočasno.Ti ECU lahko hitro prilagodijo vbrizgavanje goriva, čas vžiga in druge parametre motorja, ki temeljijo na vozniških pogojih, izboljšajo učinkovitost in zmogljivost.Digitalni ECU -ji so sposobni ravnati z zapletenimi izračuni, zaradi česar so potrebni za sodobna vozila z naprednimi sistemi za upravljanje motorjev.Ker delujejo s pomočjo programske opreme, jih lahko drugi posodobijo ali spremenijo, da izboljšajo zmogljivost ali izpolnjujejo nove predpise.Zaradi te prilagodljivosti je Digital ECU velik del današnje avtomobilske tehnologije, ki zagotavlja boljšo učinkovitost porabe goriva in nižje emisije.

Spremenljivost ECU v različnih modelih vozil

Vsako sodobno vozilo ima enoto za krmiljenje motorja (ECU), ki pomaga pri upravljanju motorja, vendar je njegova zapletenost odvisna od vrste avtomobila.Športni avtomobili imajo napredni ECU, ki nadzorujejo zmogljive motorne sisteme, kot so turbopolnilniki, spremenljivi čas ventila in različni načini vožnje.Ti ECU delujejo zelo hitro in pravočasno prilagajajo nastavitve motorja za izboljšanje hitrosti, moči in zmogljivosti.Nekateri celo omogočajo voznikom ali mehanikom, da natančno prilagodijo motor za dirke ali boljšo učinkovitost goriva.To pomaga, da se športni avtomobili hitro odzovejo na razmere na cesti in vložke voznikov, zaradi česar so močnejši in dinamični.

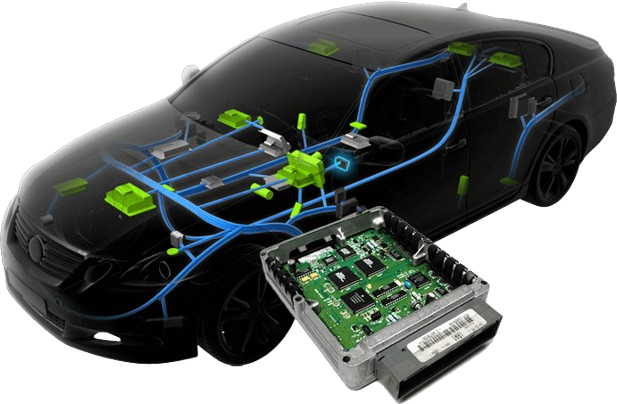

Slika 2. Integracija ECU v sodobnih vozilih

Po drugi strani ekonomski avtomobili uporabljajo preprostejši ECU, ki se osredotočajo na osnovne funkcije, kot so vbrizgavanje goriva, čas vžiga in nadzor nad emisijami.Ti ECU so zasnovani za izboljšanje učinkovitosti goriva in zagotavljajo, da motor dolgo nemoteno deluje.Medtem ko nimajo naprednih možnosti uglaševanja športnih avtomobilov ECU, še vedno igrajo vlogo pri ohranjanju pravilno delovanja motorja.Ne glede na to, kako preprosta ali zapletena je ECU, je njegova glavna naloga vedno enaka: obdelati podatke iz senzorjev in hitro prilagoditi, ki izboljšajo učinkovitost, zmogljivost in življenjsko dobo motorja.

Jedrne funkcije krmilne enote motorja (ECU)

Krmilna enota motorja (ECU) je ključni del motorja.Pomaga motorju dobro, učinkovito uporablja gorivo in ostane zanesljiv z nadzorom pomembnih funkcij:

Krmiljenje spremenljivega ventila (VVT)

Krmilna enota motorja (ECU) spremeni čas, ko se odprejo in izpušni ventili odprejo in blizu, da izboljšajo način delovanja motorja.S prilagajanjem časa ventila na podlagi hitrosti motorja in vožnjih pogojev sistem zraka pomaga bolj gladko v jeklenke motorja.Ta boljši pretok zraka vodi do močnejših zmogljivosti motorja brez uporabe dodatnega goriva.Kot rezultat, lahko motor proizvede večjo energijo, hkrati pa je še vedno učinkovit.Sistem pomaga tudi pri zagotavljanju enakomerne moči v različnih hitrostih, zaradi česar se avtomobil počuti bolj odzivno pri pospeševanju.Ne glede na to, ali se vozilo počasi giblje v prometu ali pospešuje na avtocesti, VVT pomaga zagotoviti, da motor deluje v svojih najboljših močeh.Zaradi tega je vožnja bolj gladka in prijetnejša, hkrati pa pomaga tudi motorju dlje.

Poleg izboljšanja moči VVT pomaga tudi motorju, da porabi manj goriva in proizvede manj emisij.S skrbnim nadzorom, ko se ventili odprejo in zaprejo, sistem zmanjšuje zapravljeno gorivo in motorja bolj zažge gorivo.To ne samo prihrani plin, ampak tudi pomaga zmanjšati onesnaževanje.Sistem znižuje škodljive pline, kot so dušikove okside (NOX) in neizbogane delce goriva, zaradi česar je avtomobil bolj okolju prijazen.Ker se VVT ​​lahko prilagodi različnim vozniškim situacijam, motor učinkovito ohranja, ali je voznik v prometu za zaustavitev ali križarjenje z enakomerno hitrostjo.Zaradi teh prednosti mnogi sodobni avtomobili uporabljajo VVT tehnologijo, da zagotavljajo dobro ravnovesje moči, porabe goriva in nižje emisije, zaradi česar so vozila tako močna kot učinkovita.

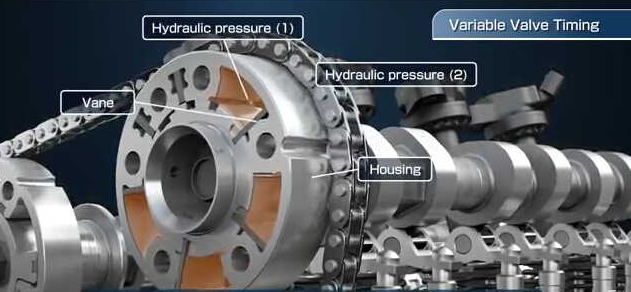

Slika 3. Mehanizem spremenljivega ventila (VVT) in hidravlični nadzor

Uredba o mešanici zraka

Krmilna enota motorja (ECU) skrbno nadzoruje, koliko goriva meša z zrakom, preden vstopi v motor.To stori z uporabo informacij iz različnih senzorjev, kot je senzor za pretok masnega zraka (MAF), ki meri količino zraka v motor.Na podlagi teh podatkov ECU odloči, koliko goriva, da vbrizga, da motor nemoteno deluje.Cilj je ohraniti pravo ravnovesje med zrakom in gorivom, kar je običajno približno 14,7 delov zraka na 1 del goriva v bencinskih motorjih.Če je preveč goriva (bogata zmes), lahko povzroči dodatno porabo goriva, nabiranje ogljika in onesnaževanje.Po drugi strani pa se lahko motor sčasoma pregreje ali poškoduje.Da bi preprečili te težave, se ECU nenehno prilagaja, kako dolgo in ko injektorji goriva razpršijo gorivo, pri čemer se prepriča, ali motor dobi pravo mešanico, odvisno od tega, ali se avtomobil pospeši, upočasni ali prenaša težko obremenitev.

Za zmanjšanje onesnaževanja je pomembno tudi ohranjanje pravega ravnovesja zračnega goriva.Če je zmes pravilna, se škodljivi plini, kot so ogljikov monoksid (CO), dušikovi oksidi (NOX) in neizbogano gorivo (ogljikovodi), zmanjšajo na minimum.Sodobni avtomobili uporabljajo sistem, imenovan Control z zaprtimi zankami, kjer ECU posluša kisikove senzorje v izpušni cevi in ​​naredi majhne spremembe, da se mešanica goriva ohrani ravno prav.To pomaga avtomobilu izpolnjevati stroga pravila onesnaževanja in ščiti tudi pomembne dele, kot je katalitični pretvornik, ki čisti izpušne pline.Novejše tehnologije, kot so neposredna vbrizgavanje goriva in spremenljivi čas ventila, prav tako pomagajo, da bo gorivo učinkoviteje.Ko se avtomobilska tehnologija izboljšuje, nekateri ECU zdaj uporabljajo umetno inteligenco in strojno učenje za boljše nadzor mešanice zračnega goriva, kar vodi do čistejših, bolj varčnih in močnih motorjev.

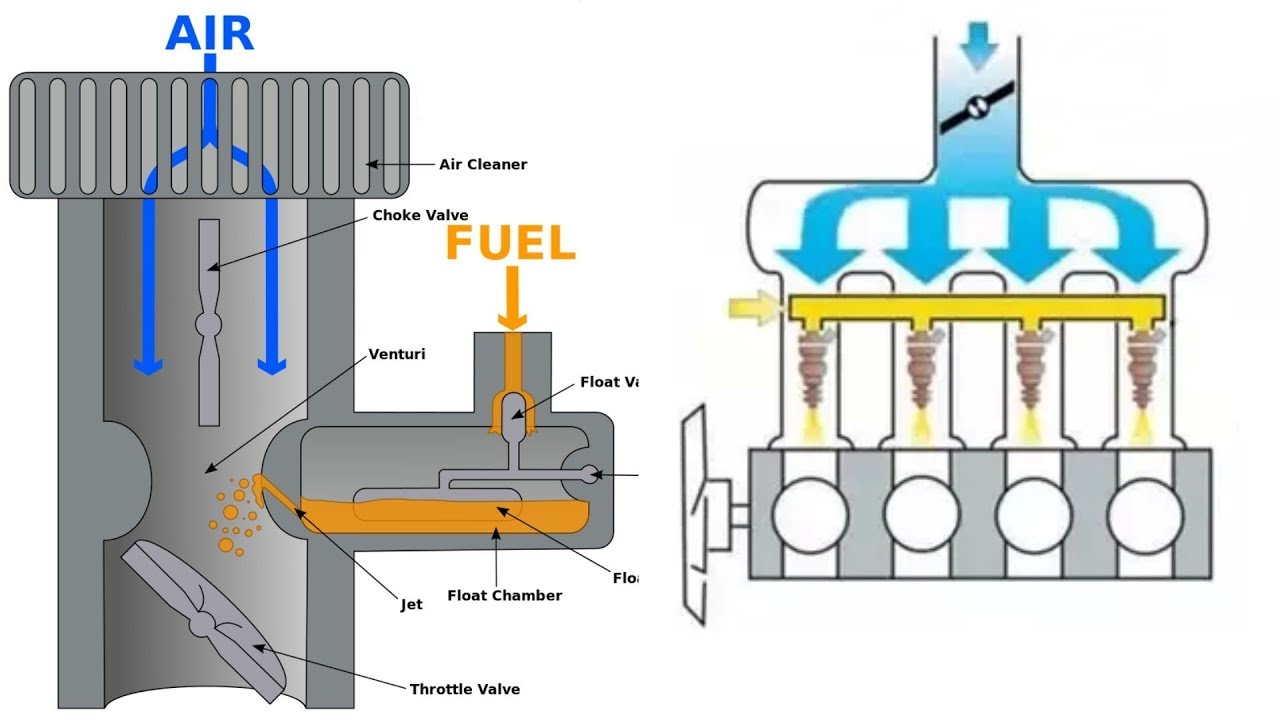

Slika 4. Uredba o mešanici zraka

Nadzor vžiga

ECU nadzoruje natančen trenutek, ko svečka vžge mešanico goriva-zrak znotraj jeklenk motorja.Ta čas je zelo pomemben, saj motorju pomaga, da med učinkovito porabo goriva proizvaja največ energije.Če se iskra zgodi prezgodaj ali prepozno, motor morda ne bo potekal gladko, kar lahko privede do manjše zmogljivosti, večje porabe goriva in celo poškodovanja delov motorja.ECU nenehno prilagaja čas na podlagi različnih dejavnikov, kot so hitrost motorja, temperatura in kako trdo voznik pritiska na stopalko za plin.Sodobni sistemi uporabljajo senzorje in pametno tehnologijo, da te prilagoditve pomagajo pravilno izvajati v vseh vrstah vožnje, ne glede na to, ali avtomobil v prostem teku, križari ali pospešuje.

Eden glavnih razlogov, da je čas vžiga tako pomemben, je preprečiti trkanje motorja, kar se zgodi, ko mešanica goriva in zraka gori prezgodaj ali neenakomerno.Trk lahko ustvari preveč pritiska znotraj valja, kar lahko poškoduje pomembne dele motorja, kot so bati in stene valja.Da se to ne bo zgodilo, ECU uporablja posebne senzorje za zaznavanje trkanja in prilagoditev časa, da bo motor varen.Pravilni čas vžiga pomaga tudi zmanjšati onesnaževanje, saj lahko slab čas privede do bolj škodljivih plinov, ki se sprostijo iz motorja.S skrbnim nadzorom, ko strelja sveč, ECU pomaga motorju nemoteno, traja dlje in ostane učinkovit z gorivom, hkrati pa zmanjšuje svoj vpliv na okolje.

Obdelava podatkov senzorjev

Krmilna enota motorja (ECU) nenehno zbira informacije iz različnih senzorjev, ki spremljajo pomembne pogoje motorja, na primer, koliko je odprt plin, kako hitro deluje motor in količino kisika v izpušnih izpušnih plinih.ECU s temi podatki uporablja hitre odločitve, ki motorja nemoteno izvajajo.Na primer, ko senzor položaja plina zazna spremembo, ECU prilagodi oskrbo z gorivom, da se ujema z vozniškim vhodom in pomaga avtomobilu pravilno odzvati.Senzor hitrosti motorja pomaga ECU nadzorovati vbrizgavanje goriva in čas vžiga, pri čemer se prepriča, ali motor deluje učinkovito pri različnih hitrostih.Medtem senzor kisika preveri, kako dobro gorivo gori, zato lahko ECU prilagodi mešanico zračnega goriva, da izboljša učinkovitost goriva in zmanjša onesnaževanje.Z nenehno analizo in prilagajanjem teh dejavnikov ECU pomaga motorju dobro, hkrati pa preprečuje nepotrebno obrabo.

Po zbiranju informacij od senzorjev ECU takoj spremeni, da bi motor pravilno deloval in se izognil težavam.Če senzor za plin zazna, da voznik hitro pritisne na stopalko za plin, ECU poveča dovajanje goriva in spremeni čas vžiga, da zagotovi pravo količino energije.Po drugi strani pa, ko avtomobil upočasni, ECU zmanjša oskrbo z gorivom, da prihrani gorivo in nižje emisije.Če senzor kisika zazna, da je mešanica zračnega goriva neuravnotežena, ga ECU prilagodi, da prepreči, da bi motor slabo tekel ali povzročil preveč onesnaženja.Z nenehnim spremljanjem in odzivanjem na podatke senzorjev ECU ohranja motor zanesljiv, učinkovit in okolju prijazen.Ta stalna komunikacija med senzorji in ECU je potrebna za sodobna vozila, ki jim pomaga nemoteno teči v vseh vozniških pogojih, hkrati pa povečajo učinkovitost goriva in življenjsko dobo motorja.

Simptomi slabe krmilne enote motorja (ECU)

Če ECU ne deluje pravilno, ima vaš avtomobil težave pri delu motorja.Zgodaj ujeti te težave lahko pomagajo preprečiti večje poškodbe motorja in druge pomembne dele vozila.

Nenavadno vedenje motorja

Če motor avtomobila ne deluje gladko, bi to lahko pomenilo, da obstaja težava z ECU.Eden od običajnih znakov je počasen ali šibek pospešek, kjer avtomobil traja dlje kot običajno, da se pospeši ali se ne odzove dobro, ko pritisnete na stopalko za plin.To je lahko frustrirajoče, še posebej, če se poskušate združiti na cesto ali mimo drugega vozila.Motor se lahko tudi na splošno počuti šibkejše in se bori za ohranjanje hitrosti ali moči.V nekaterih primerih se lahko motor ustavi in ​​se nenadoma izklopi na znakih, semaforjev ali celo med vožnjo.Druga skupna težava je napačna težava, ki se počuti kot nenadni kreteni ali tresenje, ko se avtomobil premika.Vse te težave lahko otežujejo vožnjo in lahko pomenijo, da ECU ne nadzoruje motorja pravilno.

Te težave se običajno zgodijo, če ECU ne upravlja pravilno stvari, kot so vbrizgavanje goriva, čas vžiga ali senzorski podatki.Če ECU pošlje preveč ali premalo goriva, motor morda ne bo deloval učinkovito, kar povzroči grobo vožnjo in izgubo energije.Če napačno nadzoruje čas iskre, lahko motor napačno zavaja ali deluje neenakomerno.Tudi če ECU napačno prebere podatke senzorja, lahko slabo prilagodi mešanico zračnega goriva motorja, kar vodi do več težav.Ta vprašanja ne le otežujejo vožnjo, ampak lahko tudi zapravijo gorivo in povečajo onesnaževanje.Če ostanejo brez nadzora, bi lahko poškodovali pomembne dele motorja in privedli do dragih popravil.

Preverite aktiviranje luči motorja

Lučka za preverjanje motorja (CEL) je eden glavnih znakov, da je nekaj v vozilu morda narobe in je pogosto povezano s težavami s krmilno enoto motorja (ECU).Ta luč naj bi pomagala voznikom tako, da jih opozori, ko avtomobil odkrije težavo, včasih pa lahko napačna ECU povzroči vklop iz napačnih razlogov.ECU je kot možgani avtomobila, ki bere informacije iz različnih senzorjev in poskrbi, da vse poteka nemoteno.Če ima ECU težavo, bi lahko napačno prebral te podatke in poslal kode napak, ki se ne ujemajo z dejansko težavo.Zaradi tega lahko diagnosticira težavo zmedeno, ker lahko mehanika preveri in nadomesti dele, ki dejansko delujejo v redu, ko je resnična težava s samim ECU.

Če CEL ostane dlje časa in ni jasnih mehanskih težav, bi to lahko pomenilo, da ECU ne deluje pravilno.Običajno se CEL vklopi, ko obstaja resnična težava, v nekaterih primerih pa lahko celo utripa, če je težava resna.Ko pa je ECU napačna, lahko svetloba ostane tudi po opravljenih popravilih ali se lahko naključno vklopi in izklopi.To lahko privede do nepotrebnih popravkov in frustracij, če pravega vzroka ne najdemo.Če želite biti, zaženite posebne teste na ECU in preverite, ali deluje pravilno.Če je težava ECU, ga bo morda treba ponastaviti, reprogramirati ali zamenjati, da se prepričajte, da opozorilni sistem vozila spet deluje pravilno.

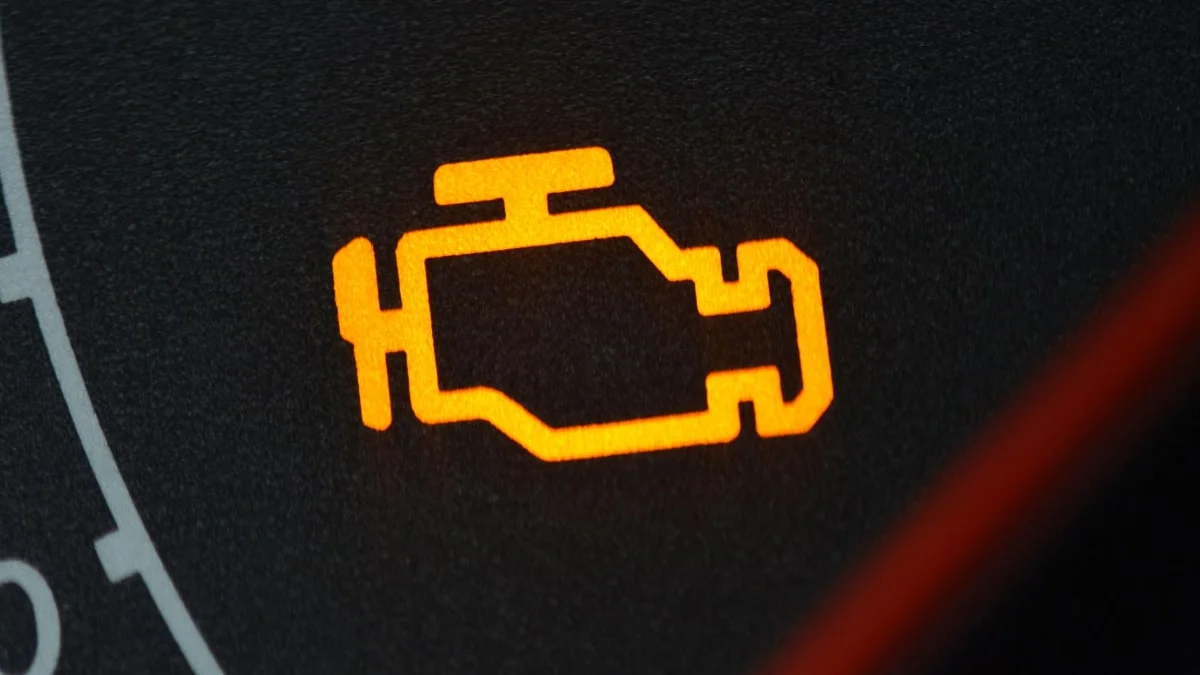

Slika 5. Preverite svetlobo motorja (CEL) in Diagnostiko ECU

Povečane emisije

Enota za krmiljenje motorja (ECU) je zelo pomembna za nadzor nad tem, kako vozilo gori gorivo in sprošča emisije.Ko pravilno deluje, ohranja pravo ravnovesje goriva in zraka, tako da motor nemoteno teče in proizvede manj škodljivih plinov.Če pa ECU ne deluje pravilno, lahko z zrakom zmeša preveč ali premalo goriva, zaradi česar motor ne učinkovito gori gorivo.To lahko privede do povečanja škodljivih emisij, kot so ogljikov monoksid in druga onesnaževala, ki onesnažujejo zrak.Nepravilno delujoči ECU lahko naredi tudi vozilo, ki ni uspel test emisij, ki je na mnogih mestih potreben, da se avtomobili izpolnjujejo z okoljskimi standardi.V nekaterih primerih lahko okvarna ECU povzroči debel ali temen dim iz izpušnih plinov, kar je znak, da gorivo ne gori popolnoma.To ne škodi samo okolju, ampak tudi vpliva na delovanje motorja in lahko privede do dragih popravil, če jih prezremo.

Če vozilo začne sproščati več emisij kot običajno, bi lahko bil znak, da ECU ne deluje tako, kot bi moral.Voznik lahko opazi več izpušnega dima, kar lahko pomeni, da gorivo ne gori pravilno.Za dizelska vozila črni dim pogosto pomeni, da se uporablja preveč goriva, medtem ko avtomobili na bencin lahko sprostijo več emisij ogljika, če je ECU pokvarjen.Visoke emisije niso samo slabe za okolje, temveč lahko vplivajo tudi na učinkovitost goriva in motorja delajo težje, kot je potrebno.To bi lahko privedlo do drugih težav, kot so zmanjšana moč motorja in višji stroški goriva.Če se emisije nenadoma povečajo, je pomembno preveriti ECU in preveriti, ali povzroča težavo.Odpravljanje težav z ECU zgodaj lahko pomaga preprečiti večje težave z motorjem in zagotoviti, da vozilo učinkovito deluje, hkrati pa ostane v mejah zakonskih emisij.

Kako deluje krmilna enota motorja?

Krmilna enota motorja (ECU) so možgani sodobnega vozila, ki so odgovorni za upravljanje zmogljivosti in učinkovitosti motorja.Nenehno zbira podatke iz različnih senzorjev in prilagodi optimizacijo porabe goriva, emisij in izhoda.Z analizo ključnih vhodov ECU zagotavlja, da motor deluje nemoteno in varno v različnih vozniških pogojih.Eden od pomembnih vhodov, ki jih spremlja ECU, je hitrost motorja (RPM).ECU te podatke uporablja za nadzor vbrizgavanja goriva in časovnega razporeda, pri čemer se prepriča, ali motor deluje učinkovito pri različnih hitrostih.Pravilna časovna razporeditev pomaga izboljšati porabo goriva in preprečuje trkanje motorja, kar lahko sčasoma povzroči škodo.Senzor položaja plina pove ECU, koliko voznik pritiska na pospeševalnik.Na podlagi teh informacij ECU prilagodi mešanico zraka in goriva, da zagotovi pravo količino energije.Če voznik močneje pritisne na pospeševalnik, ECU poveča vbrizgavanje goriva, da zagotovi večjo energijo, in če se plin sprosti, zmanjša gorivo, da prihrani energijo.

ECU se opira tudi na senzor absolutnega tlaka (MAP) in senzor temperature zraka za vnos, da natančno prilagodi razmerje med zračnim gorivom.Senzor MAP meri zračni tlak v sesalnem razdelilniku, medtem ko senzor temperature zraka zazna temperaturo zraka.Ti vhodi skupaj pomagajo ECU določiti pravo količino goriva, potrebnega za učinkovito zgorevanje v različnih vremenskih in nadmorskih pogojih.Končno ECU izboljša učinkovitost in preprečuje poškodbe motorja z analizo signalov senzorja kisika in trkanja senzorjev.Senzor kisika preveri izpušne pline, da se zagotovi pravilno gorivo gorivo, kar zmanjša emisije.Senzor trka zazna nenormalne vibracije, ki jih povzroča trkanje motorja, kar omogoča ECU, da prilagodi čas vžiga in prepreči poškodbe.Z obdelavo vseh teh vhodov ECU pomaga, da motor nemoteno deluje, izboljšuje zmogljivost, učinkovitost goriva in zanesljivost.

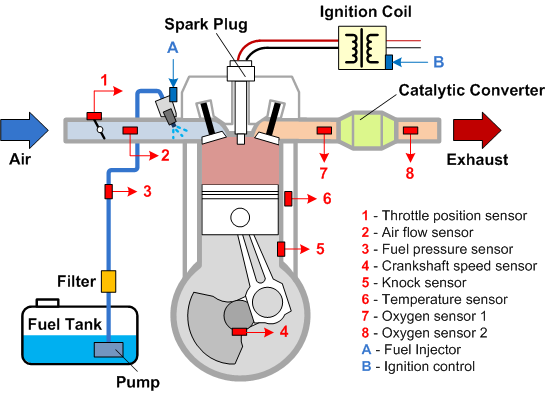

Slika 6. Vhodi senzorjev ECU in sistem za nadzor motorja

Kaj je multimeter?

Multimeter je pomembno orodje, ki se uporablja za preverjanje električnih delov, kot je enota za nadzor motorja (ECU).Ta naprava pomaga meriti različne električne vrednosti, kar olajša iskanje in odpravljanje težav v ECU ali drugih elektronskih sistemih.Brez multimetra bi bilo ugotovitev električnih težav veliko težje, saj daje jasne informacije o tem, kako električna energija deluje v sistemu.Tri glavne stvari, ki jih večmeter ukrepa, so napetost, tok in upor. Napetost Preveri, ali ECU dobiva pravo moč, kar je pomembno, ker preveč ali premalo lahko povzroči težave. Tok Pove nam, kako elektrika teče skozi ECU in poskrbi, da vse deluje, kot bi moralo. Odpor Pomaga najti pokvarjene povezave ali poškodovane dele, ki bi lahko preprečili pravilno delo ECU.Učenje uporabe multimetra je zelo koristno za vse, ki delajo z električnimi sistemi, ker hitrejše in lažje odpravljanje težav.

Obstajata dve glavni vrsti multimetrov: digitalni in analogni. Digitalni multimetri (DMMS) so najpogostejši, ker na zaslonu prikazujejo natančne številke, kar omogoča enostavno branje in zmanjšanje možnosti napak.Številni digitalni multimetri imajo funkcije, kot je samodejno rezanje, kar pomeni, da samodejno izberejo pravo nastavitev, zaradi česar so preprosti za uporabo tudi za začetnike. Analogni multimetri, na drugi strani pa imejte iglo, ki se premika, da pokaže meritev.Te so koristne, če morate videti spremembe, na primer, ko se stopnje napetosti dvignejo navzgor in navzdol.Medtem ko so digitalni multimetri boljši za natančna branja, so analogni multimetri še vedno koristni za preverjanje signalov, ki se sčasoma spreminjajo.Obe vrsti imata svoje prednosti, izbira med njima pa je odvisna od tega, kakšno delo je treba opraviti.

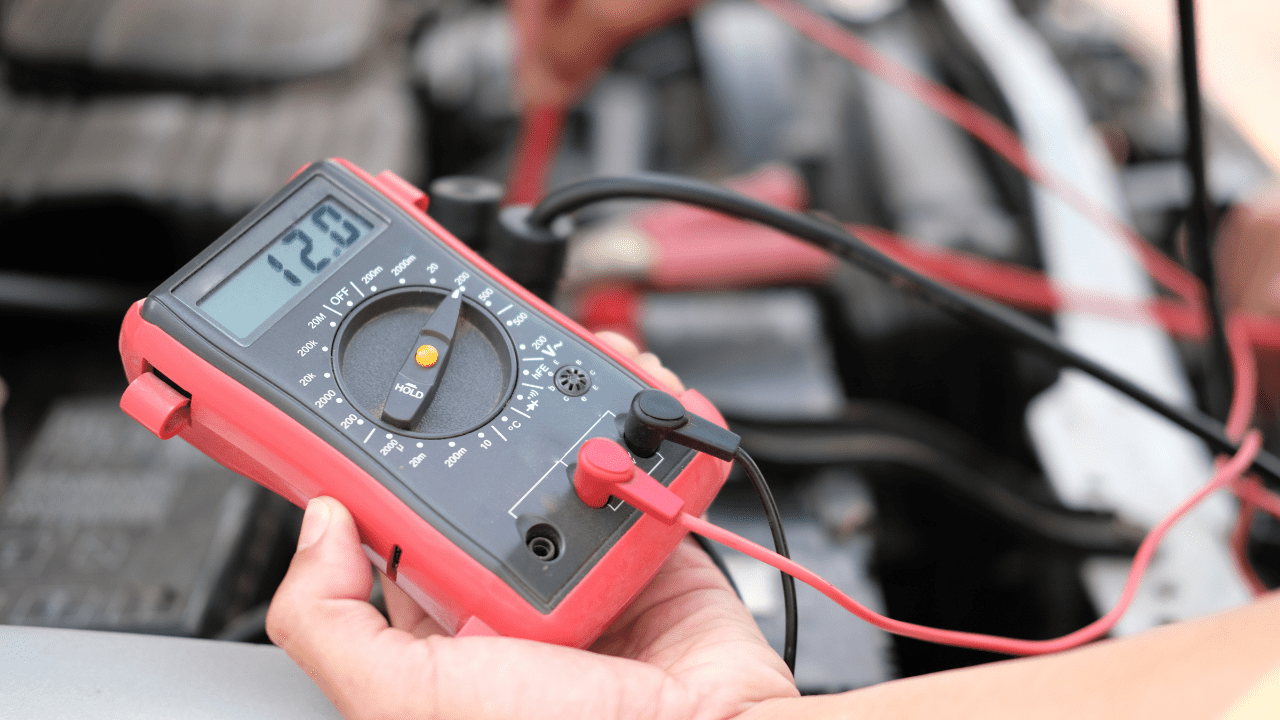

Slika 7. Multimeter

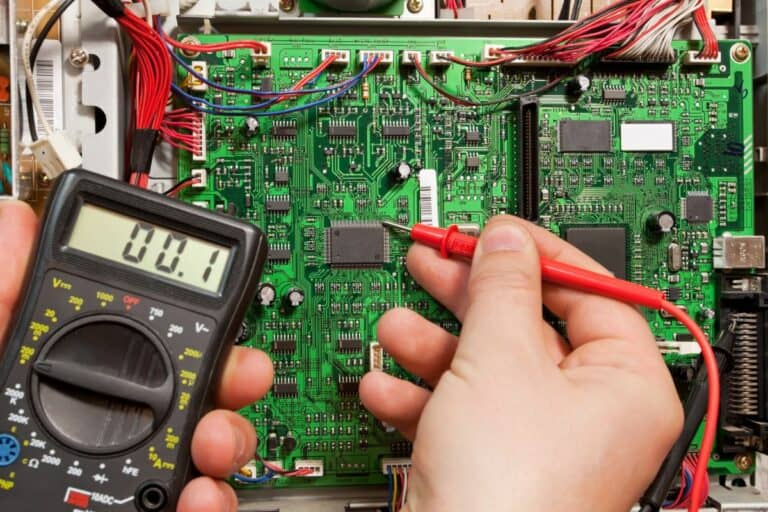

Testiranje ECU z multimetrom

Če želite preveriti, ali krmilna enota motorja (ECU) pravilno deluje z multimetrom, sledite tem korakom:

1. korak: Priprava na testiranje ECU

Zahtevana orodja in oprema

• OBD-II skener-pridobi diagnostične kode težav (DTC) in spremlja podatke.

• Multimeter - meri napetost, upor in kontinuiteta v vezjih ECU.

• Osciloskop - Analizira hitrosti signala in valovne oblike.

• Testiranje ECU - zagotavlja varne povezave za sondiranje.

• Diagnostična programska oprema - omogoča napredno analizo in spremljanje ECU.

• Osnovna ročna orodja - vključuje izvijače, klešče in vtičnico za dostop do priključkov.

• Zaščitna prestava - varnostna očala in rokavice za zaščito.

Varnostni premisleki

• Odklopite baterijo - preprečuje potencialne kratke tokokroge.

• Ohladite sistem - izogibajte se opeklinam iz vročih komponent.

• Ukvarjajte z elektroniko previdno - preprečuje statično škodo.

• Sledite smernicam proizvajalca - vedno se sklicujte na servisni priročnik.

• Delo na prezračenem območju - zagotavlja dobro kroženje zraka.

• Uporabite ustrezna orodja - zagotavlja natančno diagnostiko.

2. korak: Testiranje ECU

Preverjanje napetosti napajanja ECU

Preden začnete z električnim delom, se prepričajte, da je vozilo popolnoma izklopljeno z izklopom motorja in vžigom.Če želite preprečiti naključne kratke tokokroge ali morebitne poškodbe ECU, odklopite negativni (-) terminal baterije vozila.Nato poiščite enoto za krmiljenje motorja (ECU), ki je običajno nameščena v motornem ležišču, pod armaturno ploščo ali v bližini prostora za rokavice, odvisno od modela vozila.Če niste prepričani, za natančne podrobnosti o lokaciji glejte servisni priročnik vozila.

Za začetek nastavite multimeter tako, da kličete k številčnici Način napetosti DC.Če ima multimeter nastavitev ročnega razpona, izberite 20V Za varno merjenje skupnih avtomobilskih napetosti.Nato ponovno priključite baterijo tako, da ponovno priključite negativni (-) terminal za obnovo napajanja sistemu.Ko je baterija povezana, nadaljujte s pritrditvijo večmetrov.Povezati črni svinec (negativno) do dobrega ozemljitvenega mesta, kot je podvozje vozila ali negativni terminal baterije.Nato priključite Rdeči svinec (pozitiven) na vhodni terminal ECU, ki se nanaša na shemo ožičenja, da se zagotovi pravilno zatič.Po pritrditvi povezav vklopite vžig v položaj ON, ne da bi zagnali motor, to omogoča, da se moč pretaka v ECU in omogoča merjenje napetosti.Na koncu preverite večmetrični zaslon in upoštevajte izmerjene odčitke napetosti.

Odčitki napetosti bi se morali ujemati z pričakovanimi nivoji moči ECU, ki so običajno +12V Za glavno napajanje, +5V za moč senzorja in +3.3V za določena nizkonapetostna vezja.Če je izmerjena napetost nižja od pričakovane ali v celoti manjka, bi to lahko pomenilo morebitne težave z ožičenjem, varovalkami ali napajanjem ECU.Za diagnosticiranje in rešitev težave bodo morda potrebni nadaljnji pregled.

Testiranje vhodov in izhodov senzorjev

Pred testiranjem je pomembno prepoznati senzorje v zmogljivosti motorja.Eden najpomembnejših je Senzor kisika (O₂), ki spremlja raven kisika v izpušnih plinih in pomaga prilagoditi mešanico zračnega goriva za optimalno zgorevanje.The Senzor položaja plina (TPS) zazna položaj ventila za plin in določa, koliko zraka vstopa v motor.Podobno, Masni senzor zračnega pretoka (MAF) meri količino zraka, ki teče v motor, kar omogoča, da ustrezno uravnava vbrizgavanje goriva.Poleg tega različne Senzorji temperature, kot sta senzor temperature hladilne tekočine in senzor temperature zraka, pomagajo pri nastavitvi časa motorja in mešanici goriva na podlagi odčitavanja temperature.

Če želite testirati te senzorje, začnite tako, da nastavite multimeter na ustrezen način na podlagi testiranega tipa senzorja.Za senzorje, ki oddajajo napetostni signal, kot sta senzor kisika (O₂) in senzor položaja plina (TPS), nastavite večmeter na DC napetostni način.Za senzorje, ki merijo odpornost, kot so temperaturni senzorji, preklopite način multimetra na odpornost (Ohms).Nato poiščite senzor in previdno odklopite njegov električni konektor, da zagotovite, da druge komponente ne vplivajo na branje.Ko je odklopljen, postavite večmetrske sonde na pravilne sponke senzorja in zabeležite napetost ali upor, prikazano na multimetru.Na koncu primerjajte izmerjene vrednosti s specifikacijami proizvajalca, ki jih najdete v servisnem priročniku vozila.Če odčitki ne padejo zunaj priporočenega območja, je lahko senzor napačen in zahteva nadaljnjo diagnozo ali zamenjavo.

Odčitki senzorjev bi se morali spremeniti kot odgovor na zunanje vhode, kar kaže, da delujejo pravilno.Na primer, pri stiskanju plina se mora povečati napetost senzorja položaja plina (TPS), kar odraža spremembo položaja plina.Če se senzor ne odzove, kot je bilo pričakovano ali zagotavlja stalno odčitavanje brez variacije, lahko nepravilno deluje in zahteva nadaljnji pregled ali zamenjavo.

Preverjanje komunikacijskih signalov ECU

Če želite zagotoviti, da krmilna enota motorja (ECU) pravilno komunicira z diagnostičnim sistemom vozila, natančno sledite tem korakom.Za začetek preverjanja komunikacijskih signalov ECU najprej poiščite OBD-II (diagnostika na krovu) Pristanišče v vozilu, ki ga običajno najdemo pod armaturno ploščo v bližini voznikovega sedeža.Ko se namestite, varno priključite skener OBD-II, da vzpostavite stabilno povezavo z ECU.Nato ključ za vžig obrnite v položaj ON, ne da bi zagnali motor.Ko je povezan skener, dostopajte do podatkov ECU tako, da navigate po vmesniku skenerja.Pridobite odčitke senzorjev, preverite shranjene diagnostične kode težav (DTC) in preglejte druge ustrezne informacije o sistemu za oceno komunikacijskega stanja ECU.

Med pregledom podatkov ECU preverite ključne parametre, da zagotovite pravilno komunikacijo.Začnite s preverjanjem RPM motorja (revolucije na minuto) Za potrditev, da so vrednosti pravilno prikazane.Nepričakovana nihanja ali nič branja lahko kažejo na komunikacijsko težavo.Nato preučite Temperatura hladilne tekočine Za zagotovitev, da temperaturni senzor zagotavlja natančne podatke, saj lahko nenavadno visoke ali nizke odčitke pomenijo težavo.Preverite Odčitki senzorjev iz komponent, kot so senzor kisika, senzor položaja plina in senzor masnega pretoka zraka, da potrdijo, da delujejo pravilno.Končno preglejte katero koli Diagnostične težave pri težavah (DTC) shranjene v ECU, saj te kode lahko pomagajo prepoznati morebitne napake v sistemu.

Če optični bralnik OBD-II prikazuje manjkajoče, občasne ali napačne signale, je pomembno raziskati potencialne vzroke.Ena pogosta težava je okvarjena ožičenje poškodovanih, razpadlih ali korodiranih žic lahko moti komunikacijo med ECU in optičnim bralnikom.Previdno pregledate ožični pas za morebitne vidne znake obrabe ali poškodbe.Drug možen vzrok so ohlapni priključki.Če električnih konektorjev niso varno pritrjeni, lahko povzročijo občasno izgubo signala ali šibke povezave.Prepričajte se, da so vsi priključki pravilno sedeči in brez umazanije ali korozije, da ohranite stabilno komunikacijo z ECU.

3. korak: Interpretacija rezultatov testov

Ko zbirate testne podatke, je pomembno natančno razlagati rezultate.Ta korak vključuje primerjavo izmerjenih vrednosti s pričakovanimi normalnimi odčitki in prepoznavanje morebitnih nepravilnosti, ki bi lahko pomenile težavo.

Pričakovane (normalne) odčitke

Da sistem pravilno deluje, morajo nekatere električne in signalne vrednosti spadati v določeno območje proizvajalca.Napačne napetosti se morajo ujemati s specifikacijami v priročniku za opremo.Če je napetost pravilna, napajanje deluje pravilno.Senzorski signali morajo biti tudi v pričakovanem območju.Na primer, temperaturni senzor mora prilagoditi svoj izhod, ko se temperatura spreminja, medtem ko se mora tlačni senzor ustrezno odzvati na spremembe tlaka.Če se sistem opira na digitalno komunikacijo, morajo biti signali jasni, brez napak in brez kakršnih koli kod opozorila ali okvare.

Nenormalna branja in vprašanja

Če izmerjene vrednosti odstopajo od pričakovanih razponov, lahko to kaže na težavo.Ena pogosta težava je nepravilnosti napajanja, če je napetost previsoka ali prenizka, lahko pride do težav z virom energije, napačnim ožičenjem ali neuspehom komponenti v vezju.Popolno pomanjkanje napetosti bi lahko nakazovalo razstreljeno varovalko, odklopljeno žico ali modul napačnega moči.Napake senzorjev so še ena potencialna težava, če senzor zagotavlja napačne odčitke ali se ne spremeni kot odgovor na vhodne razlike, je morda napačna.Poleg tega lahko ohlapno, korodirano ali poškodovano ožičenje privede do netočnih odčitkov senzorjev.Komunikacijske napake se lahko pojavijo tudi, če so signali prekinjeni ali če se pojavijo kode napak, kar potencialno kaže na težave s komunikacijskim ožičenjem, konektorji ali ECU (elektronska krmilna enota).Slaba ozemljitev ali motnje drugih elektronskih komponent lahko še dodatno motijo ​​komunikacijske signale, kar vodi do napak v sistemu.

Previdnostni ukrepi pri testiranju ECU z multimetrom

Testiranje krmilne enote motorja (ECU) z multimetrom zahteva natančno pozornost do detajlov, da se prepreči poškodbe enote in zagotovi natančno odčitke.Ker ECU vsebujejo občutljive elektronske komponente, lahko nepravilno testiranje privede do napak ali celo trajne odpovedi.Če želite zmanjšati tveganja in pridobiti zanesljive rezultate, se držite naslednjih varnostnih in postopkovnih smernic:

Nosite zaščitne rokavice

Elektrostatični izcedek (ESD) lahko poškoduje občutljive notranje komponente ECU, kar vodi do napak ali trajne odpovedi.Če želite zmanjšati to tveganje, pri ravnanju z enoto vedno nosite zaščitne, antistatične rokavice.Te rokavice pomagajo preprečiti prenos statične električne energije iz rok na občutljiva vezja.Uporaba antistatičnega zapestnega jermena, priključen na ozemljeno površino, zagotavlja dodatno plast zaščite pred statičnim kopičenjem.Poleg zaščite ESD rokavice zaščitijo tudi roke pred umazanijo, maščobo in potencialnimi onesnaževalci, ki bi lahko ovirali električne povezave.Nekatera avtomobilska okolja izpostavljajo ECU prahu, vlagi in olju, kar lahko vpliva na prevodnost.Ohranjanje enote in čiste roke zagotavlja natančnejše odčitke med testiranjem.

Izvedite vizualni pregled

Pred izvedbo kakršnih koli električnih testov temeljito preučite ECU in njegove okoliške sestavine za vidne znake obrabe ali poškodbe.Poiščite zgorela območja, korozijo, zlomljene žice ali ohlapne konektorje, saj lahko ti ovirajo delovanje enote in vodijo do lažnih odčitkov.Če se odkrije kakršna koli fizična škoda, pred nadaljnjim testiranjem popravite ali zamenjajte potrebne komponente.Poleg pregledovanja samega ECU preverite tudi kabelski pas in konektorje za upognjene zatiče ali slabe povezave.Ohlapni ali poškodovan priključek lahko povzroči vmesne težave, ki se lahko zmotijo ​​zaradi okvare ECU.Zagotavljanje, da so vse povezave varne, v dobrem stanju pa bo pomagalo zagotoviti zanesljivejše diagnostične rezultate.

Preverite funkcionalnost multimetra

Nepravilno delovanje multimetra lahko povzroči napačne odčitke, kar vodi do napačne diagnoze težav z ECU.Preden začnete s kakršnimi koli testi, potrdite, da je vaš multimeter v ustreznem delovnem redu.Začnite s preverjanjem njegove kalibracije in zagotovite, da je nastavljen na pravilen način merjenja (napetost, upor ali kontinuiteta).Preglejte testne sonde glede kakršne koli obrabe, razpok ali pokvarjene izolacije, saj lahko okvarjene sonde privedejo do netočnih odčitkov.Preverite, ali ima baterija večmetrov zadostno polnjenje.Šibka ali izčrpana baterija lahko vpliva na njegovo natančnost, kar lahko povzroči zavajajoče rezultate.Izvajanje hitrega samotestiranja, kot je merjenje znanega napetostnega vira, lahko pomaga zagotoviti, da vaš multimeter pravilno deluje, preden ga uporabite na ECU.

Izklopite tipko za vžig

Zaradi varnosti in natančnosti vedno izklopite vžig vozila, preden povežete multimeter z ECU, razen če poseben preskusni postopek ne zahteva drugače.Izklop vžiga pomaga preprečiti električne nevarnosti, kot so kratki vezji ali nenamerni porasti moči, ki bi lahko poškodovali tako ECU kot multimeter.Nekateri diagnostični testi lahko zahtevajo, da je ključ za vžig v položaju v ON ali zagnan za merjenje signalov napetosti v živo.V takšnih primerih vedno upoštevajte smernice proizvajalca, da se izognete napačnim postopkom testiranja.Če tega ne storite, bi lahko privedlo do napačne razlage stanja ECU ali celo uvedba novih vprašanj.

Med napajanjem ne izklopite ECU

Odklop ECU, ko je vklopljena moč vozila, lahko povzroči napetostne konice ali električne sunke, kar lahko povzroči nepopravljivo škodo na enoti in drugih elektronskih sistemih.Če želite to preprečiti, vedno zagotovite, da je vžig ugasnjen, preden izklopite ECU.Za dodatno varnost odklopite baterijo vozila, če je treba ECU odstraniti za testiranje ali zamenjavo.Prekinitve moči, medtem ko ECU deluje, lahko tudi pokvarijo shranjene podatke, kar vodi do morebitnih težav z reprogramiranjem.Nekateri ECU ohranijo prilagodljive nastavitve pomnilnika, ki se lahko ponastavijo ali pokvarijo, če se moč nenadoma izgubi.Upoštevanje ustreznih varnostnih ukrepov pomaga ohraniti funkcionalnost ECU in preprečuje nepotrebne zaplete.

Uporabite pravilne nastavitve multimetra

Uporaba napačnih nastavitev napetosti ali upora na multimetru lahko privede do zavajajočih rezultatov preskusov ali celo poškoduje ECU.Pred meritvami vedno preverite, ali je vaš multimeter nastavljen na ustrezen obseg.Izbira napačne nastavitve, kot je merjenje upora namesto napetosti, lahko prinese netočne podatke in potencialno kratke komponente.Pri sondiranju terminalov ECU previdno preprečite naključne kratke hlače.Dotikanje sosednjih zatičev hkrati lahko ustvari nenamerne električne poti, kar lahko privede do nepričakovanih napak ali napak v sistemu.Vedno previdno ravnajte s testnimi sondami in zagotovite, da vzpostavijo trden, osamljen stik s pravilnimi terminali.

Sledite postopkom testiranja, specifičnih za proizvajalca

Vsak proizvajalec vozil oblikuje ECU s posebnimi diagnostičnimi postopki, ki jih je treba upoštevati, da se zagotovi natančno testiranje.Pred izvedbo kakršnih koli testov ECU vedno glejte servisni priročnik ali uradno dokumentacijo.Uporaba splošnih metod testiranja brez posvetovanja s smernicami proizvajalca lahko privede do napačne diagnoze, nepotrebnih zamenjav dela ali celo škode na ECU.Proizvajalci pogosto določajo vrednosti napetosti, območja upora in preskusne pogoje za natančno odpravljanje težav.Nekateri ECU potrebujejo tudi posebna orodja ali programsko opremo za izvajanje določene diagnostike.Če pravilni postopki ne pomagajo le pri doseganju natančnih rezultatov, ampak tudi zagotavlja, da ECU ostane v optimalnem delovnem stanju v celotnem postopku testiranja.

Zaključek

ECU ima ključno vlogo pri ohranjanju vašega avtomobila nemoteno in učinkovito.Nadzira pomembne funkcije motorja, kot so čas ventila, mešanice na gorivo in zrak in čas vžiga, kar pomaga avtomobilu, da se bolje odreže in porabite manj goriva.Če poznate znake težav z ECU, kot so slaba zmogljivost motorja, lučka za preverjanje motorja vklopi ali povečano onesnaževanje, lahko hitro opazite in odpravite težave, preden povzročijo večje težave.Z multimetrom in koraki v tem priročniku lahko enostavno preverite, ali njihov ECU deluje pravilno, prihranite čas, denar in se izognete večjim težavam z motorji.
