Vse o mikrokontrolerju PIC16F84A

Krmilniki perifernih vmesnikov (PICS) leta 1993 so revolucionirali pokrajino mikrokontrolerja in ponujali programabilne rešitve, ki so uravnotežile preprostost s funkcionalnostjo.Med njimi je PIC16F84A by Microchip Technology postal izstopajoč model, znan po svoji prilagodljivosti in zanesljivosti v širokem obsegu aplikacij.Od projektov do naprednih sistemov za avtomatizacijo ta mikrokontroler združuje učinkovitost, stroškovno učinkovitost in dostopno zasnovo, zaradi česar je priljubljena izbira v panogah in izobraževalnih platformah.Ta članek se vgradi v tehnične atribute, arhitekturo in dejanske aplikacije PIC16F84A, pri čemer razkriva, zakaj ostaja osnovni del sodobne elektronike in temelj inovacij v vgrajenih sistemih.Ta vodnik ponuja dragocen vpogled v to, kar naredi PIC16F84A brezčasen mikrokontroler.

Katalog

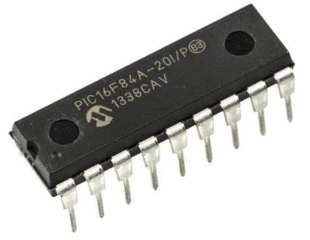

Pregled mikrokontrolerja PIC16F84A

The PIC16F84A, 8-bitni mikrokontroler, ki ga je izdelala tehnologija Microchip, predstavlja omembe vreden korak naprej od svojega predhodnika PIC16C84, predstavljenega leta 1998. Ta naprava odlikuje močan CPU RISC, ki poveča tako hitrost obdelave kot učinkovitost uspešnosti.Zajema 8-bitni časovnik in podpira serijsko programiranje, ki skrbi za učinkovite interakcije naprav in komunikacije, kar odraža vašo željo po povezavi in ​​jasnosti.PIC16F84A, ki deluje s frekvenco 20MHz, uravnoteži svoje pomnilniške vire s 64 bajti EEPROM za zadrževanje podatkov, 1K programskega pomnilnika in 8 bajtov podatkovnega pomnilnika.Opremljen s 13 prilagodljivimi GPIO zatiči je primeren za raznolike namene, od preprostih projektov DIY do zapletenih aplikacij na profesionalni ravni.

Pojav PIC16F84A je pomenil ključni trenutek v tehnologiji mikrokontrolerjev, ki je napredoval onkraj svojega predhodnika, PIC16C84.Vključitev CPU RISC ne le povečuje njegove računalniške sposobnosti, ampak tudi povečuje kompleksnost in učinkovitost programskih možnosti.To je koristno za časovne operacije in načrtovanje nalog, ki ga omogoča 8-bitni časovnik, podobno vašemu prizadevanju za upravljanje in učinkovitost časa.Izkušnje so pokazale, da ta harmonični nabor funkcij podpira gladko integracijo v obstoječe sisteme in s tem povečuje interakcijo uporabnikov brez ogrožanja zmogljivosti.

Premišljeno oblikovana pomnilniška arhitektura mikrokontrolerja ločuje program in shranjevanje podatkov, kar zagotavlja temelje za izvajanje navodil in učinkovito pridobivanje podatkov.Vključitev 64 bajtov EEPROM-a kot nehlapnega pomnilnika služi aplikacijam, ki morajo vzdrževati podatke med napajalnimi cikli, ki odmevajo z vašo potrebo po pomnilniku in kontinuiteti.Ta značilna konfiguracija pomnilnika se je izkazala za svojo vrednost v industrijskih nastavitvah, kar vam omogoča optimizacijo učinkovitosti programa in hkrati varovanje celovitosti podatkov.

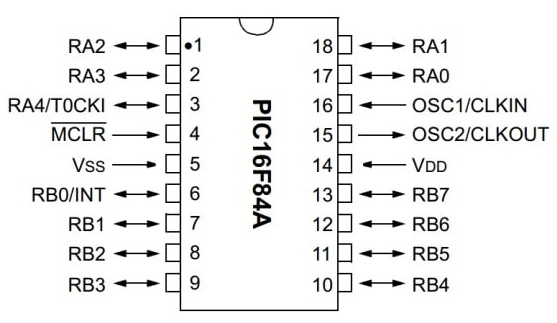

Postavitev zatiča

Številke PIN -a)	Ime zatiča	Opis
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18, 18	Gpio zatiči	Teh 13 GPIO zatičev je mogoče konfigurirati neodvisno kot digitalni vhod ali izhod.Vsak zatič lahko dobavi ali absorbira največji tok 25mA, zadostuje za vožnjo LED, ne pa relej ali DC motorje.
4	Mclr	Pomnilniški čisti zatič (aktivni nizki), ki se uporablja za ponastavitev naprave. Ko je povezan z GND, ponastavi mikrokontroler.
5	Gnd	Ozemljitveni zatič, povezan z negativnim terminalom napajanje.
14	Vdd	Napajalni zatič napetosti, povezan s pozitivnim terminalom napajanje.Mikrokontroler deluje pri napajalni napetosti 5V.
15, 16	OSC1/OSC2	Kristalni oscilatorski zatiči.Podpira do 20MHz frekvence. Višje frekvence povečujejo porabo energije.Uporabite kristal 20MHz z dvema 22PF kondenzatorji v teh zatičih.

Značilnosti in tehnične specifikacije

Funkcija/specifikacija	Opis
I/o zatiči	13 V/I zatiči, posamično konfigurirani kot vhod oz izhod.
Pomnilnik EEPROM	64 bajtov, ki se uporabljajo za shranjevanje podatkov.
Programski pomnilnik	1K programski pomnilnik.
Ram	68 bajtov.
Registri	Dve vrsti: Registri splošnih namenov (GPR) za poljubno Vrednosti in posebne funkcije (SFR) za nadzor funkcij naprav.
Prevajalniki	Podpira MPLAB C18 in Mikroc Pro.Napisana koda ustvari Šestnajsta datoteka za mikrokontroler.
Ram banke	Vključuje 4 banke;Pred tem je treba izbrati določene banke dostop do registrov.
Usart modul	Da, vključuje USART modul.
Flash pomnilnik	8-bitni, primerni tako za prototipiranje kot za prototipiranje proizvodnja.
Širina avtobusa	8 bitov.
Vrste paketov	18 zatičev, ki so na voljo v paketih PDIP, SOIC ali 20-polni SSOP.
Hitrost procesorja	5 milijonov navodil na sekundo (MIPS).
Velikost programa pomnilnika	1750 bajtov.
Delovna napetost	Sega od 2V do 5,5 V.
Notranji oscilator	Ni na voljo.
Zunanji oscilator	Podpira do 20MHz.

Temeljne funkcije

Mikrokontroler združuje funkcije, ki povečujejo zmogljivost in prilagodljivost v različnih elektronskih aplikacijah.Ključno med njimi je serijsko programiranje v krogu (ICSP), ki omogoča neposredno programiranje prek USART modula, ne da bi odstranili čip, racionalizirali razvoj in spodbudili brezhiben potek dela.

Vgrajeni časovnik za nadzor zagotavlja zanesljivost sistema s samodejnim ponastavitvijo med anomalijami, ki je ključnega pomena za neprekinjene operacije.8-bitni časovnik s časovnikom in funkcijami ter izbirnimi viri ure ponuja natančnost in prilagodljivost za različne primere uporabe.Energetska učinkovitost je podkrepljena z načinom spanja, zunanjega motiv, idealno za naprave, ki jih poganjajo bateriji, z ohranjanjem moči in podporo trajnostnemu oblikovanju.Funkcija za ponastavitev vklopa zagotavlja stabilen zagon, ki preprečuje nepredvidljivo vedenje in izboljšuje zanesljivost, zlasti pri potrošniški elektroniki.

Te napredne funkcije poudarjajo vsestranskost mikrokontrolerja in pomen odpravljanja napak in upravljanja moči pri sodobnem elektronskem oblikovanju, ki vodi učinkovit in zanesljiv razvoj izdelkov.

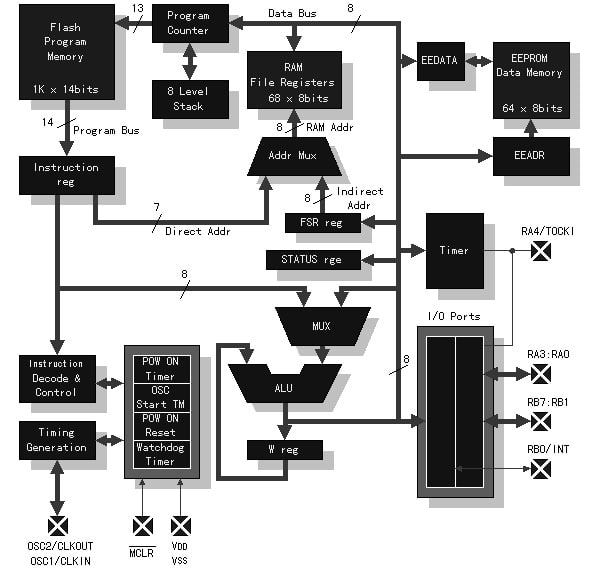

Razumevanje arhitekture mikrokontrolerja PIC16F84A

Znotraj obsežnega vesolja vgrajenih sistemov arhitektura mikrokontrolerja PIC16F84A izstopa za svoje trajne značilnosti in spretno zasnovo.V središču te arhitekture je pomnilnik programa Flash.Ta različne vrste nehlapnega pomnilnika hrani programsko kodo in ponuja značilno prednost, ko jo je prepisala do tisočkrat.Takšna sposobnost znatno podaljša življenjsko dobo mikrokontrolerja, zaradi česar je najljubša za iterativni razvoj in reševanje programskih anomalij.V sodobnih tehnoloških kontekstih bliskovni pomnilnik sije pri ohranjanju celovitosti vdelane programske opreme, ki potrebuje pogoste posodobitve.

Upravljanje spomina in banke

Učinkovita struktura RAM-a znotraj mikrokontrolerja uporablja preklapljanje bank-pristop, ki pomnilnik deli na ločene banke.Ta tehnika je ključna za izvajanje zapletenih operacij in upravljanje omejenih virov pametno, kar odmeva s sistemi, kjer preudarna uporaba bajtov močno vpliva na splošne meritve uspešnosti.Registri za posebne funkcije (SFR) imajo določene vloge, ki racionalizirajo jedrne procese, kot so vhodne/izhodne naloge, s čimer se poveča uporaba razpoložljivih virov.

EEPROM IN VARNOSTI PODATKOV

EEPROM spomin je znan po svoji močni zanesljivosti in lahko zdrži prepisovanje do milijonkrat.Zaradi tega je popoln kandidat za shranjevanje podatkov, ki se podvržejo redkim spremembam, vendar zahteva zadrževanje s cikli moči.Takšna stalnost je zelo ugodna v scenarijih, ki vključujejo konfiguracijske nastavitve ali kalibracijske konstante, kjer se ovrednotijo ​​stabilnost in dolgoživost podatkov.To vzdržljivost lahko pogosto izkoristite, da zaobidete kompleksnost dodatnih zunanjih rešitev za shranjevanje.

Registri in operativni tekoči

Registri, kot so programski števec, register W in register stanja, zagotavljajo funkcije mikrokontrolerja z natančnostjo in pretočnostjo.Programski števec, osnovni za naročanje zaporedja navodil, uteleša osnovno načelo vgrajenega programiranja - zagotavlja natančno upravljanje kontrolnega pretoka.W register je v središču izvajanja aritmetičnih in logičnih operacij, pri čemer poudarja sposobnost mikrokontrolerja za ravnanje z računskimi nalogami.Medtem register stanja ponuja dragocen vpogled v stanje sistema, ki služi kot temelj za prilagoditev uspešnosti in izpopolnjevanje zanesljivosti sistema.Lekcije, pridobljene s temi vpogledi, pogosto pomenijo oprijemljiv napredek v sistemu robustnosti in učinkovitosti.

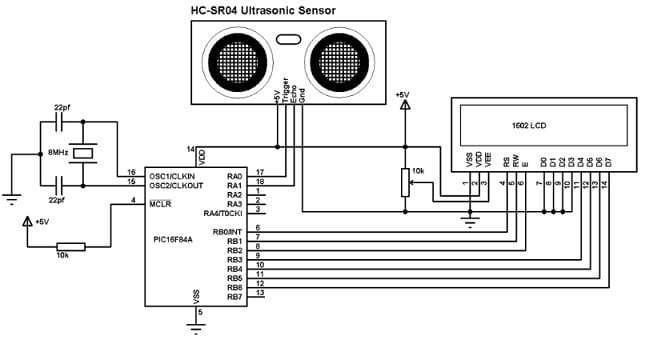

Mikrokontroler PIC16F84A z ultrazvočnim senzorjem HC-SR04 za merjenje razdalje

Raziskovanje vmesnika med mikrokontrolerjem PIC16F84A in ultrazvočnim senzorjem HC-SR04 razkriva privlačen primerek prilagodljivosti mikrokontrolerja.Ta sistem uporablja senzorjeve odmeve in sprožilne zatiče za merjenje razdalj, kar ponuja privlačen izziv, ki zrcali vašo radovednost do nevidnih.Primarne elektronske komponente, ki olajšajo to nalogo, so sestavljene iz mikrokontrolerja, senzorja in LCD zaslona za prikaz razdalj v centimetrih.S spretnim programiranjem mikrokontroler spretno upravlja s sprožilnimi in odmevnimi signali, kar omogoča natančne in zanesljive meritve razdalje.Izvajalci pogosto najdejo edinstveno zadovoljstvo pri primerjanju tega procesa z aplikacijami, ki zahtevajo natančno merjenje, kot sta navigacija v robotiki in zaznavanje ovir.

Programski pristop in premisleki

Za brezhibno doseganje integracije konfiguriranje Timer0 za razlago odmevnega impulza senzorja prikazuje prilagodljivo naravo programiranja mikrokontrolerja.Z uporabo programa, napisanega v C, sistem inicializira in orkestrira vhodne/izhodne funkcije, kar zagotavlja natančne izračune razdalje in LCD.Resni elementi postopka vključujejo nastavitev MCU, pošiljanje sprožilnih impulzov in računalniške razdalje z natančnim časom.Glavna zanka dosledno preverja in posodablja LCD z dejanskimi podatki na daljavo, ki ustreza pričakovanjem sedanjih aplikacij.Opazovalci na tem področju lahko črpajo vpogled iz dejstva, da se analogne tehnike redno uporabljajo v industrijskih okoliščinah, kjer natančen čas močno vpliva na učinkovitost in varnost.

Ker je zmogljivost mikrokontrolerja izpopolnjena in predvideva spremenljive pogoje, kot so nihanja temperature okolice, ki vplivajo na hitrost zvoka, pridobi pomen.Če razmišljate o tem, lahko prilagajanje sistema za spremembe okolja močno izboljša njegovo učinkovitost in zanesljivost v različnih scenarijih.Ta pristop v nadaljevanju izboljšuje tehnične zmogljivosti, hkrati pa odmeva z zanesljivimi inženirskimi praksami, kjer upoštevanje okoljskih dejavnikov bistveno oblikuje oblikovalske strategije.

Raznolike aplikacije v tehnologiji

Avtomobilski sistemi

PIC16F84A najde svoje mesto v avtomobilskem svetu, ki je cenjena zaradi svoje znanosti upravljanja moči.Ima vloge v enotah za nadzor motorja, protiblokirne zavorne sisteme in prilagodljivo razsvetljavo.Njegovo shranjevanje EEPROM zagotavlja zanesljivo zadrževanje podatkov, ki pomaga pri brezhibnem delovanju vozil.Če črpate iz praktičnih izkušenj, lahko občudujete njegovo nizko porabo energije, kar je velika prednost pri električnih vozilih, kjer je ohranjanje energije dosledno prednostno.

Domači aparati

Na področju domačih aparatov PIC16F84A izstopa zaradi svoje zanesljive zmogljivosti.Prisoten v pralnih strojih, hladilnikih in klimatskih napravah, orkestrira vaše vmesnike in upravljanje logike.Sposobnost mikrokontrolerja, da učinkovito žonglira s kompleksnimi operacijami, je privlačna, da boste želeli sprejeti razvijajoči se trg pametnih doma.Izboljšane funkcije, kot so odkrivanje napak in oddaljena diagnostika, so utrle pot za bolj inovativne in uporabniško usmerjene naprave.

Industrijski nadzor

V industrijski pokrajini je PIC16F84A dinamična sestavina v kontrolnih sistemih, vključno s tekočimi trakovi in ​​robotskimi rokami v proizvodnji.Njegova znanje o povezovanju s protokoli, kot so SPI, I2C in UART, omogoča natančen nadzor strojev.Njegovo odpornost lahko pohvalite v zahtevnih okoljih, zaradi česar je najboljša izbira za sisteme avtomatizacije, znane po njihovih potrebah po stabilnosti.Služi kot ključni kamen pri doseganju povečane učinkovitosti in produktivnosti.

Prenosna elektronika

V sferi prenosne elektronike sta energetska učinkovitost mikrokontrolerja in prilagodljivo programiranje zelo koristna.Vključena je v naprave, kot so digitalni fotoaparati, MP3 predvajalniki in nosljivi izdelki, kjer poraba energije neposredno vpliva na življenjsko dobo baterije.PIC16F84A lahko obravnavate kot dragoceno bogastvo za njeno kompaktno obliko in prilagodljivost, kar olajša integracijo v manjše modele izdelkov, ki razmišljajo naprej.Ohranja harmonično ravnovesje med zmogljivostjo in porabo energije, atribut, ki je močno cenjen v področju prenosnih tehnoloških inovacij.

DIY projekti in izobraževanje

Poleg svojega komercialnega dosega ima PIC16F84A pomemben pri projektih in izobraževalnih nastavitvah.Njegova neposredna narava in obsežna dokumentacija vas vabijo, da se kopate v elektroniko in razumete osnove integriranih sistemov.Projekti se razlikujejo od preprostih LED zaslonov do zapletenih nastavitev domače avtomatizacije.Obstaja bogata spodbuda za raziskovanje osnov mikrokontrolerjev, negovanje ustvarjalnosti in talentov za reševanje problemov, ki pozitivno vplivajo na vašo prihodnjo kariero.
