Evolucija arhitektur stikala Ethernet in premik na porazdeljene prečne sisteme

V tem priročniku si bomo podrobneje ogledali razvoj modelov omrežnih stikal in primerjali starejše arhitekture, kot so skupni avtobus in skupni pomnilnik s hitrejšim, bolj razširljivim pristopom.Ne glede na to, ali ste strokovnjak za mreženje ali jih preprosto zanimate za tehnologijo, vam bo vpogled v te sisteme jasnejše razumevanje, kako današnje omrežja upravljajo z naraščajočimi obremenitvami podatkov.

Katalog

Evolucija arhitektur stikala Ethernet

Arhitektura	Stopnja evolucije	Ključna funkcija	Primarna omejitev
Preklapljanje tipa avtobusa	Zgodnja faza	Skupni avtobus za vsa vrata	Uspešnost ozkega grla zaradi prepira avtobusa
CrossBar + skupni pomnilnik	Vmesna faza (po letu 2000)	Hibrid: povezave od točke do točke + pomnilnik v skupni rabi	Skupni pomnilnik lahko omeji delovanje
Porazdeljena prečka	Sodobna oder	Razdeljene povezave od točke do točke in naloge CPU	Zapleteno in drago za izvajanje

Arhitektura stikala z avtobusom

Najzgodnejša stikala Ethernet so temeljila na arhitekturi stikala z avtobusom, kjer so vsi vhodni in odhajajoči podatkovni promet delili skupni notranji komunikacijski avtobus.Ta preprosta zasnova je več vrati omogočila, da se povežejo z isto notranjo potjo, vendar je sama po sebi omejila celotno zmogljivost stikala.Ko se je več naprav povezalo in ustvarilo promet, se je povečalo spor in notranji konflikti, kar je vodilo do poslabšanja uspešnosti.Skupna narava avtobusa je pomenila, da pasovna širina ni namenjena posameznim pristaniščem, kar je povzročilo zamude in trke paketov, ko so prometne obremenitve rasle.Čeprav so bile arhitekture avtobusa enostavno izvajati in stroškovno učinkovite za mala omrežja, so postale nepraktične za obsežna podjetja.Nezmožnost obvladovanja velikih prometnih obremenitev in pomanjkanje razširljivosti je privedla do njihovega upada.Da bi zadovoljili vse večje potrebe po hitrejšem, bolj zanesljivem prenosu podatkov, so se morali Ethernetni stikali razvijati zunaj te skupne infrastrukture na bolj izpopolnjene zasnove.

CrossBar + Skupna arhitektura pomnilnika

Za reševanje omejitev preklapljanja na osnovi avtobusa se je industrija preusmerila na arhitekturo skupnega pomnilnika, kjer je visok hitrost RAM začasno shranila dohodne podatkovne pakete, preden jih je posredovala na svoje cilje.Ta arhitektura je omogočila, da je stikalo naenkrat obravnavalo več podatkovnih tokov, pri čemer je osrednji stikalni motor upravljal povezave med vhodnimi in izhodnimi vrati.Z uporabo skupnega pomnilniškega bazena bi lahko stikalo dinamično dodelilo pasovno širino, kjer je bilo najbolj potrebno, kar je izboljšalo splošno učinkovitost.

Ker pa so se stikala povečala za obdelavo več vrat in večje prometne obremenitve, so skupni pomnilniški sistemi začeli naleteti na ozka grla.Centralizirani stikalni motor je postal ena sama točka okvare in se je boril, da bi bil v koraku z vse večjem številom sočasnih povezav.Poleg tega so zaradi stroškov hitrega pomnilnika in zapletenosti upravljanja dodelitve pomnilnika v vseh pristaniščih ta arhitektura naredili manj ekonomsko sposobne za velike omrežja.

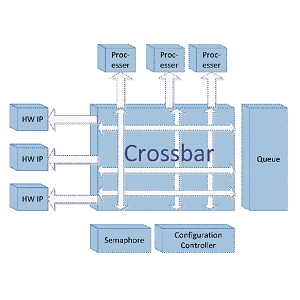

Ta izziv je sprožil Crossbar + Skupni pomnilniški arhitekturi, hibridno rešitev, ki združuje najboljše vidike preklopa in pomnilnika v skupni rabi.Matrika stikala za prečko omogoča neposredne povezave med točko in točko med vrati, kar zagotavlja, da ne blokirajo prenos podatkov s hitrostjo žice.Hkrati se skupni pomnilnik uporablja za začasno varovanje paketov, kar izboljšuje sposobnost sistema za obvladovanje prometa prometa.V tej hibridni arhitekturi ima učinkovitost skupnega avtobusa znotraj servisnih odborov vlogo pri splošni zmogljivosti sistema.Ta pristop uravnoteži stroške, ki so po potrebi po hitri komunikaciji, ki ne blokira, zaradi česar je priljubljena izbira za Ethernet stikala, razvita po letu 2000.

Razdeljena križana arhitektura

Ko so zahteve omrežja naraščale eksponentno in dosegale hitrost stotine Gbps z več 10-gigabitnimi vmesniki Ethernet, se je porazdeljena križana arhitektura pojavila kot rešitev za premagovanje omejitev tradicionalnih centraliziranih zasnov.Za razliko od prejšnjih arhitektur porazdeljeno prekrižno oblikovanje decentralizira postopek preklopa, ki vključuje stikala za prečko znotraj stikalne omrežne plošče in posameznih servisnih plošč.Ta porazdeljeni pristop ponuja več prednosti:

Lokalizirano stikalo: Vsaka servisna plošča ima svoje prečno stikalo, ki omogoča, da se podatkovni paketi preklopijo lokalno, ne da bi jim bilo treba vedno prehoditi skozi centralni stikalni motor.To zmanjšuje zamude in izboljšuje delovanje, zlasti v scenarijih z visokim prometom.

Ločitev podatkov: Arhitektura razlikuje med podatki servisne plošče in preklapljanjem podatkov omrežne plošče, kar olajša integracijo storitev z dodano vrednostjo, kot so požarni zidovi, sistemi za zaznavanje vdorov (IDS), uravnoteže nalaganja in podporo IPv6 neposredno v platformo Core Switch.Ta modularnost izboljšuje prilagodljivost in prilagodljivost omrežja.

Razdeljena arhitektura CPU -ja: Za nadaljnje izboljšanje učinkovitosti razdeljena križana arhitektura vključuje večkratno zasnovo.Glavni CPU na kontrolni plošči nadzira celotno delovanje stikala, medtem ko sekundarni procesorji na servisnih ploščah obravnavajo lokalizirane naloge.Ta delitev dela zmanjšuje obremenitev na centralni kontrolni plošči, kar izboljša učinkovitost posredovanja paketov in stabilnost sistema.

Trenutno stanje stikala

Pokrajina stikalne arhitekture je z leti doživela izjemne spremembe.Sprva je prevladoval v preprostem modelu "skupni avtobus", razvil se je v naprednejšo nastavitev "Crossbar + Shared Memory" in zdaj napreduje v "popolnoma porazdeljeni prekrivni okvir".To potovanje ne prikazuje le tehnoloških korakov, ki so narejene v omrežnem oblikovanju, ampak razkrivajo tudi niansirano ozaveščenost o naraščajočih potrebah po pasovni širini in operativni učinkovitosti v sodobnih komunikacijskih sistemih.

Prehod iz skupnega avtobusa v prečko

Skupna arhitektura avtobusa, čeprav neposredna in proračunska prijazna, je pogosto naletela na izzive, povezane s razširljivostjo in uspešnostjo.Ko se je količina omrežnega prometa povečala, je postajalo vse bolj jasno, da je potrebna bolj prožna rešitev.Pojav prečne arhitekture je pomenil prelomnico, kar je omogočilo več sočasnih povezav, hkrati pa učinkovito odpravil ozka grla, ki so mučale konfiguracije v skupni rabi avtobusov.Ta preobrazba je igrala vlogo pri povečanju pretoka podatkov in zmanjšanju zamud za visokozmogljivo mreženje.

Vloga skupnega pomnilnika v konfiguracijah Crossbar

Vključevanje skupnega pomnilnika v CrossBar Designs je izboljšalo upravljanje pretoka podatkov.Ta nastavitev spodbuja učinkovit dostop do podatkov in nadzor, ki opolnomoči stikala za upravljanje večjih količin podatkov z izjemno okretnostjo.Model skupnega pomnilnika se je izkazal kot ugoden v nastavitvah, kjer je pomembna obdelava podatkov, kot so podatkovni centri in računalniška okolja v oblaku.Sistemi, ki uporabljajo to arhitekturo, so doživeli pomembne dobičke na področju operativne učinkovitosti in distribucije virov.

Napredek v celoti porazdeljene prečne sisteme

Prehod na popolnoma porazdeljene prečne sisteme označuje ospredje inovacij v arhitekturi stikala.Ta zasnova ne samo okrepi razširljivost, ampak tudi povečuje toleranco na napake, kar vodi do bolj prožnega omrežja.Z razprševanjem preklopne tkanine po različnih vozliščih se lahko sistem prilagodljivo odzove na nihajoče zahteve prometa in s tem optimizira splošne zmogljivosti.Razvoj stikalne arhitekture iz skupnega avtobusa do popolnoma porazdeljenih prečnih sistemov odraža pomembno prilagoditev prepletanjem sodobnega mreženja.Vsaka evolucija je spodbudila izboljšave hitrosti, učinkovitosti in zanesljivosti, kar je utelešalo neusmiljeno iskanje odličnosti v omrežnem oblikovanju.Ker industrije postajajo vse bolj odvisne od naprednih komunikacijskih sistemov, dojemajo te arhitekturne premike za odklepanje njihovega polnega potenciala.Nenehne inovacije v tej domeni so pripravljene na novo opredeliti prihodnost mreženja, s čimer zagotavljajo, da bodo sistemi ostali opremljeni za obvladovanje vedno večjih zahtev.
