Raziskovanje blokovskega RAM -a v seriji Xilinx SP3: funkcije, razlike in optimizacija

Ta vodnik raziskuje vlogo Block RAM -a v seriji SP3 Xilinx, s svojo sposobnostjo do 1,87 MBIT in vsestranske uporabe, kot so predpomnjenje podatkov, FIFOS in pufer.Pojasnjuje, kako Block RAM s prilagodljivostjo povečuje zmogljivost sistema in ga primerja z razporejenim RAM -om.Z razumevanjem njegovih značilnosti lahko optimizirate blok RAM za učinkovitejše in zmogljive sisteme.

Katalog

Pregled

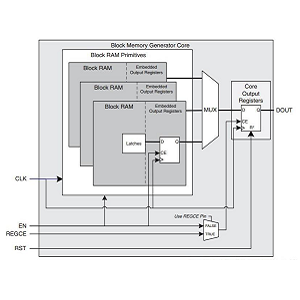

Block RAM (BRAM) je pomemben sestavni del sodobnih FPGA, zlasti v seriji Xilinx -a SP3.SP3 FPGA ponuja dve vrsti RAM -a: blok RAM -a in distribuirani RAM, vsak je zasnovan za posebne naloge za ravnanje s podatki.Ponuja do 1,87 mbita bloka RAM-a, ki se uporablja za naloge, kot so predpomnjenje podatkov, konstrukcije FIFO in pufer v visokozmogljivih sistemih.Vsaka blok RAM enota ima 18 kbit zmogljivosti in podpira resnično funkcionalnost dvojnega pristanišča.To pomeni, da vključuje dva neodvisna 36-bitna podatkovna avtobusa za hkratne operacije branja in pisanja, kar povečuje učinkovitost.Lahko ga konfigurirate kot eno-pristaniški RAM z do 72-bitno pasovno širino ali dvojnim pristaniškim RAM-om s 36-bitno pasovno širino, kar omogoča prilagodljivost za različne potrebe dostopa do podatkov.

Blok RAM -ove enote se lahko pojavijo tudi do 104 enot, ki se lahko brezhibno povežejo, da razširijo zmogljivost pomnilnika in podpirajo bolj zapletene naloge obdelave.Ta funkcija omogoča izgradnjo vsestranskih pomnilniških sistemov z razmerja stranice po meri in pretvorbo pasovne širine podatkov.V praksi Block RAM izboljšuje delovanje v aplikacijah, ki zahtevajo hiter dostop do podatkov, kot je digitalna obdelava signalov (DSP).Njegova sposobnost izvajanja hitrih bralnih/pisalnih operacij izboljšuje pretok in zmanjšuje zamude, medtem ko paritetne operacije zagotavljajo zanesljivost podatkov.Zasnova dvojnega pristanišča in kaskadna sposobnost naredijo Block RAM močno orodje za ustvarjanje učinkovitih pomnilniških arhitektur.Ker se povpraševanje po hitri obdelavi podatkov povečuje, je pri oblikovanju sistema, ki temelji na FPGA, razumevanje in izkoriščanje potenciala bloka Rama vse bolj pomembno.

Razlika z razporejenim RAM -om

Block RAM zahteva popolno izkoriščenost v enem primeru, kar pomeni, če je potreben manj pomnilnika od tistega, kar zagotavlja blok RAM enota, neuporabljeni del postane na voljo za druge namene.To lahko povzroči neučinkovitost in zapravljene vire, zlasti v sistemih z dinamičnimi ali nihajočimi potrebami pomnilnika.V nasprotju s tem porazdeljeni RAM ponuja večjo prilagodljivost, saj omogoča natančno dodelitev samo potrebnega pomnilnika, zaradi česar je idealen za aplikacije s spreminjajočimi se zahtevami, kot je obdelava podatkov.Te arhitekturne razlike vplivajo na oblikovalske strategije, saj porazdeljen RAM pogosto omogoča učinkovitejše upravljanje virov, zmanjšanje porabe energije in izboljšanje učinkovitosti sistema.Izbira med blokom RAM-om in porazdeljenim RAM-om je odvisna od posebne aplikacije, uravnoteženja razširljivosti, zmogljivosti in stroškovne učinkovitosti.
