Raziskovanje TCA6424ARGJR: funkcije, primere uporabe in tehnični podatkovni list

Texas Instruments TCA6424ARGJR je močan in prilagodljiv 24-bitni I/O Expander, ki je zasnovan za brezhibno integracijo s sistemi I2C in SMBUS.Ta članek raziskuje svoje ključne značilnosti, tehnične specifikacije in široke aplikacije, ki prikazuje, kako poenostavi komunikacijo med mikrokontrolerji in perifernimi napravami.Z omogočanjem učinkovitega upravljanja I/O operacij vam TCA6424ARGJR pomaga izboljšati delovanje sistema, zmanjšati zapletenost in doseči stroškovno učinkovite rešitve.Ta ekspander je s svojo podporo za različne protokole in nastavljive funkcionalnosti potrebno orodje za razvoj inovativnih in zanesljivih elektronskih sistemov v današnji dinamični tehnološki pokrajini.

Katalog

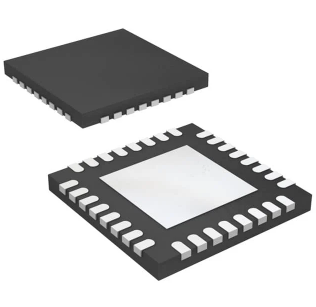

Pregled TCA6424ARGJR

The TCA6424ARGJR, ki ga je razvil Texas Instruments, služi kot prilagodljiv I/O ekspander, ki se brez napora povezuje z mikrokontrolerji prek vmesnika I2C.Z operativno zmogljivostjo, ki obsega obsežno napetost od 1,65 V do 5,5 V za povezave P-Port in SDA/SCL, ponuja obsežno združljivost v številnih sistemih.Ta široka prilagodljivost omogoča izvajanje naprave v različnih aplikacijah, od osnovne elektronike do bolj zapletenih krmilnih sistemov, ki se uporabljajo v industrijskih okoljih.

Izpostavljeni atributi TCA6424ARGJR so minimalna poraba v pripravljenosti 1 µA, kar je koristno za scenarije z nizko močjo, kar pomaga pri ohranjanju energije.Izhod z odprtega odtoka, ki igra glavno vlogo pri učinkovitem komunikaciji, takoj obvesti mikrokontroler o kakršnih koli spremembah stanja.Prisotnost možnosti za ponastavitev vhoda poveča zanesljivost sistema, tako da ponudi enostavno metodo za ponovno zagon, kadar je to potrebno.Prilagodljive nastavitve konfiguracije, ki zagotavljajo prilagodljiv nadzor, ki poskrbi za široko paleto aplikacij, od vsakodnevne potrošniške elektronike do naprednih sistemov za avtomatizacijo.

Lastnosti

Značilnost	Opis
24-bitni I/O Expander	Omogoča 24 dodatnih vhodnih/izhodnih zatičev, nadzorovanih prek I2C ali SMBUS protokol.
Delovna napetost	Podpira od 1.65V do 5,5 V tako na strani P-Port in SDA/SCL, zagotavljanje združljivosti z različnimi napetostnimi nivoji in napravami.
Nizka pripravljenost	V načinu pripravljenosti porabi le 1 µA, ohranja moč in podaljšanje življenjske dobe baterije.
Izhod z odprtega odtoka	Signalizira mikrokontroler glede sprememb ali napak vhoda pogoji.
Ponastavitev vhoda	Omogoča ponastavitev na privzeto stanje prek zunanjega signal.
Konfiguracijski registri	Programirljive nastavitve za smeri pin, polarnost in izhodno stanje.
Paket	Na voljo v paketu UQFN-32, ki ponuja majhen odtis in nizek profil.
Prijave	Primerno za tipkovnico, LED in nadzor GPIO, izboljšanje Funkcionalnost in prilagodljivost mikrokontrolerja.

Tehnične specifikacije

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: 1 dan)
Tovarniški čas	6 tednov
Kontaktirajte prevleko	Zlato
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	32-UFQFN izpostavljena ploščica
Površinski nosilec	DA
Število zatičev	32
Teža	59.987591 mg
Število I/OS	24. 24
Delovna temperatura	-40 ° C ~ 85 ° C.
Embalaža	Trak in kolut (TR)
Koda JESD-609	E4
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Število odpovedi	32
ECCN koda	EAR99
HTS koda	8542.39.00.01
Napetost - Dobava	1,65V ~ 5,5V
Položaj terminala	Štirikolesnik
Najvišja temperatura refliala (CEL)	260
Napajalna napetost	3.3V
Osnovna številka dela	TCA6424
Število pin	32
Izhodni tip	Push-pull
Napajanje	2/5V
Vmesnik	I2C, SMBUS
Število pristanišč	3
Izhodni tok	25mA
Število bitov	24. 24
Frekvenca ure	400kHz
Dobava tok-max	0,03mA
Prekinitev izhoda	DA
Tok - izhodni vir/umivalnik	10mA 25mA
Lastnosti	Por
Višina	600 μm
Dolžina	5 mm
Širina	5 mm
Debelina	0m
Doseči SVHC	Brez SVHC
Utrjevanje sevanja	Ne
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

CAD model

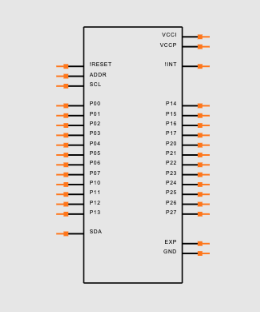

Simbol

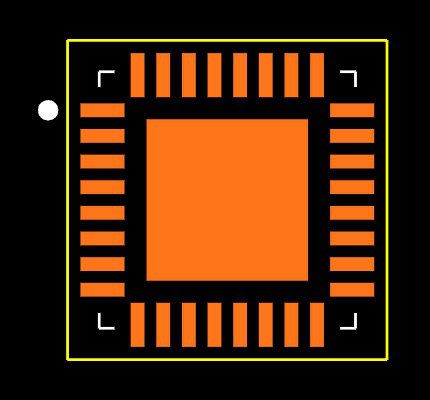

Odtis

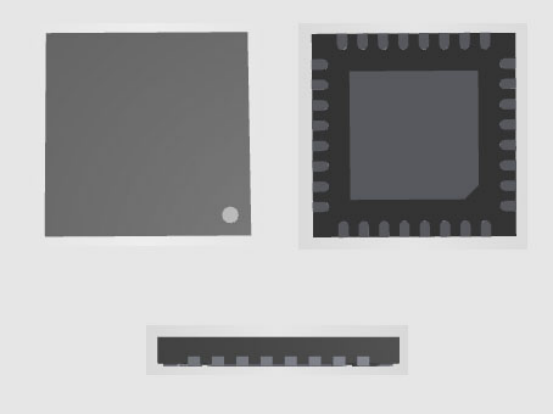

3D strukturna predstavitev

Alternativne komponente

Številka dela	Opis	Proizvajalec
TCA6424ARSMR	24 I/O, generalni namen PIA, QCC32, QFN-32	Teksaški inštrumenti

Prijave

Racionaliziranje postavitve matrične tipkovnice

TCA6424ARGJR I/O Expander ponuja racionaliziran pristop k oblikovanju postavitve matrice tipkovnice z zmanjšanjem zanašanja na številne zatiče mikrokontrolerjev.Ta učinkovitost ne le zmanjšuje stroškov, povezanih z elektronskimi komponentami, ampak tudi utira način ustvarjanja veznih plošč, ki so bolj kompaktna in spretno organizirana.V bistvu lahko smiselno uporaba I/O razširitvah privede do manjših, bolj ergonomskih PCB-jev, zaradi česar so privlačna izbira za vedno razvijajoče se polje prenosnega in nosljivega pripomočka.

Izboljšanje LED nadzora skozi PWM

Pri naslavljanju LED nadzora, vgrajena funkcija PWM TCA6424ARGJR predstavlja spretno metodologijo za manipulacijsko intenzivnost in barvne ureditve v zapletenih nastavitvah osvetlitve.Ta atribut sije v aplikacijah, kot so tehnologija pametnih domov in transformativni vizualni prikazi.Znanje za izvajanje gracioznih prehodov in fino nastavitvenih svetlobnih učinkov, ne da bi pretirano napenjali primarni mikrokontroler, subtilno obogati vaše izkušnje in kaže na vrhunski kaliber izdelka.

Povečanje GPIO za vsestransko arhitekturo naprav

TCA6424ARGJR poveča zmogljivosti GPIO in odpira nešteto avenij povezovanja v inženirstvu naprav.Ta prilagodljivost je izjemna v prilagodljivih scenarijih, kjer so za izpolnitev edinstvenih operativnih zahtev potrebne različne postavitve komponent.Enostavnost, s katero se I/O razširitelji zlijejo v različne nastavitve, odklene inovativne možnosti na področjih, kot sta IoT in industrijska avtomatizacija, kjer sta ključna sprememba in razširitev.Glede na to je zamisli, kako bi ta tehnologija lahko spodbudila večjo tekočino prototipizacije, intrigantno, spodbujanje hitrih prilagoditev kot odziv na tržne vpoglede in razvijajoče se želje potrošnikov.

Proizvajalec

Texas Instruments je znan po svojih polprevodniških inovacijah, ki nenehno izboljšuje svoj cenjeni status s širokim razponom izdelkov, ki dviguje zmogljivost in učinkovitost v različnih panogah.Goreva navdušenje podjetja nad inovacijami sije pri ustvarjanju revolucionarnih polprevodniških rešitev, ki obravnavajo potrebe aplikacij od potrošniške elektronike do avtomobilskih sistemov.Njihova zavezanost uporabi nizke moči in modeli visoke učinkovitosti se usklajuje z vse večjim razpisom za okolju prijazno tehnologijo.Pridobivanje vpogleda iz projektov, ki presegajo akademske meje, vam pogosto ponuja smiselno razumevanje praktičnih aplikacij.Za povečanje trajnosti in zanesljivosti elektronskih naprav, zlasti na področju zdravstvene oskrbe in obnovljivih virov energije, lahko pogosto izberete komponente Texas Instruments.

Primerljivi elementi

Številka dela	Proizvajalec	Paket / ohišje	Število zatičev	Vmesnik	Napajalna napetost	Tehnologija	PBFREE koda	Doseči SVHC	Brez vodi
TCA6424ARGJR	Teksaški inštrumenti	32-UFQFN izpostavljena ploščica	32	I2C, SMBUS	3.3 V.	Cmos	DA	Brez SVHC	Brez vodi
MCP23017-E/ML	Tehnologija mikročipov	24-wfqfn izpostavljena ploščica	24. 24	I2C, SMBUS	1,8 v	Cmos	DA	Brez SVHC	Brez vodi
TCA9555RTWR	Teksaški inštrumenti	24-wfqfn izpostavljena ploščica	24. 24	I2C, SMBUS	1,8 v	Cmos	DA	Brez SVHC	Brez vodi
TCA9535RTWR	Teksaški inštrumenti	24-wfqfn izpostavljena ploščica	24. 24	I2C, SMBUS	1,8 v	Cmos	DA	Brez SVHC	Brez vodi
TCA6416ARTWR	Teksaški inštrumenti	28-VQFN izpostavljena ploščica	28	I2c	5 v	Cmos	DA	Brez SVHC	Brez vodi
