Raziskovanje visokega hitrega USB CH341 na serijski vmesnik

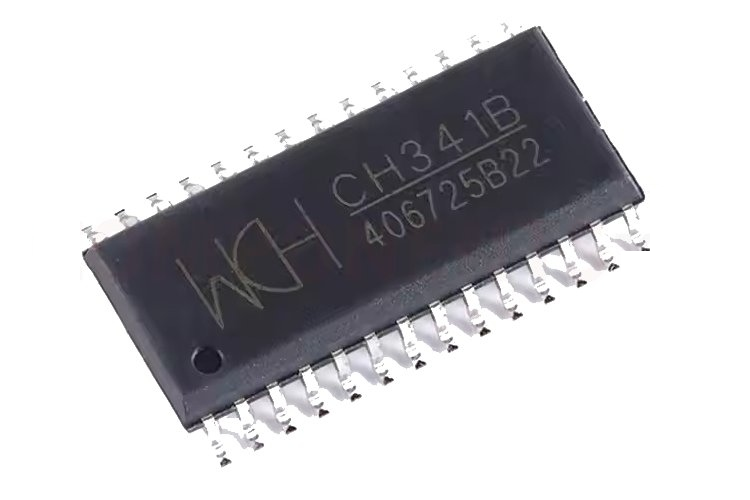

Čip CH341 je vsestranski in stroškovno učinkovit pretvornik UART USB-serial, ki ga je zasnoval WCH, ki ga je široko slavila zaradi svoje sposobnosti za premostitev vrzeli med vgrajenimi sistemi in sodobnimi računalniškimi napravami.S svojo združljivostjo v standardih USB 1.1 in USB 2.0 in podporo za več protokolov, kot so vmesniki UART, I2C, SPI in vzporedni, je CH341 postal nujno orodje za vas.V tem članku se kopamo v funkcije, konfiguracije PIN, aplikacije in oblikovalske pomisleke CH341.Ne glede na to, ali raziskujete komunikacijo z mikrokontrolerjem, izboljšujete sisteme industrijskega krmiljenja ali poenostavite projekte elektronike DIY, ta vodnik ponuja celovit vpogled, ki vam bo pomagal izkoristiti celoten potencial CH341.

Katalog

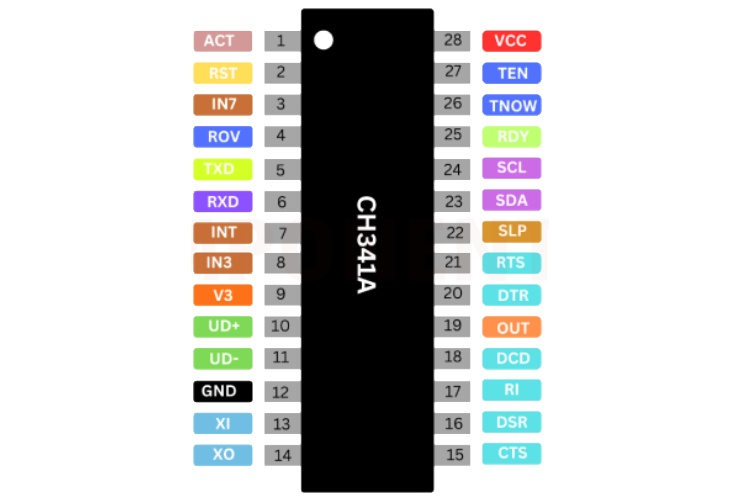

Konfiguracija pinout

Pin št (341a)	Pin št (341t)	Pin št (341h)	Ime pin	Tip zatiča	Opis pin
28	13,20	20	Vcc	Moč	Pozitivna vhodna vhodna vrata zahteva 0,1UF napajanje kapacitivnost ločitve
12	11,12	7,18	Gnd	Moč	Javno ozemljitev, zemeljska povezava za avtobus USB
9	6	4	V3	Moč	Pritrditev zunanje moči VCC, medtem ko je 3.3V; Zunaj povezuje kapacitivnost 0,01UF ločitve, medtem ko 5V
13	9	8	Xi	V	Vhod kristalnega oscilatorja, pritrditev kristala in Kapacitivnost kristalnega oscilatorja zunanja
14	10	9	Xo	Zunaj	Nasproten izhod kristalnega oscilatorja, pritrditev Zunaj kapacitivnost kristalne in kristalne oscilatorja
10	7	5	UD+	USB signal	Neposredno se poveže z D+ podatkovno žico avtobusa USB
11	8	6	UD-	USB signal	Neposredno se poveže z D-Data žico avtobusa USB
1	1	1	Dejanje#	Zunaj	Po konfiguracijskem stanju konfiguracije naprave USB je nizka aktivno
2	Ne	2	Rsti	V	Vhod zunanjega ponastavitve, aktiven z visoko stopnjo, z Izvlečen upor
24. 24	16	Ne	Scl	Odprti odtočni izhod	Izhod konfiguracije funkcij čipa s potegom upor, povežite se s SCL serijskega konfiguracijskega čipa EEPROM
23	15	Ne	Sda	Odprt odtok/in	Vnos konfiguracije funkcij čipa z vleko upor, povežite se s SDA serijskega čipa za konfiguracijo EEPROM

Lastnosti

Značilnost	Opis
USB vmesnik	Vmesnik naprave USB v celoti v skladu z USB Specifikacija različica 2.0, ki zahteva samo kristalno in kapacitivnost zunanja.
ID prodajalca in ID izdelka	Neobvezno določite ID prodajalca, ID izdelka in številko seznama z uporabo zunanjega nizkocenovnega serijskega EEPROM.
Podpora vira napajanja	Podpira 5V in 3.3V vire moči.
Pretvorba poceni	Neposredno pretvori serijsko periferno opremo, vzporedno tiskalniki in vzporedna periferna oprema.
Embalaža	Na voljo v paketih SOP-28 in SSOP-20, brez svinca in Združljiv s standardi ROHS.
Združljivost aplikacijskega sloja	Združljiv samo z aplikacijskim slojem kot vmesniki so preusmerjeni prek USB.
Serijska simulacija	Simulira standardno serijsko za nadgradnjo periferne naprave Oprema ali dodajanje dodatnih serijskih vrat prek USB.
Združljivost Windows	Popolnoma združljivo s serijskimi aplikacijskimi programi v Operacijski sistemi Windows.
Serijska strojna oprema polne dupleksa	Prenos na čipu in prejemanje medpomnilnikov podpira 50bps na 2Mbps komunikacijske stopnje.
Podpora za bit podatkov	Podpira 5, 6, 7 ali 8 podatkovnih bitov in različne paritete Pregledi (čudni, celo, prazen, žeton ali nič).
Signalna podpora	Podpira serijski prenos in prejema signale, ki omogočajo omogočanje, Signale modema za povezovanje in signale za nadzor hitrosti prenosa.
Zunanji vmesnik	Omogoča vmesnike RS232, RS485 in RS422 prek zunanjih Oprema za preklop nivoja.
EEPROM dostop	Podpira posredni dostop do zunanjega serijskega pomnilnika EEPROM s standardno serijsko komunikacijo.
Kompatibilnost pristanišč tiskalnika	Nadgradi vzporedne tiskalnike na tiskalnike USB, ki ustrezajo Specifikacije USB in združljive z operacijskim sistemom Windows OS.
Vzporedna podpora tiskalnika	Združljiv z različnimi standardnimi vzporednimi tiskalniki, Podpira načine tiskanja z nizko hitrostjo in hitro hitrostjo.
Dvosmerna komunikacija	Podpira dvosmerno komunikacijo IEEE-1284 z enojnimi in dvosmernimi načini prenosa.
Načini vzporednih vmesnikov	Omogoča EPP (izboljšana vzporedna vrata) in MEM (pomnilnik Način) Načini vmesnika.
Signali mode EPP	Zaloge signalov, kot so#, DS#in WR#, podobno kot EPP V1.7 ali v1.9.
Signali mode MEM	Zaloge signalov, kot so A0, RD#in WR#, podobno kot pomnilnik Način branja/pisanja.
Sinhroni serijski vmesnik	Uporablja tehnologijo FlexWire ™, da omogočite 2-živo do 5-žice Sinhrona serijska komunikacija s programsko opremo.
Podpora gostitelja/glavne končne točke	Podpira 2-žilne in 4-žilne sinhrone serijske vmesnike.
2-žilni vmesnik	Zaloge signalnih žic SCL in SDA in podpira štiri hitrosti prenosa.

Proizvajalci

WCH deluje kot edini proizvajalec CH341, poudarjanje vloge dela v različnih elektronskih aplikacijah.Ta ekskluzivnost prinaša več pomislekov za panoge, ki so odvisne od CH341 za njihove operativne potrebe.

Edinstven proizvodni vir CH341 uvaja potencialne ranljivosti znotraj dobavne verige.Na primer, če bi se WCH soočili z zamudami v proizvodnji ali se srečali z izzivi nadzora kakovosti, bi lahko tržno razpoložljivost CH341 znatno vplivali.Ta situacija poudarja pomen proaktivnega načrtovanja.Podjetja lahko izkoristijo raziskovanje raznolikih strategij za pridobivanje ali vlaganje v alternativne tehnologije, da ublažijo tveganja, vezana na odvisnost od enega samega proizvajalca.

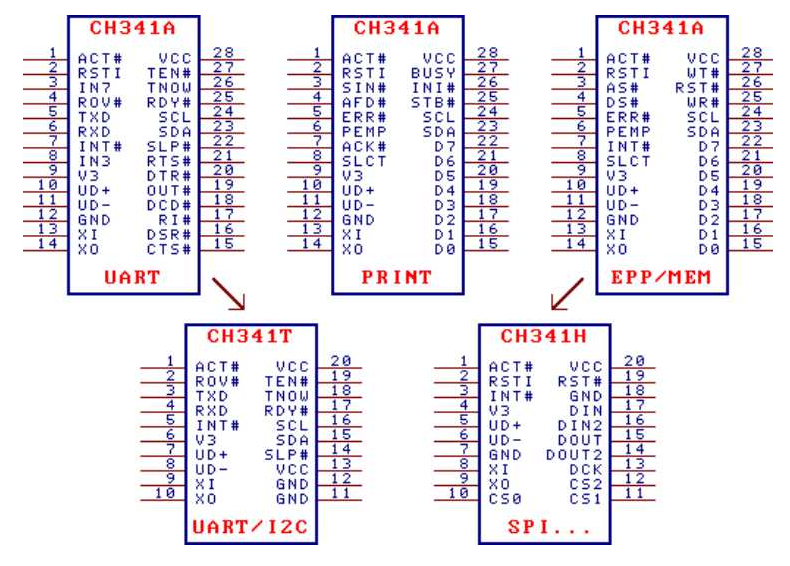

Različice

CH9102 ima tri različice, na voljo v dveh različnih vrstah paketov: SOP-28 in SSOP-20.

Oblika paketa	Širina plastike (mm)	Širina plastike (MIL)	Nagib zatiča (mm)	Nagib zatiča (mil)	Navodila paketa	Številka dela
SOP-28	7.62	300	1.27	50	Majhen paket 28-pin	CH341A
SSOP-20	5.3	209	0,65	25	Skrčite majhen obris 20-pin	CH341T
SSOP-20	5.3	209	0,65	25	Skrčite majhen obris 20-pin	CH341H

Alternative

• CH340

• Ft230x

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• Ft232

Sheme

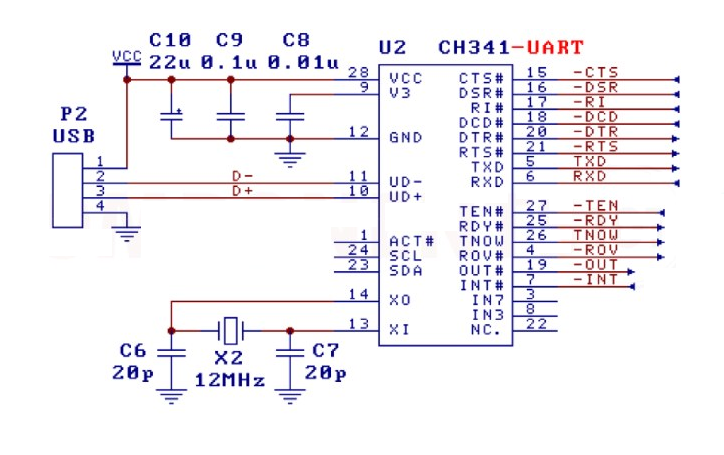

Shematski prikaz CH341 deluje kot končni načrt za razumevanje njegovega operativnega okvira.Prevladujoči v tem vezju se USB podatkovne vrstice neposredno povezujejo z UD+ in UD-zatisi čipa, kar omogoča nemoteno komunikacijo z gostiteljskimi napravami.Ta povezava služi kot hrbtenica za prenos podatkov, postopek, ki je v naši medsebojno povezani elektronski pokrajini vse bolj pomemben.

Za vzdrževanje stabilnosti vezja so kondenzatorji premišljeno nameščeni med napajanjem in V3 PIN.Te komponente znatno prispevajo k stabilizaciji napetosti in zmanjšanju hrupa, obe sta uporabna za ohranjanje celovitosti signala.V praktičnih scenarijih lahko pogosto poudarite vlogo teh kondenzatorjev in prepoznate njihov vpliv na celotno delovanje sistema.Dobro strukturirano napajalno vezje lahko prepreči okvare in spodbudi dolgo življenjsko dobo naprave.Črte TX in RX CH341 zahtevajo natančne povezave z mikrokontrolerjem ali podobnim vezjem.Uporablja se za linijo TX za povezavo z RX sprejemne naprave in obratno, hkrati pa zagotavlja skupno tla.To načelo natančnega usmerjanja signala presega navidezne koncepte;Odseva izkušnje, pridobljene iz neštetih izvedb.Napačne povezave lahko privedejo do komunikacijskih razčlenitev, potencialno iztirjenih projektov in povzročajo velike frustracije.Tako je natančen pristop k ožičenju aktiven za uspešno integracijo.

Poleg tega je za izdelavo potrebnega urnega signala za CH341 uporabljen 12MHz kristalni oscilator, ki ga spremljata dva 20PF kondenzatorja.Ta urni signal je osnoven za sinhronizacijo prenosa podatkov, njegova stabilnost pa neposredno vpliva na delovanje čipa.V različnih aplikacijah se je pokazalo, da zanesljiv vir ure izboljšuje splošno učinkovitost nalog za obdelavo podatkov.Pogosto lahko raziskujete alternativne konfiguracije ure in njihove učinke na uspešnost, kar ponazarja temeljito upoštevanje pri oblikovanju vezja.

Odpravljanje težav CH341

Ko naletite na komunikacijske težave s svojim pretvornikom USB-serijskim pretvornikom, ki uporablja CH341, lahko dobro strukturiran postopek odpravljanja napak močno izboljša vaše možnosti za reševanje težave.

• Začnite s skrbnim preverjanjem vseh povezav med CH341 in pripadajočimi komponentami.Bodite pozorni na poravnavo vrstic TX (oddaj) in RX (sprejema);Celo rahlo neskladje lahko moti komunikacijo.Poleg tega preverite, ali napetostne ravni signalov ustrezajo ravni naprav, ki jih povezujete, saj lahko vsa neskladja privedejo do nepredvidljivega vedenja ali popolne komunikacijske odpovedi.

• Pogost nadzor med odpravljanjem težav je kabel USB sam.Če se težave nadaljujejo, je morda smiselno nadomestiti obstoječi kabel z drugim, saj lahko okvarjen ali subpar kabel ustvari izjemne zaplete.Prilagodljivost CH341 sega tudi na programiranje I2C in SPI EEPROMS;Resnični programerji, kot sta CH341A ali CH341 BIOS programer, lahko to nalogo poenostavijo.Spoznavanje teh orodij lahko prihrani čas in ublaži frustracije.

• Temeljito preizkusite CH341 in zagotovite, da so serijske nastavitve v vašem računalniku, zlasti hitrost prenosa, skladne s tistimi iz naprave, s katero želite komunicirati.Neskladje v teh nastavitvah lahko povzroči korupcijo podatkov ali nezmožnost vzpostavitve povezave.Izvajanje testa za zanko je tudi praktična strategija za preverjanje funkcionalnosti CH341;To vključuje povezovanje zatičev TX in RX in preverjanje, ali se poslani podatki ujemajo s prejetimi podatki.

• V situacijah, ko vaš računalnik ne prepozna integriranega vezja (IC), je treba izvesti celovit pregled nameščenih gonilnikov.Potrdite, da imate ustrezne gonilnike za CH341, saj lahko zastareli ali napačni vozniki vodijo do težav s prepoznavanjem.Poleg tega lahko preverjanje upravitelja naprav za vsa sporočila o napakah ponuja dragocene namige glede osnovnih težav.

Potovanje, ki odpravlja težave, je pogosto proces izpopolnjevanja, ki zahteva tako potrpljenje kot natančno pozornost do detajlov.S sprejemom sistematičnega pristopa in črpanjem praktičnih izkušenj iz prejšnjih izzivov lahko te ovire učinkoviteje krmarite.Navsezadnje je uspešno odpravljanje težav odvisen od poglobljenega razumevanja tako razpoložljivih orodij kot zapletenosti komunikacijskih protokolov, ki so v igri.

Upoštevanje oblikovanja PCB

Ko se lotite oblikovanja PCB, ki vključuje CH341, je treba skrbno pozornost nameniti strateškemu namestitvi ločitvenih kondenzatorjev v neposredni bližini čipskih zatičev.Ta premišljena ureditev ne samo utrjuje napajalnik, ampak tudi ublaži nihanja napetosti, ki bi lahko motila delovanje čipa.

• Zagotavljanje, da sta D+ in D-črte usmerjeni vzporedno in zaščiteni z ozemljitvijo ali bakrom, igra opazno vlogo pri zmanjševanju tveganja za zunanje motnje signala.To strategijo postavitve podpirajo številni uspešni modeli, pri čemer vsak razkriva prednosti izboljšane celovitosti podatkov in zanesljivosti.

• Drug kritični vidik vključuje ohranjanje kratkih signalnih vodov med zatiči XI in XO.Ta praksa pomaga zmanjšati visokofrekvenčne motnje, ki bi lahko tvegale komunikacijo.Pogosto lahko odkrijete, da lahko izvajanje ozemljitve ali bakra za povezane komponente znatno poveča celotno elektromagnetno združljivost (EMC) PCB.Ta metoda ne pomaga le pri zmanjševanju hrupa, ampak tudi spodbuja stabilnejše delovno okolje.

• pozicioniranje pristanišča USB zahteva tudi skrbno upoštevanje;Če ga postavite blizu CH341, omogoča neposredno usmerjanje podatkovnih linij, kar je potrebno za ohranjanje celovitosti signala.Pametno je omejiti število VIA v podatkovnih linijah, saj vsak prek uvaja dodatno kapacitivnost in induktivnost, ki lahko ogrozi kakovost signala.Pogosto lahko razmislite o preteklih izkušnjah, kjer je zmanjšanje vias povzročilo opazne izboljšave uspešnosti, večinoma v aplikacijah za visoke hitrosti.

Uporaba CH341

Čip CH341 izstopa kot zelo prilagodljiv element v sektorju elektronike in se ponaša z vrsto aplikacij, ki segajo daleč zunaj osnovne funkcionalnosti.Njegova vključitev v različne sisteme poudarja njegovo pomembnost v sodobni tehnologiji, zlasti na področjih, kot so programiranje mikrokontrolerjev, odpravljanje napak in testiranje.Sposobnost čipa, da se poveže z več protokoli, ki jih zahtevajo v industrijskih krmilnih sistemih, kjer sta natančnost in zanesljivost nujna.

Programiranje in odpravljanje napak mikrokontrolerja

Znotraj domene programiranja mikrokontrolerja CH341 deluje kot dinamična povezava med programerjem in mikrokontrolerjem.Ta povezava ne samo olajša nalaganje kode, ampak tudi podpira odpravljanje napak.Postopek odpravljanja napak pogosto zahteva vrsto iterativnih prilagoditev, ki temeljijo na povratnih informacijah sistema, kar je lahko tako zahtevno in koristno.Lahko navedete, da lahko celovito razumevanje funkcij CH341 močno izboljša učinkovitost tega iterativnega procesa, kar spodbuja občutek dosežka in mojstrstva.

Industrijski nadzor

Vpliv CH341 na industrijske nadzorne sisteme je opazen.Njegova sposobnost komunikacije z različnimi napravami zagotavlja nemoteno integracijo v že obstoječe nastavitve.Ta prilagodljivost se uporablja, večinoma v okoljih, kjer starejši sistemi sobivajo s sodobnimi tehnologijami.CH341 lahko pogosto uporabite za opazovanje večje zanesljivosti sistema in zmanjšanja izpadov, saj racionalizira komunikacijo med različnimi komponentami, kar na koncu privede do občutka zadovoljstva pri njihovem delu.

DIY Electronics Projects

CH341 odklene zakladnico priložnosti v projektih DIY Electronics.Njegova stroškovno učinkovitost in dostopen dizajn je za vas privlačna izbira.Lahko delite, da so vaši poskusi s CH341 poglobili vaše razumevanje serijske komunikacije in povezovanja naprav.Ta praktična angažma ne samo goji veščine, ampak tudi sproži ustvarjalnost in inovacije, kar vzbuja občutek veselja v učnem procesu.

Zapuščena podpora za naprave

Trajna prisotnost zapuščenih naprav v različnih panogah predstavlja izrazit izziv.CH341 ponuja dragoceno rešitev, saj sodobnim sistemom omogoča interakcijo s starejšimi tehnologijami.Ta funkcionalnost je še posebej koristna v sektorjih, kjer je nadgradnja opreme zaradi finančnih omejitev ali vprašanj združljivosti nepraktična.Lahko razkrijete, da lahko uporaba CH341 podaljša operativno življenje zapuščenih sistemov, kar omogoča postopno napredovanje sodobnih tehnologij, ki lahko organizacijam, ki plujejo po tem prehodu, prinesejo mir.

Avtomatizacija in robotika

Na področju avtomatizacije in robotike CH341 služi glavni vlogi pri olajšanju komunikacije med mikrokontrolerji in drugimi komponentami.Njegova vsestranskost omogoča integracijo različnih senzorjev in aktuatorjev ter s tem povečuje zmogljivosti robotskih sistemov.Dejanske aplikacije so pokazale, da ekipe, ki učinkovito uporabljajo CH341, pogosto dosežejo povišano raven avtomatizacije, kar na koncu povzroči povečano produktivnost in občutek izpolnitve v svojih projektih.

USB v serijske pretvorbe

CH341 je večinoma prepoznan po znanju pri pretvorbi USB v serijska vrata RS485, RS232 in TTL.Ta funkcionalnost je živahna za aplikacije, ki zahtevajo povezljivost USB za naprave, ki so običajno odvisne od serijske komunikacije.Opomnite lahko, da CH341 poenostavi proces povezave med sodobnimi računalniki in starejšimi napravami, s čimer spodbuja učinkovitejši potek dela v okoljih, kjer sta obe tehnologiji v igri.Ta brezhibna integracija spodbuja občutek lahkotnosti in produktivnosti.

Odtis in dimenzija

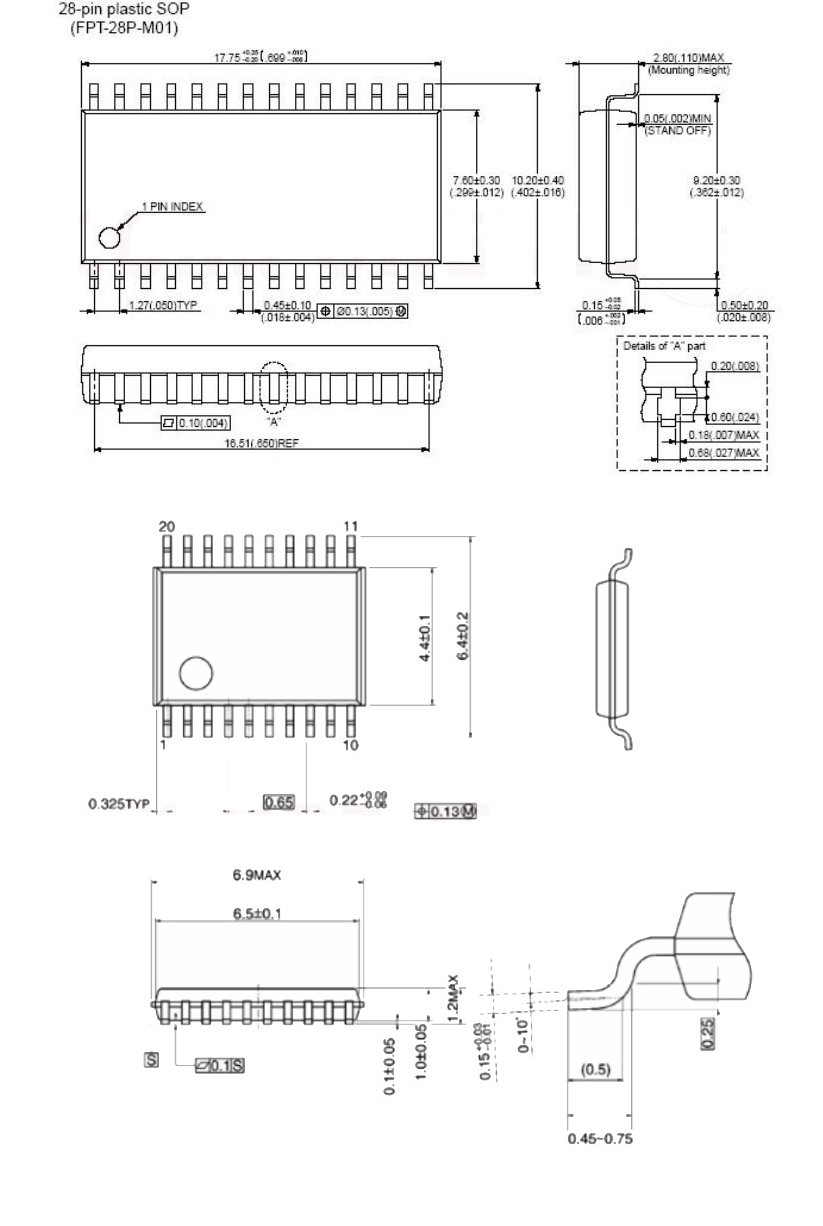

Mehanske risbe in dimenzije čipa CH341 najdete tukaj.Te dimenzije so idealne za ustvarjanje odtisov po meri za oblikovanje PCB ali CAD modeliranje.
