Raziskovanje zmogljivosti čipa CH340 USB pretvornika

Ta članek se poglobi v CH340, ki ponuja celovito raziskovanje njegovih značilnosti, funkcionalnosti in široke uporabnosti v različnih tehnoloških okoliščinah.Od podrobnih analiz njegovih značilnosti in konfiguracij pinout do vpoglednih razprav o njegovih praktičnih aplikacijah in integraciji vezja ta priročnik ponuja temeljito razumevanje vloge čipa CH340 v sodobni elektroniki.Odkrivamo potencial čipa, da izboljša rešitve za povezljivost, kar odraža njegovo vrednost v razvijajoči se pokrajini digitalne komunikacijske tehnologije.

Katalog

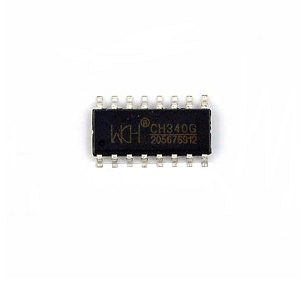

Pregled CH340

CH340 je vsestranski čip za pretvorbo USB, ki je spreten pri preoblikovanju vmesnikov USB v serijske, IRDA infrardeče ali tiskalne povezave.Če uporabi svoje funkcionalnosti, zagotavlja standardno modemsko povezavo v serijskem načinu, ki je neprecenljiva za izboljšanje računalnikov z asinhronim serijskim vmesnikom ali naknadno opremljanjem zapuščenih naprav za sprejemanje funkcionalnosti USB.Če je integriran z infrardečim oddajnikom, olajša brezhibno infrardečo komunikacijo SiR in razširi njegovo uporabnost v različnih tehnoloških okoljih.Vključitev CH340 v različne sisteme lahko racionalizira komunikacijske protokole.Sposobnost tega čipa, da podpira različne načine, zagotavlja, da lahko brezhibno premostite starejše vmesnike s sodobno tehnologijo USB in poskrbite za široko paleto aplikacij.Postopek integracije lahko vključuje skrbno upoštevanje združljivosti in upravljanja moči za optimizacijo uspešnosti.

CH340 ekvivalenti

• CH340G

• Ft232

CH340 Konfiguracija pinout

Številka PIN	Ime pin	Opis
1	Cko	Izhod ure
2	Ravnanje	Negativni izhod fazne ure
3	TXD	Izhod serijskih podatkov
4	Rxd	Serijski vnos podatkov
5	V3	Zunanja 3,3V oskrba
6	UD+	USB podatki pozitivni
7	UD-	USB podatki negativni
8	Gnd	Referenca o tleh IC
9	Xi	Zunanji kristalni zatič
10	Xo	Zunanji kristalni zatič
11	CTS	Počistite za pošiljanje signalnega pin
12	DSR	Pin nabor podatkov
13	Ri	Pin indikator prstana
14	DCD	Nosilec podatkov zazna pin
15	Dtr	Podatkovni končni PIN
16	RTS	Zahteva za pošiljanje PIN
17	Nc	Ni povezan
18	R232	RS232 Omogoči
19	Vcc	Vnos moči
20	Št	Prepovedujte napravo USB, ki suspendira PIN

Značilnosti CH340

USB 2.0 Podpora za polno hitrost

Čip CH340 ponuja podporo za celotno hitrost USB 2.0, ki posnema standardni serijski vmesnik.Ta funkcija je ključnega pomena za povečanje povezovanja naprav in učinkovitosti prenosa podatkov, zaradi česar je primerna za široko paleto aplikacij.Izkoriščanje USB 2.0 Poenostavite komunikacijske procese naprave.

Prilagodljiva stopnja prenosa

S hitrostjo prenosa od 50 bps do 2 Mbps, čip CH340 zagotavlja vsestranske hitrosti prenosa podatkov za sprejemanje različnih zahtev.Ta prilagodljivost je koristna v scenarijih, ki zahtevajo različne hitrosti komunikacije.Z izbiro ustreznih stopenj BAUD lahko optimizirate uspešnost na podlagi posebnih potreb projekta.

Dvojna napajalna oskrba

Čip podpira napajanje 5V in 3.3V, nameščene v paketu SSOP-20.Ta dvojna združljivost zagotavlja brezhibno integracijo v različna okolja, ki pomaga pri zagotavljanju prilagodljivih možnosti oblikovanja.Takšna vsestranskost je potrebna pri obravnavi sistemov, ki delujejo na različnih napetostnih nivojih.

Nadgradnje naprave

Zmogljivosti čipa so pogosto uporabljene za nadgradnje naprav, kar omogoča nemoten prehod iz starejših vmesnikov v sodobne standarde.Njegova vloga pri nadgradnji povečuje življenjsko dobo in funkcionalnost obstoječih sistemov brez potrebe po popolnem prenosu.

Programiranje mikrokontrolerja

V programiranju mikrokontrolerja čip CH340 služi kot pomembno orodje za vmesnike za prenos podatkov in programiranje podatkov.Njegova enostavnost uporabe in zanesljive zmogljivosti sta postala glavna komponenta v nastavitvah programiranja, ki pomaga pri doseganju doslednih rezultatov pri različnih projektih.Integracija čipa poenostavlja zapletene naloge, kar omogoča učinkovito programiranje in odpravljanje napak.

Specifikacije CH340G

Tehnične specifikacije, atributi in parametri WCH (Jiangsu Qin Heng) CH340, skupaj s komponentami, ki imajo podobne specifikacije kot CH340G.

Tip	Parameter
Paket / ohišje	SOP-16_150MIL
Tip	Oddajnik
Stopnja podatkov	2Mbps
Status ROHS	ROHS skladen
Embalaža	Cev
Napajalna napetost	3.3V 5V
Protokol	USB 2.0

Aplikacije CH340

Pretvorba USB v UART

CH340 se odlikuje pri premostitvi vrzeli med vmesniki USB in UART, kar omogoča brezhibno komunikacijo.Ta pretvorba se uporablja za naprave, ki nimajo vgrajenih zmogljivosti USB.S tem postopkom lahko starejše komponente strojne opreme še naprej učinkovito delujejo, kar zagotavlja trajnost in stroškovno učinkovitost v različnih panogah.

Izboljšanje zapuščenih naprav

Vključitev CH340 omogoča naknadno opremljanje zapuščenih sistemov, kar jim omogoča sodobno povezljivost.To ne samo daje življenjsko dobo takšnih naprav, ampak tudi poveča njihovo interoperabilnost s sodobnimi sistemi.Mnogi menijo, da je ta pristop praktičen in strateški v okoljih, kjer so zaskrbljujoče proračunske omejitve.

Programiranje mikrokontrolerjev

CH340 služi kot zanesljiva pomoč pri programiranju mikrokontrolerja.Lahko ga vključite v razvojne plošče, kar vam olajša nalaganje vdelane programske opreme.Združljivost čipa z različnimi mikrokontrolerji pomeni, da je vsestransko orodje v rokah, kdo raziskuje nove tehnološke rešitve.

Racionalizacija razvojnih procesov

Z uporabo CH340 lahko racionalizirate njihove faze testiranja in razvoja.Ta komponenta ponuja zanesljive hitrosti prenosa podatkov in združljivost s številnimi operacijskimi sistemi, kar zmanjšuje potencialne tehnične kolcanje.Prijazna narava tega čipa je odlična izbira za prototipizacije in iterativne procese oblikovanja.

Izkoriščanje CH340

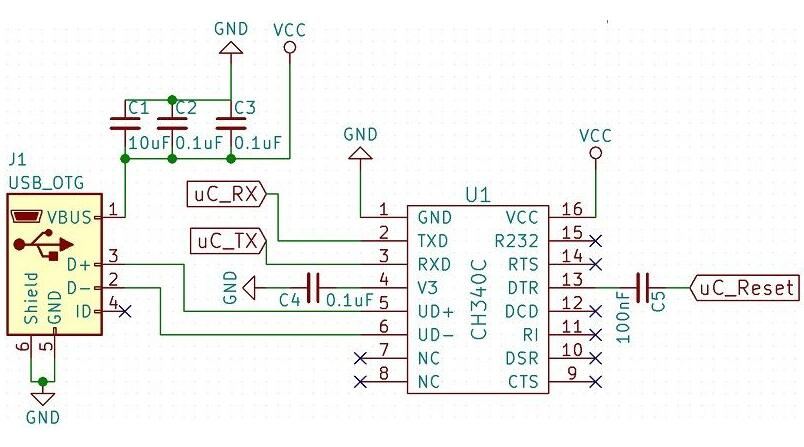

CH340 je naprava za premostitev komunikacije USB z vmesniki UART.Njegova uporabnost je uporabna pri projektih, ki vključujejo zapuščene sisteme in mikrokontrolerje, ki sami po sebi ne podpirajo povezljivosti USB.Z razumevanjem njegove izvajanja lahko izboljšamo združljivost in podaljšamo funkcionalno življenjsko dobo starejših tehnologij.Če želite vzpostaviti komunikacijo z mikrokontrolerji, priključite serijske zatiče TX in RX neposredno na PD0 in PD1.Ta povezava olajša učinkovit prenos podatkov za projekte, ki zahtevajo stabilno serijsko komunikacijo.Pomemben vidik te nastavitve je zagotoviti, da je ožičenje na kratko poravnano, da se zmanjša motnje.Potrebna je priključitev DTR PIN -a skozi kondenzator na ponastavitev linije.Ta nastavitev omogoča samodejne zmogljivosti za ponastavitev, racionaliziranje postopka nalaganja kode in izboljšanje razvojnega cikla.Odsevanje skupnih praks uporaba kondenzatorja zgladi potencialne napetostne konice in ohranja stabilnost sistema med ponastavitvami.

Podatkovne vrstice USB, D+ in D-, se morajo povezati neposredno z ustreznimi zatiči na priključku USB.Zagotavljanje kakovostne spajmenja in kratke povezave je za ohranjanje celovitosti signala in zmanjšanje hitrosti napak med prenosom podatkov visoke hitrosti.12MHz kristal igra vlogo z zagotavljanjem potrebnega urnega signala za operacije USB.Kot praktičen nasvet lahko zavarovanje kristala blizu CH340 zmanjša hrup, ki ga povzroča sled, kar izboljša splošno zanesljivost komunikacije.Premišljeno vključevanje kristala pomaga uskladiti z industrijskimi standardi in najboljšimi operativnimi praksami.CH340 je ključnega pomena za premostitev starejših sistemov do sodobnih standardov povezljivosti.Z razumevanjem njegovih povezav postane dragoceno orodje v katerem koli posameznem orodju, ki olajša gladke prehode in rešitve združljivosti v vedno razvijajoči se tehnološki pokrajini.

Primerjava med CH340 in CP2102

Odlikovanje vmesnika USB

Kontrast med CH340 in CP2102 je zakoreninjen v njihovih vmesniških zmogljivostih USB.CH340 je pogosto znan po svoji manjši zanesljivosti v primerjavi s CP2102, kar je dobro cenjeno zaradi svoje stabilne zmogljivosti.Ta stabilnost se uporablja v aplikacijah, ki zahtevajo dosleden prenos podatkov brez prekinitev.Na primer, CP2102 je pogosto najprimernejša izbira v komunikacijskih nastavitvah zaradi svoje robustnosti in sposobnosti učinkovitega ravnanja z višjimi stopnjami podatkov.

Uspešnost in zanesljivost

Medtem ko lahko CH340 ustrezno služi v preprostih projektih ali manj zahtevnih aplikacijah, lahko njena nagnjenost k vprašanjem stabilnosti postane očitna pri težkih obremenitvah ali razširjeni uporabi.Po drugi strani CP2102 na splošno ponuja vrhunske zmogljivosti v smislu ravnanja z napakami in trajnimi povezavami.V praktični uporabi so mnogi ugotovili, da naprave, opremljene s CP2102, ohranjajo bolj gladko delovanje v daljših obdobjih, kar je lahko koristno v okoljih, kjer je izpad drag ali nezaželenih.

Primere uporabe

Glede na praktične posledice se CP2102 pogosto izvaja v okoljih, kjer je zanesljivost odlična, kot so industrijska avtomatizacija, medicinski pripomočki in drugi sistemi.Njegova sposobnost vzdrževanja stabilne povezave brez pogostih ponastavitev je glavna prednost.Nasprotno pa je stroškovno učinkovitost CH340 prednostna glede na brezhibno stabilnost.

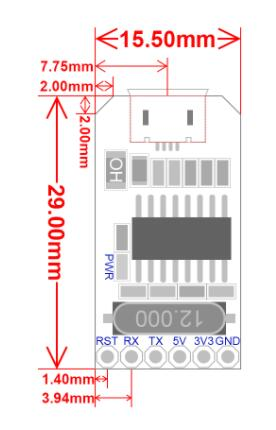

Dimenzije CH340

Podatki o proizvajalcu CH340

Nanjing Qinheng Microelectronics Co., Ltd., ustanovljen leta 2004, je razvil sloves za odličnost v oblikovanju RF in digitalnega analoga.Z močnim poudarkom na ustvarjanju naprednih integriranih rešitev vezja je podjetje specializirano za vmesnike, kot so USB, Ethernet in Bluetooth.Njihova inovacija je osredotočena na razvoj učinkovitih jeder MCU, ki so se v hitro razvijajoči tehnološki industriji vedno bolj uporabljala.Njihova zavezanost inovacijam in kakovosti uteleša pristop v nadaljevanju, ki nenehno izboljšuje.Z vključevanjem vpogleda in izkoriščanjem vrhunske tehnologije zagotavljajo, da njihovi izdelki ne ustrezajo samo trenutnim zahtevam, ampak tudi predvidevajo prihodnje zahteve.Ta vizionarska perspektiva je ključnega pomena za ohranjanje njihovega vodstva v industriji polprevodnikov.

Pogosto zastavljena vprašanja [FAQ]

1. Kaj je CH340?

CH340 je vsestranski čip USB v serijsko pretvorbo, ki služi kot učinkovit most za komunikacijo s podatki.Njegova glavna funkcija je olajšati komunikacijo med napravami, opremljenimi z USB, in tradicionalnimi serijskimi vmesniki.Z omogočanjem takšne povezljivosti igra vlogo v sodobni elektroniki, kjer sta potrebna integracija in komunikacija v različnih tehnologijah.

2. Za kaj se uporablja CH340?

CH340 je ključnega pomena za nadgradnjo serijskih perifernih vmesnikov ali uvajanje novih vmesnikov s pomočjo USB povezav.Podpira široko paleto aplikacij z delom z napravami za premikanje ravni, kar omogoča brezhibno komunikacijo med sistemi, ki delujejo na različnih napetostnih nivojih.V praktičnih aplikacijah se je CH340 izkazal za dragocen v projektih, kjer obstoječe serijske naprave potrebujejo sodobne možnosti povezljivosti, kar izboljšuje njihovo vsestranskost in funkcionalnost.

3. Kaj je Arduino Nano CH340?

Arduino Nano CH340 je kompaktna razvojna plošča, ki združuje mikrokontroler Atmega328p s čipom CH340G za USB do serijske pretvorbe.Ta plošča se razlikuje od standardnega Arduino nano predvsem s postopkom namestitve voznikov, ki je bil optimiziran za lažjo uporabo.Njegova kompaktna zasnova in zanesljiva zmogljivost sta postala prednostna izbira za vse, ki želijo učinkovito prototip, kar kaže na pomen premišljene integracije komponent v vplivnem oblikovanju.
