FPGA proti mikrokrmilniku: ključne razlike, ki jih morate poznati

Ko delate z načrtovanjem PCB, boste pogosto izbirali med FPGA in mikrokrmilnikom glede na potrebe vašega sistema.V tem članku je razloženo, kaj je vsak od njih, kako delujejo in ključne komponente v njih.Videli boste tudi, kako se njihove sistemske strukture in programski pristopi razlikujejo.Če razumete te osnove, se lahko odločite, katera je boljša za vaš projekt.

Katalog

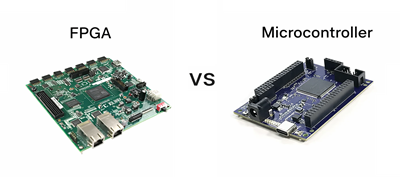

Slika 1. Pregled FPGA proti mikrokrmilniku

Kaj je FPGA in mikrokrmilnik?

An FPGA (Field-Programmable Gate Array) je vrsta integriranega vezja, ki omogoča konfiguracijo digitalne logike po izdelavi.Široko se uporablja pri načrtovanju tiskanih vezij, ko je potrebno vedenje strojne opreme po meri, kot je ustvarjanje vzporednih poti za obdelavo signalov ali specializirane krmilne logike.Namesto izvajanja navodil programske opreme FPGA gradi strojna vezja na podlagi vaše zasnove.Zaradi tega je primeren za naloge, ki zahtevajo natančen čas in prilagodljivost na ravni strojne opreme.V sistemu PCB deluje kot programabilno logično jedro, ki se povezuje s pomnilnikom, senzorji in komunikacijskimi vmesniki.Uporabite naprave FPGA za neposredno implementacijo prilagojenih digitalnih sistemov na ploščo.

A mikrokrmilnik je kompaktno integrirano vezje, zasnovano za izvajanje programiranih navodil za nadzor elektronskih sistemov.Običajno vključuje procesor, pomnilnik in vhodno/izhodne vmesnike v enem samem čipu, zaradi česar je idealen za aplikacije vdelanih tiskanih vezij.Mikrokrmilniki se običajno uporabljajo za branje vhodov, obdelavo podatkov in krmiljenje izhodov, kot so LED, motorji ali senzorji.Delujejo zaporedno in sledijo navodilom, zapisanim v programski opremi.Pri načrtovanju PCB služijo kot glavna krmilna enota za številne naprave, od preprostih pripomočkov do kompleksnih sistemov.Zaradi njihove preprostosti in integracije so priljubljena izbira za naloge, ki so usmerjene v nadzor.

Komponente FPGA in mikrokrmilnika

Komponente FPGA

• Logični bloki (nastavljivi logični bloki - CLB)

To so osnovne gradbene enote FPGA, ki izvajajo digitalne operacije.Vsak logični blok vsebuje iskalne tabele (LUT), flip-flope in multiplekserje.LUT se uporabljajo za izvajanje kombinacijskih logičnih funkcij s shranjevanjem tabel resnic.Japonke zagotavljajo shranjevanje za sekvenčno logiko in časovni nadzor.Ti elementi skupaj omogočajo FPGA, da oblikuje prilagojena digitalna vezja.

• Programabilne povezave

Medsebojne povezave so usmerjevalne poti, ki povezujejo različne logične bloke znotraj FPGA.Omogočajo potovanje signalov med logičnimi elementi na podlagi konfigurirane zasnove.Te povezave so prilagodljive in jih je mogoče reprogramirati, da se ujemajo z različnimi postavitvami vezij.Usmerjevalno omrežje zagotavlja, da signali učinkovito dosežejo pravilne cilje.Ta struktura omogoča ustvarjanje kompleksnega vezja brez fiksnega ožičenja.

• Vhodno/izhodni (I/O) bloki

V/I bloki povezujejo FPGA z zunanjimi komponentami na tiskanem vezju.Upravljajo komunikacijo z napravami, kot so senzorji, pomnilnik in procesorji.Ti bloki podpirajo različne nivoje napetosti in standarde signalizacije.Lahko jih konfigurirate kot vhodna, izhodna ali dvosmerna vrata.Ta prilagodljivost omogoča brezhibno integracijo z različnimi zunanjimi sistemi.

• Enote za upravljanje ure

Enote za upravljanje ure nadzorujejo čas in sinhronizacijo znotraj FPGA.Ustvarjajo in distribuirajo signale ure v različne dele čipa.Te enote lahko vključujejo fazno zaklenjene zanke (PLL) ali zakasnitveno zaklenjene zanke (DLL).Pomagajo vzdrževati stabilen čas za zanesljivo delovanje.Ustrezen nadzor ure zagotavlja natančno obdelavo podatkov v celotni zasnovi.

• Vgrajeni pomnilniški bloki (BRAM)

To so vgrajene pomnilniške enote, ki se uporabljajo za začasno shranjevanje podatkov.Omogočajo hiter dostop do pogosto uporabljenih podatkov znotraj FPGA.Blok RAM je mogoče konfigurirati v različnih velikostih in načinih.Podpira naloge medpomnjenja, predpomnjenja in obdelave podatkov.To zmanjša potrebo po zunanjem pomnilniku v nekaterih oblikah.

Komponente mikrokrmilnika

• Centralna procesna enota (CPE)

CPE je glavna procesna enota, ki izvaja navodila.Izvaja aritmetične, logične in krmilne operacije.CPE bere navodila iz pomnilnika in jih obdeluje korak za korakom.Upravlja pretok podatkov znotraj sistema.Zaradi tega je osrednji krmilnik mikrokrmilnika.

• Pomnilnik (Flash, RAM, EEPROM)

Mikrokontrolerji vključujejo različne vrste pomnilnika za shranjevanje kode in podatkov.Flash pomnilnik trajno shrani program.RAM se uporablja za začasne podatke med izvajanjem.EEPROM se uporablja za shranjevanje majhnih količin obstojnih podatkov.Vsaka vrsta igra določeno vlogo pri delovanju sistema.Skupaj podpirata zanesljivo obdelavo podatkov.

• Časovniki in števci

Časovniki in števci se uporabljajo za operacije, ki temeljijo na času.Pomagajo ustvarjati zamude, merijo časovne intervale in nadzorujejo periodična opravila.Te komponente so pomembne za funkcije, kot je generiranje signala PWM.Podpirajo tudi štetje in razporejanje dogodkov.Zaradi tega so uporabni v sistemih za nadzor in avtomatizacijo.

• Vhodno/izhodna vrata (GPIO)

Zatiči GPIO omogočajo mikrokrmilniku interakcijo z zunanjimi napravami.Lahko jih konfigurirate kot vhod ali izhod, odvisno od aplikacije.Ta vrata berejo signale s senzorjev ali pošiljajo signale aktuatorjem.Podpirajo digitalno komunikacijo z drugimi komponentami.GPIO so dobri za sistemsko povezljivost.

• Komunikacijski vmesniki

Mikrokrmilniki vključujejo vgrajene komunikacijske module, kot so UART, SPI in I2C.Ti vmesniki omogočajo izmenjavo podatkov z drugimi napravami.Podpirajo serijske komunikacijske protokole, ki se običajno uporabljajo v vgrajenih sistemih.To omogoča povezavo s senzorji, zasloni in drugimi krmilniki.Ti vmesniki poenostavijo sistemsko integracijo.

Blokovni diagrami FPGA in mikrokrmilniških sistemov

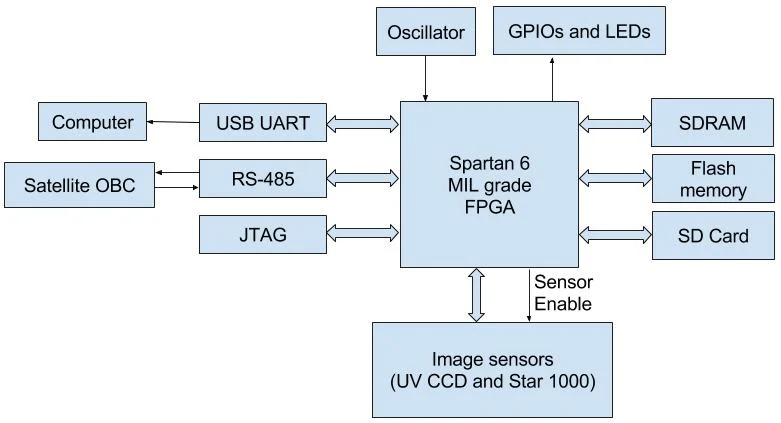

Slika 2. Blokovni diagram FPGA

Blokovni diagram FPGA prikazuje osrednjo programabilno napravo, povezano z več zunanjimi komponentami prek prilagodljivih vmesnikov.Običajno je povezan s pomnilniškimi moduli, kot sta SDRAM in bliskovni pomnilnik za obdelavo podatkov.Komunikacijski vmesniki, kot so UART, RS-485 in JTAG, omogočajo interakcijo z zunanjimi sistemi in orodji za odpravljanje napak.Diagram vključuje tudi vhodne/izhodne povezave za senzorje in krmilne signale.Vir ure zagotavlja časovne signale za zagotovitev sinhroniziranega delovanja.Struktura poudarja, kako FPGA deluje kot osrednje logično vozlišče v sistemu.Upravlja pretok podatkov med zunanjimi napravami brez fiksne notranje arhitekture.

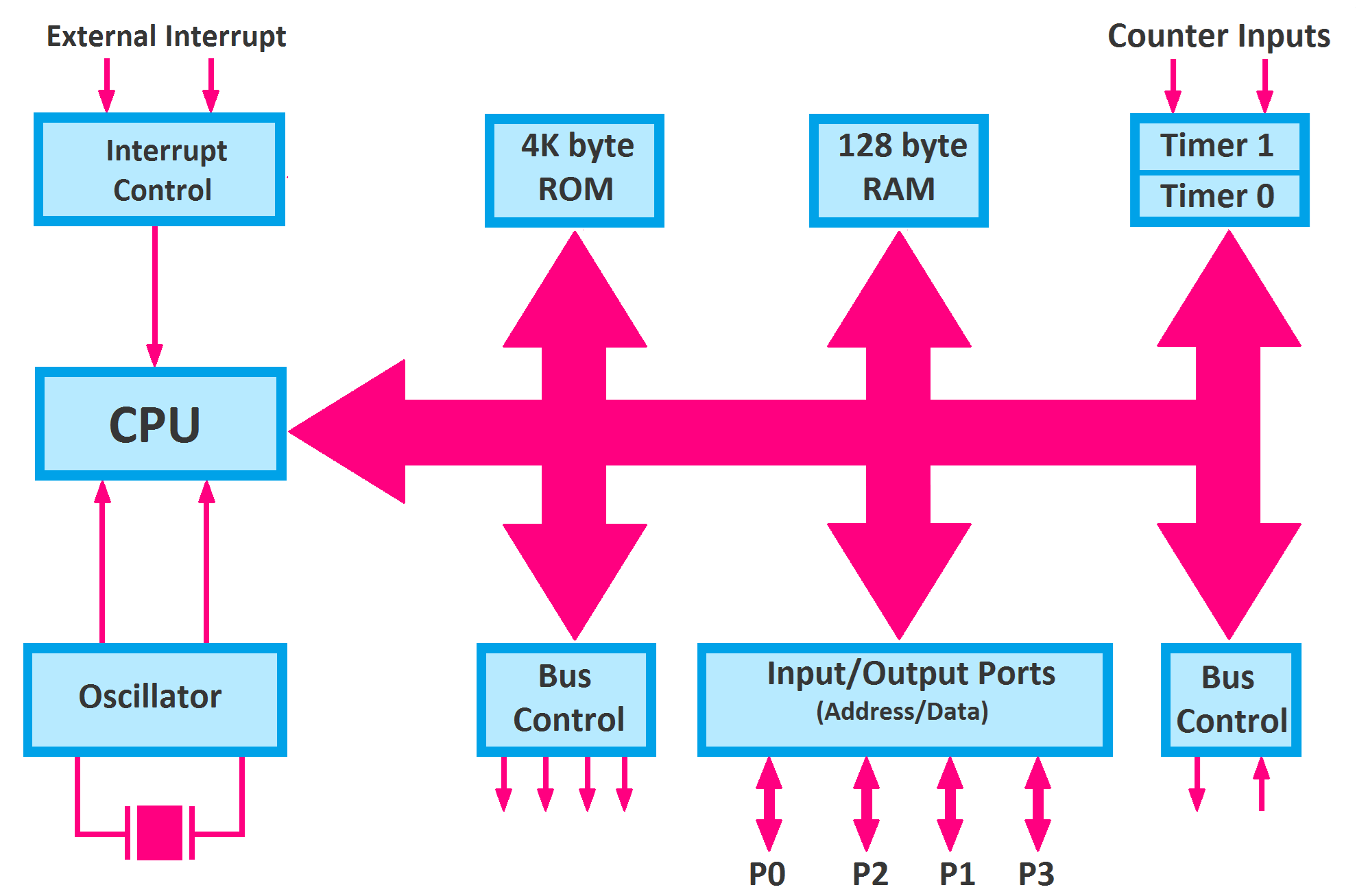

Slika 3. Blokovni diagram mikrokrmilnika

Blokovni diagram mikrokrmilnika prikazuje centralizirano procesno enoto, povezano z notranjim pomnilnikom in perifernimi napravami prek sistema vodila.CPE komunicira z ROM in RAM za izvajanje in shranjevanje navodil.Vhodno/izhodna vrata omogočajo interakcijo z zunanjimi napravami, kot so senzorji in zasloni.Časovniki in števci obravnavajo operacije, povezane s časom, znotraj sistema.Oscilator zagotavlja signal ure, ki poganja celotno operacijo.Nadzor prekinitev upravlja zunanje in notranje obravnavanje dogodkov.Ta struktura prikazuje kompakten in integriran sistem, zasnovan za nadzorne naloge.

Prednosti in slabosti FPGA

Prednosti	Slabosti
Zelo prilagodljiv konfiguracija strojne opreme omogoča načrtovanje digitalnih vezij po meri.	Kompleksna zasnova postopek, ki zahteva opisne jezike strojne opreme.
Podpira res vzporedno procesiranje za hitre operacije.	Višji stroški v primerjavi s preprostejšimi vgrajenimi rešitvami.
Možnost ponovnega programiranja večkrat za različne aplikacije.	dlje čas razvoja zaradi načrtovanja in testiranja.
Zmore kompleksna obdelava signalov in podatkovne naloge.	Zahteva specializirana orodja in strokovno znanje.
Razširljiv arhitektura primerna za napredne sisteme.	Večja moč poraba v nekaterih izvedbah.

Prednosti in slabosti mikrokontrolerjev

Prednosti	Slabosti
Nizki stroški in široko na voljo za številne aplikacije.	Omejeno procesorska moč za kompleksne naloge.
Enostaven za programiranje z uporabo običajnih jezikov, kot je C/C++.	Zaporedna izvajanje omejuje vzporedno obdelavo.
Integrirano komponente zmanjšajo potrebo po zunanji strojni opremi.	Omejen pomnilnik v primerjavi z večjimi sistemi.
Nizka moč poraba primerna za prenosne naprave.	Manj prilagodljiv konfiguracijo strojne opreme.
Hiter razvoj cikel za vgrajene sisteme.	Učinkovitost odvisno od fiksne arhitekture.

Primerjava kode: programiranje FPGA proti mikrokrmilniku

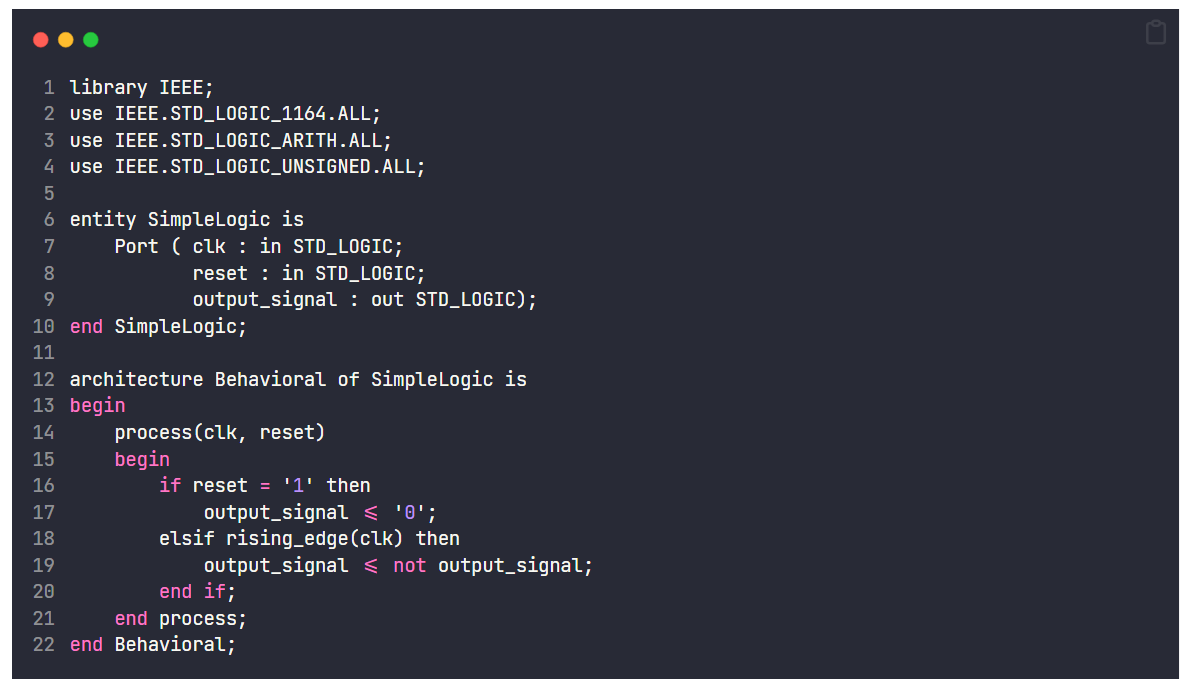

Primer kode FPGA uporablja opisni jezik strojne opreme, kot je VHDL, za definiranje obnašanja vezja.Namesto pisanja navodil koda opisuje, kako se signali spreminjajo in medsebojno delujejo.Določa vhode, izhode in kako se sistem odziva na signale ure.Struktura vključuje entitete in arhitekture za organizacijo oblikovanja.Procesni blok nadzoruje, kako se signali posodabljajo na podlagi dogodkov, kot so robovi ure.Ta pristop modelira vedenje strojne opreme neposredno, namesto izvajanja zaporednih ukazov.Omogoča ustvarjanje prilagojene digitalne logike znotraj FPGA.

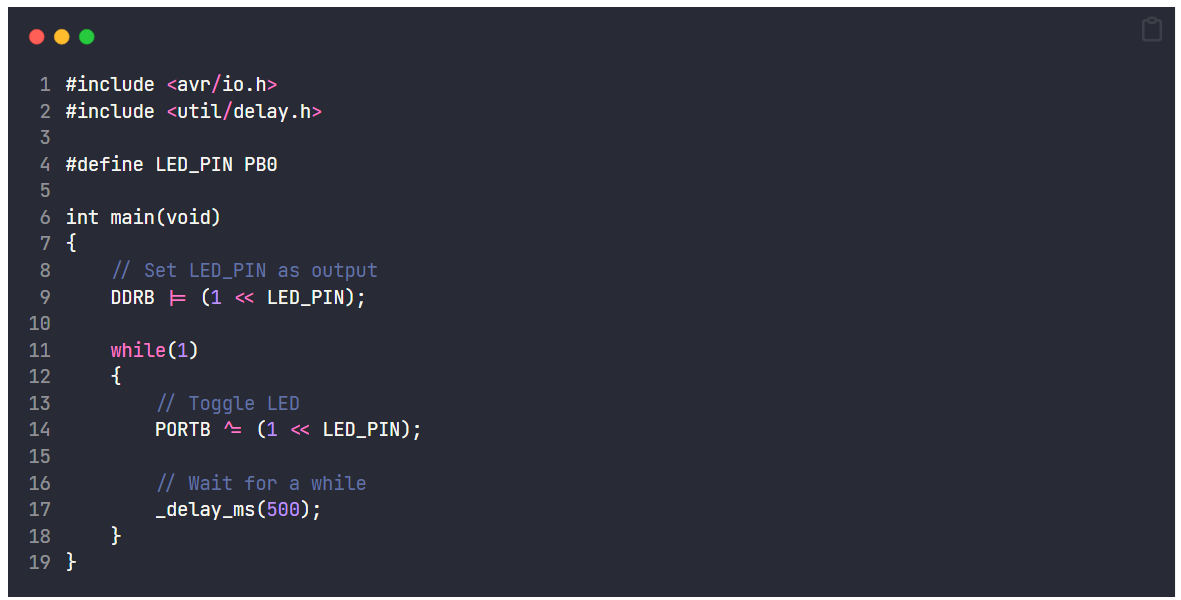

Primer kode mikrokrmilnika uporablja programski jezik, kot je C, za izvajanje navodil korak za korakom.Začne se z nastavitvijo registrov strojne opreme in definiranjem konfiguracij pinov.Glavna funkcija teče neprekinjeno in izvaja naloge v zanki.Navodila nadzorujejo izhode, kot je vklop in izklop LED.Funkcije zakasnitve se uporabljajo za ustvarjanje časovnih učinkov.Ta pristop sledi modelu zaporednega izvajanja.Je preprost in se pogosto uporablja za programiranje vgrajenih sistemov.

Uporaba FPGA in mikrokontrolerjev

1. Sistemi industrijske avtomatizacije

FPGA se uporabljajo za krmiljenje in obdelavo signalov v industrijskih strojih.Obdelujejo visoke hitrosti podatkov in natančne časovne zahteve.Mikrokrmilniki upravljajo senzorje, motorje in krmilno logiko v sistemih za avtomatizacijo.Skupaj omogočajo zanesljivo in učinkovito delovanje.Ta kombinacija izboljša delovanje in nadzor sistema.

2. Zabavna elektronika

Mikrokrmilniki se pogosto uporabljajo v napravah, kot so pralni stroji, televizorji in daljinski upravljalniki.Učinkovito upravljajo uporabniške vnose in sistemske funkcije.FPGA se uporabljajo v naprednih napravah, ki zahtevajo hitro obdelavo podatkov, kot so enote za obdelavo videa.Te aplikacije imajo koristi od kompaktne in učinkovite zasnove.Obe tehnologiji podpirata sodobne elektronske izdelke.

3. Komunikacijski sistemi

FPGA se uporabljajo v omrežni opremi za usmerjanje podatkov in obdelavo signalov.Podpirajo hitre komunikacijske protokole.Mikrokrmilniki upravljajo nadzorne in nadzorne funkcije v komunikacijskih napravah.Te vloge zagotavljajo stabilen in učinkovit prenos podatkov.To je v sodobni komunikacijski infrastrukturi pomembno.

4. Medicinski pripomočki

Mikrokontrolerji nadzorujejo funkcije v napravah, kot so srčni monitorji in infuzijske črpalke.Zagotavljajo zanesljivo delovanje z nizko porabo energije.FPGA se uporabljajo v slikovnih sistemih za hitro obdelavo podatkov.Te aplikacije zahtevajo natančnost in zanesljivost.Obe tehnologiji podpirata zdravstvene sisteme.

5. Avtomobilski sistemi

Mikrokrmilniki upravljajo krmilne enote motorja, senzorje in varnostne sisteme.Zagotavljajo učinkovito delovanje vozila.FPGA se uporabljajo v naprednih sistemih za pomoč voznikom za obdelavo podatkov.Ti sistemi izboljšujejo varnost in učinkovitost.Avtomobilska elektronika je močno odvisna od obeh tehnologij.

6. Letalstvo in obramba

FPGA se uporabljajo za hitro obdelavo podatkov in varne komunikacijske sisteme.Podpirajo zapletene analize signalov in nadzorne naloge.Mikrokrmilniki upravljajo nadzorne in krmilne funkcije v vgrajenih sistemih.Te aplikacije zahtevajo visoko zanesljivost in natančnost.Obe tehnologiji igrata ključno vlogo v kritičnih sistemih.

FPGA proti mikrokontrolerju proti CPLD

Lastnosti	FPGA	Mikrokrmilnik	CPLD
Logični viri	~10K do >10M logična vrata (ali LUT)	Ni primerno (temelji na procesorju)	~1K do ~100K vrata
Hitrost ure	~50 MHz do 500+ MHz (odvisno od zasnove)	~1 MHz do 600 MHz (tipični mikrokontrolerji)	~50 MHz do 200 MHz
Slog obdelave	Prava vzporednica strojna izvedba	Zaporedna izvajanje navodil	Omejena vzporednica logika
Konfiguracija Metoda	Temelji na SRAM/Flash bitni tok, naložen ob zagonu	Firmware shranjen v pomnilniku Flash	Nehlapno konfiguracija (EEPROM/Flash)
Programiranje Jezik	VHDL, Verilog (HDL)	C, C++, sestavljanje	VHDL, Verilog
Notranji pomnilnik	Blokiraj RAM: ~10 KB do več MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Zelo omejeno (ekvivalent nekaj KB)
V/I zatiči	~50 do 1000+ nastavljivi V/I	~6 do 200 GPIO žebljički	~30 do 500 I/O
Moč Poraba	~1 W do 10+ W (odvisno od velikosti/dizajna)	~1 mW do 500 mW	~10 mW do 1 W
Čas zagona	ms v sekunde (potrebno je nalaganje konfiguracije)	µs do ms (takojšnje iz Flasha)	Instant (nehlapno)
Vnos oblikovanja	Strojno vezje definicija	Programska oprema razvoj	Logično oblikovanje (enostavneje kot FPGA)
Zunanji Komponente	Pogosto zahteva zunanji pomnilnik (DDR, Flash)	Minimalno (ponavadi samostojno)	Minimalna zunanja komponente
Rekonfiguracija	Popolnoma reprogramabilni, neomejeni cikli	Možnost ponovnega programiranja vdelana programska oprema	Možnost ponovnega programiranja vendar omejena velikost
Tipična uporaba Lestvica	Visoka kompleksnost digitalni sistemi	Majhna do srednja vgrajeni sistemi	Majhen nadzor in logiko vmesnika
Razvoj Cikel	Tedni do meseci	Dnevi do tedni	Dnevi do tedni

Zaključek

FPGA in mikrokrmilniki se razlikujejo predvsem po tem, kako obdelujejo podatke, pri čemer FPGA ponujajo vzporedno izvajanje na osnovi strojne opreme, mikrokrmilniki pa se zanašajo na zaporedno krmiljenje programske opreme.Njihove notranje komponente, sistemske strukture in metode programiranja odražajo te razlike, zaradi česar je vsak primeren za posebne aplikacije.FPGA blestijo pri hitrih, prilagodljivih logičnih nalogah, medtem ko so mikrokrmilniki idealni za nadzorno usmerjene in stroškovno učinkovite načrte.Skupaj igrajo pomembno vlogo v panogah, kot so avtomatizacija, komunikacija, avtomobilski in zdravstveni sistemi.
